Номер по Госреестру СИ: 75428-19
75428-19 Стенды для измерений крутящего момента силы
(AWT)
Назначение средства измерений:
Стенды для измерений крутящего момента силы серии AWT (далее - стенды) предназначены для измерений крутящего момента силы.

Внешний вид.
Стенды для измерений крутящего момента силы
Рисунок № 1

Внешний вид.
Стенды для измерений крутящего момента силы
Рисунок № 2

Внешний вид.
Стенды для измерений крутящего момента силы
Рисунок № 3
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ВПО) установлено в энергонезависимую память блока обработки информации, расположенного внутри корпуса стендов. Доступ к блоку обработки информации ограничен применяемой пломбировкой.
ВПО предназначено для сбора поступающих с датчиков аналоговых сигналов, их преобразования в цифровой сигнал и отправки его на персональный компьютер для визуализации результатов измерений. Также ВПО служит для управления настройками и работой стендов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
ВПО |
Номер версии (идентификационный номер ПО), не ниже |
6.3.3 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам для измерений крутящего момента силы серии AWTГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «SCS Concept Italia S.R.L.», Италия
Поверка
Поверкаосуществляется по документу МП АПМ 77-18 «Стенды для измерений крутящего момента силы серии AWT. Методика поверки», утверждённому ООО «Автопрогресс-М» «11» мая 2018 г.
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011 - измерители крутящего момента силы, ПГ ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SCS Concept Italia S.R.L.», Италия
Адрес: via Zucchi 39/c, 20095 Cusano Milanino (MI), Italy
Тел./факс: +39 02 92502684
E-mail: info@scsconcept.com
Заявитель
Общество с ограниченной ответственностью «ТЕХЭТАЛОН» (ООО «ТЕХЭТАЛОН») ИНН 7735157339
Адрес: 124482, г. Москва, г. Зеленоград, корп. 100
Тел.: +7 (499) 734-54-77
E-mail: tehetalon@bk.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
E-mail: info@autoprogress-m.ru
Принцип действия стендов основан на измерении крутящего момента силы, создаваемого тестируемым инструментом, посредством встроенных датчиков крутящего момента силы.
Стенды представляют собой передвижной стол, внутри которого расположены первичные измерительные преобразователи - датчики крутящего момента силы (далее - датчики), блок обработки информации, персональный компьютер, ящики для хранения насадок и переходников для работы с инструментом, аккумуляторные батареи. На столешнице стола расположены выходные гнёзда датчиков, опорная штанга для фиксации инструмента, жидкокристаллический монитор и блок интерфейсов стендов: порты USB для подключения компьютерной мышки, клавиатуры или иных USB-устройств. Питание стендов осуществляется от аккумуляторов или от сети переменного тока.
Стенды способны измерять крутящий момент силы, действующий как по направлению движения часовой стрелки, так и против.
Принцип действия датчиков заключается в преобразовании деформации упругого тела, с наклеенными на нем тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста, который передаётся на блок обработки информации откуда обработанная информация передаётся на персональный компьютер для её отображения.
Встроенные датчики используются для работы с моментными ключами и отвёртками. Встроенные датчики совмещены с сервоприводами.
Принцип работы стендов заключается в следующем: тестируемый инструмент зафиксирован неподвижно, оператор, вращая через сервопривод датчик, доводит значение крутящего момента силы до заданного на тестируемом инструменте, после чего инструмент сигнализирует о достижении заданного значения крутящего момента силы. Достигнутое значение отражается на мониторе персонального компьютера.
Стенды выпускаются в тридцати модификациях, которые различаются между предельным допустимым значением крутящего момента силы и количеством присоединительных гнёзд на поверхности стендов (от 1 до 6). Данные отличительные особенности зашифрованы в наименовании модификаций стендов, которое в общем виде представляет собой следующее: AWT/X/YYYY, где AWT - наименование серии стендов, X - число присоединительных гнёзд на поверхности стенда, YYYY - предельное допустимое значение крутящего момента силы для данного стенда.
При работе со стендами применяются датчики серии Freedom MT. Их совместимость со стендами зашифрована в серийном номере каждого датчика. В общем виде серийный номер датчика представляет собой следующее: SCS.MMMM.B8.1.XXXX, где SCS - частичное наименование изготовителя стендов, ММММ - значение верхнего предела измерений крутящего момента силы в Н^м, B8 - означает, что датчик может применятся только в составе стендов серии AWT, 1 - означает что датчик прошёл выходной контроль и соответствует всем предъявляемым изготовителем требованиям, XXXX - порядковый номер датчика. По заказу потребителя на один и тот же стенд могут быть установлены датчики с одинаковым значением верхнего предела измерений крутящего момента силы. Примеры заводских табличек стендов и датчиков представлены на рисунках 1 и 2.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующих наклеек на стыки между деталями корпуса стендов, на крепёжные винты стендов, а также производится нанесение краски на крепёжные винты датчиков.

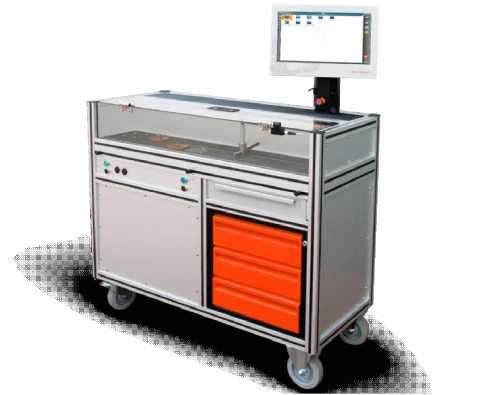

Общий вид стендов приведён на рисунке 3.

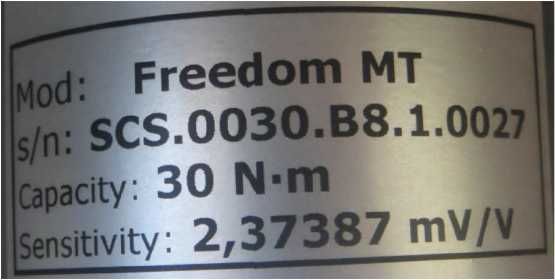

Рисунок 2 - Пример заводской таблички датчиков крутящего момента силы

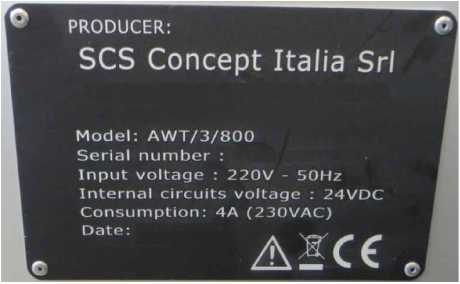

Рисунок 1 - Пример заводской таблички стендов

Таблица 7 -
Наименование |
Обозначение |
Количество |
Стенд для измерений крутящего момента силы серии AWT (модификация в соответствии с заказом потребителя) |
1 шт. | |
Датчик крутящего момента силы |
- |
По заказу |
Сетевая карта для удаленного доступа WLAN |
- |
1 шт. |
Набор адаптеров и переходников |
- |
1 шт. |
Руководство по эксплуатации на русском языке |
РЭ 26.51.66-006-2018 |
1 экз. |
Методика поверки |
МП АПМ 77-18 |
1 экз. |
Таблица 2 - Метрологические характеристики стендов
Наименование характеристики |
Значение | ||
Модификация |
AWT/X/301) |
AWT/X/3001) |
AWT/X/6001-* |
Диапазон измерений крутящего момента силы, Н^м:
|
от 0,3 до 3,0 от 3 до 30 |
от 0,3 до 3,0 от 3 до 30 от 30 до 300 |
от 0,3 до 3,0 от 3 до 30 от 30 до 300 от 60 до 600 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±12)/±0,53) | ||
|
Таблица 3 - Метрологические характеристики стендов
Наименование характеристики |
Значение | |
Модификация |
AWT/X/12001) |
AWT/X/16001) |
Диапазон измерений крутящего момента силы, Н^м: - с датчиками SCS.0003.B8.1.XXXX |
от 0,3 до 3,0 |
от 0,3 до 3,0 |
- с датчиками SCS.0030.B8.1.XXXX |
от 3 до 30 |
от 3 до 30 |
- с датчиками SCS.0300.B8.1.XXXX |
от 30 до 300 |
от 30 до 300 |
- с датчиками SCS.0600.B8.1.XXXX |
от 60 до 600 |
от 60 до 600 |
- с датчиками SCS.1200.B8.1.XXXX |
от 120 до 1200 |
от 120 до 1200 |
- с датчиками SCS.1600.B8.1.XXXX |
- |
от 160 до 1600 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±12)/±0,53) | |
1) - X - число присоединительных гнёзд на поверхности стенда (максимально 6) | ||
2) - для диапазона измерений от 10 до 20 % включ. от верхнего предела измерений | ||
3) - для диапазона измерений св. 20 до 100 % включ. от верхнего предела измерений |
Таблица 4 - Габаритные размеры и масса стендов
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: | |
- ширина |
123011))/20020)2) |
- глубина |
56011))/7002)2) |
- высота |
15601)/17102) |
Масса, кг, не более |
1501)/3502) |
| |
включ. |
Таблица 5 - Основные технические характеристики датчиков крутящего момента силы
Модификация датчика |
Размер присоединительного квадрата, мм (дюйм) |
Габаритные размеры (Диаметр x В ысота), мм, не более |
Масса, кг, не более |
SCS.0003.B8.1.XXXX |
6,35 (1/4) |
119x316 |
5 |
SCS.0030.B8.1.XXXX |
9,53 (3/8) |
119x438 |
8 |
SCS.0300.B8.1.XXXX |
12,7 (1/2) |
130x550 |
30 |
SCS.0600.B8.1.XXXX |
12,7(1/2) |
155x668 |
45 |
SCS.1200.B8.1.XXXX |
25,4 (1) |
179x662 |
60 |
SCS.1600.B8.1.XXXX |
25,4(1) |
250x710 |
90 |
Таблица 6 - Параметры электрического питания и условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +10 до +35 95 |
Параметры электрического питания:
|
220+22-33 50±1 |
