Сведения о средстве измерений: 75429-19 Стенды для измерений крутящего момента силы

Номер по Госреестру СИ: 75429-19
75429-19 Стенды для измерений крутящего момента силы
(FTY)

Назначение средства измерений:
Стенды для измерений крутящего момента силы серии FTY (далее - стенды) предназначены для измерений крутящего момента силы.

сертификация программного обеспечения
Внешний вид. Стенды для измерений крутящего момента силы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Стенды для измерений крутящего момента силы
Рисунок № 1
Внешний вид. Стенды для измерений крутящего момента силы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Стенды для измерений крутящего момента силы
Рисунок № 2
Внешний вид. Стенды для измерений крутящего момента силы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Стенды для измерений крутящего момента силы
Рисунок № 3
Внешний вид. Стенды для измерений крутящего момента силы, http://oei-analitika.ru рисунок № 4
Внешний вид.
Стенды для измерений крутящего момента силы
Рисунок № 4

Общие сведения

Дата публикации - 02.08.2019
Срок свидетельства - 21.06.2024
Номер записи - 172278
ID в реестре СИ - 666855
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

FTY/3/300,

Производитель

Изготовитель - Фирма "SCS Concept Italia S.R.L."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1451 от 2019.06.21 Приказ об утверждении типов СИ

Наличие аналогов СИ: Стенды для измерений крутящего момента силы (FTY)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "SCS Concept Italia S.R.L."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73605-18
20.12.2024
Ключи моментные электронные, Freedom3, Freedom four
Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )
ОТ
МП
1 год
74413-19
18.03.2024
Измерители крутящего момента силы, RMC, RMC BT, RMCTA, RMCTA BT
Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )
ОТ
МП
1 год
74414-19
18.03.2024
Измерители крутящего момента силы, SMC, SMCI, SMC BT, SMCI BT
Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )
ОТ
МП
1 год
75429-19
21.06.2024
Стенды для измерений крутящего момента силы, FTY
Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )
ОТ
МП
1 год
75428-19
21.06.2024
Стенды для измерений крутящего момента силы, AWT
Фирма "SCS Concept Italia S.R.L." (ИТАЛИЯ )
ОТ
МП
1 год

Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.

На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.

После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.

Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.

Стоимость 200 руб. или по подписке

Кто поверяет Стенды для измерений крутящего момента силы (FTY)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • FTY/3/300
  • 3 0 3 0 1 0 1

    Стоимость поверки Стенды для измерений крутящего момента силы (FTY)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Метрологически значимое программное обеспечение (далее - ВПО) установлено в энергонезависимую память блока обработки информации, расположенного внутри корпуса стендов. Доступ к блоку обработки информации ограничен применяемой пломбировкой.

    ВПО предназначено для сбора поступающих с датчиков аналоговых сигналов, их преобразования в цифровой сигнал и отправки его на персональный компьютер для визуализации результатов измерений. Также ВПО служит для управления настройками и работой стендов.

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационное наименование ПО

    ВПО

    Номер версии (идентификационный номер ПО), не ниже

    5.0.4

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к стендам для измерений крутящего момента силы серии FTY

    ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы

    Техническая документация «SCS Concept Italia S.R.L.», Италия

    Поверка

    Поверка

    осуществляется по документу МП АПМ 35-18 «Стенды для измерений крутящего момента силы серии FTY. Методика поверки», утверждённому ООО «Автопрогресс-М» «11» мая 2018 г.

    Основные средства поверки:

    - эталоны 1-го разряда по ГОСТ Р 8.752-2011 - измерители крутящего момента силы , ПГ ±0,1 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    «SCS Concept Italia S.R.L.», Италия
    Адрес: via Zucchi 39/c, 20095 Cusano Milanino (MI), Italy
    Тел./факс: +39 02 92502684
    E-mail: info@scsconcept.com

    Заявитель


    Общество с ограниченной ответственностью «ТЕХЭТАЛОН» (ООО «ТЕХЭТАЛОН») ИНН 7735157339
    Адрес: 124482, г. Москва, г. Зеленоград, корп. 100
    Тел.: +7 (499) 734-54-77
    E-mail: tehetalon@bk.ru

    Испытательный центр


    Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
    Адрес: 123298, г. Москва, ул. Берзарина, д. 12
    Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
    E-mail: info@autoprogress-m.ru

    Принцип действия стендов основан на измерении крутящего момента силы, создаваемого тестируемым инструментом, посредством встроенных датчиков крутящего момента силы.

    Стенды представляют собой передвижной стол, внутри которого расположены первичные измерительные преобразователи - датчики крутящего момента силы (далее - датчики), блок обработки информации, персональный компьютер, гидростанция для управления гидротормозами, ящики для хранения насадок и переходников для работы с инструментом, аккумуляторные батареи. На столешнице стола расположены выходные гнёзда вращающихся датчиков, опорная штанга для фиксации инструмента, жидкокристаллический монитор и блок интерфейсов стендов: сетевой порт RJ-45, порты USB для подключения компьютерной мышки, клавиатуры или иных USB-устройств, разъемы для подключения внешних датчиков. Питание стендов осуществляется от аккумуляторов или от сети переменного тока.

    Стенды способны измерять крутящий момент силы, действующий как по направлению движения часовой стрелки, так и против.

    Принцип действия датчиков заключается в преобразовании деформации упругого тела, с наклеенными на нем тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста, который передаётся на блок обработки информации откуда обработанная информация передаётся на персональный компьютер для её отображения.

    Встроенные вращающиеся датчики используются для работы с моментными ключами и отвёртками, а также с гидро- или электроинструментом, в том числе импульсным. Встроенные вращающиеся датчики совмещены с гидротормозами.

    Принцип работы с вращающимися датчиками заключается в следующем: датчик закреплён подвижно и может проворачиваться вместе с прикладываемым усилием. Гидротормоз замедляет движение датчика, тем самым имитируя различную жёсткость соединения, в зависимости от потребностей оператора.

    Стенды выпускаются в тридцати шести модификациях, которые различаются между предельным допустимым значением крутящего момента силы и количеством присоединительных гнёзд на поверхности стендов (от 1 до 6). Данные отличительные особенности зашифрованы в наименовании модификаций стендов, которое в общем виде представляет собой следующее: FTY/X/YYYY, где FTY - наименование серии стендов, X - число присоединительных гнёзд на поверхности стенда, YYYY - предельное допустимое значение крутящего момента силы для данного стенда.

    Наименования модификаций датчиков зашифрованы в их серийных номерах. В общем виде серийный номер датчика представляет собой следующее: SCS.MMMM.C4.1.XXXX, где SCS - частичное наименование изготовителя стендов, ММММ - значение верхнего предела измерений статического крутящего момента силы в Н^м, С4 - означает, что датчик может применятся только в составе стендов серии FTY, 1 - означает что датчик прошёл выходной контроль и соответствует всем предъявляемым изготовителем требованиям; XXXX - порядковый номер датчика. По заказу потребителя на один и тот же стенд могут быть установлены датчики с одинаковым значением верхнего предела измерений крутящего момента силы. Примеры заводских табличек стендов и датчиков представлены на рисунках 1 и 2.

    Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующих наклеек на стыки между деталями корпуса стендов, на крепёжные винты стендов, а также производится нанесение краски на крепёжные винты датчиков.

    Общий вид стендов приведён на рисунках 3 - 4.

    Внешний вид. Стенды для измерений крутящего момента силы (FTY), http://oei-analitika.ru
    Внешний вид. Стенды для измерений крутящего момента силы (FTY), http://oei-analitika.ru

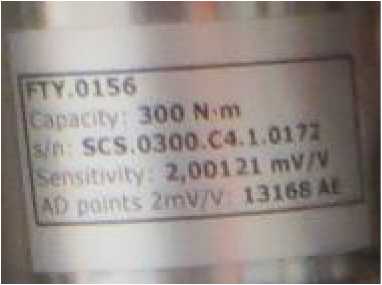

    Рисунок 2 - Пример заводской таблички датчи-

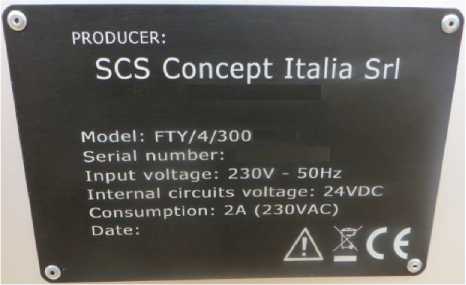

    Рисунок 1 - Пример заводской таблички стендов

    Внешний вид. Стенды для измерений крутящего момента силы (FTY), http://oei-analitika.ru

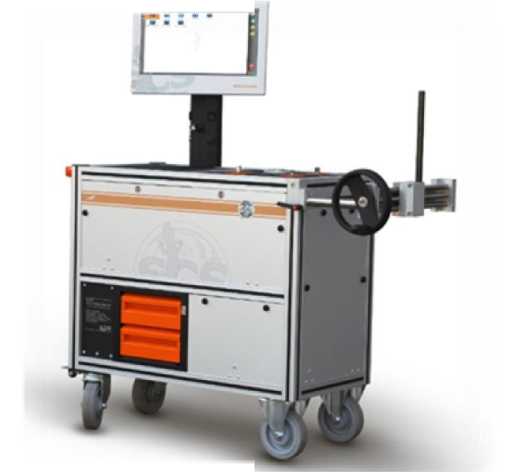

    Рисунок 3 - Общий вид стендов для измерений крутящего момента силы серии FTY в сером исполнении

    ков крутящего момента силы

    Внешний вид. Стенды для измерений крутящего момента силы (FTY), http://oei-analitika.ru

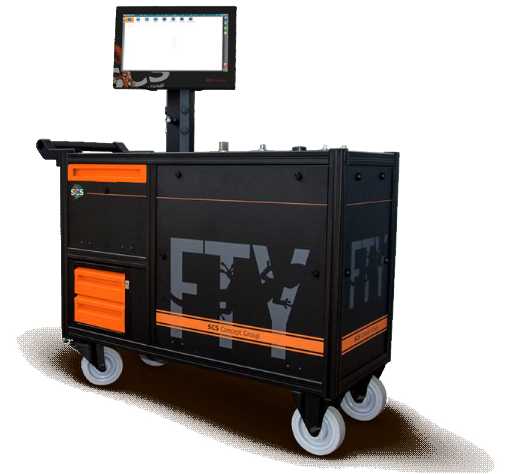

    Рисунок 3 - Общий вид стендов для измерений крутящего момента силы серии FTY в чёрном исполнении


    Таблица 7 -

    Наименование

    Обозначение

    Количество

    Стенд для измерений крутящего момента силы серии FTY (модификация в соответствии с заказом потребителя)

    1 шт.

    Датчик крутящего момента силы вращающийся со встроенным гидравлическим тормозом

    По заказу

    Встроенный принтер

    По заказу

    Сетевая карта для удаленного доступа WLAN

    1 шт.

    Комплект адаптеров

    1 шт.

    Реакционная панель

    1 шт.

    Сетевой кабель

    1 шт.

    Руководство по эксплуатации на русском

    РЭ 26.51.66-005-2018

    1 экз.

    Методика поверки

    МП АПМ 35-18

    1 экз.


    Таблица 2 - Метрологические характеристики стендов

    Наименование характеристики

    Значение

    Модификация

    FTY/X/101)

    FTY/X/501)

    FTY/X/3001)

    Диапазон измерений крутящего момента силы,

    Н^м:

    - с датчиками SCS.0002.С4.1.XXXX

    от 0,2 до 2,0

    от 0,2 до 2,0

    от 0,2 до 2,0

    - с датчиками SCS.0010.С4.1.XXXX

    от 1 до 10

    от 1 до 10

    от 1 до 10

    - с датчиками SCS.0050.C4.1.XXXX

    -

    от 10 до 50

    от 10 до 50

    - с датчиками SCS.0300.C4.1.XXXX

    -

    -

    от 50 до 300

    Пределы допускаемой относительной погрешности измерений крутящего момента силы, %: - с датчиками SCS.0002.С4.1.XXXX

    ±12)/±0,53)

    ±12)/±0,53)

    ±12)/±0,53)

    - с датчиками SCS.0010.С4.1.XXXX

    ±12)/±0,53)

    ±12)/±0,53)

    ±12)/±0,53)

    - с датчиками SCS.0050.C4.1.XXXX

    -

    ±0,5

    ±0,5

    - с датчиками SCS.0300.C4.1.XXXX

    -

    -

    ±14)/±0,55)

    • 1) - X - число присоединительных гнёзд на поверхности стенда (максимально 6)

    • 2)

    - для диапазона измерений от 10 до 20 % включ. от верхнего предела измерений

    3) - для диапазона измерений св. 20 до 100 % включ. от верхнего предела измерений

    - для диапазона измерений от 50 до 60 Н^м включ.

    5) - для диапазона измерений св. 60 до 300 Н^м включ.

    Таблица 3 - Метрологические характеристики стендов

    Наименование характеристики

    Значение

    Модификация

    FTY/X/5001)

    FTY/X/10001)

    FTY/X/20001)

    Диапазон измерений крутящего момента силы, Н^м:

    - с датчиками SCS.0002.С4.1.XXXX

    от 0,2 до 2,0

    от 0,2 до 2,0

    от 0,2 до 2,0

    - с датчиками SCS.0010.С4.1.XXXX

    от 1 до 10

    от 1 до 10

    от 1 до 10

    - с датчиками SCS.0050.C4.1.XXXX

    от 10 до 50

    от 10 до 50

    от 10 до 50

    - с датчиками SCS.0300.C4.1.XXXX

    от 50 до 300

    от 50 до 300

    от 50 до 300

    - с датчиками SCS.0500.C4.1.XXXX

    от 300 до 500

    от 300 до 500

    от 300 до 500

    - с датчиками SCS.1000.C4.1.XXXX

    -

    от 300 до 1000

    от 300 до 1000

    - с датчиками SCS.2000.C4.1.XXXX

    -

    -

    от 800 до 2000

    Пределы допускаемой относительной погрешности измерений крутящего момента силы, %:

    - с датчиками SCS.0002.С4.1.XXXX

    ±12)/±0,53)

    ±12)/±0,53)

    ±12)/±0,53)

    - с датчиками SCS.0010.С4.1.XXXX

    ±12)/±0,53)

    ±12)/±0,53)

    ±12)/±0,53)

    - с датчиками SCS.0050.C4.1.XXXX

    ±0,5

    ±0,5

    ±0,5

    - с датчиками SCS.0300.C4.1.XXXX

    ±14)/±0,55)

    ±14)/±0,55)

    ±14)/±0,55)

    - с датчиками SCS.0500.C4.1.XXXX

    ±0,5

    ±0,5

    ±0,5

    - с датчиками SCS.1000.C4.1.XXXX

    -

    ±0,5

    ±0,5

    - с датчиками SCS.2000.C4.1.XXXX

    -

    -

    ±0,5

    1) - X - число присоединительных гнёзд на поверхности стенда (максимально 6)

    2) - для диапазона измерений от 10 до 20 % включ. от верхнего предела измерений

    - для диапазона измерений св. 20 до 100 % включ

    от верхнего предела измерений

    4)

    1 - для диапазона измерений от 50 до 60 Н^м включ

    ) - для диапазона измерений св. 60 до 300 Н^м включ.

    Таблица 4 - Габаритные размеры и масса стендов

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более:

    - ширина

    105011))/14020)2)

    - глубина

    4601)/6002)

    - высота

    1490

    Масса, кг, не более

    2001)/4002)

    • 1) - для модификаций стендов с верхним пределом измерений до 300 Н^м включ.

    • 2) - для модификаций стендов с верхним пределом измерений св. 300 до 2000 Н^м

    включ.

    Таблица 5 - Основные технические характеристики датчиков крутящего момента силы

    Модификация датчика

    Размер присоединительного

    Г абаритные размеры (Диаметр x В ысота), мм, не более

    Масса, кг, не более

    шестигранника,

    мм

    квадрата, мм

    SCS.0002.C4.1.XXXX

    6,35

    -

    105x170

    0,95

    SCS.0010.C4.1.XXXX

    9,53

    70x140

    1,4

    SCS.0050.C4.1.XXXX

    12,7

    80x180

    1,4

    8C8.0300.C4.1.XXXX

    12,7

    110x160

    3,0

    8C8.0500.C4.1.XXXX

    25,4

    150x290

    6,5

    8C8.1000.C4.1.XXXX

    25,4

    150x300

    6,5

    8C8.2000.C4.1.XXXX

    25,4

    150x300

    7,9

    Таблица 6 - Параметры электрического питания и условия эксплуатации

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +10 до +35

    - относительная влажность, %, не более

    95

    Параметры электрического питания:

    - напряжение переменного тока, В

    220+22-33

    - частота переменного тока, Гц

    50±1

    - напряжение постоянного тока, В

    12
