Номер по Госреестру СИ: 73605-18
73605-18 Ключи моментные электронные
(Freedom3, Freedom four)
Назначение средства измерений:
Ключи моментные электронные серий Freedom3, Freedom four (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.

Внешний вид.
Ключи моментные электронные
Рисунок № 1
Программное обеспечение
Для работы с ключами используется встроенное программное обеспечение (далее - ПО) «PRW», «LAB» или «SPC», установленное в энергонезависимую память ключей. ПО предназначено для обеспечения взаимодействия узлов ключей, проведения измерений, обработки, визуализации, сохранения и экспорта измеренных величин.
Всё ПО защищено ключом электронной защиты и по уровню защиты программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
«PRW» |
«LAB» |
«SPC» |
Номер версии (идентификационный номер ПО), не ниже |
2.4.06 |
9.6g |
9.7g |
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным электронным серий Freedom3, Freedom four
Техническая документация «SCS Concept Italia S.R.L.», Италия
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011 - установки поверочные.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SCS Concept Italia S.R.L.», Италия
Адрес: via Zucchi 39/c, 20095 Cusano Milanino (MI), Italy
Тел./факс: +39 02 92502684
E-mail: info@scsconcept.com
Заявитель
Общество с ограниченной ответственностью «ТЕХЭТАЛОН» (ООО «ТЕХЭТАЛОН) ИНН 7735157339
Адрес: 124482, г. Москва, г. Зеленоград, корп. 100
Тел.: +7 (499) 734-5477
E-mail: tehetalon@bk.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru
Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в ключах, при приложении к ключам крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика, которое поступает в микроконтроллер, где происходит его преобразование в значение крутящего момента силы, приложенного к ключам.
Ключи состоят из корпуса на выходе с присоединительным прямоугольником или отверстием под различные сменные насадки, рукоятки, сенсорного жидкокристаллического дисплея и клавиш управления.
Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, а также значениями некоторых технических характеристик.
Общий вид ключей представлен на рисунке 1.

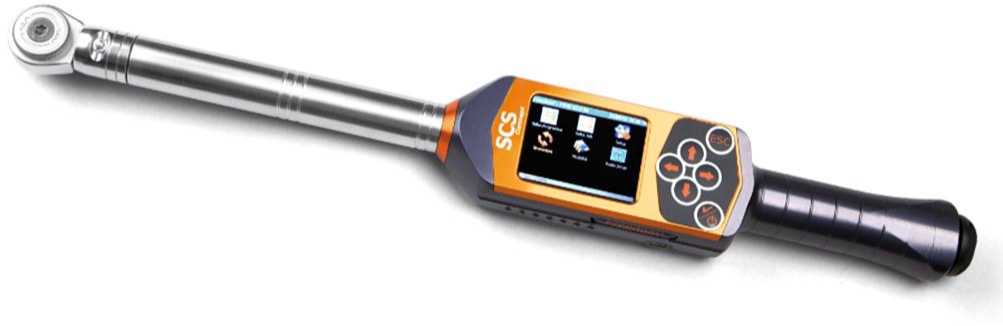

Рисунок 1 - Общий вид ключей моментных электронных серий Freedom3, Freedom four
Опломбирование ключей производится посредством нанесения краски на крепёжные винты.
Таблица 2 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, IHi |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
Freedom3 TA 15 Freedom four 15 |
от 1,5 до 15,0 |
0,001 | |
Freedom3 TA 30 Freedom four 30 |
от 3 до 30 |
0,01 | |
Freedom3 TA 50 Freedom four 50 |
от 5 до 50 |
0,01 | |
Freedom3 TA 70 Freedom four 70 |
от 7 до 70 |
0,01 | |
Freedom3 TA 100 Freedom four 100 |
от 10 до 100 |
0,01 | |
Freedom3 TA 200 Freedom four 200 |
от 20 до 200 |
0,1 |
±11)/±0,52) |
Freedom3 TA 300 Freedom four 300 |
от 30 до 300 |
0,1 | |
Freedom3 TA 400 Freedom four 400 |
от 40 до 400 |
0,1 | |
Freedom3 TA 600 Freedom four 600 |
от 60 до 600 |
0,1 | |
Freedom3 TA 800 Freedom four 800 |
от 80 до 800 |
0,1 | |
Freedom3 TA 1000 Freedom four 1000 |
от 100 до 1000 |
0,1 | |
Freedom3 TA 1200 Freedom four 1200 |
от 120 до 1200 |
0,1 | |
1) - для диапазона измерений от 10 до 20 % включ. от верхнего предела измерений | |||
- для диапазона измерений св. 20 до 100 % включ. |
от верхнего предела измерений |
Таблица 3 - Основные технические характеристики
Модификация |
Размер присоединительного прямоугольника или отверстия, мм |
Масса, кг, не более |
Длина, мм, не более |
Freedom3 TA 15 Freedom four 15 |
9x12 |
0,80 |
375 |
Freedom3 TA 30 Freedom four 30 |
0,86 |
375 | |
Freedom3 TA 50 Freedom four 50 |
0,86 |
375 | |
Freedom3 TA 70 Freedom four 70 |
0,93 |
480 | |
Freedom3 TA 100 Freedom four 100 |
0,93 |
480 |
Продолжение таблицы 3
Модификация |
Размер присоединительного прямоугольника или отверстия, мм |
Масса, кг, не более |
Длина, мм, не более |
Freedom3 TA 200 Freedom four 200 |
14x18 |
1,50 |
604 |
Freedom3 TA 300 Freedom four 300 |
1,86 |
754 | |
Freedom3 TA 400 Freedom four 400 |
2,00 |
854 | |
Freedom3 TA 600 Freedom four 600 |
3,65 |
1032 | |
Freedom3 TA 800 Freedom four 800 |
201) |
5,10 |
1250 |
Freedom3 TA 1000 Freedom four 1000 |
6,25 |
1520 | |
Freedom3 TA 1200 Freedom four 1200 |
ю 00 |
7,00 |
1581 |
1) - диаметр присоединительного отверстия |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +35 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Наработка на отказ, циклов, не менее |
5000 |
