Номер по Госреестру СИ: 74414-19
74414-19 Измерители крутящего момента силы
(SMC, SMCI, SMC BT, SMCI BT)
Назначение средства измерений:
Измерители крутящего момента силы серий SMC, SMCI, SMC BT, SMCI BT (далее - измерители) предназначены для измерений крутящего момента силы.

Внешний вид.
Измерители крутящего момента силы
Рисунок № 1

Внешний вид.
Измерители крутящего момента силы
Рисунок № 2

Внешний вид.
Измерители крутящего момента силы
Рисунок № 3

Внешний вид.
Измерители крутящего момента силы
Рисунок № 4

Внешний вид.
Измерители крутящего момента силы
Рисунок № 5
Программное обеспечение
Для работы измерителей при соединении первичных и вторичных преобразователей с помощью кабеля используется программное обеспечение (далее - ПО) «DataTouch3 LAB», «DataTouch3 SPC» и «E3asyTouch [BT]». 3
ПО «DataTouch3 LAB» и «DataTouch3 SPC» устанавливаются на вторичные преобразователи DataTouch3, ПО «EasyTouch [BT]» - на вторичные преобразователи EasyTouch.
Всё вышеперечисленное ПО предназначено для обеспечения взаимодействия узлов измерителей, проведения измерений, обработки, сохранения и экспорта измеренных величин.
Для работы измерителей при соединении датчиков и показывающих устройств по беспроводному каналу связи метрологически значимым является ПО «FIRMWARE FREEDOM 1 PLUS», установленное в энергонезависимую память датчиков крутящего момента силы (далее -встроенное ПО, ВПО). ВПО предназначено для преобразования аналоговых сигналов в цифровой и отправки его на показывающие устройства для визуализации результатов измерений.
Всё ПО защищено различными ключами электронной защиты и по уровню защиты программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
DataTouch3 LAB |
DataTouch3 SPC |
EasyTouch [BT] |
FIRMWARE FREEDOM 1 PLUS |
Номер версии (идентификационный номер ПО), не ниже |
9.6j |
9.6i |
2.4b |
5.31 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы серий SMC, SMCI, SMC BT, SMCI BT
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
ГОСТ Р 8.796-2012 Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки
Техническая документация «SCS Concept Italia S.R.L.», Италия
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011 - установки поверочные.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SCS Concept Italia S.R.L.», Италия
Адрес: via Zucchi 39/c, 20095 Cusano Milanino (MI), Italy
Тел./факс: +39 02 92502684
E-mail: info@scsconcept.com
Заявитель
Общество с ограниченной ответственностью «ТЕХЭТАЛОН» (ООО «ТЕХЭТАЛОН»)ИНН 7735157339
Адрес: 124482, г. Москва, г. Зеленоград, корп. 100 Тел.: +7 (499) 734-5477
E-mail: tehetalon@bk.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика крутящего момента силы, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим его преобразованием в показания цифрового дисплея.
Измерители включают в себя датчик крутящего момента силы - первичный преобразователь и показывающее устройство - вторичный преобразователь DataTouch3 или EasyTouch.
Датчик крутящего момента силы и показывающее устройство соединяются с помощью кабеля (измерители серии SMC, SMCI) или по беспроводному каналу связи по технологии Bluetooth (измерители серии SMC BT, SMCI BT). Вторичный преобразователь содержит блок питания тензометрического моста первичного преобразователя, преобразователь выходного сигнала, кнопочную клавиатуру и жидкокристаллический дисплей.
Цифровой индекс в наименований модификаций означает наибольший предел измерений крутящего момента силы.
Выпускаемые модификации измерителей различаются между собой диапазонами измерений крутящего момента силы, внешним видом, а также значениями некоторых технических характеристик.
Общий вид датчиков крутящего момента силы представлен на рисунках 1 - 4.

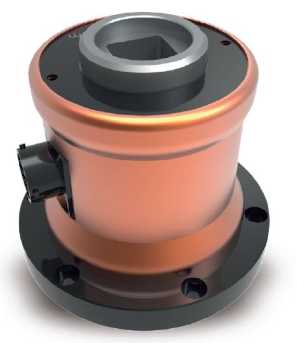

Рисунок 1 - Общий вид датчиков крутящего момента силы серии SMC

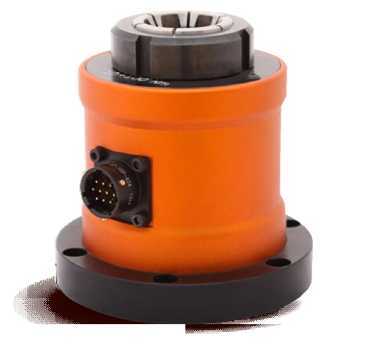

Рисунок 2 - Общий вид датчиков крутящего момента силы серии SMCI

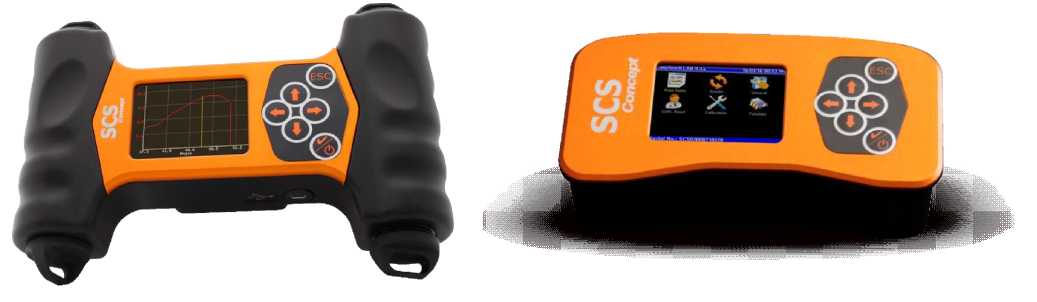

Рисунок 5 - Общий вид показывающих уст- Рисунок 6 - Общий вид показывающих устройств
ройств DataTouch3 |
EasyTouch |

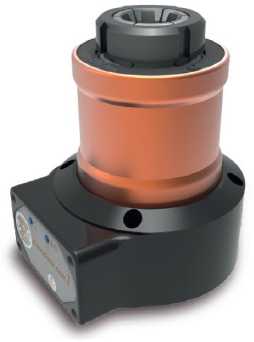

Рисунок 3 - Общий вид датчиков крутящего момента силы серии SMC BT

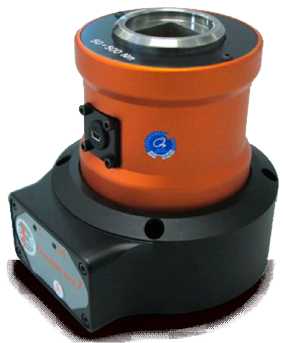

Рисунок 4 - Общий вид датчиков крутящего момента силы серии SMCI BT
Общий вид показывающих устройств представлен на рисунках 5 - 6.

Опломбирование измерителей производится посредством нанесения краски на крепёжные винты датчиков и показывающих устройств.
Таблица 6 -
Наименование |
Обозначение |
Количество |
Датчик крутящего момента силы (модификация по заказу потребителя) |
По заказу | |
Показывающее устройство DataTouch3 или EasyTouch |
1 шт. | |
Соединительный кабель |
- |
По заказу |
Кабель сетевого питания |
- |
1 шт. |
Руководство по эксплуатации |
РЭ 26.51.66-004-2018 |
1 экз. |
Таблица 2 - Метрологические характеристик
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
SMC 2 SMCI 2 SMC 2 BT SMCI 2 BT |
от 0,2 до 2,0 |
±11)/±0,52) |
SMC 10 SMCI 10 SMC 10 BT SMCI 10 BT |
от 1 до 10 |
±11)/±0,52) |
SMC 20 SMCI 20 SMC 20 BT SMCI 20 BT |
от 2 до 20 | |
SMC 50 SMCI 50 SMC 50 BT SMCI 50 BT |
от 50 до 50 | |
SMC 100 SMCI 100 SMC 100 BT SMCI 100 BT |
от 10 до 100 | |
SMC 250 SMCI 250 SMC 250 BT SMCI 250 BT |
от 25 до 250 | |
SMC 500 SMCI 500 SMC 500 BT SMCI 500 BT |
от 50 до 500 | |
SMC 1000 SMCI 1000 SMC 1000 BT SMCI 1000 BT |
от 100 до 1000 | |
SMC 2500 SMCI 2500 SMC 2500 BT SMCI 2500 BT |
от 250 до 2500 | |
|
Таблиц 3 - Основные технические характеристики датчиков крутящего момента силы
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Габаритные размеры (Диаметр/Высота) или (Ш/Г/В), мм, не более |
Масса, кг, не более |
SMC 2 |
6,35 (1/4) |
99/57 |
1,06 |
SMCI 2 |
99,0/125,6 |
1,06 | |
SMC 2 BT |
119,5/105,0/57,0 |
1,06 | |
SMCI 2 BT |
119,5/105,0/159,5 |
1,06 | |
SMC 10 |
19,05 (3/4) |
99/83 |
1,20 |
SMCI 10 |
99,0/125,6 |
1,20 | |
SMC 10 BT |
119,5/105,0/83,0 |
1,20 | |
SMCI 10 BT |
119,5/105,0/159,0 |
1,20 | |
SMC 20 |
99/83 |
1,28 | |
SMCI 20 |
19,05 (3/4) |
99,0/94,6 |
1,28 |
SMC 20 BT |
119,5/105,0/83,0 |
1,28 | |
SMCI 20 BT |
119,5/105,0/159,0 |
1,28 | |
SMC 50 |
99/83 |
1,28 | |
SMCI 50 |
99,0/94,6 |
1,28 | |
SMC 50 BT |
119,5/105,0/83,0 |
1,28 | |
SMCI 50 BT |
119,5/105,0/128,5 |
1,28 | |
SMC 100 |
99/83 |
1,31 | |
SMCI 100 |
99,0/101,5 |
1,31 | |
SMC 100 BT |
119,5/105,0/114,0 |
1,31 | |
SMCI 100 BT |
119,5/105,0/135,0 |
1,31 | |
SMC 250 |
99,0/59,5 |
1,63 | |
SMCI 250 |
99,0/101,5 |
1,63 | |
SMC 250 BT |
119,5/105,0/123,0 |
1,63 | |
SMCI 250 BT |
119,5/105,0/135,0 |
1,63 | |
SMC 500 |
126/101 |
2,25 | |
SMCI 500 |
126/120 |
2,25 | |
SMC 500 BT |
139/124/132 |
2,25 | |
SMCI 500 BT |
139/124/154 |
2,25 | |
SMC 1000 |
25,4 (1) |
178/142 |
6,84 |
SMCI 1000 |
178/186 |
6,84 | |
SMC 1000 BT |
178/142 |
7,30 | |
SMCI 1000 BT |
178/186 |
7,30 | |
SMC 2500 |
38,1 (1 /) |
178/177 |
7,72 |
SMCI 2500 |
178/186 |
7,72 | |
SMC 2500 BT |
178/177 |
7,72 | |
SMCI 2500 BT |
178/186 |
7,72 |
Таблица 4 - Основные технические характеристики . показывающих устройств
Наименование характеристики |
Значение | |
Модификация |
Datatoucli'3 |
EasyTouch |
Габаритные размеры (Д/Ш/В), мм, не более |
220/65/160 |
170/90/70 |
Масса, кг, не более |
1,0 |
0,95 |
Таблица 5 - Параметры электрического питания и условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +10 до +35 75 |
Напряжение питания постоянного тока от внутреннего Li-Po аккумулятора, В |
3,7 |
