Номер по Госреестру СИ: 75044-19
75044-19 Резервуары стальные горизонтальные цилиндрические
(РГС-10)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-10 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 04.07.2019
Срок свидетельства -
Номер записи - 171877
ID в реестре СИ - 615521
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "Транснефть - Центральная Сибирь"
Страна - РОССИЯ
Населенный пункт - г.Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2019.05.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Транснефть - Центральная Сибирь"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70939-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Центральная Сибирь" по объекту НПС "Парабель" и НПС "Молчаново", Нет данных АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
4 года |
|
74203-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-25 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
74202-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-25 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
74312-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-40 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75048-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-5, РГС-10 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75047-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75046-19 |
Резервуар стальной горизонтальный цилиндрический, РГС-25 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75045-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75044-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Камчатский ЦСМ Камчатский край |
28465 | 28465 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 2-го разряда по государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости, утвержденной Приказом Росстандарта от 07.02.2018 г. № 256 (приложение В), вместимостью 10, 50 дм3;
-
- эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82;
-
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н20ГА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;
-
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара в месте подписи поверителя.
Изготовитель
Акционерное общество «Транснефть - Центральная Сибирь»
(АО «Транснефть - Центральная Сибирь») (в 1994 г. - ОАО «Центрсибнефтепровод) ИНН 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д. 24
Телефон: (3822) 27-54-58; факс: (3822) 27-54-26
E-mail: mncs@tom.transneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а
Телефон: (3822) 55-44-86; факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Резервуары РГС-10 представляют собой горизонтальные цилиндрические сосуды с плоскими днищами, оснащенные технологическими люками, приемо-раздаточными патрубками.
Резервуары горизонтальные стальные цилиндрические РГС-10 №№ 1, 2 расположены в Томской области, ДЭС, НПС «Раскино».

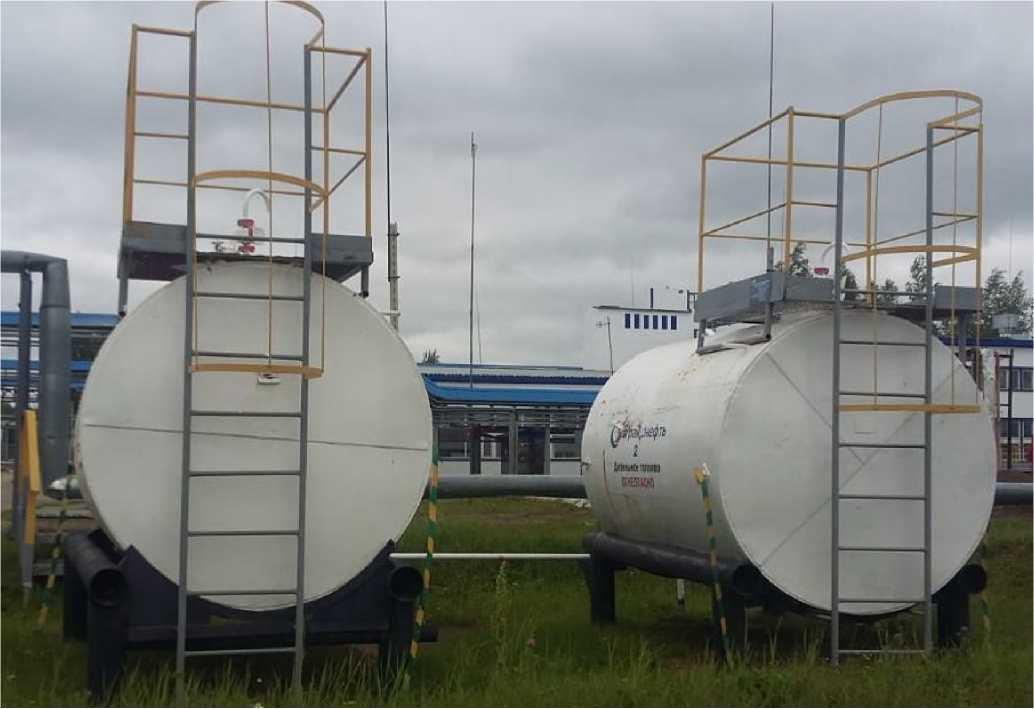

Общий вид резервуаров РГС-10 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуаров, м3 |
10 |
|
Пределы допускаемой относительной погрешности измерений вместимости резервуаров, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +50 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
