Сведения о средстве измерений: 74203-19 Резервуары стальные горизонтальные цилиндрические

Номер по Госреестру СИ: 74203-19
74203-19 Резервуары стальные горизонтальные цилиндрические
(РГС-25)

Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 536921
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - АО "Транснефть - Центральная Сибирь"
Страна - РОССИЯ
Населенный пункт - г.Томск
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_19 Наполнение реестра поверок ФГИС «АРШИН» в динамике по годам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за год
  • среднее количество поверок в год
  • период наполнения базы в месяцах и годах
  • суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№364 от 2019.02.26 Об утверждении типов средств измерений

Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-25)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений АО "Транснефть - Центральная Сибирь"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70939-18

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Центральная Сибирь" по объекту НПС "Парабель" и НПС "Молчаново", Нет данных
АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) 		ОТ
МП 		4 года
74203-19

 Резервуары стальные горизонтальные цилиндрические, РГС-25
АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) 		ОТ
МП 		5 лет
74202-19

 Резервуары стальные горизонтальные цилиндрические, РГС-25
АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) 		ОТ
МП 		5 лет
74312-19

 Резервуары стальные горизонтальные цилиндрические, РГС-40
АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) 		ОТ
МП 		5 лет
75048-19

 Резервуары стальные горизонтальные цилиндрические, РГС-5, РГС-10
АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) 		ОТ
МП 		5 лет
75047-19

 Резервуары стальные горизонтальные цилиндрические, РГС-10
АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) 		ОТ
МП 		5 лет
75046-19

 Резервуар стальной горизонтальный цилиндрический, РГС-25
АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) 		ОТ
МП 		5 лет
75045-19

 Резервуары стальные горизонтальные цилиндрические, РГС-50
АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) 		ОТ
МП 		5 лет
75044-19

 Резервуары стальные горизонтальные цилиндрические, РГС-10
АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) 		ОТ
МП 		5 лет
Отчет - V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ
<p>Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). </p> <p>При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. </p> <p>Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. </p> <p>На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.</p> <p>Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.</p> <p>В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. </p>

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-25)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-25)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Камчатский ЦСМ
Камчатский край 		28465 28465

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта резервуара способом типографской печати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

Лист № 3 Всего листов 3

Нормативные и технические документы

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25

ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)

Поверка

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

  • - рулетка измерительная металлическая с грузом РНГ, мод. Р20Н20ГА (регистрационный

номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер)   43611-10), диапазон измерений от 0 до 20 м,

класс точности 2;

  • - рулетки измерительные металлические 2-го и 3-го классов точности, Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

  • - толщиномер ультразвуковой СКАТ-4000 (регистрационный номер 17969-98), диапазон измерений от 0,6 до 20,0 мм, пределы допускаемой основной погрешности при измерении толщины ±0,05 мм;

  • - штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

  • - линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,15 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу в месте подписи поверителя.


Изготовитель


Акционерное общество «Транснефть-Центральная Сибирь» (АО «Транснефть-Центральная Сибирь») (в 2006 г. - ОАО «Центрсибнефтепровод»)
ИНН 7017004366
Адрес: 634050, Томская обл., г. Томск, ул. Набережная реки Ушайки, 24
Телефон: (3822) 27-54-58; факс: (3822) 27-54-26
E-mail: mncs@tom.transneft.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86; факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru

Резервуары представляют собой стальные металлические сосуды в форме горизонтального цилиндра с плоскими днищами, снабжены горловиной, замерным устройством, дыхательными клапанами, площадками с ограждениями и лестницами для технического обслуживания.

Резервуары РГС-25, заводские номера 1, 2, расположены на АЗС, ЛАЭС «Герасимовское», Томская область, Парабельский район.

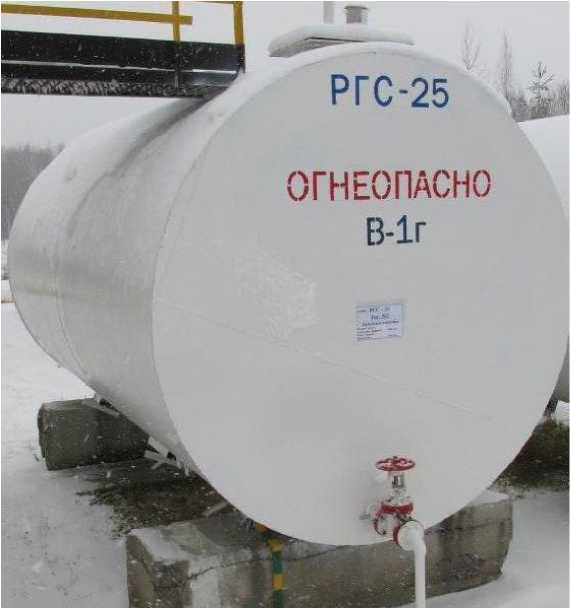

Общий вид резервуаров представлен на рисунке 1.

Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-25), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров

Пломбирование резервуаров не предусмотрено.

Программное обеспечение отсутствует.


Таблица 3 -

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

2 шт.

Паспорт на резервуар стальной горизонтальный цилиндрический РГС-25

-

2 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость резервуаров, м3

25

Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - атмосферное давление, кПа

от -60 до +50 от 84,0 до 106,7
