Номер по Госреестру СИ: 74312-19
74312-19 Резервуары стальные горизонтальные цилиндрические
(РГС-40)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-40 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 548077
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "Транснефть - Центральная Сибирь"
Страна - РОССИЯ
Населенный пункт - г.Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№403 от 2019.03.05 Об утверждении типов средств измерений ((утв, 6-ДЛД, 16-ГЕВ, 19-КИБ) 41 позиц)
№2603 от 2022.10.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-40)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Транснефть - Центральная Сибирь"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70939-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Центральная Сибирь" по объекту НПС "Парабель" и НПС "Молчаново", Нет данных АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
4 года |
|
74203-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-25 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
74202-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-25 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
74312-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-40 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75048-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-5, РГС-10 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75047-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75046-19 |
Резервуар стальной горизонтальный цилиндрический, РГС-25 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75045-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75044-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-40)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-40)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта резервуара печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-40
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н20ГА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;
-
- рулетки измерительные металлические 2-го и 3-го класса, Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
-
- толщиномер ультразвуковой СКАТ-4000 (регистрационный номер 17969-98), диапазон измерений от 0,6 до 20,0 мм, пределы допускаемой основной погрешности при измерении толщины ±0,05 мм;
-
- штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
-
- линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,15 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу в месте подписи поверителя.
Изготовитель
Акционерное общество «Транснефть - Центральная Сибирь
(АО «Транснефть - Центральная Сибирь») (в 1996 г. - ОАО «Центрсибнефтепровод»)
ИНН 7017004366
Адрес: 634050, Томская обл., г. Томск, ул. Набережная реки Ушайки, 24
Телефон: (3822) 27-54-58; факс: (3822) 27-54-26
E-mail: mncs@tom.transneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86; факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Резервуары представляют собой стальные металлические сосуды в форме горизонтального цилиндра с усеченно-коническими днищами, снабженные горловиной, замерным устройством, дыхательными клапанами, площадками с ограждениями и лестницами для технического обслуживания.
Резервуары РГС-40, заводские номера 42, 47, 65 расположены в Томской области, Александровский район, МН «Самотлор-Александровская», 42 км, 47 км, 65 км.

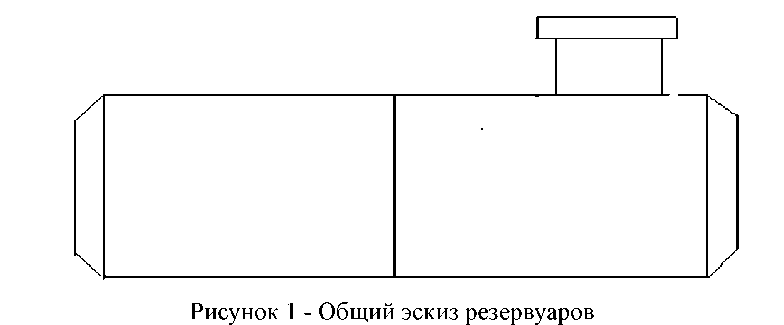

Общий эскиз резервуаров РГС-40 представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуаров, м3 |
40 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации:
|
от -60 до +50 от 84,0 до 106,7 |
