Номер по Госреестру СИ: 75048-19
75048-19 Резервуары стальные горизонтальные цилиндрические
(РГС-5, РГС-10)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10 (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Общие сведения
Дата публикации - 04.07.2019
Срок свидетельства -
Номер записи - 171881
ID в реестре СИ - 615517
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "Транснефть - Центральная Сибирь"
Страна - РОССИЯ
Населенный пункт - г.Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2019.05.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-5, РГС-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Транснефть - Центральная Сибирь"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70939-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Центральная Сибирь" по объекту НПС "Парабель" и НПС "Молчаново", Нет данных АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
4 года |
|
74203-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-25 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
74202-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-25 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
74312-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-40 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75048-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-5, РГС-10 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75047-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75046-19 |
Резервуар стальной горизонтальный цилиндрический, РГС-25 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75045-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
|
75044-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Центральная Сибирь" (РОССИЯ г.Томск) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-5, РГС-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-5, РГС-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Камчатский ЦСМ Камчатский край |
24243 | 24243 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5, РГС-10
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 2-го разряда по государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости, утвержденной Приказом Росстандарта от 07.02.2018 г. № 256 (приложение В), вместимостью 10, 50 дм3;
-
- эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82;
-
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н20ГА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;
-
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара в месте подписи поверителя.
Изготовитель
Акционерное общество «Транснефть - Центральная Сибирь»
(АО «Транснефть - Центральная Сибирь») (в 2003 г. - ОАО «Центрсибнефтепровод»)
ИНН 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, 24
Телефон: (3822) 27-54-58; факс: (3822) 27-54-26
E-mail: mncs@tom.transneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а
Телефон: (3822) 55-44-86; факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Резервуары представляют собой горизонтальные цилиндрические сосуды с плоскими, сферическими и усечено коническими днищами, оснащенные технологическими люками, приемо-раздаточными патрубками.
Резервуары горизонтальные стальные цилиндрические РГС-10 № 2 и РГС-5 №№ 3, 4 расположены по адресу: Томская область, АЗС, ЛАЭС «Лугинецкое».

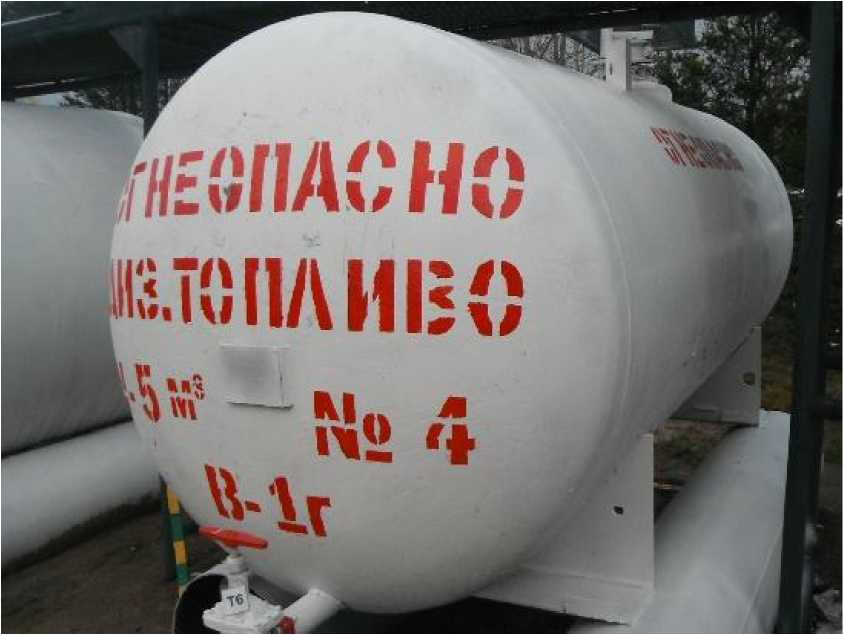

Общий вид резервуаров РГС-5 и РГС-10 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-10 № 2 |
1 шт. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-5 №№ 3, 4 |
2 шт. |
|
Паспорт на резервуар стальной горизонтальный цилиндрический РГС-10 |
- |
1 шт. |
|
Паспорт на резервуар стальной горизонтальный цилиндрический РГС-5 |
- |
2 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-10 |
РГС-5 | |
|
Номинальная вместимость резервуаров, м3 |
10 |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров, % |
±0,20 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +50 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
