Номер по Госреестру СИ: 75122-19
75122-19 Модули преобразователей напряжения аналого-цифровые
(серии KRYPTON)
Назначение средства измерений:
Модули преобразователей напряжения аналого-цифровые серии KRYPTON (далее -модули) предназначены для измерений напряжения постоянного тока и частоты сигналов.
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 1
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 2
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 3
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 4
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 5
Знак утверждения типа
Знак утверждения типана титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям преобразователей напряжения аналого-цифровым серии KRYPTONГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10-2 до 109 Гц
Поверка
Поверкаосуществляется по документу КРИПТОН.02-2018.МП «Инструкция. Модули преобразователей напряжения аналого-цифровые серии KRYPTON. Методика поверки», утвержденному ООО «КИА» 25 января 2019 г.
Основные средства поверки:
-
- калибратор многофункциональный CALIBRO 140 (регистрационный № 39949-15);
-
- генератор сигналов низкочастотный Г3-136 (регистрационный № 44849-10). Допускается применение аналогичных средств измерений, обеспечивающих
определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Изготовитель
Компания «DEWESoft d.o.o.», Словения
Адрес: Gabrsko 11a, SI-1420 Trbovlje Slovenia/Europa
Телефон (факс): +386-356-25-300
Е-mail: dewesoft@dewesoft.com
Заявитель
Общество с ограниченной ответственностью «ДЕВЕСОФТ РУС» (ООО «ДЕВЕСОФТ РУС»)
ИНН 7841504619
Адрес: 191023, г. Санкт-Петербург, ул. Караванная, д. 1, лит. А
Телефон (факс): +7 (921) 876-80-43
Е-mail: sales.russia@dewesoft.com
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Телефон (факс): +7 (495) 737-67-19
E-mail: VS-KIA@rambler.ru
Принцип действия модулей основан на согласовании, усилении и аналогово-цифровом преобразовании измеренных входных электрических сигналов от датчиков контроля различного вида параметров, дальнейшей обработке измерительной информации в ПК, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя.
Конструктивно модули представляют собой малогабаритные устройства в моноблочном алюминиевом корпусе с резиновыми защитными накладками. В основе схемотехнического исполнения модулей применены унифицированные 24-битные аналого-цифровые преобразователи с баллансировкой заряда либо последовательного приближения, с программно избираемой частотой дискретизации до 20 кГц на каждый измерительный входной сигнал. Модули содержат фильтры низких частот Баттерворта, Бесселя и Чебышева 2-го, 4-го и/или 8го порядков. На передней панели модулей расположены светодиодные индикаторы, разъемы: питания, интерфейса EhterCAT и соответствующих входов/выходов. Модули функционируют под управлением персонального компьютера (ПК). Обмен данными между модулем и ПК осуществляется с помощью кабеля ECAT- PC RJ45. Степень защиты модулей от проникновения твердых предметов и воды соответствует IP67.
По своему функциональному назначению модули могут быть объедены в измерительные системы. Связь между объединенными модулями осуществляется программно посредством интерфейса EhterCAT. При объединении модулей применяют блоки синхронизации ECAT Sync Junction, распределительные коробки питания Power Junction, модули цифрового ввода/вывода. Модули поддерживают функции интеграции с модулями всех типов производства компании «DEWESoft d.o.o.».
Модули в зависимости от функционального назначения выпускаются в различных модификациях, отличающихся количеством входных каналов и типом их разъемов с указанием соответствующего обозначения в названии модификации модуля:
1х,.. ,,пх - количество (n) входных каналов;
STG - аналоговые входы для измерений напряжения постоянного тока и установки коэффициента рассогласования резистивных мостовых схем (полный мост, полумост, четвертьмост с сопротивлением плеча 120/350 Ом, опционально попарные комбинации сопротивлений 100, 1000, 1500 и 5000 Ом, программируемый внутренний шунт 100 кОм), разъемы типа DSUB-9 или разъемы LEMO типа L2B10f. Аналоговые входы STG могут
использоваться для подключения датчиков деформации с питанием от 0,5 до 12 В по 3-х, 4-х, 5-ти и 6-ти проводной схемам, ток питания от 0 до 45 мА, для включения потенциометрических датчиков, токовых датчиков с использованием внешнего прямого шунта, датчиков с токовой петлёй от 4 до 20 мА с использованием внешнего шунта с петлёй питания, для питания датчиков IEPE/ICP DeltaTron/Isotron при комплектовании входов внешними адаптерами тип DSI-ACC. Опционально аналоговые входы STG могут комплектоваться внешними адаптерами/16-ти канальными блоками адаптеров типа DSI-LVDT с автоматической идентификацией, с переключаемыми несущими частотами 4 кГц и 10 кГц, селективно задаваемыми внешним генератором несущей частотой в диапазоне от 10 Гц до 10 МГц, с подстройкой фазы для подключения динамических датчиков деформаций и индуктивных датчиков линейных перемещений на несущих частотах с допустимой длиной кабельных линий до 500 м;
LV - аналоговые входы для измерений напряжения постоянного тока, разъемы типа BNC или 4-х контактные разъемы LEMO;
ТН-HV - аналоговые входы для измерений напряжения постоянного тока с внутренней компенсацией холодного спая для подключения термопар типов K, J, T, R, S, N , E, C, B, разъемы LEMO типа REDEL H02;
CNT -входы, поддерживающие совместимость по уровню сигнала TTL (transistortransistor logic), разъемы LEMO типа L1T7f. Входы CNT могут использоваться для подключения счетчиков, датчиков формы волны, энкодеров, тахометров, датчиков положения зуба зубчатого колеса.
Могут быть использованы дополнительные индексы в обозначении модулей, к примеру, KRYPTONi, где i - обозначение изолированных входов с гальванической развязкой.
Примеры обозначений:
KRYPTON^STG - 6-канальный модуль с аналоговыми входами типа STG,
входы с дифференциальным подключением.
KRYPTONi-1 \LV-BNC - 1-канальный модуль с аналоговым изолированным входом с гальванической развязкой, типа LV, разъем BNC.
Внешний вид типовых модификаций модулей приведен на рисунках 1 - 6. Пломбирование модулей не предусмотрено.

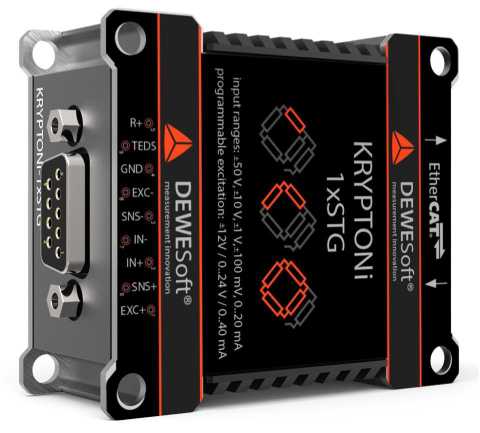

Рисунок 1 - Внешний вид модификаций модулей KRYPTONi-1хSTG с разъемами типа D-SUB-9

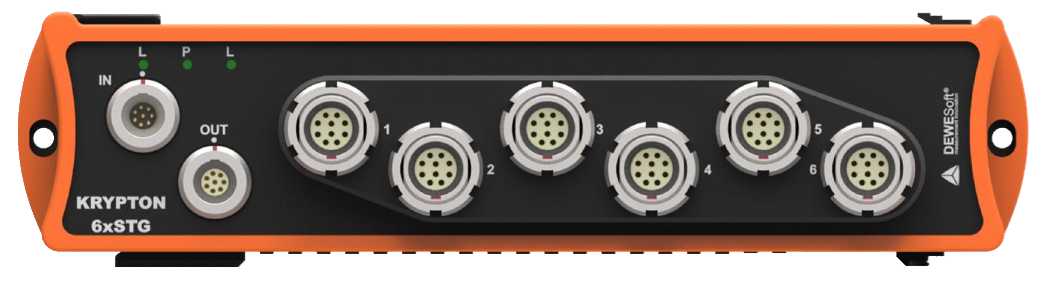

Рисунок 2 - Внешний вид модификаций модулей и KRYPTON-6хSTG с разъемами LEMO типа L2B10f

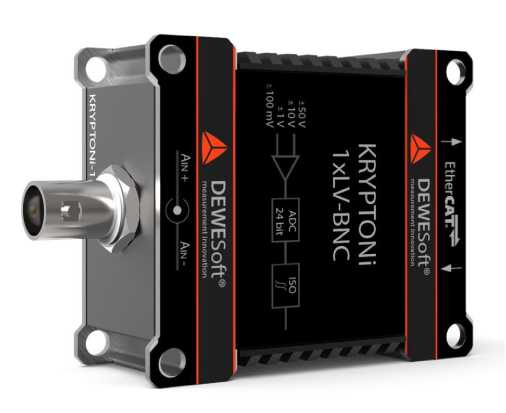

Рисунок 4 - Внешний вид модификаций модулей KRYPTONi-1xLV с разъемами типа BNC
х X <
-О с!

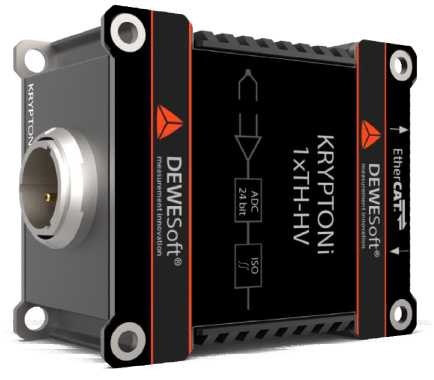

Рисунок 5 - Внешний вид модификаций модулей KRYPTONi-IxTH-HV с разъемами LEMO типа REDEL H02

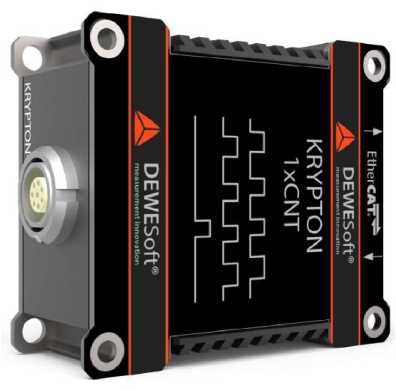

Рисунок 6 - Внешний вид модификаций модулей KRYPTON-lxCNT с разъемами LEMO типа L1T7f
Таблица 4 - Комплектность модулей
Наименование |
Обозначение |
Количество |
Модуль преобразователей напряжения аналого-цифровой серии KRYPTON |
- |
1 шт. |
Комплект принадлежностей |
- |
1 шт. |
Руководство по эксплуатации |
КРИПТОН.02-2018.РЭ |
1 экз. |
Паспорт |
КРИПТОН.02-2018.ПС |
1 экз. |
Методика поверки |
КРИПТОН.02-2018.МП |
1 экз. |
