Номер по Госреестру СИ: 53337-13
53337-13 Преобразователи напряжения измерительные аналого-цифровые многоканальные
(DEWE-43A, DEWE-101 (MINITAUR))
Назначение средства измерений:
Преобразователи напряжения измерительные аналого-цифровые многоканальные DEWE-43A, DEWE-101 (MINITAUR) предназначены для измерения мгновенных значений напряжения, в том числе в резистивных мостовых схемах, а также с выхода первичных измерительных преобразователей различных величин.
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 27.03.2024
Номер записи - 143247
ID в реестре СИ - 365647
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, мод. DEWE-101, DEWESoft DEWE-101, DEWE-43М (MINITAUR), DEWE-43A, DEWE-101 (MINITAUR), DEWE-43A, DEWE-43-A, DEWE-43 A, DEWE-101-MINITAUR-1-С2D, DEWE-101-MINITAUR-1-C2D, DEWE-101 DS-MINITAUR-1-C2D, DEWE-101 -MINITAUR-1-C2D, DEWE-101 (MINITAUR),
Производитель
Изготовитель - Компания "DEWESoft d.o.o."
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 60
Выдано извещений - 0
Кол-во периодических поверок - 37
Кол-во средств измерений - 24
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№545 от 2018.03.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№2142 от 2018.10.12 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи напряжения измерительные аналого-цифровые многоканальные (DEWE-43A, DEWE-101 (MINITAUR))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "DEWESoft d.o.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53324-13 22.04.2018 |
Блоки измерительные с модулями преобразователей напряжения аналого-цифровых, SIRIUS (блоки) ACC, ACC+CNT, MULTI, STG, HV (модули) Компания "DEWESoft d.o.o." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
53337-13 27.03.2024 |
Преобразователи напряжения измерительные аналого-цифровые многоканальные, DEWE-43A, DEWE-101 (MINITAUR) Компания "DEWESoft d.o.o." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
70732-18 28.03.2028 |
Модули преобразователей напряжения аналого-цифровые, SIRIUS Компания "DEWESoft d.o.o." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
75122-19 31.05.2024 |
Модули преобразователей напряжения аналого-цифровые, серии KRYPTON Компания "DEWESoft d.o.o." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Преобразователи напряжения измерительные аналого-цифровые многоканальные (DEWE-43A, DEWE-101 (MINITAUR))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ДЕВЕСОФТ РУС" (RA.RU.312889) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 11 | 0 | 6 | 0 | 6 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 5 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи напряжения измерительные аналого-цифровые многоканальные (DEWE-43A, DEWE-101 (MINITAUR))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2200 | 3856 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1296 | 3856 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1150 | 3856 |
|
ФБУ Ярославский ЦСМ Ярославская область |
10776 | 3856 |
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
|
класс риска идентификационное наименование идентификационный номер версии |
А по WELMEC 7.2 для категории II |
|
DEWESoft 7.0 и выше |
место пломбирования

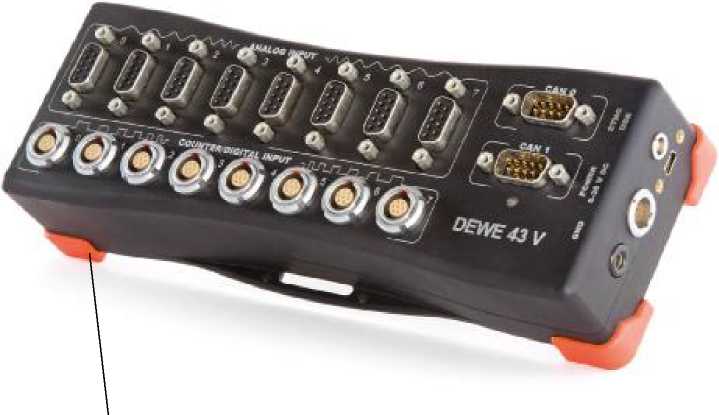

фотография 1 - общий вид DEWE-43A
место пломбирования

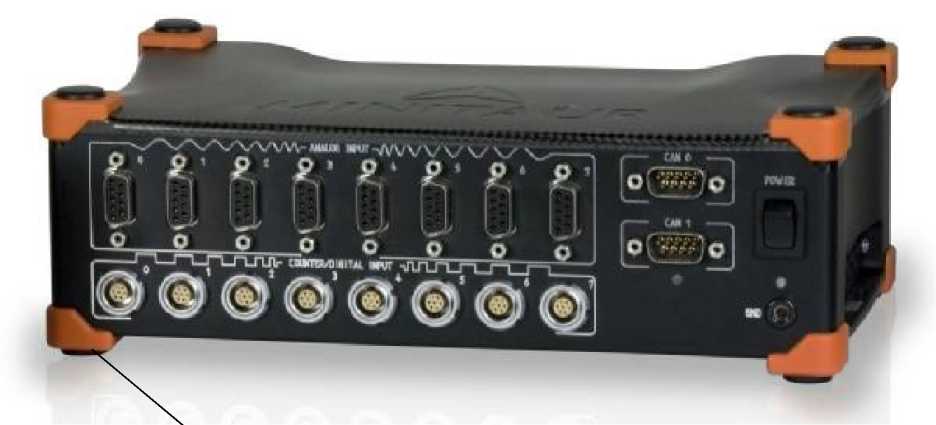

фотография 2 - общий вид DEWE-101 (MINITAUR)

Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы и схемы измерений изложены в разделах 3 - 6 руководства пользователя.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным аналого-цифровым многоканальным DEWE-43A, DEWE-101 (MINITAUR)
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.027-2001. «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 005/551-2013 «Преобразователи напряжения измерительные аналого-цифровые многоканальные DEWE-43A, DEWE-101 (MINITAUR)», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 15.03.2013 г.
Средства поверки:
|
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
калибратор напряжения относительная погрешность установки постоянного напряжения 1 В; 10 В не более ± 0,015 % 0,1 В не более ± 0,04 % 0,01 В не более ± 0,2 % |
калибратор универсальный Fluke 9100 относительная погрешность установки постоянного напряжения 0,1 В; 1 В; 10 В не более ± 0,011 % 0,01 В не более ± 0,05 % |
|
вольтметр относительная погрешность измерения постоянного напряжения 10 В не более ± 0,025 % |
мультиметр цифровой Keithley 2000 относительная погрешность измерения постоянного напряжения 10 В не более ± 0,0035 % |
Изготовитель
Компания “DEWESoft d.o.o.”, Словения; Gabrsko 11a, 1420 Trbovlje, тел. +386 (0)3 56
25 306, факс +386 (0)3 56 25 301, email dewesoft@dewesoft.si
Заявитель
ЗАО «АКТИ-Мастер», г. Москва
125438, г. Москва, 4-й Лихачевский пер., 15; тел./факс (499)154-74-86
Принцип действия основан на аналогово-цифровом преобразовании (сигма-дельта типа) мгновенного значения напряжения в цифровой код с разрядностью 24 бит. Преобразованный в цифровой код сигнал отображается в окне программы в различных формах с отсчетом значений измеряемого напряжения. В каждом канале имеются выход постоянного напряжения для питания первичных измерительных преобразователей, а также выходы прецизионного постоянного напряжения для питания резистивных мостовых схем, что позволяет использовать обе модели для измерения различных неэлектрических величин при использовании соответствующих первичных измерительных преобразователей. Каждый канал имеет цифровые входы для синхронизации процесса измерений на аналоговых входах. Каналы являются независимыми и могут конфигурироваться пользователем с установкой диапазонов, параметров измерения, и формы отображения измерительной информации.
Модель DEWE-101 (MINITAUR) укомплектована встроенным модулем GPS (скорость обновления 1 Гц или 100 Гц по заказу) и антенной GPS, что позволяет осуществлять процесс измерений с регистрацией координат и скорости объектов.
Передача данных и связь с периферийными и сетевыми устройствами осуществляется по шине CAN, которая позволяет создавать системы, состоящие из двух и более измерительных устройств. В таких системах на основе модели DEWE-101 (MINITAUR) объекты измерений могут быть разнесены в пространстве по любым координатам, где возможен устойчивый прием сигналов GPS.
Модель DEWE-43A применяется в комплекте с подключаемым по интерфейсу USB 2.0 внешним компьютером, на котором должна быть установлена операционная система Windows.
Модель DEWE-101 (MINITAUR) имеет встроенный компьютер с установленной операционной системой Windows, и может быть подключена к различным периферийным устройствам (монитор, клавиатура, мышь, сетевое оборудование).
Конструктивно преобразователи напряжения измерительные аналого-цифровые многоканальные DEWE-43A, DEWE-101 (MINITAUR) выполнены в виде моноблока.
Внешний вид модели DEWE-43A показан на фотографии 1, модели DEWE-101 (MINITAUR) на фотографии 2.
По условиям эксплуатации преобразователи напряжения измерительные аналогоцифровые многоканальные DEWE-43A, DEWE-101 (MINITAUR) соответствуют группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур от минус 20 до + 60 °C.
|
наименование и обозначение |
кол-во |
|
преобразователь напряжения измерительный аналого-цифровой многоканальный DEWE-43A, DEWE-101 (MINITAUR) |
1 шт. по заказу |
|
компакт-диск CD с драйвером и программным обеспечением DEWESoft |
1 шт. |
|
адаптер сетевой |
1 шт. по заказу |
|
принадлежности (адаптеры, кабели) |
по заказу |
|
DEWE-43A. Руководство пользователя (справочное техническое руководство) |
1 шт. |
|
DEWE-101 (MINITAUR). Руководство пользователя (паспорт изделия) |
1 шт. |
|
DEWESoft 7.0.3. Программа сбора, обработки, анализа и хранения данных. |
1 шт. |
|
методика поверки МП 005/551-2013 |
1 шт. |
|
количество каналов |
8 |
|
АНАЛОГОВЫЕ ВХОДЫ | |
|
количество разрядов сигма-дельта АЦП |
24 бит |
|
диапазон входного напряжения |
± 10; ± 1; ± 0,1; ± 0,01 В |
|
входной импеданс дифференциальное подключение несимметричное подключение |
20 МОм / 47 пФ 10 Ом/33 пФ |
|
максимальная скорость выборки |
2М05 /с |
|
пределы допускаемой основной погрешности измерения напряже при температуре 23 ± 5 °C DEWE-43A диапазон 10 В |
ния U i (5 1 о ' • и i 1.....мВ)............................................... |
|
диапазон 1 В диапазоны 0,1 В; 0,01 В DEWE-IOI (MINITAUR) диапазон 10 В |
± (510 '• 1 • 0.2 мВ) ±(510^-U + 0,l мВ) ± (110 '• 1 • 1 мВ) |
|
диапазон 1 В |
± (1 • 1СГ3 • и + 0.5 мВ) |
|
диапазоны 0,1 В; 0,01 В |
± (110 '• 1 • 0.1 мВ) |
|
пределы дополнительной погрешности измерения напряжения U в рабочем диапазоне температур | |
|
диапазон 10 В |
±(410 -U + 0,2 мВ)/°С |
|
диапазон 1 В диапазоны 0,1 В; 0,01 В |
± (4 10 5■ U + 22 мкВ) °C ± (4М0-5 • U + 4 мкВ)/ оС |
|
АНАЛОГОВЫЕ ВЫХОДЫ | |
|
выход напряжения питания измерительных преобразователей |
12 ± 1 В (макс. ток 400 мА) |
|
напряжение питания резистивных мостовых схем |
10 В |
|
пределы допускаемой основной погрешности установки напряжения при температуре 23 ± 5 оС |
± 0,1 % |
|
пределы дополнительной погрешности установки напряжения в рабочем диапазоне температур |
± 0,4 мВ/ оС |
|
тип разъема для аналоговых входов и выходов |
D-SUB 9 pin |
|
ЦИФРОВЫЕ ВХОДЫ | |
|
логический уровень «0» |
± 0,7 В |
|
логический уровень «1» разрешение счетчика тип разъема для цифровых входов |
от + 2 до + 5 В 32 бит LEMO FGG |
|
вход для антенны GPS |
SMA(f) |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
|
габаритные размеры (длина х ширина х высота), мм | |
|
DEWE-43A |
225x80x45 |
|
DEWE-101 (MINITAUR) |
245x145x70 |
|
масса, не более | |
|
DEWE-43A |
720 г |
|
DEWE-101 (MINITAUR) |
2000 г |
|
напряжение питания постоянного тока |
от 6 до 36 В |
|
потребляемая мощность, не более | |
|
DEWE-43A |
11 Вт |
|
DEWE-101 (MINITAUR) |
50 Вт |
|
условия эксплуатации |
группа 3 ГОСТ 22261-94 |
|
температура окружающей среды рабочие условия применения |
от - 20 до + 60 °C |
|
условия транспортирования и хранения |
от - 40 до + 85 °C |
|
относительная влажность воздуха при температуре + 60 °C |
до 95 % (без конденсата) |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность |
по ГОСТ Р 52319-2005 |
