Номер по Госреестру СИ: 70732-18
70732-18 Модули преобразователей напряжения аналого-цифровые
(SIRIUS)
Назначение средства измерений:
Модули преобразователей напряжения аналого-цифровые SIRIUS (далее - модули) предназначены для воспроизведения и измерений напряжения постоянного и переменного токов, измерений заряда и коэффициента рассогласования мостовых схем.
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 1
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 2
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 3
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 4
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 5
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 6
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 7
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 8
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2028
Номер записи - 162587
ID в реестре СИ - 384987
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SIRIUSi-HS-4xHV-2xLV-2xLV+, SIRIUSi-HD-ACC, SIRIUSi-8xSTG, SIRIUSi-8xACC, SIRIUSi-6xCHG-2xCHG+-8xAO, SIRIUSi-5xACC-3xLV, SIRIUSe-HD-16xSTGS, SIRIUSe-HD-16xACC, SIRIUS-STGM, SIRIUS-STG, SIRIUS-HD-16xSTGS, SIRIUS-8хSTG, SIRIUS-8xSTGM+, SIRIUS-8xSTGM, SIRIUS-8xSTG, SIRIUS-8xACC, SIRIUS CHG (R2D), SIRIUS ACC, SIRIUS, R8DB,
Производитель
Изготовитель - Компания "DEWESoft d.o.o."
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 502
Выдано извещений - 0
Кол-во периодических поверок - 90
Кол-во средств измерений - 96
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 711 дн.
Приказы РСТ, где упоминается данный тип СИ
№565 от 2018.03.28 Об утверждении типов средств измерений
№401 от 2023.02.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (27)
Наличие аналогов СИ: Модули преобразователей напряжения аналого-цифровые (SIRIUS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70732-18 Модули преобразователей напряжения аналого-цифровые (SIRIUS) Компания "DEWESoft d.o.o." (СЛОВЕНИЯ ) |
46517-11 Комплексы измерительные магистрально-модульные (MIC-M) ООО "НПП "Мера" (РОССИЯ г.Мытищи) |
Все средства измерений ООО "НПП "Мера"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53324-13 22.04.2018 |
Блоки измерительные с модулями преобразователей напряжения аналого-цифровых, SIRIUS (блоки) ACC, ACC+CNT, MULTI, STG, HV (модули) Компания "DEWESoft d.o.o." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
53337-13 27.03.2023 |
Преобразователи напряжения измерительные аналого-цифровые многоканальные, DEWE-43A, DEWE-101 (MINITAUR) Компания "DEWESoft d.o.o." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
70732-18 28.03.2028 |
Модули преобразователей напряжения аналого-цифровые, SIRIUS Компания "DEWESoft d.o.o." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
75122-19 31.05.2024 |
Модули преобразователей напряжения аналого-цифровые, серии KRYPTON Компания "DEWESoft d.o.o." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Комплексы измерительные магистрально-модульные (MIC-M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 37 | 0 | 37 | 0 | 0 | 0 | 0 | |||
| ООО "ДЕВЕСОФТ РУС" (RA.RU.312889) | 399 | 4 | 382 | 12 | 0 | 399 | 382 | 12 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 41 | 6 | 22 | 0 | 39 | 6 | 20 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Концерн "Океанприбор" (РОСС СОБ 3.00242.2014) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Комплексы измерительные магистрально-модульные (MIC-M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
5045 | 7160 |
|
ФБУ Калужский ЦСМ Калужская область |
15285 | 7160 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1150 | 7160 |
Программное обеспечение
Работа модулей осуществляется под управлением специализированного программного обеспечения DEWESoft, обеспечивающего циклический сбор измерительной информации; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов калибровки и тестирования измерительных каналов модулей, формирование соответствующих протоколов; обеспечение оперативной передачи результатов измерений программам пользователя.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий»
в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
идентификационное наименование ПО |
DEWESoft |
|
номер версии (идентификационный номер) ПО |
не ниже 7.2.10.18 |
|
цифровой идентификатор ПО |
8FEFBE7D |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на верхнюю часть модулей или на боковую часть функциональных модулей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям преобразователей напряжения аналого-цифровым SIRIUS
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10-2 до 109 Гц
Поверка
Поверкаосуществляется по документу SIRIUS.01-2018 МП «Инструкция. Модули преобразователей напряжения аналого-цифровые SIRIUS. Методика поверки», утвержденному ООО «АСК Экспресс» 30 января 2018 г.
Основные средства поверки:
Калибратор-вольтметр универсальный В1-28 (регистрационный номер в Федеральном информационном фонде 10759-86);
Мультиметр 3458А (рег. № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Компания «DEWESoft d.o.o.», Словения
Адрес: Gabrsko 11a, SI-1420 Trbovlje Slovenia/Europa
Телефон (факс): +386-356-25-300
Е-mail: dewesoft@dewesoft.com
Заявитель
Общество с ограниченной ответственностью «ДЕВЕСОФТ РУС» (ООО «ДЕВЕСОФТ РУС») ИНН 7841504619
Адрес: 191023, г. Санкт-Петербург, ул. Караванная, д.1, лит. А, офис 107 Телефон: +7(921)876-80-43
Е-mail: sales.russia@dewesoft.com
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)
Адрес: 111123, г. Москва, шоссе Энтузиастов, д. 64
Телефон (факс): +7(495)504-15-11
Е-mail: asc@asc-inc.ru
Принцип действия модулей при измерении напряжения постоянного и переменного токов, заряда основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов, дальнейшей обработке информации в персональном компьютере (ПК), её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Принцип действия модулей при воспроизведении напряжения постоянного и переменного токов основан на воспроизведении программно-заданных значений напряжения путем цифро-аналогового преобразования, усилении (ослаблении) и согласовании выходного сигнала.
Модули созданы на основе отдельных для каждого измерительного канала унифицированных плат АЦП и ЦАП:
-
- 24-битный двухъядерный АЦП с частотой дискретизации 200 кГц и с высоким динамическим диапазоном (стандартные модули серии SIRIUS);
-
- 24-битный двухъядерный АЦП с частотой дискретизации 200 кГц (модули с высокой плотностью каналов серии SIRIUS-HD);
-
- 16-битный АЦП с частотой дискретизации 1 МГц и аналоговым фильтром зеркальных частот (высокоскоростные модули серии SIRIUS-HS);
-
- 24-битный ЦАП с частотой дискретизации 200 кГц (SIRIUS-AOUT).
Модули серий SIRIUS и SIRIUS-HS имеют 4 или 8 входных аналоговых каналов, модули серии SIRIUS-HD имеют 16-канальное исполнение, при этом аналоговые каналы могут быть как с дифференциальным подключением, так и с гальванической развязкой. Модули имеют внутренний процессор, производящий цифровую обработку входных сигналов от первичных преобразователей и содержат программно-подключаемые фильтры низких частот Баттерворта, Бесселя и Чебышева 2-го, 4-го и/или 8-го порядков.
Стандартные модули серии SIRIUS могут комплектоваться программно-управляемыми аналоговыми выходами на основе 24-битных ЦАП, разъём типа BNC.
Модули имеют различные конструктивные решения для формирования многоканальных систем различных типов (модульных, корпусных и стоечных) и обеспечивают возможность подключения датчиков с кабельными линиями связи длиной до 500 м.
Для независимого применения отдельных модулей и для формирования модульных и корпусных систем применяются модули в моноблочном пластиковом или металлическом корпусе. На передней панели корпуса расположены разъемы аналоговых входов, CAN и/или счётно-цифровых входов/выходов, а на задней - разъемы интерфейсов USB и EtherCAT (опциональная возможность), разъемы питания, внешней синхронизации и каналов аналоговых выходов.
Модульная система формируется путем вертикального объединения модулей с помощью системы крепления (защелкивающийся механизм). В корпусной системе используется жесткое винтовое крепление корпусов модулей друг к другу. В указанных конфигурациях модули функционируют под управлением внешнего ПК посредством интерфейса USB. В качестве управляющего может выступать как стандартный ПК, так и высокопроизводительный ПК SBOX с сетевым интерфейсом Ethernet, выполненный в том же форм-факторе, что и модули SIRIUS, и интегрированный в модульный набор или корпус.
Для формирования стоечных многоканальных модульных систем применяются функциональные модули, устанавливаемые в базовые блоки (стойки) с интегрированным ПК SBOX c сетевыми интерфейсами Ethernet и EtherCAT:
- стойка SIRIUS R8 (от 1 до 8 модулей, от 8 до 128 аналоговых каналов ), в составе стойки ПК в модульном исполнении SBOX-R8;
-
- стойка с экраном SIRIUS R8D(B) (от 1 до 8 модулей, от 8 до 128 аналоговых каналов), в составе стойки ПК в модульном исполнении SBOX-R8 и сенсорный 17-дюймовый экран Full-HD;
-
- портативная стойка SIRIUS R2D(B) (от 1 до 2 модулей, от 8 до 32 аналоговых каналов), в составе стойки ПК в модульном исполнении SBOX и сенсорный 12,1-дюймовый сенсорный экран Full-HD;
-
- 19-дюймовая стойка SIRIUS R3 на базе ПК (от 1 до 3 модулей, от 8 до 48 аналоговых каналов).
Примечание: Индексы в обозначении модулей: m - компактный 4-х канальный (SIRIUSm); i - входы с гальванической развязкой; f - безвентиляторные, для пылезащищенного исполнения; r - функциональный модуль для стоечного исполнения; отсутствует индекс -стандартный моноблочный модуль c дифференциальными входами. Наличие дополнительных индексов B и e указывает на портативное исполнение с аккумуляторными батареями и на наличие гнезда интерфейса EtherCAT, соответственно.
Пример обозначения: SIRIUSmife - компактный модуль со входами с гальванической развязкой в безвентиляторном исполнении с наличием интерфейса EtherCAT.
Обозначение входных каналов, указанных на модулях в зависимости от функциональных возможностей и типов входных разъемов, где индекс «+» означает наличие каналов цифрового и счётного ввода/вывода.
АСС/АСС+ - аналоговые входы по напряжению, питание датчиков
IEPE/ICP/DeltaTron/Isotron, разъем типа BNC.
CНG/CHG+ - аналоговые входы по напряжению и заряду, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа BNC (опционально TNC, L2B7f).
HV/HV+ - аналоговые входы высоковольтного напряжения, штекерный разъем.
LV/LV+ - аналоговые входы по напряжению, мостовое включение датчика деформации с напряжением питания датчиков от 2 до 30 В биполярное, от 0 до 24 В однополярное, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB9 (опциально - BNC, штекерный). Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT с автоматической идентификацией, с переключаемыми несущими частотами 4 кГц и 10 кГц, с подстройкой фазы, предназначенными для подключения датчиков деформаций и датчиков линейных перемещений на соответствующих несущих частотах (опционально возможна установка промежуточного значения несущей частоты из диапазона от 4 до 10 кГц).
MULTI - аналоговые входы по напряжению, мостовое, полумостовое (1 кОм), четвертьмостовое (120/350 Ом) включение датчика деформации с питанием от 0,1 до 12 В по 3х, 4-х, 5-ти и 6-ти проводной схемам (программируемый шунт 59,88 кОм), аналоговые выходы по напряжению, каналы цифрового ввода/вывода, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB15 (опциально - L2B16f). Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT
STGWSTGM+ - аналоговые входы по напряжению, мостовое, полумостовое (1 кОм), четвертьмостовое (120/350 Ом, опционально 100/1000/1500/5000 Ом и прочие попарные комбинации сопротивлений), включение датчика деформации с питанием от 0,1 до 12 В при токе питания от 0,1 до 45 мА по 3-х, 4-х, 5-ти и 6-ти проводной схемам (программируемый шунт 59,88 кОм), включение потенциометрического датчика, токового датчика с использованием внешнего прямого шунта, датчика 4-20 мА с токовой петлёй с использованием внешнего шунта с петлёй питания, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB9 (опциально -L2B7f, L2B10f). Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT.
STG/STG+ - аналоговые входы по напряжению, мостовое, полумостовое, четвертьмостовое (120/350 Ом, опционально 100/1000/1500/5000 Ом и прочие попарные комбинации сопротивлений) включение датчика деформации с питанием от 0,1 до 20 В при токе питания от 0,1 до 100 мА по 3-х, 4-х, 5-ти и 6-ти проводным схемам, (программируемый шунт 59,88/175 кОм), включение потенциометрического датчика, датчика сопротивления, терморезистивного датчика с диапазоном измерений от -200 °С до +850 °С, токового датчика с использованием внешнего прямого шунта, датчика 4-20 мА с токовой петлёй с использованием внешнего шунта с петлёй питания, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB9 (опциально - L2B7f, L2B10f). Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT
STGS - аналоговые входы по напряжению, мостовое , полумостовое (1 кОм), четвертьмостовое (120/350 Ом, опционально 100/1000/1500/5000 Ом и прочие попарные комбинации сопротивлений) включение датчика деформации с питанием от 0,1 до 12 В при токе питания от 0 до 45 мА по 3-х, 4-х, 5-ти и 6-ти проводным схемам (программируемый шунт 100 кОм), включение потенциометрического датчика, токового датчика с использованием внешнего прямого шунта, датчика 4-20 мА с токовой петлёй с использованием внешнего шунта с петлёй питания, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB9. Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT.
Диапазон балансировки мостовых схем относительно диапазона измерений коэффициента рассогласования для всех типов модулей составляет 100 %.
По требованию заказчика в одном модуле могут быть объединены различные типы входных каналов, при этом допускается комбинировать входные каналы только одной серии (стандартные, SIRIUS-HD или SIRIUS-HS). Общий вид модулей в различных конфигурациях приведен на рисунках 1-5. Корпуса модулей являются неразборными без применения специальных инструментов и не имеют настроечных и регулировочных элементов. Пломбирование модулей не предусмотрено.

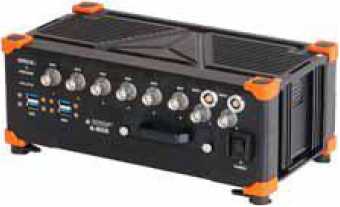

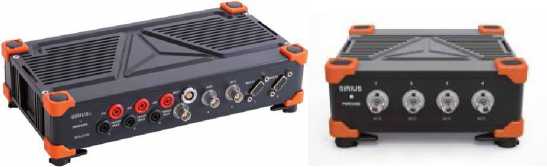

Рисунок 1 - Общий вид модулей SIRIUS

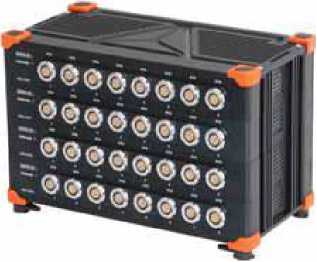

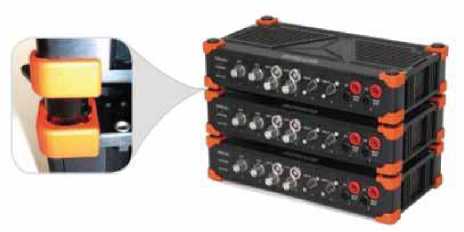

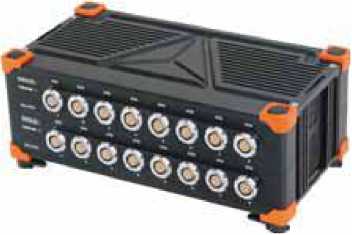

Рисунок 2 - Общий вид корпусной конфигурации модульных систем
|
ж» *.. * | |||||||
|
Т‘ » |
X |
х. |
-• |
X. |
■»© | ||
|
- Й| ж |
•« |
х. |
X. |
-• |
X |
'=© * | |
|
|< |
О- |
X. |
X. |
-• |
X. |
• | |
|
II "О |
*• |
<Х?*-. .. > |
X |
X. |
-• |
X. |
■=© |
|
.. • и |
•s>- |
X. |
X. |
-• |
X | ||
|
•• |
X. |
X. |
-• |
X. |
■X • | ||
|
г 1 |
• ■ |
х. |
X |
•« |
X |
'=© -• | |
|
: • |
•• |
•О- |
X. |
X. |
•« |
X. |
■=.© -• |
|
; о |
X |
•Э- |
X |
X |
X |
X |
X X |
|
• |
• |
• |
• |
• |
* • |

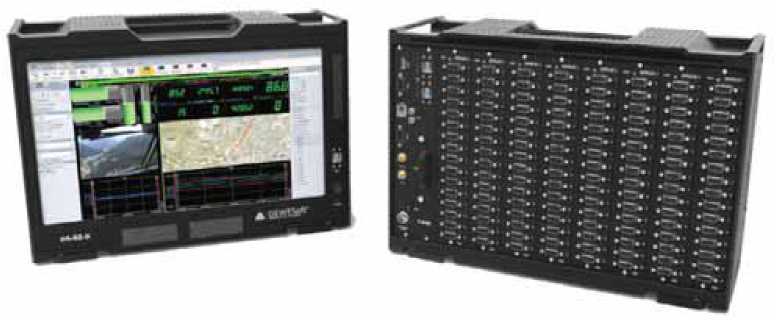

Рисунок 3 - Общий вид стоек SIRIUS R8 (слева) и SIRIUS R2D (справа)

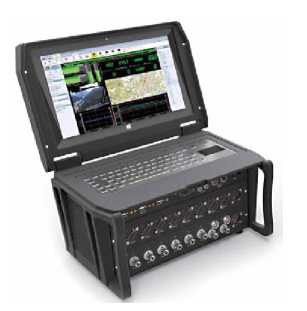

Рисунок 4 - Внешний вид стойки SIRIUS R8D

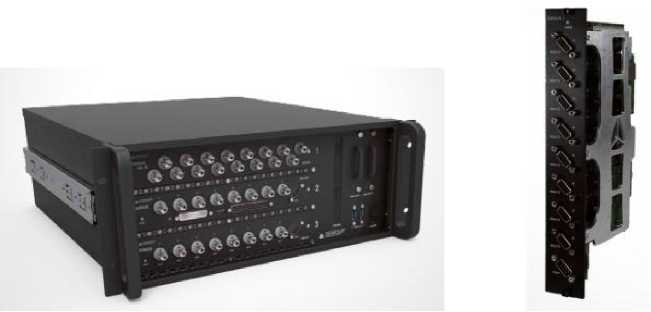

Рисунок 5 - Внешний вид стойки SIRIUS R3 (слева) и функционального модуля (справа)
Таблица 6 - Комплектность модулей
|
Наименование |
Обозначение |
Количество |
|
Модуль преобразователей напряжения аналогоцифровой SIRIUS (в зависимости от заказа) |
1 шт. | |
|
Адаптер сетевого питания AC/DC |
- |
1 шт. |
|
Комплект кабелей и аксессуаров |
- |
1 к-т |
|
Специальное программное обеспечение |
DEWESoft |
1 USB flash drive* |
|
Руководство по эксплуатации |
SIRIUS.01-2018 РЭ |
1 экз.* |
|
Паспорт |
SIRIUS.01-2018 ПС |
1 экз. |
|
Методика поверки |
SIRIUS.01-2018 МП |
1 экз.* |
|
* Количество определяется при заказе | ||
Таблица 2 - Метрологические характеристики стандартных модулей серии SIRIUS
|
Наименование характеристики |
Значение |
|
SIRIUS-АСС (SIRIUS-ACC+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -10 до +10 |
|
Верхние пределы (ВП) поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,5; 10 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % |
±0,12 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,5 В для ВП 10 В |
1 10 |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: в диапазоне частот от 1 до 50 кГц включ. в диапазоне частот св. 50 до 100 кГц включ. в диапазоне частот св. 100 до 200 кГц |
0,494-Fs 0,49<FS 0,38<FS |
|
Долговременный дрейф за 48 часов, не более, мкВ |
4 |
|
SIRIUS-CHG (SIRIUS-CHG+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -10 до +10 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,5; 10 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,5 В для ВП 10 В |
1 10 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % |
±0,05 |
|
Диапазон измерений заряда (амплитудные значения), пКл |
от -100000 до +100000 |
|
Верхние пределы поддиапазонов измерений заряда (амплитудные значения), пКл |
10000 100000 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, пКл, не более: для ВП 10000 пКл для ВП 100000 пКл |
0,1 0,3 |
|
Наименование характеристики |
Значение |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: | |
|
в диапазоне частот от 1 до 50 кГц включ. |
0,494<FS |
|
в диапазоне частот св. 50 до 100 кГц включ. |
0,49-Fs |
|
в диапазоне частот св. 100 до 200 кГц |
0,38<FS |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений заряда на частоте 1 кГц, % |
±0,07 |
|
SIRIUS-HV (SIRIUS-HV+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -1200 до +1200 |
|
Верхние пределы (ВП) поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
50;1200 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: | |
|
для ВП 50 В |
15 |
|
для ВП 1200 В |
100 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений | |
|
напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % |
±0,05 |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: | |
|
в диапазоне частот от 1 до 50 кГц включ. |
0,494-Fs |
|
в диапазоне частот св. 50 до 100 кГц включ. |
0,49-Fs |
|
в диапазоне частот св. 100 до 200 кГц |
0,38<FS |
|
SIRIUS-LV (SIRIUS-LV+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -200 до +200 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,1; 1; 10; 200 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: | |
|
для ВП 0,1 В |
1 |
|
для ВП 1 В |
2 |
|
для ВП 10 В |
2 |
|
для ВП 200 В |
40 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений | |
|
напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % |
±0,05 |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: | |
|
в диапазоне частот от 1 до 50 кГц включ. |
0,494-Fs |
|
в диапазоне частот св. 50 до 100 кГц включ. |
0,49-Fs |
|
в диапазоне частот св. 100 до 200 кГц |
0,38<FS |
|
SIRIUS-MULTI (SIRIUS-MULTI+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -10 до +10 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,05; 0,1; 1; 10 |
|
Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В |
от 0,1 до 1000 |
|
Наименование характеристики |
Значение |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: | |
|
для ВП 0,05 В |
0,2 |
|
для ВП 0,1 В |
1 |
|
для ВП 1 В |
1 |
|
для ВП 10 В |
2 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, %: | |
|
для ВП 0,05 В |
±0,45 |
|
для ВП 0,1 В |
±0,25 |
|
для ВП 1 и 10 В |
±0,15 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % |
±0,05 |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: | |
|
от 1 до 50 кГц включ. |
0,494<FS |
|
св. 50 до 100 кГц включ. |
0,49-Fs |
|
св. 100 до 200 кГц |
0,38-Fs |
|
SIRIUS-STGM (SIRIUS-STGM+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -10 до +10 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,05; 0,1; 1; 10 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: | |
|
для ВП 0,05 В |
0,5 |
|
для ВП 0,1 В |
1 |
|
для ВП 1 В |
1 |
|
для ВП 10 В |
2 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений | |
|
напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % |
±0,05 |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: | |
|
от 1 до 50 кГц включ. |
0,494-Fs |
|
св. 50 до 100 кГц включ. |
0,49-Fs |
|
св. 100 до 200 кГц |
0,38-Fs |
|
Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В |
от 0,1 до 1000 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц при питании полумостовой 4-х или 5-ти проводной схемы напряжением 5 В, мкВ, не более |
5 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % |
±0,05 |
|
Долговременный дрейф за 48 часов, не более, мкВ |
4 |
|
SIRIUS-STG (SIRIUS-STG+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -50 до +50 |
|
Наименование характеристики |
Значение |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,1; 1; 10; 50 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: | |
|
для ВП 0,1 В |
1 |
|
для ВП 1 В |
1 |
|
для ВП 10 В |
2 |
|
для ВП 50 В |
10 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % |
±0,05 |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: | |
|
от 1 до 50 кГц включ. |
0,494-Fs |
|
св. 50 до 100 кГц включ. |
0,49-Fs |
|
св. 100 до 200 кГц |
0,38-Fs |
|
Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В |
от 0,1 до 1000 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц при питании полумостовой 4-х или 5-ти проводной схемы напряжением 5 В, мкВ, не более |
5 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % |
±0,05 |
|
Долговременный дрейф за 48 часов, мкВ, не более |
4 |
|
АНАЛОГОВЫЕ ВЫХОДЫ | |
|
Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудные значения), В |
от -10 до +10 |
|
Пределы допускаемой приведённой (к ВП) погрешности воспроизведения напряжения постоянного тока и напряжения переменного на частоте 1 кГц, % |
±0,3 |
|
Ширина полосы пропускания по уровню минус 3 дБ, кГ ц, не менее |
40 |
|
Примечание - Значения уровней собственных шумов и пределов допускаемых приведенных (к ВП) погрешностей измерений напряжения постоянного и переменного токов, заряда и коэффициента рассогласования нормированы для режима измерений с балансировкой | |
|
усилителей | |
Таблица 3 - Метрологические характеристики модулей с высокой плотностью каналов серии SIRIUS-HD
|
Наименование характеристики |
Значение | |
|
SIRIUS-HD-ACC (SIRIUS-HD-ACC+) | ||
|
Диапазон измерений напряжения постоянного и переменного тока |
от -100 до +100 | |
|
(амплитудные значения), В | ||
|
Верхние пределы поддиапазонов измерений напряжения постоянного |
0,1; 1; 10; 100 | |
|
и переменного тока (амплитудные значения), В | ||
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: | ||
|
для ВП 0,1 В |
1 | |
|
для ВП 1 В |
2 | |
|
для ВП 10 В |
2 | |
|
для ВП 100 В |
20 | |
|
Наименование характеристики |
Значение |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: | |
|
от 1 до 50 кГц включ. |
0,494-Fs |
|
св. 50 до 100 кГц включ. |
0,49-Fs |
|
св. 100 до 200 кГц |
0,38-Fs |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, , % |
±0,07 |
|
SIRIUS-HD-LV | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -100 до +100 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,1; 1; 10; 100 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % |
±0,07 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: | |
|
для ВП 0,1 В |
1 |
|
для ВП 1 В |
2 |
|
для ВП 10 В |
2 |
|
для ВП 100 В |
20 |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: | |
|
от 1 до 50 кГц включ. |
0,494-Fs |
|
св. 50 до 100 кГц включ. |
0,49-Fs |
|
св. 100 до 200 кГц |
0,38-Fs |
|
Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В |
от 0,1 до 1000 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % |
±0,07 |
|
SIRIUS-HD-STGS | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -10 до +10 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,01; 0,1; 1; 10 |
|
Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: | |
|
для ВП 0,01 В |
0,5 |
|
для ВП 0,1 В |
1 |
|
для ВП 1 В |
2 |
|
для ВП 10 В |
2 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % |
±0,05 |
|
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: | |
|
от 1 до 50 кГц включ. |
0,494-Fs |
|
св. 50 до 100 кГц включ. |
0,49-Fs |
|
св. 100 до 200 кГц |
0,38-Fs |
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В |
от 0,1 до 1000 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % |
±0,05 |
|
Примечание - Значения уровней собственных шумов и пределов допускаемых приведенных (к ВП) погрешностей измерений напряжения постоянного и переменного токов, коэффициента рассогласования нормированы для режима измерений с балансировкой усилителей | |
Таблица 4 - Метрологические характеристики высокоскоростных модулей серии SIRIUS-HS
|
Наименование характеристики |
Значение |
|
SIRIUS-HS-ACC (SIRIUS-HS-ACC+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -1 до +10 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,2; 1; 5; 10 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % |
±0,07 |
|
Ширина полосы пропускания по уровню минус 3 дБ, кГц |
500 |
|
SIRIUS-HS-CEG (SIRIUS-HS-СНG+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -1 до +10 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,1; 0,2; 0,5; 1; 2; 5; 10 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока, % |
±0,07 |
|
Ширина полосы пропускания по уровню минус 3 дБ, кГц |
500 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения переменного тока: | |
|
в диапазоне частот до 10 кГц включ. |
±0,15 |
|
в диапазоне частот св. 10 до 100 кГц |
±2,10 |
|
Диапазон измерений заряда (амплитудные значения), пКл |
от -100000 до +100000 |
|
Верхние пределы поддиапазонов измерений заряда (амплитудные |
1000; 2000; 5000; 10000; |
|
значения), В |
20000; 50000; 100000 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений заряда на частоте 1 кГц, % |
±0,6 |
|
Ширина полосы пропускания в режиме измерений заряда, кГц |
200 |
|
SIRIUS-HS-HV (SIRIUS-HS-HV+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
±1600 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного |
20; 50; 100; 200; 400; |
|
и переменного тока (амплитудные значения), В |
800; 1600 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока, % |
±0,07 |
|
Ширина полосы пропускания по уровню минус 3 дБ, МГц: | |
|
для ВП 20 В |
2,0 |
|
для ВП 50 В |
1,2 |
|
для ВП 100; 200; 400; 800; 1600 В |
0,7 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения переменного тока, % в диапазоне частот до 10 кГц включ. в диапазоне частот св. 10 до 100 кГц включ. в диапазоне частот св. 100 до 1000 кГц |
и- и- £ £ |
|
SIRIUS-HS-LV (SIRIUS-HS-LV+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -100 до +100 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,05; 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50; 100 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока, %: для ВП 0,05; 0,1; 0,2 В для ВП 0,5; 1; 2; 5; 10; 20; 50; 100 В |
±0,25 ±0,12 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения переменного тока, %: в диапазоне частот до 10 кГц включ. в диапазоне частот св. 10 до 100 кГц включ. в диапазоне частот св. 100 до 500 кГц |
±0,15 ±2,1 ±10 |
|
Ширина полосы пропускания по уровню минус 3 дБ, МГц: для ВП 0,05; 0,1; 0,2 В для ВП 0,5; 1; 2; 5; 10; 20; 50; 100 В |
0,8 1,0 |
|
SIRIUS-HS-STG (SIRIUS-HS-STG+) | |
|
Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В |
от -50 до +50 |
|
Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В |
0,02; 0,04; 0,1; 0,2; 0,4; 1; 2; 5; 10 ;20; 50 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока, %: для ВП 0,05; 0,1; 0,2 В для ВП 0,5; 1; 2; 5; 10; 20; 50 В |
±0,10 ±0,07 |
|
Ширина полосы пропускания по уровню минус 3 дБ, МГц: для ВП 0,02; 0,04; 0,1; 0,5 В для ВП 0,4; 1; 2; 5; 10; 20; 50 В |
0,8 1,0 |
|
Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения переменного тока: в диапазоне частот до 10 кГц (включительно) в диапазоне частот от 10 до 100 кГц (включительно) в диапазоне частот от 100 до 500 кГц |
±0,15 ±2,1 ±10 |
|
Примечание - Значения уровней собственных шумов и пределов допускаемых приведенных (к ВП) погрешностей измерений напряжения постоянного и переменного токов, заряда нормированы для режима измерений с балансировкой усилителей | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 198 до 242 от 49 до 51 |
|
Наименование характеристики |
Значение | ||||
|
Габаритные размеры, масса, потребляемая мощность, не более: | |||||
|
Платформа |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
Потребляемая мощность, Вт |
|
МоДули: | |||||
|
Компактный (SIRIUSm) |
130 |
135 |
50 |
0,8 |
4 |
|
Стандартный |
260 |
135 |
50 |
1,5 |
25 |
|
Расширенный |
260 |
135 |
100/150/200/250 |
7,8 |
25 |
|
Функциональный модуль для стоечного исполнения |
130 |
44 |
260 |
0,7 |
- |
|
Стойки: | |||||
|
SIRIUS R8(B) |
447 |
312 |
147 |
15,0 |
55 |
|
SIRIUS R8D(B) |
447 |
312 |
165 |
16,5 |
65 |
|
SIRIUS R2d(b) |
150 |
350 |
260 |
6,0 |
36 |
|
SIRIUS R3 |
502 |
482 |
177 |
12,5 |
65 |
|
Условия эксплуатации: o -температура воздуха, C -относительная влажность воздуха (при температуре +25 °С), % -атмосферное давление, кПа |
от 0 до +60 до 80 от 60 до 104,7 | ||||
