Номер по Госреестру СИ: 53324-13
53324-13 Блоки измерительные с модулями преобразователей напряжения аналого-цифровых
(SIRIUS (блоки) ACC, ACC+CNT, MULTI, STG, HV (модули))
Назначение средства измерений:
Блоки измерительные SIRIUS с модулями преобразователей напряжения аналогоцифровых ACC, ACC+CNT, MULTI, STG, HV предназначены для измерения мгновенных значений напряжения, в том числе в резистивных мостовых схемах, а также с выхода первичных измерительных преобразователей различных величин.
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска |
А по WELMEC 7.2 для категории U |
идентификационное наименование |
DEWESoft |
идентификационный номер версии |
7.1 и выше |
место пломбирования

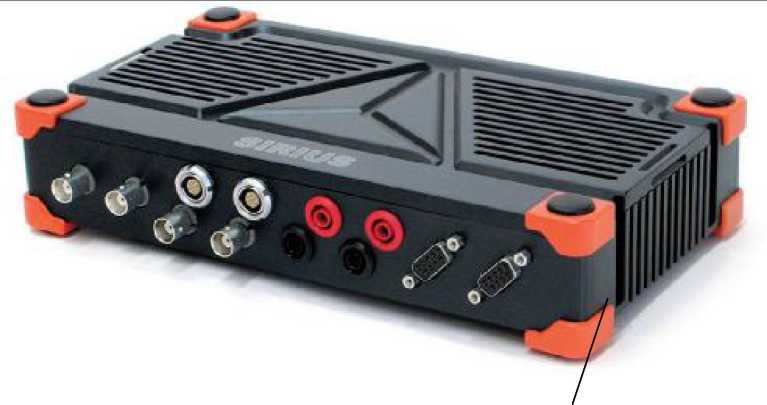

Фотография - общий вид блока SIRIUS в базовом исполнении
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы и схемы измерений изложены в разделах 3 - 5 руководства пользователя.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к блокам измерительным SIRIUS с модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.027-2001. «Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 006/551-2013 «Блоки измерительные SIRIUS с модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 15.03.2013 г.
Средства поверки
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
калибратор напряжения относительная погрешность установки напряжения 0,05; 50 В; 1000 В не более ± 0,1 % 1; 10 В не более ± 0,03 % 0,1; 0,5 В не более ± 0,06 % |
калибратор универсальный Fluke 9100 относительная погрешность установки напряжения 1000 В не более ± 0,008 % 0,05; 0,5; 50 В не более ± 0,016 % 0,1; 1; 10 В не более ± 0,011 % |
вольтметр относительная погрешность измерения постоянного напряжения 1 В не более ± 0,05 % 2,5 В не более ± 0,02 % 5: 10; 12; 15; 20 В не более ± 0,015 % |
мультиметр цифровой Keithley 2000 относительная погрешность измерения постоянного напряжения 1; 2,5; 5; 10 В не более ± 0,005 % 12; 15; 20 В не более ± 0,01 % |
миллиамперметр (для модулей STG) абсолютная погрешность измерения силы постоянного тока I от 0,1 до 10 мА не более ±(2Ч0 4 •I + 0,4 мкА); 20 и 44 мА не более ± (V10-3 • I + 10 мкА) |
мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока от 0,1 до 44 мА не более ± 7^10-5 |
Изготовитель
Компания “DEWESoft d.o.o.”, Словения; Gabrsko 11a, 1420 Trbovlje, тел. +386 (0)3 56
25 306, факс +386 (0)3 56 25 301, email dewesoft@dewesoft.si
Заявитель
ЗАО «АКТИ-Мастер», г. Москва
125438, г. Москва, 4-й Лихачевский пер., 15; тел./факс (499)154-74-86
Принцип действия основан на аналогово-цифровом преобразовании (сигма-дельта типа) мгновенного значения напряжения в цифровой код двуядерным процессором с разрядностью 2х24 бит. Преобразованный в цифровой код сигнал отображается в окне программы в различных формах с отсчетом значений измеряемого напряжения.
В модулях ACC и ACC+CNT имеется выход постоянного тока для питания первичных измерительных преобразователей типа IEPE, модули ACC+CNT содержат отдельный канал счетчика импульсов для синхронизации измерительных каналов.
Модули MULTI и STG имеют выход напряжения для питания резистивных мостовых схем, и встроенные прецизионные резисторы для завершения мостовых схем. Модули MULTI содержат также канал цифро-аналогового преобразователя для воспроизведения напряжения, и счетчик импульсов для синхронизации измерительных каналов. В модулях STG имеется возможность питания мостовых схем стабилизированным током.
Модули HV позволяют производить измерения в высоковольтных электрических цепях.
Связь с периферийными и сетевыми устройствами осуществляется по шине CAN, которая позволяет создавать системы, состоящие из двух и более измерительных устройств.
Блоки измерительные SIRIUS могут быть заказаны в стандартном исполнении, и в изолированной версии с гальванической развязкой измерительных цепей.
Блоки измерительные SIRIUS комплектуются модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV в заданном по заказу наборе.
Конструктивно блоки измерительные SIRIUS могут иметь различные исполнения.
В базовом исполнении, показанном на фотографии, может быть установлено до 8 модулей, при этом такие блоки могут объединяться в конструкцию типа «этажерка».
Исполнение в виде «многоэтажного» блока может содержать 16, 24 и 32 модуля (8 модулей в каждом ряду).
Данные конструктивные исполнения применяются в комплекте с подключаемым по интерфейсу USB 2.0 внешним компьютером, на котором должна быть установлена операционная система Windows.
По заказу блок SIRIUS может быть изготовлен в исполнении S-BOX, конструкция которого включает встроенный высокоскоростной компьютер с процессором IntelR Core™ i7.
По условиям эксплуатации блоки измерительные SIRIUS с модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV соответствуют группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур от минус 10 до + 50 °C.
наименование и обозначение |
кол-во |
блок измерительный SIRIUS с модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV8 |
1 шт., конструктив и модули по заказу |
компакт-диск с драйвером и программным обеспечением DEWESoft |
1 шт. |
адаптер сетевой |
1 шт. по заказу |
принадлежности (адаптеры, кабели) |
по заказу |
SIRIUS. Руководство пользователя (справочное руководство) |
1 шт. |
DEWESoft 7. Руководство по программному обеспечению |
1 шт. |
методика поверки МП 006/551-2013 |
1 шт. |
МОДУЛИ ACC, ACC+CNT | |
количество разрядов сигма-дельта АЦП |
2х24 бит |
диапазон входного напряжения |
± 10 В; ± 0,5 В |
входной импеданс |
1 МОм / 400 пФ |
тип входа |
открытый; закрытый |
частота среза при закрытом входе, по выбору |
1 Гц; 3 Гц; 10 Гц |
максимальная скорость выборки |
2М05 /с |
пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °C | |
диапазон 10 В |
± (1-10 3 • U + 10 мВ) |
диапазон 0,5 В |
± (Г 10 U+ 1 мВ) |
пределы дополнительной погрешности измерения напряжения U температур |
в рабочем диапазоне |
диапазон 10 В |
± (3 10 5 • 10.2 мВ) °C |
диапазон 0,5 В |
± (310 Г- 12 мкВ) °C |
сила выходного тока для питания преобразователей 1ЕРЕ |
4: 8 мА |
максимальное напряжение |
25 В |
выходное сопротивление, не менее |
100 кОм |
тип разъема АЦП |
BNC(f) |
параметры счетчика импульсов, только для модуля ACC+CNT | |
режимы: счет импульсов: синхронизация каналов АЦП: кодирование: тахометрия | |
количество цифровых каналов |
2 |
количество входов / выходов в канале |
6/2 |
уровни напряжения |
CMOS: LVTTL |
тип разъема счетчика CNT2 |
LEMOSA 7 pin |
напряжение изоляции для изолированной версии SIRIUSi |
1000 В |
МОДУЛИ MULTI | |
параметры аналогового входа напряжения | |
измеряемая величина: напряжение; напряжение в мостовых схемах (1/4, 1/2, полный мост) | |
количество разрядов АЦП |
2х24 бит |
диапазон входного напряжения |
± 10; ± 1; ± 0,1; ± 0,05 В |
входное сопротивление |
10 МОм |
максимальная скорость выборки |
2М05 /с |
пределы допускаемой основной погрешности измерения напряже U при температуре 23 ± 5 °C диапазон 10 В диапазон 1 В |
ния ± (510 '• 1 • 10 мВ) ± (5 К) ' ■ 11 I 1 мВ) |
диапазоны 0,1 и 0,05 В |
± (5 1() ' ■ г . () 2 мВ) |
пределы дополнительной погрешности измерения напряжения U в рабочем диапазоне температур | |
диапазон 10 В |
± (4М0-5 • U + 0,2 мВ)/ оС |
диапазон 1 В |
± (41(Г ■ U + 22 мкВ) °C |
диапазоны 0,1 и 0,05 В |
± (41(Г • 1 • 4 мкВ)?С |
выход напряжения для питания резистивных мостовых схем |
0; 1; 2; 5; 10; 12 В |
пределы допускаемой основной погрешности установки напряжения U при температуре 23 ± 5 °C |
± (I K) 3 ■ U+ 10 мВ) |
пределы дополнительной погрешности установки напряжения U в рабочем диапазоне температур |
± (5М0-5 • U + 0,1 мВ)/ оС |
номинальные значения резисторов для завершения мостов | |
мост 1/2 |
1 кОм |
мост 1/4 |
120 Ом; 350 Ом |
параметры аналогового выхода напряже количество разрядов ЦАП максимальная частота дискретизации |
1 ния 24 бит 2-io' с |
диапазон выходного напряжения |
± 10 В |
выходное сопротивление, не более |
10 Ом |
пределы допускаемой основной погрешности воспроизведения напряжения U при температуре 23 ± 5 °C |
± (110 3 - U + 20 мВ) |
пределы дополнительной погрешности воспроизведения напряжения U в рабочем диапазоне температур |
± (5IO5 ■ U+ 0,2 мВ)/°С |
примечание 1: по заказу выход может быть дублирован на задней панели (разъем BNC) | |
параметры счетчика импульсов | |
режимы: счет импульсов; синхронизация каналов АЦП; кодирование; тахометрия | |
количество цифровых входов |
3 |
уровни напряжения |
CMOS; LVTTL |
тип разъема модуля MULTI (по заказу) |
D-SUB-15; LEMO-16 |
напряжение изоляции для изолированной версии SIRIUSi |
1000 В |
МОДУЛИ STG | |
измеряемая величина: напряжение; напряжение в мостовых схемах (1/4, 1/2, полный мост) | |
количество разрядов АЦП |
2х24 бит |
диапазон входного напряжения |
± 50; ± 10; ± 1; ± 0,1 В |
входное сопротивление | |
в диапазоне ± 50 В |
1 МОм |
в диапазонах ± 10; ± 1; ± 0,1 В |
не менее 1 ГОм |
максимальная скорость выборки |
2А05 /с |
пределы допускаемой основной погрешности измерения напряжения U | |
при температуре 23 ± 5 С | |
диапазон 50 В |
± (510 '• 1 • 10 мВ) |
диапазон 10 В |
± (5 К) ' ■ 11 I 1 мВ) |
диапазон 1 В |
± (5 1() ' ■ г . () 2 мВ) |
диапазон 0,1 В |
± (5 К) ' ■ 11 1 0.1 мВ) |
пределы дополнительной погрешности измерения напряжения U температур |
в рабочем диапазоне |
диапазон 50 В |
± (3 10 5 ■ 11 1 1 мВ) °C |
диапазон 10 В |
± (310 1 • 0.2 мВ) °C |
диапазон 1 В |
± (3 1(Г • 1 • 22 мкВ) °C |
диапазон 0,1 В |
± (310 1 • 4 мкВ) °(; |
напряжение питания резистивных мостовых схем |
0; 1; 2,5; 5; 10; 15; 20 В |
пределы допускаемой основной погрешности установки напряжения U мостовых схем при температуре 23 ± 5 оС |
± (540 4 • U + 2 мВ) |
пределы дополнительной погрешности установки напряжения U в рабочем диапазоне температур |
± (V10-5 • U + 0,1 мВ)/ оС |
сила тока питания резистивных мостовых схем |
0,1; 1; 2; 5; 10; 20; 44 мА |
пределы допускаемой основной погрешности установки силы тока I при температуре 23 ± 5 °C | |
0.1; 1; 2; 5; 10 мА |
± (110 • 1 + 2 мкА) |
20; 44 мА |
± (510 '• I • 50 мкА) |
пределы дополнительной погрешности установки силы тока I в рабочем диапазоне температур | |
0,1; 1; 2; 5; 10 мА |
± 1,5 Ю-5 |
20; 44 мА |
± 1 К) ' |
выходное сопротивление, не менее |
1 МОм |
номинальные значения резисторов для завершения мостов |
120 Ом; 350 Ом |
тип разъема модуля STG (по заказу) |
D-SUB-9; LEMO-7(10) |
напряжение изоляции для изолированной версии SIRIUSi |
1000 В |
МОДУЛИ HV | |
количество разрядов АЦП |
2х24 бит |
диапазон входного напряжения |
± 1000; 50 В |
входное сопротивление |
10 МОм |
максимальная скорость выборки |
2М05 /с |
пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 оС |
± (5М0-4 • U + 200 мВ) |
пределы дополнительной погрешности измерения напряжения U в рабочем диапазоне температур |
± 7 мВ |
тип разъема |
Banana, 2 гнезда |
общие характеристики блоков измерительных SIRIUS в базовом исполнении | |
максимальное количество устанавливаемых модулей |
8 |
габаритные размеры | |
длина |
265 мм |
ширина |
175 мм |
высота |
75 мм |
масса, не более |
2000 г |
напряжение питания постоянного тока |
от 9 до 36 В |
потребляемая мощность, не более |
25 Вт |
условия эксплуатации |
группа 3 ГОСТ 22261-94 |
температура окружающей среды рабочие условия применения |
от - 10 до + 50 °C |
условия транспортирования и хранения |
от - 40 до + 85 °C |
относительная влажность воздуха при температуре + 60 °C |
до 95 % (без конденсата) |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
