Номер по Госреестру СИ: 75130-19
75130-19 Мультиметры цифровые
(DMG 800)
Назначение средства измерений:
Мультиметры цифровые DMG 800 (далее - мультиметры) предназначены для измерения напряжения переменного тока, частоты и коэффициента гармоник.
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Внешний вид.
Мультиметры цифровые
Рисунок № 2
Общие сведения
Дата публикации - 04.07.2019
Срок свидетельства -
Номер записи - 171963
ID в реестре СИ - 615435
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DMG 800,
Производитель
Изготовитель - Фирма "Lovato Electric S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 546 дн.
Приказы РСТ, где упоминается данный тип СИ
№1268 от 2019.05.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Мультиметры цифровые (DMG 800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Lovato Electric S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35232-07 01.07.2012 |
Приборы универсальные измерительные параметров электрической сети, DMK 2X, DMK 3X, DMK 40, DMK 5X, DMK 6X, DMK 7X, DMK 7X R1, DMK 8X, DMK 8X R1 Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
1 год | |
|
49072-12 14.02.2017 |
Приборы универсальные измерительные параметров электрической сети, DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
49072-17 03.08.2022 |
Приборы универсальные измерительные параметров электрической сети, DMG Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
55810-13 09.12.2018 |
Приборы универсальные измерительные параметров электрической сети, DMK Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
70945-18 23.04.2029 |
Трансформаторы тока, серии DM Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
75130-19 |
Мультиметры цифровые, DMG 800 Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
75469-19 02.07.2029 |
Приборы универсальные измерительные параметров электрической сети, DM Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ МП |
10 лет |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Мультиметры цифровые (DMG 800)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Мультиметры цифровые (DMG 800)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение мультиметров встроено в защищенную от записи память микроконтроллера, что исключает возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на достоверность результатов измерений.
Метрологические характеристики мультиметров нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DMG800 |
|
Номер версии (идентификационный номер ПО) |
не ниже 14 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым DMG 800
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1 • 10-2 - 2409 Гц
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ПР-06-2019МП «ГСИ. Мультиметры цифровые DMG 800. Методика поверки», утвержденному АО «ПриСТ» 19 февраля 2019 г.
Основные средства поверки:
-
- калибратор электрической энергии трехфазный Fluke 6003A (регистрационный № 63701-16, 2 разряд по ГОСТ Р 8.648-2015);
-
- вольтметр универсальный АКИП-2101/1 (регистрационный № 70837-18) Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
LOVATO ELECTRIC S.P.A., Италия Адрес: 24020 GORLE (Bergamo), Via Don E. Mazza, 12, ITALIAТелефон: +39 035 4282111
Web-сайт: https://www.lovatoelectric.ru
E-mail: info@LovatoElectric.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru.
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия мультиметров основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя, последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Конструктивно мультиметры выполнены щитовом исполнении, в пластмассовом корпусе. Мультиметры состоят из первичных преобразователей тока и напряжения, аналогово-цифровых преобразователей, микропроцессора и дисплея. На передней панели мультиметров расположены: жидкокристаллический дисплей и кнопки управления. На задней панели находятся: разъемы для питания и подключения измерительных цепей, слоты для аналоговых и цифровых интерфейсов управления и связи с ПК.
Для предотвращения от несанкционированного доступа в измерителях предусмотрена пломбировка одного из крепежных винтов на задней панели корпуса.
Общий вид мультиметров и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

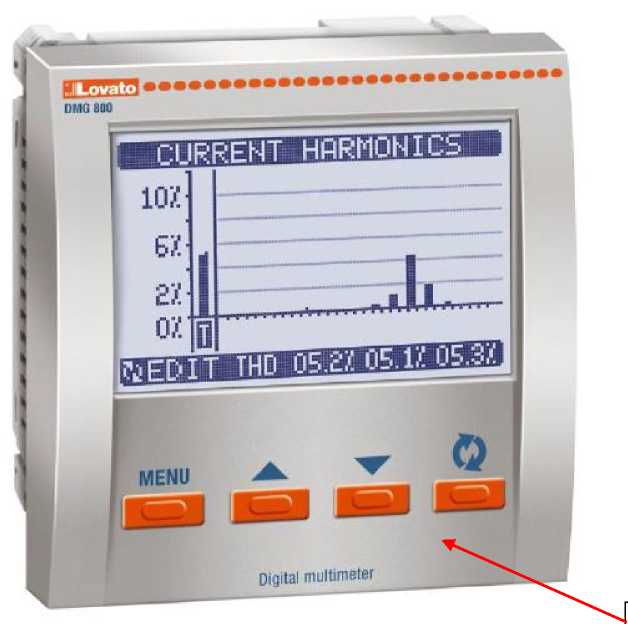

Рисунок 1 - Общий вид мультиметров, место нанесения знака утверждения типа (А)

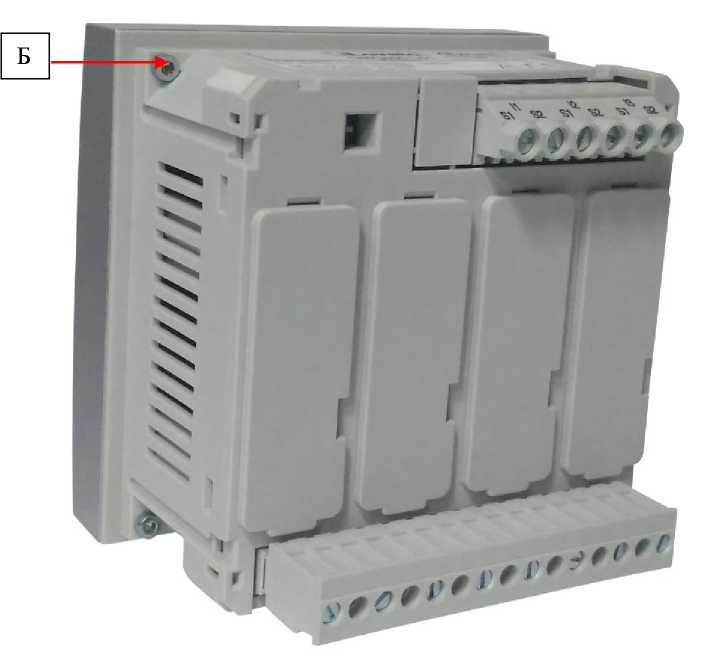

Рисунок 2 - Схема пломбировки мультиметров (Б)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений действующего значения фазного напряжения, В |
от 50 до 480 |
|
Диапазон измерений действующего значения междуфазного напряжения, В |
от 80 до 830 |
|
Разрешение при измерении действующих значений фазного и междуфазного напряжения, В |
0,1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В |
±(0,002-U+0,1) |
|
Диапазон измерений частоты, Гц |
от 45 до 66 |
|
Разрешение при измерении частоты, Гц |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
±(0,001-f+0,01) |
|
Диапазон измерений коэффициента гармоник, % |
от 0 до 100 |
|
Разрешение при измерении коэффициента гармоник, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник, % |
±(0,02-Кг+0,1) |
|
Пределы допускаемой относительной дополнительной погрешности измерения напряжения, вызванной изменением температуры окружающей среды на 1 °С в диапазонах температур от -20 до +21 °С и от +25 до +60 °С, % |
±0,03 |
|
Нормальные условия измерений:
|
от +21 до +25 80 от 84 до 106,7 |
|
Примечания U - измеряемое значение напряжения, В f - измеряемое значение частоты, Гц Кг - измеряемое значение коэффициента гармоник, % | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
96х96х80 |
|
Масса, кг, не более |
0,37 |
|
Напряжение питания от сети переменного тока частотой от 45 до 66 Гц, В |
от 100 до 440 |
|
Напряжение питания от источника постоянного тока |
от 110 до 250 |
|
Потребляемая мощность, В •А, не более |
10 |
|
Условия эксплуатации:
|
от -20 до +60 80 от 84 до 106,7 |
