Номер по Госреестру СИ: 70945-18
70945-18 Трансформаторы тока
(DM)
Назначение средства измерений:
Трансформаторы тока серии DM (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Внешний вид.
Трансформаторы тока
Рисунок № 5
Внешний вид.
Трансформаторы тока
Рисунок № 6
Внешний вид.
Трансформаторы тока
Рисунок № 7
Внешний вид.
Трансформаторы тока
Рисунок № 8
Внешний вид.
Трансформаторы тока
Рисунок № 9
Внешний вид.
Трансформаторы тока
Рисунок № 10
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 23.04.2024
Номер записи - 167041
ID в реестре СИ - 395925
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DM2T0200, DM2T0150, DM2T0100, DM1TР, DM1TP0500, DM1TP0400, DM1TP0300, DM1TP0250, DM1TP0200, DM1TP0150, DM1TP0100, DM1TP0080, DM1TP0060, DM1TP, DM0T0150, DM0T0100, DM0T0080, DM0T0050, DM01TP0100, DM01TP0060,
Производитель
Изготовитель - Фирма "Lovato Electric S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Статистика
Кол-во поверок - 7199
Выдано извещений - 0
Кол-во периодических поверок - 196
Кол-во средств измерений - 2660
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2788 дн.
Приказы РСТ, где упоминается данный тип СИ
№783 от 2018.04.23 Об утверждении типов средств измерений
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
№836 от 2024.03.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Трансформаторы тока (DM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70945-18 Трансформаторы тока (DM) Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
40110-18 Трансформаторы тока (ТОП 0,66) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
Все средства измерений ОАО "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35232-07 01.07.2012 |
Приборы универсальные измерительные параметров электрической сети, DMK 2X, DMK 3X, DMK 40, DMK 5X, DMK 6X, DMK 7X, DMK 7X R1, DMK 8X, DMK 8X R1 Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
1 год | |
|
49072-12 14.02.2017 |
Приборы универсальные измерительные параметров электрической сети, DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
49072-17 03.08.2022 |
Приборы универсальные измерительные параметров электрической сети, DMG Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
55810-13 09.12.2018 |
Приборы универсальные измерительные параметров электрической сети, DMK Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
70945-18 23.04.2024 |
Трансформаторы тока, DM Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ МП |
4 года |
|
75130-19 |
Мультиметры цифровые, DMG 800 Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
75469-19 02.07.2024 |
Приборы универсальные измерительные параметров электрической сети, DM Фирма "Lovato Electric S.p.A." (ИТАЛИЯ ) |
ОТ МП |
10 лет |
Кто поверяет Трансформаторы тока (ТОП 0,66)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 2666 | 216 | 0 | 0 | 216 | 216 | 0 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 2241 | 2241 | 0 | 0 | 2155 | 2155 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 382 | 382 | 0 | 0 | 382 | 382 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1905 | 6 | 1712 | 193 | 0 | 1905 | 1712 | 193 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (ТОП 0,66)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока серии DM
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Изготовитель
Фирма «Lovato Electric S.p.A.», Италия
Адрес: Via Don E. Mazza, 12, 24020 GORLE (Bergamo), ITALY
Телефон (факс): +39 035 4282111 (+39 035 4282200)
Web-сайт: http://www.lovatoelectric.it
E-mail: info@LovatoElectric.com
Заявитель
Общество с ограниченной ответственностью «ЛОВАТО ЭЛЕКТРИК»
(ООО «ЛОВАТО ЭЛЕКТРИК»)
Адрес: 107023, г. Москва, ул. Суворовская, д. 19, стр. 2, комн. 8, 9
Телефон: +7 (495) 998-50-80
Web-сайт: http://www.lovatoelectric.ru
E-mail: info@LovatoElectric.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока серии DM по принципу конструкции - шинные или разъемные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации -одноступенчатые. По числу вторичных обмоток - с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.
Трансформаторы выпускаются в виде следующих подсерий:
-
- подсерия DMxT: модификации DM0T, DM2T, DM3T, DM35T, DM4T. Шинное исполнение;
-
- подсерия DMxTA: модификации DM1TA, DM2TA, DM3TA, DM4TA. Разъемное исполнение;
-
- подсерия DMxTMA: модификации DM1TMA, DM2TMA. Разъемное исполнение в малогабаритном корпусе с выводами вторичной обмотки в виде гибкого многожильного провода;
-
- подсерия DMxTP: модификации DM1TP, DM3TP, DM5TP. Шинное исполнение повышенной точности.
Модификации подсерий отличаются номинальным первичным током, конструкцией корпуса, габаритами и массой.
Трансформаторы не имеют встроенной первичной обмотки. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Выводы вторичной обмотки либо подключены к клеммникам, закрепленным на корпусе трансформатора и закрывающихся пломбируемыми крышками (подсерии DMxT, DMxTA, DMxTP) или выполнены в виде гибкого многожильного провода (подсерия DMxTMA).
На трансформаторах имеется табличка технических данных.
Общий вид трансформаторов представлен на рисунках 1 - 14.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

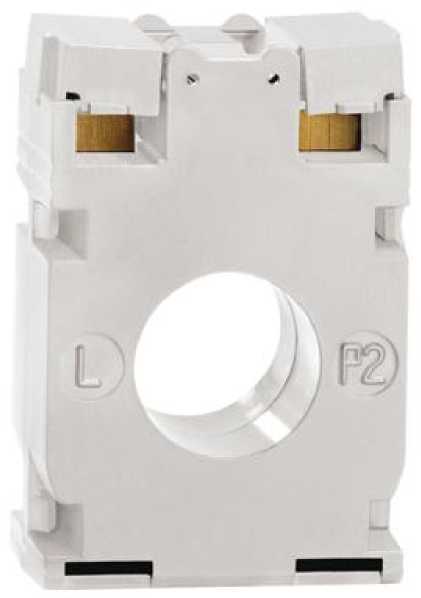

Рисунок 1 - Общий вид трансформаторов тока модификации DM0T

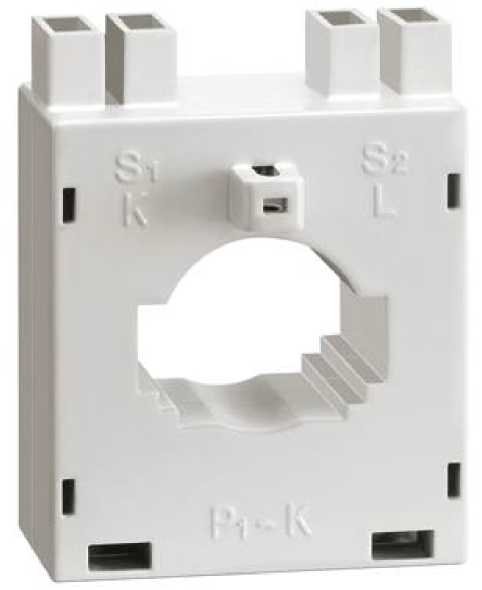

Рисунок 2 - Общий вид трансформаторов тока модификации DM2T

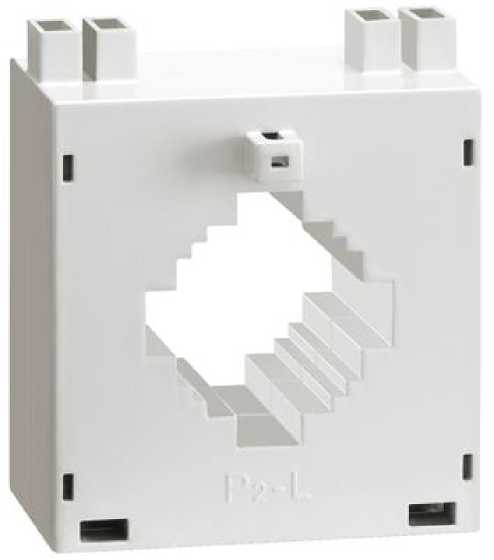

Рисунок 3 - Общий вид трансформаторов тока модификации DM3T
Рисунок 4 - Общий вид трансформаторов тока модификации DM35T

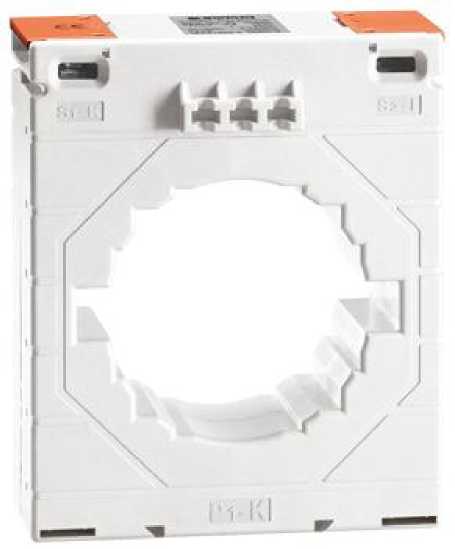

Рисунок 5 - Общий вид трансформаторов тока модификации DM4T
Рисунок 6 - Общий вид трансформаторов тока модификации DM1TA
Рисунок 7 - Общий вид трансформаторов тока модификации DM2TA
Рисунок 8 - Общий вид трансформаторов тока модификации DM3TA
Рисунок 9 - Общий вид трансформаторов тока модификации DM4TA
Рисунок 10 - Общий вид трансформаторов тока модификации DM1TMA
Рисунок 11 - Общий вид трансформаторов
тока модификации DM2TMA

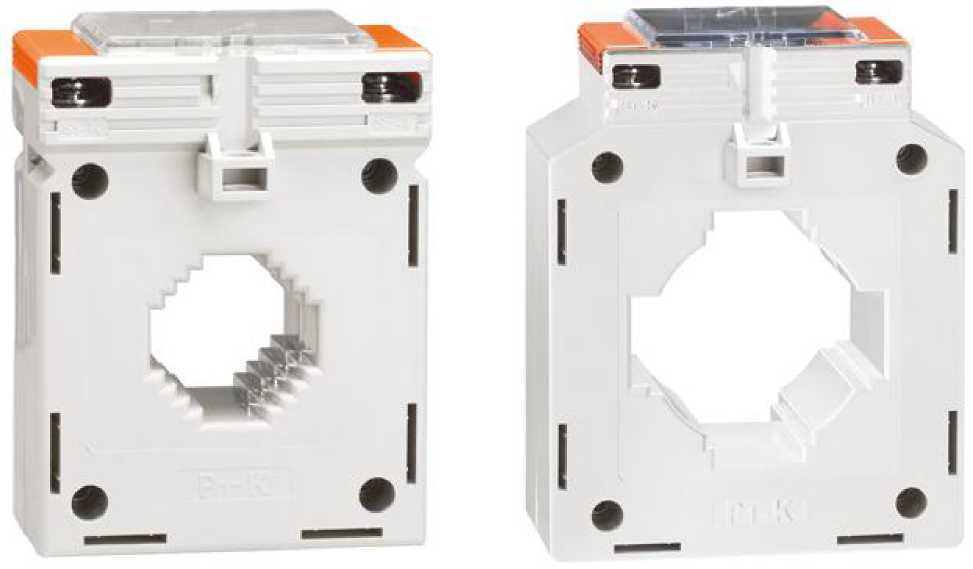

Рисунок 12 - Общий вид трансформаторов тока модификации DM1TP
Рисунок 14 - Общий вид трансформаторов тока модификации DM5TP
Рисунок 13 - Общий вид трансформаторов
тока модификации DM3TP
Рисунок 15 - Общий вид таблички технических данных трансформаторов тока серии DM
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока подсерии DMxT
|
Наименование характеристики |
Значение для модификаций | ||||
|
DM0T |
DM2T |
DM3T |
DM35T |
DM4T | |
|
Номинальный первичный ток, А |
от 50 до 150 |
от 100 до 400 |
от 200 до 800 |
от 800 до 1250 |
от 1000 до 4000 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В^А |
от 1,25 до 2 |
от 1 до 3 |
от 2,5 до 10 |
от 10 до 20 |
от 10 до 50 |
|
Класс точности |
1,0 |
0,5; 1,0 | |||
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Л"Бном, не более |
5; 10 | ||||
Таблица 2 - Метрологические характеристики трансформаторов тока подсерии DMxTA
|
Наименование характеристики |
Значение для модификаций | |||
|
DM1TA |
DM2TA |
DM3TA |
DM4TA | |
|
Номинальный первичный ток, А |
от 250 до 1000 |
от 500 до 1500 |
от 2000 до 4000 | |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В^А |
от 1 до 10 |
от 3 до 17 |
от 15 до 25 | |
|
Класс точности |
0,5; |
1,0 | ||
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Л"Бном, не более |
5; 10 | |||
Таблица 3 - Метрологические характеристики трансформаторов тока подсерии DMxTMA
|
Наименование характеристики |
Значение для модификаций | |
|
DM1TMA |
DM2TMA | |
|
Номинальный первичный ток, А |
от 100 до 250 |
от 250 до 500 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В^А |
1 |
1,5 |
|
Класс точности |
1,0 | |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Л"Бном, не более |
5; 10 | |
Таблица 4 - Метрологические характеристики трансформаторов тока подсерии DMxTP
|
Наименование характеристики |
Значение для модификаций | ||
|
DM1TP |
DM3TP |
DM5TP | |
|
Номинальный первичный ток, А |
от 60 до 500 |
от 500 до 1000 |
от 1000 до 3000 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В^А |
от 1,5 до 5 |
от 3,75 до 10 |
от 5 до 15 |
|
Класс точности |
0,5; 0,5S | ||
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Л"Бном, не более |
5; 10 | ||
Таблица 5 - Общие технические характеристики трансформаторов тока всех подсерий
|
Характеристика |
Значение |
|
Номинальное напряжение трансформатора, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная частота напряжения сети, Гц |
50; 60 |
|
Г абаритные размеры, мм |
См. таблицу 6 |
|
Масса, кг |
См. таблицу 6 |
|
Рабочие условия измерений:
|
от -25 до +50 90 без конденсации |
Таблица 6 - Габаритные размеры и масса
|
Модификация Диаметр кабеля или размер шины, мм |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг | |
|
Подсерия DMxT | |||||
|
DM0T |
22 |
44 |
30 |
66 |
0,2 |
|
DM2T |
23; 30x10; 25x12,5; 20x15 |
52 |
46,5 |
66,5 |
0,13 |
|
DM3T |
30; 40x10; 30x20; 25x25 |
71 |
62,5 |
72,5 |
0,26 |
|
DM35T |
66; 80x12,5; 60x30; 50x50 |
105 |
41,5 |
128,5 |
0,46 |
|
DM4T |
86; 100x30; 80x50; 70x60 |
140 |
53 |
155 |
0,7-0,9 |
Продолжение таблицы 6
|
Модификация |
Диаметр кабеля или размер шины, мм |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
|
Подсерия DMxTA | |||||
|
DM1TA |
50x60 |
114 |
50 |
144 |
0,9 |
|
DM2TA |
80x80 |
142 |
50 |
144 |
1,05 |
|
DM3TA |
80x120 |
142 |
50 |
184 |
1,25 |
|
DM4TA |
80x160 |
184 |
68 |
245 |
3,16-3,76 |
|
Подсерия DMxTMA | |||||
|
DM1TMA |
24x24 |
45,5 |
34,5 |
66,5 |
0,2 |
|
DM2TMA |
36x38 |
57,5 |
42 |
86 |
0,38 |
|
Подсерия DMxTP | |||||
|
DM1TP |
28; 30x10; 25x12,5; 20x20 |
74,5 |
40 |
98,5 |
0,48-0,58 |
|
DM3TP |
52; 60x20; 50x25 |
101 |
65 |
127 |
0,7 |
|
DM5TP |
66; 100x20; 80x45 |
144 |
65 |
163,5 |
0,9 |
