Наименование

Обозначение

Количество

Примечания

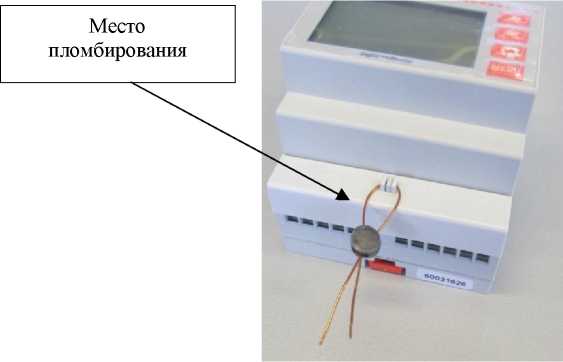

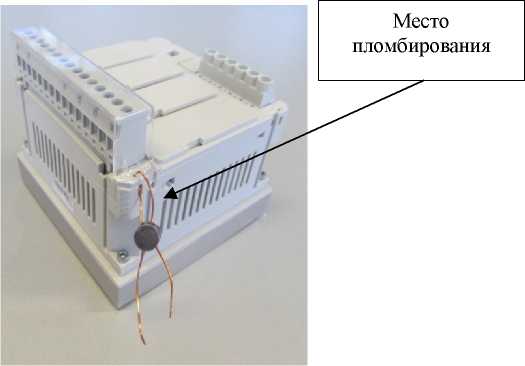

Прибор универсальный измерительный параметров электрической сети DM

-

1 шт.

модификация в соответствии с заказом

Модули расширения

-

-

по заказу для приборов серии DMG

Комплект ответных разъемов

-

1 компл.

для приборов модификаций DMK 20, DMK 22

Элементы крепления на щите

-

1 компл.

для приборов модификаций DMK 20, DMK 22

Катушка Роговского

-

1 шт.

для приборов модификации DMG 611 R 0100

Паспорт

-

1 экз.

-

У паковочная коробка

-

1 шт.

-

Программное обеспечение

-

1 экз.

по заказу

Методика поверки

ИЦРМ-МП-215-18

1 экз.

-

Измеряемая характеристика

Модификация прибора

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины

Примечание

Среднеквадратическое значение междуфаз-ного напряжения переменного тока и_мф при частоте переменного тока 50 Гц

DMG 100, DMG 110, DMG 600, DMG 610, DMG 611 R 0100

от 50 до 720 В

±(0,005-П + 0,5 е.м.р.) (Д)

Номинальное значение ^ином.мф = ^{600 В}

DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700,

DMG 700 L01

от 20 до 830 В

Номинальное значение ^ином.мф = ^{690 В}

DMG 300, DMG 300 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

от 20 до 830 В

±(0,002-П + 0,5 е.м.р.) (Д)

Номинальное значение ^ином.мф = ^{690 В}

Среднеквадратическое значение фазного напряжения переменного тока U при частоте переменного тока

50 Гц

DMG 100, DMG 110, DMG 200,

DMG 600, DMG 610, DMG 611 R 0100

от 29 до 415 В

±(0,005^0 + 0,5 е.м.р.) (Д)

Номинальное значение

^ином.ф = ^{346 В}

DMG 300, DMG 300 L01, DMG

200 L01, DMG 210, DMG 210

L01, DMG 700, DMG 700 L01

от 10 до 480 В

±(0,005^0 + 0,5 е.м.р.) (Д)

Номинальное значение ином.ф = 400 В

DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

от 10 до 480 В

±(0,002-Z> + 0,5 е.м.р.) (Д)

Номинальное значение ином.ф = 400 В

Измеряемая характеристика

Модификация прибора

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6) или приведенной к диапазону измерений (y) погрешности измерений физической величины

Примечание

Среднеквадратическое значение силы переменного тока I при частоте переменного тока 50 Гц

DMG 100, DMG 110

от 0,025^Мк до 6А1к А от 0,025^Мк до 1,2-Мк А

±(0,005-Z> + 0,5 е.м.р.) (Д)

Номинальное значение ¹ном = ^{1; 5 А}

DMG 600, DMG 610, DMG 611 R 0100

от 0,025<М_к до 6<М_к А от 0,025<М_к до 1,2<М_к А

DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700, DMG 700 L01

от 0,010<М_к до 6<Мк А

Номинальное значение ¹ном = ^{5 А}

DMG 300, DMG 300 L01

от 0,010<М_к до 6<М_к А от 0,010^М_к до 1,2<М_к А

±(0,002-Z> + 0,5 е.м.р.) (Д)

Номинальное значение ¹ном = ^{1; 5 А}

DMG 800, DMG 800 L01, DMG

800 D048

от 0,005<М_к до 6<М_к А от 0,00ЬМ_к до 1,2<М_к А

DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900

D048, DMG M3 900 01, DMG

900T D048

от 0,010<М_к до 10<М_к А от 0,002^М_к до 1,2<М_к А

Частота переменного тока f

DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210, DMG 300, DMG 300 L01, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01,

DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

от 45 до 66 Гц

±0,05 % (6)

-

DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900

D048, DMG M3 900 01, DMG

900T D048

от 360 до 440 Гц

Измеряемая ха

рактеристика

Модификация прибора

Диапазон измерений

Пределы допус|аемой абсолютной (Д), относительной (6) или приведенной | диапазону измерений (у) погрешности измерений физичесюй величины

Примечание

Активная электрическая мощность P

DMG 300, DMG 300 L01, DMG

800, DMG 800 L01, DMG 800

D048

ОТ 0,1'Тном'°,1' ^ином ^{до М}к'^ном’ ^ином

±0,5 % (у)

-

DMG 900, DMG 900T, DMG

900RD, DMG 900 L01, DMG 900

D048, DMG M3 900 01, DMG

900T D048

ОТ ⁰,¹'Тном'⁰5¹' ^ином

^до М|^/цом ^ином

DMG 100, DMG 110

ОТ ⁰,¹'Тном'⁰,¹' ^ином

^до М_К7_||(Ш ^ином

±1 % (y)

DMG 600, DMG 610, DMG 611 R

0100

ОТ ⁰,¹'Тном'⁰5¹' ^ином

^до М|^/цом ^ином

DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700,

DMG 700 L01

ОТ ⁰,¹'Тном'⁰,¹' ^ином

^{до       и}ном

Реактивная электрическая мощность Q

DMG 300, DMG 300 L01, DMG

800, DMG 800 L01, DMG 800 D048

ОТ ⁰,¹'Тном'⁰5¹' ^ином

^до М|^/цом ^ином

±0,5 % (Y)

-

DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900

D048, DMG M3 900 01, DMG 900T D048

ОТ ⁰,¹'Тном'⁰,¹' ^ином

^до М_К7_||(Ш ^ином

DMG 100, DMG 110

ОТ ⁰,¹'Тном'⁰5¹' ^ином

^до М|^/цом ^ином

±1 % (Y)

DMG 600, DMG 610, DMG 611 R

0100

ОТ ⁰,¹'Тном'⁰5¹' ^ином

^до М|^/цом ^ином

DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700, DMG 700 L01

ОТ ⁰,¹'Тном'⁰,¹' ^ином

^{до       и}ном

Измеряемая ха

рактеристика

Модификация прибора

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины

Примечание

Полная электрическая мощность 5

DMG 300, DMG 300 L01,

DMG 800, DMG 800 L01, DMG 800 D048

ОТ 0,1'Тном'°,1' ^ином ^{до М}к'^ном’ ^ином

±0,5 % (у)

-

DMG 900, DMG 900T, DMG

900RD, DMG 900 L01, DMG 900

D048, DMG M3 900 01, DMG

900T D048

ОТ ⁰,¹'Тном'⁰5¹' ^ином

^до М|^/цом ^ином

DMG 100, DMG 110

ОТ ⁰,¹'Тном'⁰,¹' ^ином

^до Мк7_||(Ш ^ином

±1 % (Y)

DMG 600, DMG 610, DMG 611 R 0100

ОТ ⁰,¹'Тном'⁰,¹' ^ином

^до Мк7_||(Ш ^ином

DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700, DMG 700 L01

ОТ ⁰,¹'Тном'⁰,¹' ^ином ^до Мк^/ном ^ином

Активная электрическая энергия

WA

DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700

L01

для приборов класса точности* 1 в соответствии с таблицами 4, 5

для приборов класса точности* 1 в соответствии с таблицами 4, 5

-

DMG 300, DMG 300 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

для приборов класса точности* 0,5S в соответствии с таблицами 6, 7

для приборов класса точности* 0,5S в соответствии с таблицами 6, 7

Измеряемая ха

рактеристика

Модификация прибора

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины

Примечание

Реактивная электрическая энергия Wp

DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210, DMG 300, DMG 300 L01, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048

для приборов класса точности* 2 в соответствии с таблицами 8, 9

для приборов класса точности* 2 в соответствии с таблицами 8, 9

-

Коэффициент мощности

DMG 300, DMG 300 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01,

DMG 900T D048

от 0 до 1

±0,5 % (у)

-

* Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения:

• - D - диапазон измерений физической величины;

• - е.м.р. - значение единицы младшего разряда измеряемой физической величины;

• - Мк- масштабный коэффициент трансформации при использовании прибора совместно с трансформатором тока с номинальным значением тока в первичной цепи до 10000 А путем подключения вторичных обмоток трансформаторов к выходам приборов.

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,02Тном < I < 0,05-!ном

^ином

1

±1,5

0,057„ох, < I < Imax

±1,0

0,05^/ном < Ii < 0,10’/ном

0,50 (при индуктивной нагрузке)

±1,5

0,80 (при емкостной нагрузке)

^0,10•^|ном < I'i < ^Imax

0,50 (при индуктивной нагрузке)

±1,0

0,80 (при емкостной нагрузке)

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,05^/ном < Ii < Imax

^ином

1

±2,0

^0,10•^|иом < Ii < /max

0,50 (при индуктивной нагрузке)

±2,0

Таблица 6 - Пределы допус ной трехфазной нагрузке п

каемой относительной погрешности измерений активной электрической энергии (класс точности 0,5S) при симметрич-риборов серии DMG

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,01-!ном < Ii < 0,05-Тном

^ином

1,00

±1,0

0,05^!ном < Ii < Imax

±0,5

0,02Тном < Ii < 0,10-1ном

0,50 (при индуктивной нагрузке)

0,80 (при емкостной нагрузке)

±1,0

0,10^ном < Ii < Imax

0,50 (при индуктивной нагрузке)

0,80 (при емкостной нагрузке)

±0,6

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

^0,05 •-¹ном — ^Ii < ^Imax

^ином

1,00

±0,6

0,10-!ном — Ii < Imax

0,50 (при индуктивной нагрузке)

±1,0

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии,%

0,02Тном — Ii < 0,05^1ном

^ином

1,00

±2,5

^0,05 •^|ном ^{— I}i < ^Imax

±2,0

0,057ном — Ii < 0,10’/но_М

0,50

±2,5

^0,10 •^|ном ^{— I}i < ^Imax

±2,0

0,10-!ном — Ii < Imax

0,25

±2,5

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, %

0,057ном — Ii < Imax

^ином

1,00

±3,0

^0,10 ^ном ^{— I}i < ^Imax

0,50 (при индуктивной нагрузке)

±3,0

Наименование характеристики

Значение

Диапазон измерений силы переменного тока при частоте переменного тока 50 Гц при использовании катушки Роговского, А, для модификации:

- DMG 611 R 0100

от 10 до 100

Пределы допускаемой относительной погрешности измерений силы переменного тока при частоте переменного тока 50 Гц при использовании катушки Роговского, %

±0,5

Наименование характеристики

Значение

Диапазон измерений среднеквадратических значений фазного/междуфазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В

от 30 до 480/от 60 до 830

Номинальное фазное/междуфазное напряжение переменного тока и_ном, В

400/690

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений фазного/междуфазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, %

±(0,0025D + 1 е.м.р.)

Диапазон измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А

от 0,05 до 6

Номинальное значение силы переменного тока 1_ном, А

1; 5

Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, %

±(0,0025D + 1 е.м.р.)

Диапазон измерений активной электрической энергии

для приборов класса точности* 2 в соответствии с таблицами 12, 13

Пределы допускаемой относительной погрешности измерений активной электрической энергии

для приборов класса точности* 2 в соответствии с таблицами 12, 13

* Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения:

• - D - диапазон измерений физической величины;

• - е.м.р. - значение единицы младшего разряда измеряемой физической величины.

ной трехфазной нагрузке п

риборов модификаций DMK 20, DMK 22, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,02Тном < Ii < 0,05^1ном

^ином

1,00

±2,5

^0,05 •-¹ном < ^Ii < ^Imax

±2,0

0,05Тном < Ii < 0,10-!ном

0,50 (при индуктивной нагрузке)

0,80 (при емкостной нагрузке)

±2,5

^0,10 •-¹ном < ^Ii < ^Imax

0,50 (при индуктивной нагрузке)

0,80 (при емкостной нагрузке)

±2,0

Значение силы переменного тока Ii, А

Значение напряжения переменного тока, В

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,05^/ном < I < Imax

^ином

1,00

±3,0

^0,10 •-¹ном < ^Ii < ^Imax

0,50 (при индуктивной нагрузке)

±3,0

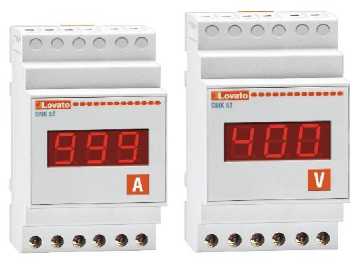

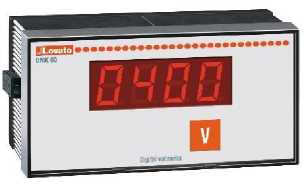

Наименование характеристики

Значение

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82

от 15 до 660

Номинальное фазное напряжение переменного тока и_ном, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82

600

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82

±(0,0025) + 1 е.м.р.)

Пределы допускаемой дополнительной абсолютной погрешности измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82

±1 е. м. р.

Диапазон измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций

DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82

от 0,05 до 5,75

Номинальное значение силы переменного тока 1_ном, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82

5

Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82

±(0,0057) + 1 е.м.р.)

Пределы допускаемой дополнительной абсолютной погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82

±1 е. м. р.

Диапазон измерений частоты переменного тока, Гц, для модификаций DMK 03, DMK 03 R1, DMK 83, DMK 83 R1

от 50 до 60

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц, для модификаций DMK 03, DMK 03 R1, 1)МК 83, 1)МК 83 R1

±1 е.м.р.

Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, Гц, для модификаций DМК 03, DMK 03 R1, DMK 83, DМК 83 R1

±1 е. м. р.

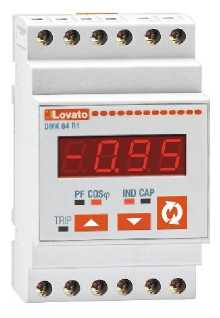

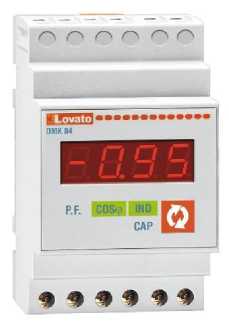

Диапазон измерений коэффициента мощности, для модификаций DМК 04, DМК 04 R1, DМК 84, DМК 84 R1

от 0 до 1

Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности для модификаций DMK 04, DMK 04 R1, 1)МК 84, 1)МК 84 R1

±(0,017) +1 е.м.р.)

Пределы допускаемой дополнительной абсолютной погрешности измерений коэффициента мощности, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, для модификаций DМК 04, DMK 04 R1, DMK 84, 1)МК 84 R1

±1 е. м. р.

Принятые обозначения:

• - D - диапазон измерений физической величины;

• - е.м.р. - значение единицы младшего разряда измеряемой физической величины.

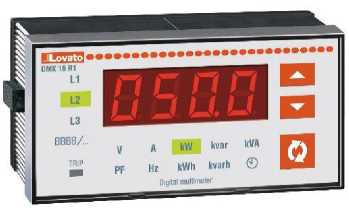

Наименование характеристики

Значение

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В:

• - для модификаций DМК 10, DМК 10 R1, DМК 70, DМК 70 R1

• - для модификаций DМК 15, DМК 15 R1, 1)МК 16, DMK 16 R1, 1)МК 75, DМК 75 R1

от 15 до 660

от 35 до 660

Номинальное фазное напряжение переменного тока {/_ном, В, для модификаций DМК 10, DМК 10 R1, DМК 15, DМК 15 R1, DMK 16, DMK 16 R1, 1)МК 70, DМК 70 R1, DМК 75, 1)МК 75 R1

600

Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В, для модификаций DМК 10, DМК 10 R1, DМК 15, DMK 15 R1, DMK 16, DMK 16 R1, DМК 70, 1)МК 70 R1, DМК 75, DМК 75 R1

±(0,0025) + 1 е.м.р.)

Диапазон измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMK 11, DMK 11 R1, DMK 15, 1)МК 15 R1, 1)МК 16, DMK 16 R1, 1)М1< 71, 1)МК 71 R1, 1)МК 75, 1)МК 75 R1

от 0,05 до 5,75

Номинальное значение силы переменного тока 1_ном, А, для модификаций DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1

5

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMK11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 71, DMK 71 R1, DMK 75, 1)МК 75 R1

±(0,0057) + 1 е.м.р.)

Диапазон измерений частоты переменного тока, Гц, для модификаций DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DMK 75, DMK 75 R1

от 50 до 60

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц, для модификаций DМК 15, DMK 15 R1, DMK 16, DMK 16 R1, 1)МК 75, DМК 75 R1

±1 е.м.р.

Диапазон измерений активной электрической мощности, Вт, для модификаций DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DMK 75, 1)МК 75 R1

^от 0,1'Тном'°,1' ^ином ^до Мк'/ном’ ^ином

Пределы допускаемой абсолютной погрешности измерений активной электрической мощности, Вт, для модификаций DMK 15, DMK 15 R1, 1)МК 16, DMK 16 R1, DМК 75, 1)МК 75 R1

±(0,01) + 1 е.м.р.)

Диапазон измерений реактивной электрической мощности, вар, для модификаций DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DMK 75, 1)МК 75 R1

^от ОД'Тцом'^0,1' ^ином

^{до М}к7||о\Г ^ином

Пределы допускаемой абсолютной погрешности измерений реактивной электрической мощности, вар, для модификаций DMK 15, DMK 15 R1, DМК 16, DMK 16 R1, 1)МК 75, DМК 75 R1

±(0,01) + 1 е.м.р.)

Диапазон измерений полной электрической мощности, ВА. для модификаций DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DMK 75, DMK 75 R1

^{от 0},¹'Тном'⁰5¹' ^ином

^{до М}к7||о\Г ^ином

Пределы допускаемой абсолютной погрешности измерений полной электрической мощности, В •А, для модификаций DMK 15, DMK 15 R1, 1)МК 16, DMK 16 R1, 1)МК 75, 1)МК 75 R1

±(0,01) + 1 е.м.р.)

Диапазон измерений активной электрической энергии для модификаций DМК 15, DМК 15 R1, DМК 16, DMK 16 R1, DMK 75, DMK 75 R1

для приборов класса точности* 2 в соответствии с таблицами 12, 13

Пределы допускаемой относительной погрешности измерений активной электрической энергии для модификаций DMK 15, DMK 15 R1, DМК 16, DMK 16 R1, 1)МК 75, DМК 75 R1

для приборов класса точности* 2 в соответствии с таблицами 12, 13

* Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения:

• - D - диапазон измерений физической величины;

• - е.м.р. - значение единицы младшего разряда измеряемой физической величины;

• - Мк- масштабный коэффициент трансформации при использовании прибора совместно с трансформатором тока с номинальным значением тока в первичной цепи до 10000 А путем подключения вторичных обмоток трансформаторов к выходам приборов.

Наименование характеристики

Значение характеристики

Габаритные размеры (длина ^х ширина ^х высота), мм, не более, для модификации:

• - DMG 100, DMG 110

• - DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01

• - DMG 600, DMG 610, DMG 611 R 0100

• - DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900 L01, DMG 900 D048,

DMG M3 900 01, DMG 900T D048, DMG 900RD

• - DMG 900T

90 ^х 72 ^х 63

106 х 72 х 63

96 х 96 х 74

96 х 96 х 80

100 х 116 х 90

Масса, кг, не более, для модификации:

• - DMG 100, DMG 110

• - DMG 200, DMG 200 L01

• - DMG 210, DMG 210 L01

• - DMG 300, DMG 300 L01

• - DMG 600, DMG 610, DMG 611 R 0100

• - DMG 700, DMG 700 L01, DMG 800, DMG 800 L01

• - DMG 800 D048

• - DMG 900, DMG 900 L01

• - DMG 900 D048

• - DMG M3 900 01

• - DMG 900T

• - DMG 900T D048

• - DMG 900RD

0,300

0,294

0,300

0,315

0,330

0,510

0,520

0,566

0,580

0,640

0,570

0,590

0,396

Параметры питания постоянного тока:

- напряжение постоянного тока, В, для модификации:

• - DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 900, DMG 900 L01, DMG M3 900 01, DMG 900T, DMG 900RD

• - DMG 800 D048, DMG 900 D048, DMG 900T D048

от 110 до 250

12; 24; 48

Параметры питания переменного тока:

- напряжение переменного тока частотой от 50 до 60 Гц, В, для модификации:

• - DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01

• - DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048

• - DMG 900, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T, DMG 900T D048, DMG 900RD

от 100 до 240

от 100 до 440

от 110 до 440

Наименование характеристики

Значение характеристики

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -20 до +60

- относительная влажность, %, не более

80

Средняя наработка на отказ, ч

265000

Средний срок службы, лет

30

Тип модуля

Масса, кг, не более

Длина, мм, не более

Ширина, мм, не более

Высота, мм, не более

EXM10 00

0,13

58

35,8

90

EXM10 01

0,13

58

35,8

90

EXM10 02

0,13

58

35,8

90

EXM10 10

0,139

58

35,8

90

EXM10 11

0,13

58

35,8

90

EXM10 12

0,139

58

35,8

90

EXM10 13

0,145

58

35,8

90

EXM10 20

0,139

58

35,8

90

EXM10 30

0,145

58

35,8

90

EXP10 00

0,060

38,2

22

64,5

EXP10 01

0,054

38,2

22

64,5

EXP10 02

0,058

38,2

22

64,5

EXP10 03

0,050

38,2

22

64,5

EXP10 04

0,056

38,2

22

64,5

EXP10 05

0,064

38,2

22

64,5

EXP10 08

0,080

38,2

22

64,5

EXP10 10

0,060

38,2

22

64,5

EXP10 11

0,040

38,2

22

64,5

EXP10 12

0,050

38,2

22

64,5

EXP10 13

0,060

38,2

22

64,5

EXP10 14

0,080

38,2

22

64,5

EXP10 15

0,080

46,5

22

64,5

EXP10 30

0,050

38,2

22

64,5

EXP10 31

0,060

38,2

22

64,5

Наименование характеристики

Значение характеристики

Габаритные размеры (длина ^х ширина ^х высота), мм, не более, для модификации:

- DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1, DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1

96 ^х 48 ^х 114

- DMK 20, DMK 22

96 х 96 х 82

- DMK 70, DMK 70 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1, DMK 80, DMK 80 R1, DMK 81, DMK 81 R1, DMK 82, DMK 83, DMK 83 R1, DMK 84, DMK 84 R1

106 х 54 х 64

Масса, кг, не более, для модификации:

- DMK 00, DMK 01, DMK 02, DMK 03, DMK 04

0,290

- DMK 00 R1, DMK 01 R1, DMK 03 R1, DMK 04 R1

0,323

- DMK 10

0,297

- DMK 10 R1

0,330

- DMK 11

0,292

- DMK 11 R1

0,336

- DMK 15

0,332

- DMK 15 R1, DMK 16, DMK 16 R1

0,350

- DMK 20

0,434

- DMK 22

0,477

- DMK 70

0,233

- DMK 70 R1

0,264

- DMK 71

0,241

- DMK 80, DMK 81

0,237

- DMK 80 R1, DMK 81 R1, DMK 83 R1

0,268

- DMK 82

0,241

- DMK 83

0,237

- DMK 84 R1, DMK 71 R1

0,272

- DMK 75

0,271

- DMK 75 R1

0,280

Наименование характеристики

Значение характеристики

Параметры питания переменного тока:

- напряжение переменного тока частотой от 45 до 65 Гц, В, для модификации:

- DMK 20, DMK 22

от 208 до 240

- DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1,

от 220 до 240

DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 70, DMK 70

24*

R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1, DMK 80, DMK 80 R1, DMK 81, DMK 81 R1, DMK 82, DMK

от 110 до 127*

83, DMK 83 R1, DMK 84, DMK 84 R1

от 380 до 415*

Нормальные условия измерений для модификаций DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02,

DMK 03, DMK 03 R1, 1)МК 04, 1)МК 04 R1, 1)МК 80, 1)МК 80 R1, 1)МК 81, 1)МК 81 R1, 1)МК 82, 1)МК 83, DMK 83 R1, DMK 84, 1)МК 84 R1:

- температура окружающего воздуха, °С

от +22 до +24

- относительная влажность, %

от 30 до 60

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -20 до +60

- относительная влажность, %, не более

90

Средняя наработка на отказ, ч

265000

Средний срок службы, лет

30

* - по специальному заказу.
