Номер по Госреестру СИ: 74447-19
74447-19 Толщиномеры ультразвуковые
(CL5)
Назначение средства измерений:
Толщиномеры ультразвуковые CL5 (далее - толщиномеры) предназначены для измерений толщины изделий из металлов, сплавов при одностороннем доступе к ним.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, хранения и визуализации результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики нормированы с учетом ПО. Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
GE INSPECTION TECHNOLOGIES CL5 |
Номер версии (идентификационный номер) ПО |
не ниже 01.06 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации Толщиномеров ультразвуковых CL5 (Выпуск 02, от июня 2005 года); Раздел 7.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым CL5Техническая документация фирмы Baker Hughes EMEA Unlimited Company, Ирландия
Принцип действия толщиномеров основан на ультразвуковом импульсном эхо-методе измерения, при котором ультразвуковые колебания (УЗК) отражаются от границы раздела сред с разными акустическими свойствами.
Толщиномеры состоят из электронного блока и ультразвукового преобразователя, подключаемого к электронному блоку с помощью кабеля. На электронном блоке расположены клавиатура и дисплей, на котором отображаются результаты измерений в миллиметрах или дюймах, на торцевой поверхности электронного блока - разъём для подключения ультразвуковых преобразователей 2DFR, A-2F, MNIDFR, DFR-P, K-PEN, CA211A. Толщиномеры комплектуются ультразвуковыми преобразователями, которые поставляются изготовителем в соответствии с условием заказа и применением толщиномера.
Общий вид толщиномеров представлен на рисунке 1.
а) б)
Рисунок 1 - Общий вид толщиномеров
а) электронный блок, б) преобразователи ультразвуковые

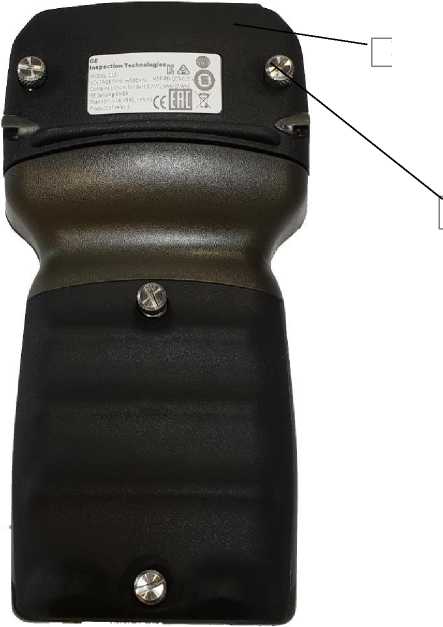

Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Место нанесения знака поверки
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность толщиномеров
Наименование |
Обозначение |
Кол-во |
Преобразователь ультразвуковой |
- |
1* шт. |
Электронный блок |
1 шт. | |
Зарядное устройство |
- |
1 шт. |
Футляр |
1 шт. | |
Паспорт |
- |
1 экз. |
Методика поверки |
МП 2512-0007-2018 |
1 экз. |
* количество и тип ультразвуковых преобразователей определяется договором поставки. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений толщины*, мм |
от 0,2 до 500 |
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±(0,05+0,01-Х)** |
Дискретность отсчета, мм |
0,001; 0,01; 0,1 |
* Диапазон измерений толщины зависит от типа подключенного преобразователя; ** Х - измеряемая величина, мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон задания значений скорости продольных УЗК, м/с |
от 1000 до 19999 |
Г абаритные размеры (ДхШхВ), мм, не более |
180х100х50 |
Масса, кг, не более |
0,45 |
Напряжение питания, В |
от 2,5 до 3,5 |
Потребляемая мощность, Вт, не более |
3 |
Условия эксплуатации:
|
от -10 до +60 95 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
20000 |
