Номер по Госреестру СИ: 75780-19
75780-19 Дефектоскопы ультразвуковые
(USN 60)
Назначение средства измерений:
Дефектоскопы ультразвуковые USN 60 (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов, толщины изделий из металлов, сплавов при одностороннем доступе к ним, обнаружения дефектов (трещин, неоднородностей).
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, хранения и визуализации результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики нормированы с учетом ПО. Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Габаритные разм
Таблица 1 - Идентификационные данные ПО
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
GE INSPECTION TECHNOLOGIES USN60 |
Номер версии (идентификационный номер) ПО |
не ниже J3.E2.X9.15.28.0L |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и в виде наклейки на корпус электронного блока.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации Дефектоскопов ультразвуковых USN 60 (Издание 01, от февраля 2001 года); Раздел 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым USN 60
Принцип действия дефектоскопов основан на эхо-импульсном методе неразрушающего контроля. Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Дефектоскопы состоят из электронного блока и ультразвукового преобразователя, подключаемого к электронному блоку с помощью кабеля. Дефектоскопы комплектуются ультразвуковыми преобразователями, которые поставляются изготовителем в соответствии с условием заказа и применением дефектоскопа. Дефектоскопы выпускаются в двух модификациях USN 60 и USN 60L, которые отличаются диапазоном показ аний.

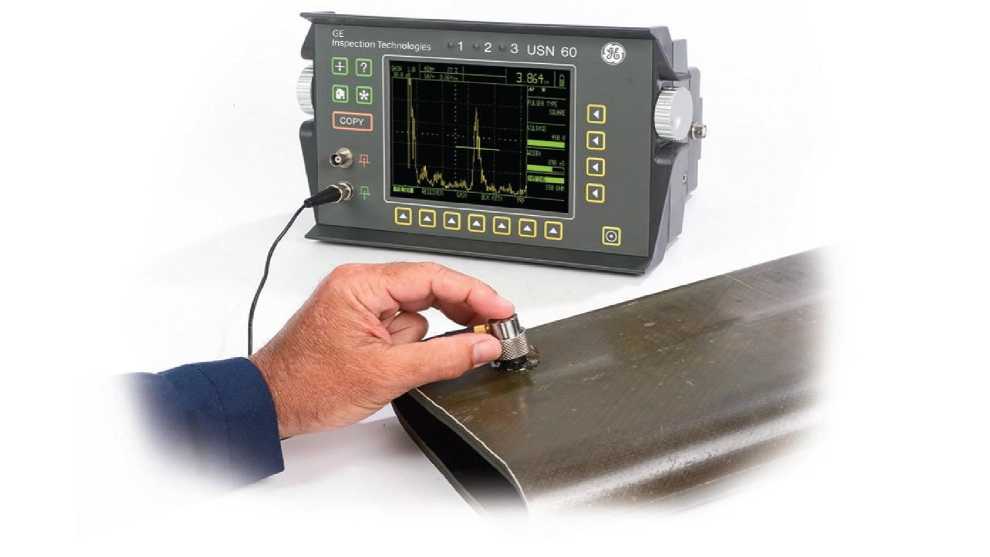

Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 1 - Общий вид дефектоскопов

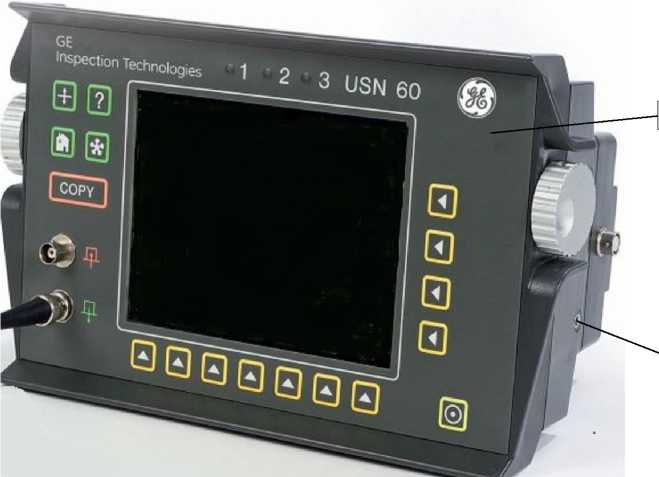

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 - Комплектность дефектоскопов
Наименование |
Обозначение |
Кол-во |
Преобразователь ультразвуковой |
- |
1* шт. |
Электронный блок |
- |
1 шт. |
Зарядное устройство |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Методика поверки |
2512-0011-2018 |
1 экз. |
* количество и тип ультразвуковых преобразователей определяется договором поставки. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений глубины залегания дефектов и толщины изделий*, мм |
от 1 до 500 |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов и толщины изделий, мм |
±(0,1+0,02^Х)** |
Дискретность отсчета, мм |
0,01 |
* Диапазон измерений зависит от типа подключенного ультразвукового преобразователя; ** Х - измеряемая величина, мм |
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Масса, кг, i | |
USN 60 |
USN 6 |
(Напряжена | |
Диапазон показаний глубины залегания дефектов и толщины изделий, мм |
от 1 до 28000 |
от 1 до 1 |
^Потребляет |
Диапазон установки значений скорости продольных УЗК, м/с |
от 250 до 16000 |
1е боле е пита] ая мощ
Условия эксплуатации:
|
от -20 до +55 95 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
20000 |
