Номер по Госреестру СИ: 71276-18
71276-18 Дефектоскопы ультразвуковые
(Mentor UT)
Назначение средства измерений:
Дефектоскопы ультразвуковые Mentor UT (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов при ультразвуковом контроле деталей и узлов из металлов.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 01.06.2024
Номер записи - 167356
ID в реестре СИ - 396240
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Дефектоскоп ультразвуковой Mentor UT, Mentor UT, -,
Производитель
Изготовитель - Фирма Baker Hughes EMEA Unlimited Company
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 485 дн.
Приказы РСТ, где упоминается данный тип СИ
№1072 от 2018.06.01 Об утверждении типов средств измерений
№1179 от 2021.07.02 О внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Дефектоскопы ультразвуковые (Mentor UT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма Baker Hughes EMEA Unlimited Company
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71276-18 01.06.2024 |
Дефектоскопы ультразвуковые, Mentor UT Фирма Baker Hughes EMEA Unlimited Company (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
73985-19 11.02.2024 |
Дефектоскопы вихретоковые многочастотные 16-канальные, Mentor EM Фирма Baker Hughes EMEA Unlimited Company (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
74447-19 18.03.2024 |
Толщиномеры ультразвуковые, CL5 Фирма Baker Hughes EMEA Unlimited Company (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
75780-19 19.08.2024 |
Дефектоскопы ультразвуковые, USN 60 Фирма Baker Hughes EMEA Unlimited Company (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Дефектоскопы ультразвуковые (Mentor UT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дефектоскопы ультразвуковые (Mentor UT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6337 | 6337 |
Программное обеспечение
Программное обеспечение (ПО) позволяет регистрировать и сохранять результаты измерений, настройки параметров контроля, создавать отчеты и управлять настройками дефектоскопа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MENTOR |
|
Номер версии (идентификационный номер) ПО |
1.0.02293.996 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на корпус электронного блока дефектоскопа с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации Дефектоскопов ультразвуковых Mentor UT (Документ: 104M6211 Rev. A, от февраля 2016 года); Главы: 2, 3.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым Mentor UTТехническая документация фирмы Baker Hughes EMEA Unlimited Company, Ирландия
Принцип действия дефектоскопов основан на эхо-импульсном методе неразрушающего контроля. Пьезоэлектрический преобразователь (ПЭП) формирует ультразвуковую волну в объекте контроля. Ультразвуковая волна, распространяясь в нем, отражается от несплошностей или донной поверхности и принимается ПЭП. Принятый сигнал усиливается, оцифровывается и обрабатывается электронным блоком дефектоскопа. Результаты отображаются на экране дефектоскопа в виде A-скана, B-скана, С-скана или Е-скана.
Конструктивно дефектоскоп состоит из электронного блока и ПЭП (одноэлементный преобразователь или преобразователь на фазированной решетке), подключаемых к нему с помощью кабеля. Управление дефектоскопом полностью производится с помощью сенсорного экрана, расположенного на передней панели электронного блока.

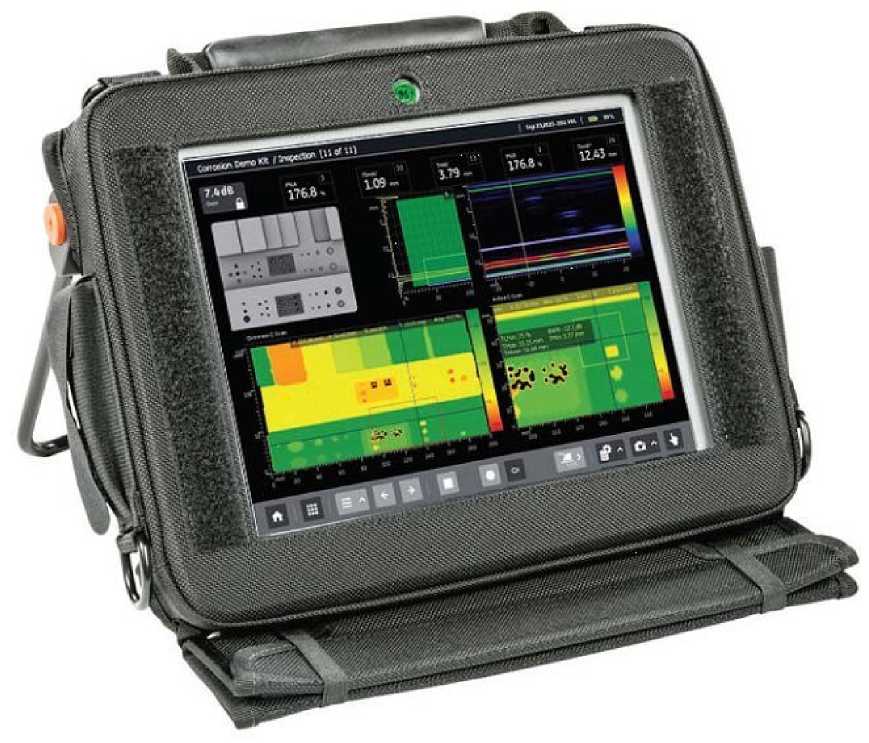

Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 1 - Общий вид дефектоскопов
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность дефектоскопов
|
Наименование |
Обозначение |
Количество |
|
Электронный блок дефектоскопа |
1 шт. | |
|
ПЭП* |
1 шт. | |
|
Кабель для ПЭП* |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
USB -накопитель |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 037.Д4-16 |
1 экз. |
|
* - количество и тип преобразователей/кабелей в соответствии с заказом. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины залегания дефектов, мм |
от 2 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов, мм |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов | |
|
- ФР |
32 |
|
- одноканальный |
1 |
|
Диапазон регулировки коэффициента усиления, дБ | |
|
- ФР |
от 0 до 78 с шагом 0,5 |
|
- одноканальный |
от 0 до 95 с шагом 0,2 |
|
Наименование характеристики |
Значение |
|
Сенсорный емкостной дисплей XVGA:
|
10,4 1024 *768 |
|
Средний срок службы, лет |
10 |
|
Питание от встроенного аккумулятора с напряжением, В |
7,2 |
|
Питание от сети переменного тока с:
|
от 100 до 240 от 47 до 63 |
|
Габаритные размеры (ДШВ), мм, не более |
295 * 230 * 60 |
|
Масса, кг, не более |
3,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +55 |
