Номер по Госреестру СИ: 74242-19
74242-19 Расходомеры многофазные
(Pietro Fiorentini)
Назначение средства измерений:
Расходомеры многофазные Pietro Fiorentini (далее - расходомеры) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, нефти и воды, а также объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока.
Внешний вид.
Расходомеры многофазные
Рисунок № 1
Внешний вид.
Расходомеры многофазные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 01.03.2024
Номер записи -
ID в реестре СИ - 548143
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Flowatch HS,
Производитель
Изготовитель - Фирма "Pietro Fiorentini S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2476 от 2021.11.08 О внесении изменений в сведения об утвержденных типах средств измерений (74242-19, 59891-15, 38825-08, 63698-16, 78382-20)
№387 от 2019.03.01 Об утверждении типов средств измерений (55 позиций)
№906 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений
№1678 от 2021.08.06 О внесении изменений в сведения об утвержденном типе средств измерений Установки измерительные типа «Т»-ГЗУ-М
№2349 от 2022.09.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1720 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Расходомеры многофазные (Pietro Fiorentini)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Pietro Fiorentini S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22110-01 01.12.2006 |
Расходомеры-счетчики многокомпонентные, TopFlow Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
1 год | |
|
45533-10 01.08.2015 |
Расходомеры-счетчики многофазные, FloWatch Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
ОТ |
1 год |
|
71092-18 11.05.2024 |
Счетчики газа объемные диафрагменные, RSE Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
ОТ МП |
6 лет |
|
74410-19 18.03.2024 |
Счетчики газа объемные диафрагменные, RS Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
ОТ МП |
10 лет |
|
74242-19 01.03.2024 |
Расходомеры многофазные, Pietro Fiorentini Фирма "Pietro Fiorentini S.p.A." (ИТАЛИЯ ) |
ОТ МП |
4 года |
Кто поверяет Расходомеры многофазные (Pietro Fiorentini)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ГМС НЕФТЕМАШ" (RA.RU.311402) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры многофазные (Pietro Fiorentini)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение расходомеров реализовано в компьютере потока, являющемся программируемым вычислительным устройством, и выполняет функции опроса первичных преобразователей давления, перепада давления, температуры и остальных модулей расходомера и преобразовании полученных от них сигналов.
На основании полученных от модулей расходомера данных рассчитываются выходные параметры - масса и массовый расход скважинной жидкости, масса и массовый расход нефти, объем и объемный расход попутного нефтяного газа.
Приведение измеренных величин к стандартным условиям осуществляется с применением PVT зависимостей, реализованных в программном обеспечении расходомера.
Связь между компьютером потока и первичными преобразователями расходомера осуществляется по протоколам HART и RS422. Связь между компьютером потока и SCADA-системой верхнего уровня может быть осуществлена по протоколам RS485/422 или RS232. Связь между компьютером потока и персональным компьютером может быть осуществлена по протоколам Ethernet и TCP/IP.
Компьютер потока может быть смонтирован как вместе с расходомером на одной раме, так и отдельно от него.
Сведения об идентификационных данных программного обеспечения расходомеров приведена в таблице 2.
Таблица 2. Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FlowCalc |
|
Номер версии (идентификационный номер) ПО |
Не ниже 36130 |
|
Цифровой идентификатор ПО |
Не применяется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуютНормативные и технические документы
Нормативные и технические документы, устанавливающие требования расходомерам многофазным Pietro FiorentiniГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков
ГОСТ Р 8.615-2005 ГСИ. Измерения количества, извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования
Техническая документация фирмы изготовителя
Изготовитель
Pietro Fiorentini S.p.A, ИталияАдрес: 36057 Arcugnano (VI), Via E. Fermi, 8/10
Тел.: +39 02 696 14 21
Факс: +39 02 688 04 57
E-mail: sales@fiorentini.com
Web-сайт: www.fiorentini.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-петербург, Московский пр., 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Расходомеры имеют модульную конструкцию. В общем случае применяются следующие модули: модуль перепада давления, модуль гамма-плотномера, модуль импеданса, модуль скорости потока, модуль NIR.
Модуль перепада давления состоит из трубки Вентури, изготовленной в соответствии с ISO 5167-4:2003 и многопараметрического преобразователя давления, перепада давления и температуры потока. Модуль перепада давления служит для определения общего объемного или массового расхода многофазного потока нефтегазоводяной или газоконденсатной смеси. Данный модуль присутствует во всех исполнениях расходомеров. Стандартные значения коэффициента /3 трубок Вентури находится в диапазоне от 0,5 до 0,8.
Для измерения давления, перепада давления на трубке Вентури и температуры в расходомерах используются измерительные преобразователи давления, температуры и перепада давления.
Модуль гамма-плотномера включает в себя высокоскоростной гамма-плотномер, служащий для прямых динамических измерений плотности измеряемой среды и для косвенных измерений объемной доли газовой фазы в потоке измеряемой среды с использованием закона де Пира. Частота измерений плотности составляет 125 Гц, что позволяет отслеживать изменения плотности измеряемой среды, вызванные изменением содержания свободной газовой фазы в потоке в реальном времени.
Модуль импеданса представляет собой серию пар электродов, установленных последовательно по потоку, служащих для измерения электрической емкости и электрической проводимости. В случае, если жидкая фаза измеряемого многофазного потока является водонефтяной эмульсией, модуль импеданса выполняет измерения электрической проводимости среды. В случае, если жидкая фаза измеряемого многофазного потока является нефтеводяной эмульсией, модуль импеданса выполняет измерения электрической емкости измеряемой среды. На основе из меренных значений проводимости или емкости рассчитывается объемная доля воды и газа в потоке измеряемой среды. Переключение между режимами измерений емкости и проводимости происходит автоматически. Частота сбора данных с модуля импеданса составляет 125 Гц.
Так же, на основе сдвига по времени сигнала между парами датчиков, установленных последовательно, методом кросс-корреляции измеряется скорость потока измеряемой среды.
Модуль скорости потока состоит из серии пьезоэлементов, установленных в трубе расходомера, при помощи которых по изменению давления определяется скорость потока. Изменение давления вызвано движением гидродинамических возмущений в потоке -различных вихрей и турбулентностей. По задержке сигнала от двух последовательно установленных пьезоэлементов методом кросс-корреляции определяется скорость потока.
Модуль NIR является оптическим преобразователем содержания воды в измеряемой среде. Технология работы модуля NIR основана на принципе дифференциальной оптической абсорбционной спектроскопии.
Расходомеры выпускаются в исполнениях: Flowatch 3i, Flowatch HS, Xtreme S, Xtreme HS, Xtreme SHS, Totem и Totem HS. Исполнения отличаются составом модулей, входящих в состав расходомера. Информация о модулях, входящих в состав исполнений расходомеров, приведена в таблице 1.
|
Таблица 1. Инф |
ормация о модулях, используемых в расходоме |
рах различных исполнений | |||
|
Исполнение |
Модуль перепада |
Модуль импеданса |
Гамма- плотномер |
Модуль скорости* |
Модуль NIR* |
|
Flowatch 3i |
Да |
Да |
Нет |
Нет |
Нет |
|
Flowatch HS |
Да |
Да |
Да |
Нет |
Нет |
|
Xtreme S |
Да |
Нет |
Нет |
Да |
Да |
|
Xtreme HS |
Да |
Нет |
Да |
Нет |
Да |
|
Xtreme SHS |
Да |
Нет |
Да |
Да |
Да |
|
Totem |
Да |
Да |
Нет |
Да |
Да |
|
Totem HS |
Да |
Да |
Да |
Да |
Да |
|
Примечание: модуль скорости |
и модуль NIR являются опциональными модулями для всех | ||||
|
исполнений, кроме исполнения Totem, куда они входят по умолчанию. | |||||
Расходомеры могут поставляться в подогреваемом теплоизолированном блок-боксе или в комплекте с солнцезащитным навесом. Фотографии общего вида расходомеров приведены на рисунке 1, места пломбирования показаны на рисунке 2.

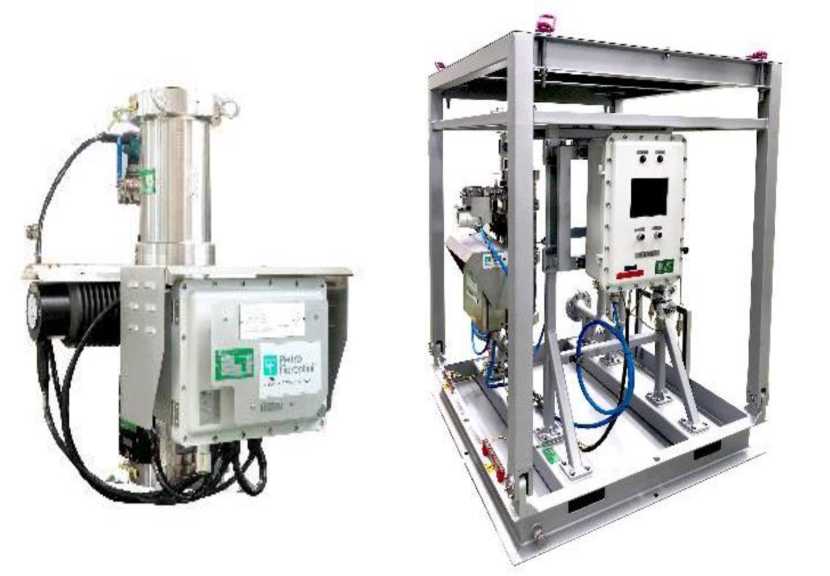

Рис. 1 Общий вид расходомера, и расходомера, смонтированного вместе с компьютером потока на единой раме.

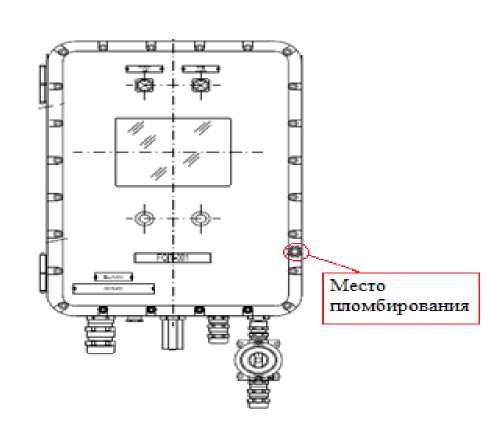

Рис. 2. Место пломбирования расходомеров.
приведена в таблице 11.
|
Таблица 11 - . | ||
|
Наименование |
Обозначение |
Количество |
|
Расходомер многофазный Pietro Fiorentini |
Согласно | |
|
Комплект монтажных частей |
контракту на | |
|
Комплект ЗИП |
поставку | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 0731-9-2018 |
1 экз. |
Комплект поставки расходомеров может дополняться по условиям контракта на поставку.
Основные метрологические характеристики расходомеров приведены в таблицах 3 - 9.
Таблица 3 - Основные метрологические характеристики расходомеров всех исполнений
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода сырой нефти в составе нефтегазоводяной смеси, т/ч |
от 0 до 5000* |
|
Диапазон измерений объемного расхода попутного нефтяного газа в составе нефтегазоводяной смеси в рабочих условиях, м3/ч |
от 0 до 9500* |
|
Диапазон приведенной к стандартным условиям плотности измеряемой среды кг/м3 |
от 0,5 до 3000 |
|
Диапазон объемного содержания свободного газа в измеряемой среде, % |
от 0 до 100 |
|
Диапазон объемного влагосодержания сырой нефти, % |
от 0 до 100 |
|
Примечание: *приведен общий для всей линейки расходомеров диапазон измерений. | |
|
Наименование характеристики |
Flowatch 3i |
Flowatch HS |
|
Пределы допускаемой относительной погрешности измерений массы сырой нефти, % |
± 5,0 |
±2,5 |
|
Пределы допускаемой относительной погрешности измерений объема попутного нефтяного газа, приведенного к стандартным условиям, % |
± 10,0 |
± 5,0 |
|
Пределы допускаемой относительной погрешности измерений массы сырой нефти без учета воды, % | ||
|
- при содержании объемной доли воды в сырой нефти от 0 до 70 % |
± 10,0 |
± 6,0 |
|
- при содержании объемной доли воды в сырой нефти от 70 до 95 % |
± 15,0 |
± 15,0 |
|
- при содержании объемной доли воды свыше 95 % |
не нормируется | |
|
Рекомендуемый диапазон объемного содержания свободного газа в потоке измеряемой среды (GVF), % |
от 0 до 90 | |
|
Примечание: *приведен общий для всей линейки расходомеров диапазон измерений. | ||
Т а б л и ц а 5 - Основные метрологические характеристики расходомеров исполнения Totem
|
Наименование характеристики |
Значение | ||||
|
Рекомендуемый диапазон GVF, % |
от 0 до 90 |
от 90 до 95 |
от 95 до 97 |
от 97 до 99 |
свыше 99 |
|
Пределы допускаемой относительной погрешности измерений массы сырой нефти, % |
± 5,0 |
± 10,0 |
± 12,0 |
±18,0 |
не нормируется |
|
Пределы допускаемой относительной погрешности измерений объема попутного нефтяного газа, приведенного к стандартным условиям, % |
± 10,0 |
± 4,0 | |||
|
Пределы допускаемой относительной погрешности измерений массы сырой нефти без учета воды, % | |||||
|
- при содержании объемной доли воды в сырой нефти от 0 до 70 % |
± 10,0 |
не нормируется | |||
|
- при содержании объемной доли воды в сырой нефти от 70 до 95 % |
± 15,0 |
не нормируется | |||
|
- при содержании объемной доли воды свыше 95 % |
не нормируется | ||||
|
Пределы допускаемой абсолютной погрешности измерений объемного влагосодержания сырой нефти |
не нормируется |
± 4,0 |
±5,0 | ||
|
Наименование характеристики |
Значение | ||||
|
Рекомендуемый диапазон GVF, % |
от 0 до 90 |
от 90 до 95 |
от 95 до 97 |
от 97 до 99 |
свыше 99 |
|
Пределы допускаемой относительной погрешности измерений массы сырой нефти, % |
± 2,5 |
± 5,0 |
± 10,0 |
±15,0 |
не нормируется |
|
Пределы допускаемой относительной погрешности измерений объема попутного нефтяного газа, приведенного к стандартным условиям, % |
± 5,0 |
± 2,0 | |||
|
Пределы допускаемой относительной погрешности измерений массы сырой нефти без учета воды, % | |||||
|
- при содержании объемной доли воды в сырой нефти от 0 до 70 % |
± 6,0 |
не нормируется | |||
|
- при содержании объемной доли воды в сырой нефти от 70 до 95 % |
± 15,0 |
не нормируется | |||
|
- при содержании объемной доли воды свыше 95 % |
не нормируется | ||||
|
Пределы допускаемой абсолютной погрешности измерений объемного влагосодержания сырой нефти |
не нормируется |
± 4,0 |
±5,0 | ||
Т а б л и ц а 7 - Основные метрологические характеристики расходомеров исполнения Xtreme SHS
|
Наименование характеристики |
Значение | |||
|
Рекомендуемый диапазон GVF, % |
от 90 до 95 |
от 95 до 97 |
от 97 до 99 |
свыше 99 |
|
Пределы допускаемой относительной погрешности измерений массы сырой нефти, % |
± 5,0 |
± 10,0 |
±15,0 |
не нормируется |
|
Пределы допускаемой относительной погрешности измерений объема попутного нефтяного газа, приведенного к стандартным условиям, % |
± 2,0 | |||
|
Пределы допускаемой абсолютной погрешности измерений объемного влагосодержания сырой нефти |
± 4,0 |
±5,0 | ||
|
Наименование характеристики |
Значение | |||
|
Рекомендуемый диапазон GVF, % |
от 90 до 95 |
от 95 до 97 |
от 97 до 99 |
свыше 99 |
|
Пределы допускаемой относительной погрешности измерений массы сырой нефти, % |
± 10,0 |
± 12,0 |
±18,0 |
не нормируется |
|
Пределы допускаемой относительной погрешности измерений объема попутного нефтяного газа, приведенного к стандартным условиям, % |
± 4,0 | |||
|
Пределы допускаемой абсолютной погрешности измерений объемного влагосодержания сырой нефти |
± 4,0 |
±5,0 | ||
Т а б л и ц а 9 - Основные метрологические характеристики расходомеров исполнения Xtreme HS
|
Наименование характеристики |
Значение | |||
|
Рекомендуемый диапазон GVF, % |
от 90 до 95 |
от 95 до 97 |
от 97 до 99 |
свыше 99 |
|
Пределы допускаемой относительной погрешности измерений массы сырой нефти, % |
± 5,0 |
± 10,0 |
±15,0 |
не нормируется |
|
Пределы допускаемой относительной погрешности измерений объема попутного нефтяного газа, приведенного к стандартным условиям, % |
± 4,0 | |||
|
Пределы допускаемой абсолютной погрешности измерений объемного влагосодержания сырой нефти |
± 4,0 |
±5,0 | ||
Основные технические характеристики расходомеров и параметры измеряемой среды приведены в таблице 10.
Т а б л и ц а 10 - Основные технические характеристики расходомеров и параметры измеряемой среды.
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефтегазоводяная смесь, газоконденсатная смесь |
|
Избыточное давление измеряемой среды, МПа, не более |
34,5 |
|
Диапазон температур измеряемой среды, °С |
от -40 до +120 |
|
Диапазон температуры окружающей среды, °С |
от -55 до +80* |
|
Кинематическая вязкость измеряемой среды, сСт, не более |
не нормируется |
|
Средний срок службы, лет: |
35 |
|
Наработка на отказ, ч |
285700 |
|
Параметры электропитания расходомеров | |
|
Род тока |
Постоянный/Переменный |
|
Частота переменного тока, Г ц |
от 50 до 60 |
|
Напряжение, В: |
24 (постоянный ток) 110-120 (переменный ток) 220-230 (переменный ток) |
|
Потребляемая мощность, кВ^А, не более |
0,01 |
|
Примечание* При температуре окружающей среды ниже -20 ° C расходомер должен быть установлен внутри подогреваемого блок-бокса. Если температура поверхности расходомера выше + 70 ° C из-за солнечного излучения, расходомер должен быть снабжен солнцезащитным навесом. | |
