Номер по Госреестру СИ: 74410-19
74410-19 Счетчики газа объемные диафрагменные
(RS)
Назначение средства измерений:
Счетчики газа объемные диафрагменные RS (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 и других сухих неагрессивных газов.
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 3
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на информационную табличку (шильдик) счетчика при помощи наклейки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным RSГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 208-078-2018 «Счетчики газа объемные диафрагменные RS». Методика поверки», утвержденному ФГУП «ВНИИМС» 05.10.2018 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,5 % и диапазоном измерений от 0,016 до 10 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбу, ограничивающую доступ к передней панели отсчетного устройства, и в паспорт на счетчик или на свидетельство о поверке.
Изготовитель
Pietro Fiorentini S.p.A, ИталияАдрес: I-36057 Arcugnano (VI), Italy, Via Enrico Fermi 8/10
Тел./факс: +39 0444 968 511
E-mail: sales@fiorentini.com
Заявитель
Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «Гипрониигаз» (АО «Гипрониигаз»)
ИНН 6455000573
Адрес: 410012, г. Саратов, проспект им. Кирова С.М., д. 54 Тел./факс: +7 (8452) 74-94-95 / +7 (8452) 26-20-42
E-mail: niigaz@niigaz.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия счетчиков основан на измерении объема газа измерительными камерами с подвижными эластичными стенками (мембранами). Счетчики состоят из корпуса, двух измерительных камер, распределительного механизма и отсчетного устройства. Измерительная камера состоит из четырех камер, разделенных двумя мембранами. Распределительный механизм предназначен для подачи газа в измерительную камеру и выпуска его из нее. Отсчётное устройство роликового типа, механическое, включает в себя: корпус, систему шестерней, восемь роликов, шильдик и крышку. Под действием избыточного давления газ через входной штуцер заполняет пространство под верхней крышкой счётчика и через распределительный механизм и систему каналов поступает в измерительную камеру. На разделительной мембране возникает перепад давления, под действием которого центр мембраны перемещается. Одна из полостей, разделённых мембраной, заполняется газом, при этом из другой полости газ вытесняется через распределительный механизм в выходной штуцер. Вследствие перемещения мембран через систему рычагов и редуктор приводится в действие отсчетное устройство, фиксирующее количество вытесненных измерительных объемов.
Счетчики имеют модификации RS/2001 LA, RS/2001 AL, RS/2001 LA monopipe типоразмеров G1,6, G2,5, G4 и модификацию RS/2,4 типоразмера G6, которые отличаются максимальным расходом, циклическим объемом, порогом чувствительности, максимальным избыточным давлением, геометрическими размерами и массой.
Общий вид счетчиков представлен на рисунках 1, 2, 3 и 4.

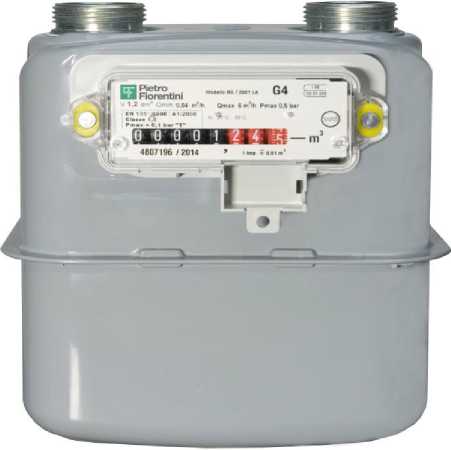

Рисунок 1 - Общий вид счетчика модификации RS/2001 LA типоразмера G4
Рисунок 2 - Общий вид счетчика модификации RS/2001 AL типоразмера G2,5
Рисунок 4 - Общий вид счетчика модификации RS/2,4 типоразмера G6
Рисунок 3 - Общий вид счетчика модификации RS/2001 LA monopipe типоразмера G4

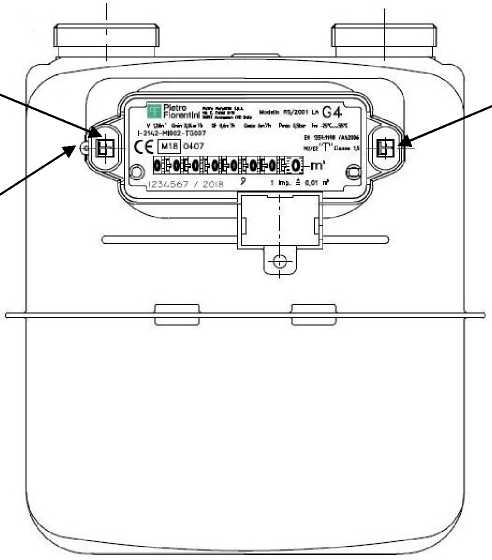

Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции счетчиков, обозначение места нанесения знака поверки представлены на рисунке 5.
Пломба изготовителя
Место для нанесения знака поверки
Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Пломба изготовителя
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 | ||
Расход, м3/ч: - максимальный Qmax |
2,5 |
4 |
6 |
10 | ||
- номинальный Qnom |
1,6 |
2,5 |
4 |
6 | ||
- минимальный Qmin |
0,016 |
0,025 |
0,04 |
0,06 | ||
Пределы допускаемой основной относительной погрешности при нормальных условиях, в диапазонах расхода, %: | ||||||
Qmin < Q < 0,1 Qnom |
±3,0 | |||||
0,1 Qnom < Q < Qmax |
±1,5 | |||||
Пределы допускаемой дополнительной погрешности, вызванной отклонением | ||||||
температуры измеряемого газа и окружающей |
±0,5 | |||||
среды от нормальных условий, при изменении температуры на 10 0С, % |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |||
1 |
2 |
3 |
4 |
5 |
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
Циклический объем, дм3 |
1,2 |
2,4 | ||
Порог чувствительности, дм3/ч, не более |
5 |
8 | ||
Избыточное давление, кПа, не более RS/2001 LA |
50 |
50 | ||
RS/2001 AL |
160 | |||
RS/2001 LA monopipe |
50 | |||
Потеря давления при Qmax, Па, не более |
200 | |||
Емкость отсчетного устройства, м3 |
99999,999 | |||
Цена деления наименьшего разряда, дм3 |
0,2 | |||
Обозначение размера трубной резьбы |
%, 7/8, 1, 1%, 2 |
1% | ||
штуцеров* | ||||
Межцентровое расстояние между |
110; 130; 160; 250 |
250 | ||
штуцерами, мм | ||||
Габаритные размеры ВхШхГ, мм, не более: | ||||
RS/2001 LA |
210х150х162 |
246х | ||
RS/2001 AL |
211 х176х206 |
341,5х | ||
RS/2001 LA monopipe |
223х190х162 |
168,5 | ||
Масса, кг, не более RS/2001 LA |
1,45 |
3,20 | ||
RS/2001 AL |
1,45 | |||
RS/2001 LA monopipe |
1,60 | |||
Срок службы, лет, не менее |
20 |
Продолжение таблицы 2 - Основные технические характеристики
Наименование характеристики |
Значение | |||
1 |
2 |
3 |
4 |
5 |
Условия эксплуатации: Диапазон температуры измеряемого газа и окружающей среды, соответствующий нормальным условиям, °C Диапазон температуры измеряемого газа и о окружающей среды, С Относительная влажность окружающей среды, % Атмосферное давление, кПа |
от +15 до +25 от -25 до +55 до 95 при температуре 35 оС от 84 до 106,7 |
*Допускаются другие размеры резьбы штуцеров в комплекте с переходными
соединительными штуцерами
