Номер по Госреестру СИ: 74465-19
74465-19 Имитаторы сигналов спутниковых навигационных систем
(GSS7000)
Назначение средства измерений:
Имитаторы сигналов спутниковых навигационных систем GSS7000 (далее - имитаторы сигналов) предназначены для формирования радиочастотных сигналов спутниковых навигационных систем ГЛОНАСС, GPS, Galileo, BeiDou в соответствии с требованиями интерфейсных контрольных документов.

Внешний вид.
Имитаторы сигналов спутниковых навигационных систем
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) для управления работой имитаторов сигналов SimGEN, либо SimREPLAYplus, либо SimTEST (определяется договором поставки) имеет следующие идентификационные данные (признаки) метрологически значимой части, приведенные в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.02.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
SimGEN |
SimREPLAY plus |
SimTEST |
Номер версии (идентификационный |
не ниже |
не ниже |
не ниже |
номер) ПО |
6.00 |
6.00 |
6.00 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель корпуса имитаторов сигналов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к имитаторам сигналов спутниковых навигационных систем GSS7000Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу 651-18-066 МП «Инструкция. Имитаторы сигналов спутниковых навигационных систем GSS7000. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 10 декабря 2018 г.
Основные средства поверки:
-
- государственный рабочий эталон единиц координат местоположения 1 разряда по ГОСТ Р 8.750-2011, доверительная граница погрешности (по уровню вероятности 0,67) измерений беззапросной дальности по фазе дальномерного кода не более 0,05 м, по фазе несущей частоты не более 0,001 м; доверительная граница погрешности (по уровню вероятности 0,67) измерений скорости изменения беззапросной дальности не более 0,005 м/с;
-
- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06 в Федеральном информационном фонде), пределы относительной погрешности по частоте ± 5Д10-11;
-
- частотомер 53230A (регистрационный номер 51077-12 в Федеральном информационном фонде), диапазон измерений частоты от 1 до 350 МГц, разрешающая способность измерений временного интервала 20 пс;
-
- анализатор сигналов Agilent N9030A (регистрационный номер 51073-12 в Федеральном информационном фонде), диапазон частот от 3 Гц до 3,6 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора ± 1,55-10-7;
-
- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8481A (регистрационный номер 58375-14 в Федеральном информационном фонде), границы нелинейности амплитудной характеристики в диапазоне измерений мощности от минус 1 до 15 дБ относительно 1 мВт ±0,52 %, относительная погрешность коэффициента калибровки ±1,23 %;
-
- преобразователь измерительный ваттметров поглощаемой мощности 8481D (регистрационный номер 58320-14 в Федеральном информационном фонде), границы нелинейности амплитудной характеристики в диапазоне измерений мощности от минус 30 до минус 20 дБ относительно 1 мВт ±1 %, относительная погрешность коэффициента калибровки ±0,8 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых имитаторов сигналов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Spirent Communications PLC», Великобритания Aspen Way, Paignton, Devon, TQ4 7QR, UK Телефон: +44 (0) 1803-546300Заявитель
Общество с ограниченной ответственностью «Безопасная информационная зона» (ООО «БИЗон»)
ИНН 9701036178
Адрес: 105066, г. Москва, ул. Ольховская, д. 4, корпус 2
Телефон: +7 (499) 110-25-34
E-mail: info@bi.zone
Wed-сайт: www.bi.zone
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон: +7 (495) 526-63-00, факс: +7 (495) 944-52-68
E-mail: director@vniiftri .ru
Принцип действия имитаторов сигналов основан на формировании суммарного радиочастотного навигационного сигнала, включающего сигналы:
-
- ГЛОНАСС в частотных диапазонах L1 и L2 с литерами рабочих частот от минус 7 до 6;
-
- GPS в частотных диапазонах L1, L2 и L5;
-
- Galileo в частотных диапазонах E1, E5a и E5b;
-
- BeiDou в частотных диапазонах B1 и B2,
формируемые имитационными каналами (количество каналов, частотные диапазоны определяются комплектом лицензий на ключи активации в договоре поставки).
Конструктивно имитаторы сигналов состоят из генератора сигналов (шасси), в корпус которого встроен управляющий персональный компьютер (контроллер), а также монитора, клавиатуры и манипулятора типа «мышь» (наличие монитора, клавиатуры и манипулятора типа «мышь» определяется договором поставки).
На передней панели корпуса имитаторов сигналов расположены светодиодные индикаторы для отображения состояния и режима работы, а также разъем для выдачи формируемого суммарного радиочастотного навигационного сигнала (RF Out), к которому подключается тестируемая навигационная аппаратура потребителей (НАП).
На задней панели корпуса имитаторов сигналов расположены следующие основные разъемы для подключения источника питания переменного тока, монитора, клавиатуры и манипулятора типа «мышь», для подключения по сети Ethernet, для подключения сигналов от внешнего опорного генератора частоты (REF IN), для выходных сигналов частоты внутреннего опорного генератора (REF OUT) и шкалы времени (1 PPS OUT); для выходных радиочастотных навигационных сигналов с повышенным уровнем мощности (HIGH LEVEL).
Встроенный персональный компьютер обеспечивает выполнение математических операций по моделированию навигационных параметров. Для управления работой имитаторов сигналов может использоваться следующее программное обеспечение (определяется договором поставки):
-
- SimGEN, обеспечивающее возможность реализации всех функций по генерации сценариев работы имитатора сигналов;
-
- SimREPLAYplus, обеспечивающее возможность многократного повторения заранее сгенерированных сценариев работы имитатора сигналов, а также функцию по изменению даты, времени и местоположения моделируемого объекта;
-
- SimTEST, обеспечивающее возможность общего тестирования НАП, включая имитацию траектории движения моделируемого объекта на основе данных, полученных из карт Google Maps.

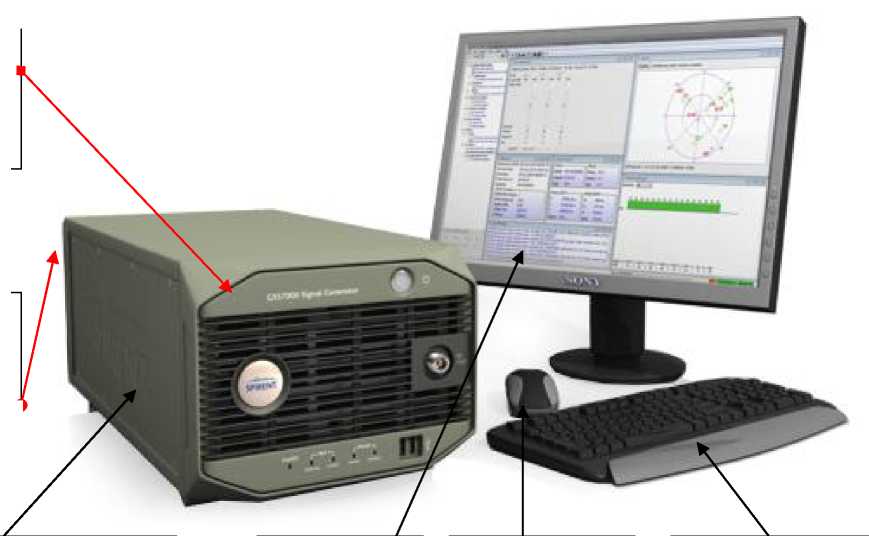

Общий вид составных частей имитаторов сигналов, места пломбировки от несанкционированного доступа и нанесения знака утверждении типа приведены на рисунке 1.
Место
нанесения знака утверждения типа
Место пломбировки от
несанкционированного доступа

генератор сигналов |
монитор |
«мышь» |
клавиатура |
Рисунок 1 - Общий вид составных частей имитаторов сигналов
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения несущих частот выходных сигналов, МГц: ГЛОНАСС (L1) |
1602 + n-0,5625* |
ГЛОНАСС (L2) |
1246 + n-0,4375 |
GPS (L1) |
1575,42 |
GPS (L2) |
1227,60 |
GPS (L5) |
1176,45 |
Galileo (E1) |
1575,42 |
Galileo (E5a) |
1176,45 |
Galileo (E5b) |
1207,14 |
BeiDou (B1) |
1561,098 |
BeiDou (b2) |
1207,14 |
Пределы допускаемой относительной вариации частоты внутреннего опорного генератора за 1 сутки (после 24-часового прогрева) |
±540-10 |
Относительный уровень гармонических составляющих, дБс**, не более |
-40 |
Пределы допускаемой погрешности установки уровня мощности выходных сигналов, дБ |
±0,5 |
Пределы допускаемого межканального смещения уровня мощности выходных сигналов, дБ |
±0,1 |
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности, м |
0,1 |
* где n от -7 до +6 ** где дБс - децибел относительно уровня мощности несущей |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон скорости при моделировании параметров движения объекта, м/с |
от 0 до 30000 |
Параметры питания от сети переменного тока: - напряжение, В |
от 200 до 240 |
- частота, Гц |
от 49 до 51 |
Потребляемая мощность имитаторов сигналов, В-А, не более |
300 |
Габаритные размеры имитаторов сигналов, мм, не более: - длина |
572 |
- ширина |
238 |
- высота |
177 |
Масса имитаторов сигналов, кг, не более |
12 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 10 до 40 |
