Сведения о средстве измерений: 62049-15 Комплект эталонный имитатора навигационного сигнала

Номер по Госреестру СИ: 62049-15
62049-15 Комплект эталонный имитатора навигационного сигнала
(GSS8000)

Назначение средства измерений:
Комплект эталонный имитатора навигационного сигнала GSS8000 (далее - имитатор сигнала) предназначен для воспроизведения радиотехнических навигационных сигналов в соответствии с требованиями интерфейсных контрольных документов космических навигационных систем (КНС) ГЛОНАСС, GPS и Galileo.

Внешний вид.
Комплект эталонный имитатора навигационного сигнала
Рисунок № 1

Внешний вид. Комплект эталонный имитатора навигационного сигнала, http://oei-analitika.ru рисунок № 2

Внешний вид.
Комплект эталонный имитатора навигационного сигнала
Рисунок № 2

Внешний вид.
Комплект эталонный имитатора навигационного сигнала
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 153110
ID в реестре СИ - 375510
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "Spirent Communications PLC"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_29 Агрегированные данные по поверкам и годам

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

Наименование организации-поверителя
Номер аттестата аккредитации
Номер типа СИ ФРШИН
Наименование типа СИ
Количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности
Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2801 от 2021.12.10 О внесении изменений в сведения об утвержденных типах средств измерений 57640-19, 70703-18, 70913-18, 73024-18

№1250 от 2015.10.30 Об утверждении типов средств измерений

Наличие аналогов СИ: Комплект эталонный имитатора навигационного сигнала (GSS8000)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Spirent Communications PLC"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
62049-15	Комплект эталонный имитатора навигационного сигнала, GSS8000 Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	1 год
64105-16 02.06.2021	Имитаторы сигналов спутниковых навигационных систем, GSS9000 Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	1 год
64106-16 02.06.2021	Имитаторы сигналов спутниковых навигационных систем, GSS8000 Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	1 год
64107-16 02.06.2021	Имитаторы сигналов спутниковых навигационных систем, GSS6700 Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	1 год
64234-16 16.06.2021	Имитаторы сигналов спутниковых навигационных систем, GSS6300, GSS6300М Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	1 год
74465-19 25.03.2024	Имитаторы сигналов спутниковых навигационных систем, GSS7000 Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	1 год
44940-10 01.08.2015	Имитаторы спутниковых навигационных систем, GSS8000 Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	1 год
82349-21	Имитатор сигналов спутниковых навигационных систем GSS6700, GSS6700 Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	1 год

RT_47 Анализ рынка поверки Воронежа

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Комплект эталонный имитатора навигационного сигнала (GSS8000)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИФТРИ" (RA.RU.311478)	РСТ	Нет модификации	3		0	3	0	2	0	2

Стоимость поверки Комплект эталонный имитатора навигационного сигнала (GSS8000)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) имитатора сигнала включает в себя специализированное программное обеспечение (СПО) для выполнения математических операций по моделированию навигационных параметров «SimGEN». Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Наименование ПО

Идентификаци онное наименование

ПО

Номер версии

(идентификац ионный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления идентифика тора ПО

СПО для выполнения математических операций по

моделированию навигационных

параметров

«SimGEN»

не ниже 2.92 SR01

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус имитатора сигнала в виде наклейки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Руководство по эксплуатации «Комплект эталонный имитатора навигационного сигнала GSS8000».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к комплекту эталонному имитатора навигационного сигнала GSS8000

Техническая документация фирмы-изготовителя.

Поверка

осуществляется по документу МП 62049-15 «Инструкция. Комплект эталонный имитатора навигационного сигнала GSS8000. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в сентябре 2015 г.

Основные средства поверки:

- стандарт частоты рубидиевый FS 725 (регистрационный № 31222-06), пределы относительной погрешности по частоте ± 5,0-10^-11;

- частотомер 53230A (регистрационный № 51077-12), диапазон измерений частоты от 1 до 350 МГц, разрешающая способность измерений временного интервала 20 пс;
- анализатор сигналов N9030A (регистрационный № 51073-12), диапазон частот от 3 Гц до 3,6 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора ± 1,55-10^-7;
- измеритель мощности с блоком измерительным E4418B и первичными измерительными преобразователями 8481A и 8481D (регистрационный № 38915-08), пределы допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне значений от минус 70 до минус 30 дБм;
- осциллограф цифровой запоминающий WaveMaster 820Zi (регистрационный № 40232-08), количество каналов 2, полоса пропускания 20 ГГц;
- аппаратура для высокоточного сравнения шкал времени GTR51 (регистрационный № 59071-14), частотные диапазоны принимаемых сигналов ГЛОНАСС (L1, L2), GPS (L1, L2, L5), Galileo (E1, E5), средняя квадратическая погрешность определения расхождения шкал времени при реализации дифференциального режима сравнения шкал времени не более 0,03 нс.

Изготовитель

Фирма «Spirent Communications PLC»
Aspen Way, Paignton, Devon, TQ4 7QR, Великобритания
тел. +44 (0) 1803-546300

Заявитель

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон : +7 (495) 526-63-00, факс: +7 (495) 944-52-68
E-mail: director@yniiftri.ru

Принцип действия имитатора сигнала основан на формировании суммарного радиотехнического навигационного сигнала, включающего сигналы:

- стандартной и высокой («dummy») точности КНС ГЛОНАСС в частотных диапазонах L1 и L2 для литеров рабочих частот от минус 7 до 6;
- C/A, L1C, P, Pseudo Y, M КНС GPS в частотном диапазоне L1; C/A, L2C, P, Pseudo Y, M КНС GPS в частотном диапазоне L2; I5, Q5 КНС GPS в частотном диапазоне L5;
- OS (A, B, C) КНС Galileo в частотном диапазоне E1; I5, Q5 КНС Galileo в частотных диапазонах E5a и E5b

по имитационным каналам, максимальное количество которых составляет 12 для каждого частотного диапазона КНС ГЛОНАСС, GPS и Galileo.

Конструктивно имитатор сигнала состоит из четырех калиброванных с высокой точностью генераторов сигналов, блока для распределения сигналов (Distribution Unit), блока для комбинирования сигналов (Multi-Box Combiner Unit) и специализированной высокопроизводительной персональной электронно-вычислительной машины (ПЭВМ).

Каждый из генераторов сигналов выполнен в виде моноблока, на лицевой панели которого расположены дисплей, дверца лицевой панели и один радиочастотный разъем для выдачи формируемых навигационных сигналов. Дисплей лицевой панели представляет собой алфавитно-цифровой цветной жидкокристаллический дисплей с внутренней подсветкой. При работе генератора сигналов на дисплее отображается информация о параметрах, связанных с сигналами, формируемыми каждым имитационным каналом, основные из которых номер канала, номер имитируемого навигационного космического аппарата (НКА), значение имитируемой радиальной псевдоскорости, уровень мощности сигнала относительно номинального, коды формируемых навигационных сигналов. Дверца лицевой панели расположена справа от дисплея, имеет логотип «Spirent» и закрывает отверстие для регулировки внутреннего опорного кварцевого генератора и табличку с серийным номером генератора сигналов.

На задней панели генератора сигналов расположены следующие основные порты и разъемы: порт для подключения источника питания переменного тока; порты связи; разъемы BNC-типа для подключения внешнего опорного генератора частоты (REF IN), для выходных сигналов частоты внутреннего опорного кварцевого генератора (REF OUT), для подключения источника внешних сигналов синхронизации (SYNC IN), сигналов внешнего триггера (TRIGGER IN), для выходных сигналов времени (TIMER OUTPUT 1, 2, 3); разъем N-типа (Mon/Cal) с повышенным уровнем мощности сигнала, используемый в конфигурациях имитаторов с несколькими генераторами сигналов и для калибровки генератора сигналов; разъем N-типа (Aux RF In) для подключения внешнего генератора сигналов помех.

Навигационная аппаратура потребителей подключается к имитатору сигнала посредством подсоединения к разъему N-типа (RF 1 OUTPUT) на лицевой панели блока для комбинирования сигналов (Multi-Box Combiner Unit).

ПЭВМ обеспечивает выполнение математических операций по моделированию навигационных параметров. Для управления имитатором сигнала используется специализированное программное обеспечение «SimGEN».

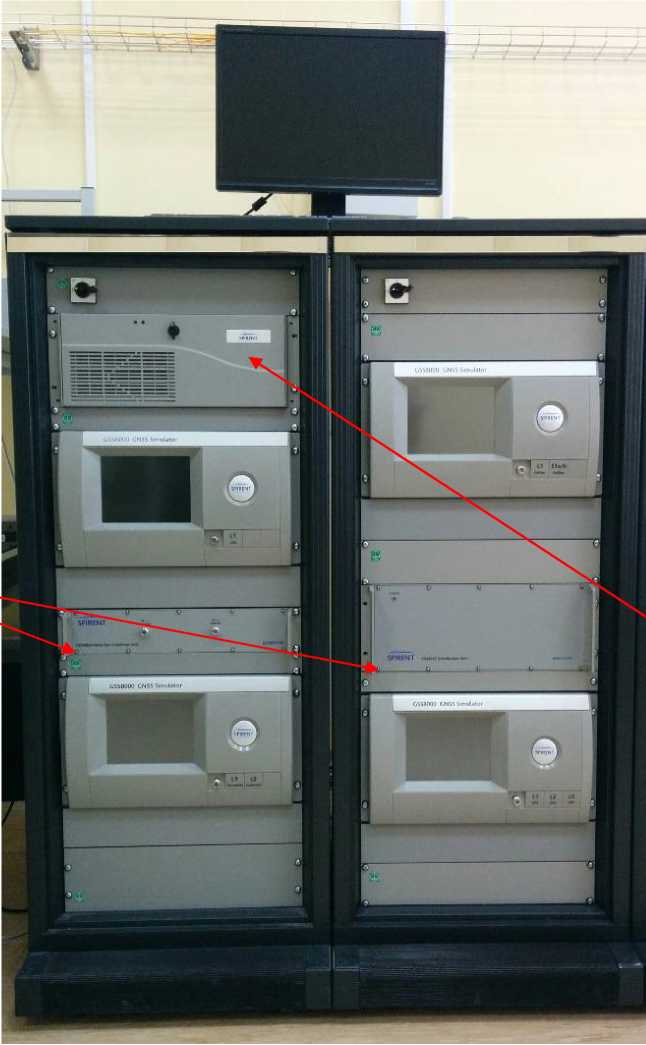

Внешний вид имитатора сигнала, места пломбировки от несанкционированного доступа и нанесения знака (наклейки) утверждения типа приведены на рисунке 1.

Места пломбировки от несанкционированного доступа

Внешний вид. Комплект эталонный имитатора навигационного сигнала (GSS8000), http://oei-analitika.ru

Рисунок 1 - Внешний вид имитатора сигнала

Место нанесения

знака (наклейки) «Знак утверждения типа»

Комплект поставки включает: комплект эталонный имитатора навигационного сигнала GSS8000, зав. № 8747/8749/8978/8998 - 1 шт., СПМО для выполнения

математических операций по моделированию навигационных параметров «SimGEN» - 1 шт., техническая документация фирмы-изготовителя - 1 шт.

имитатора сигнала приведены в таблице 2.

Таблица 2

Наименование характеристики	Значение характеристики
Номинальные значения несущих частот выходных сигналов, МГц: КНС ГЛОНАСС (L1)	1602 + n-0,5625
КНС ГЛОНАСС (L2)	1246 + n-0,4375
КНС GPS (L1)	где n от минус 7 до 6 1575,420
КНС GPS (L2)	1227,60
КНС GPS (L5)	1176,45
КНС Galileo (E1)	1575,42
КНС Galileo (E5a)	1176,45
КНС Galileo (E5b)	1207,14
Пределы допускаемой относительной вариации частоты внутреннего опорного генератора за 1 сутки (после 24-часового прогрева)	± 540^-10
Относительный уровень помехи, обусловленной зеркальным каналом, дБс⁽¹⁾, не более	минус 40
Пределы допускаемой абсолютной погрешности установки уровня мощности выходных сигналов, дБ	± 0,5
Пределы допускаемой абсолютной погрешности межканального смещения уровня мощности выходных сигналов, дБ	± 0,1

Наименование характеристики	Значение характеристики
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности до навигационного космического аппарата, м, не более: - по фазе дальномерного кода	0,01
- по фазе несущей частоты	0,001
Предел допускаемого СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности до навигационного космического аппарата, м/с, не более	0,005
Границы допускаемой погрешности измерений интервала времени между импульсным сигналом шкалы времени 1 Гц и соответствующим ему событием в навигационном сигнале (по уровню вероятности 0,95), нс	± 0,2
Диапазон скорости при моделировании параметров движения объекта, м/с	от 0 до 119500
Параметры питания от сети переменного тока: - напряжение, В	от 220 до 240
- частота, Гц	от 47 до 53
Мощность, потребляемая генератором сигналов, В-А, не более	240
Габаритные размеры генератора сигналов (длина х ширина х высота), мм, не более	540x450x270
Масса генератора сигналов, кг, не более	30
Рабочие условия применения: - температура окружающего воздуха, °С	от 10 до 40
- относительная влажность воздуха при температуре 25 °С, %, не более	80
- относительная влажность воздуха при температуре 30 °С, %, не менее	20

⁽¹⁾ дБс - децибел относительно уровня мощности несущей
