Сведения о средстве измерений: 64105-16 Имитаторы сигналов спутниковых навигационных систем

Номер по Госреестру СИ: 64105-16
64105-16 Имитаторы сигналов спутниковых навигационных систем
(GSS9000)

Назначение средства измерений:
Имитаторы сигналов спутниковых навигационных систем GSS9000 (далее - имитаторы сигналов) предназначены для воспроизведения радиотехнических навигационных сигналов в соответствии с требованиями интерфейсных контрольных документов космических навигационных систем (КНС) ГЛОНАСС, GPS, Galileo и BeiDou-II, широкозонной дифференциальной подсистемы SBAS, квазизенитной спутниковой навигационной системы QZSS.

сертификация программного обеспечения
Внешний вид. Имитаторы сигналов спутниковых навигационных систем, http://oei-analitika.ru рисунок № 1
Внешний вид.
Имитаторы сигналов спутниковых навигационных систем
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 02.06.2021
Номер записи - 155351
ID в реестре СИ - 377751
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Spirent Communications PLC"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№708 от 2016.06.02 Об утверждении типов средств измерений

Наличие аналогов СИ: Имитаторы сигналов спутниковых навигационных систем (GSS9000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
64105-16 Имитаторы сигналов спутниковых навигационных систем (GSS9000)
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
54267-13 Счетчики газа ротационные (RABO)
Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника») (РОССИЯ г. Арзамас Нижегородской обл.)
64105-16 Имитаторы сигналов спутниковых навигационных систем (GSS9000)
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
54308-13 Имитаторы сигналов (СН-3805М)
ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва)

Все средства измерений ЗАО "КБ навигационных систем" (НАВИС)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
62049-15

Комплект эталонный имитатора навигационного сигнала, GSS8000
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
64105-16
02.06.2021
Имитаторы сигналов спутниковых навигационных систем, GSS9000
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
64106-16
02.06.2021
Имитаторы сигналов спутниковых навигационных систем, GSS8000
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
64107-16
02.06.2021
Имитаторы сигналов спутниковых навигационных систем, GSS6700
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
64234-16
16.06.2021
Имитаторы сигналов спутниковых навигационных систем, GSS6300, GSS6300М
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
74465-19
25.03.2024
Имитаторы сигналов спутниковых навигационных систем, GSS7000
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
44940-10
01.08.2015
Имитаторы спутниковых навигационных систем, GSS8000
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
82349-21

Имитатор сигналов спутниковых навигационных систем GSS6700, GSS6700
Фирма "Spirent Communications PLC" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.

Стоимость 200 руб. или по подписке

Кто поверяет Имитаторы сигналов (СН-3805М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Имитаторы сигналов (СН-3805М)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) имитаторов сигналов включает в себя специализированное программное обеспечение (СПО) для выполнения математических операций по моделированию навигационных параметров SimGEN. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SimGEN

Номер версии (идентификационный номер) ПО

не ниже 5.00

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления идентификатора ПО

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель генератора сигналов в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

«Имитаторы сигналов спутниковых навигационных систем GSS9000. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к имитаторам сигналов спутниковых навигационных систем GSS9000

Техническая документация фирмы-изготовителя.

Поверка

Поверка осуществляется по документу 651-16-13 МП «Инструкция. Имитаторы сигналов спутниковых навигационных систем GSS9000. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 30.03.2016 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Основные средства поверки:

- стандарт частоты рубидиевый FS 725 (регистрационный № 31222-06), пределы относительной погрешности по частоте ±5,0-10-11;

  • - частотомер 53230A (регистрационный № 51077-12), диапазон измерений частоты от 1 до 350 МГц, разрешающая способность измерений временного интервала 20 пс;

  • - анализатор сигналов N9030A (регистрационный № 51073-12), диапазон частот от 3 Гц до 3,6 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора ±1,55-10-7;

  • -  измеритель мощности с блоком измерительным E4418B и первичными измерительными преобразователями 8481A и 8481D (регистрационный № 38915-08), пределы допускаемой относительной погрешности измерений мощности ±6 % в диапазоне значений от минус 70 до минус 30 дБм;

  • -  осциллограф цифровой запоминающий WaveMaster 820Zi (регистрационный № 40232-08), количество каналов 2, полоса пропускания 20 ГГц;

  • - GNSS-станция опорная спутниковая геодезическая многочастотная Trimble NetR9 Ti-2 (регистрационный № 45720-10), частотные диапазоны принимаемых сигналов ГЛОНАСС (L1, L2), GPS (L1, L2, L5), Galileo (E1, E5ab, E6), BeiDou-II (B1, B2), SBAS (L1, L5), QZSS (L1, L2, L5).


Изготовитель


Фирма «Spirent Communications PLC», Великобритания
Aspen Way, Paignton, Devon, TQ4 7QR, UK
Тел. +44 (0) 1803-546300

Заявитель


Общество с ограниченной ответственностью «Тритфейс» (ООО «Тритфейс»)
Юридический/фактический адрес: 105066, г. Москва, ул. Ольховская, д. 4, корпус 2 ИНН/КПП 6311126582/770101001
Телефон: +7 (495) 133-44-33

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский  институт физико-технических  и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический  адрес: 141570, Московская  область, Солнечногорский район,
рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: +7 (495) 526-63-00, факс: +7 (495) 944-52-68
E-mail: director@yniiftri.ru

Принцип действия имитатора сигналов основан на формировании суммарного радиотехнического навигационного сигнала, включающего сигналы:

  • - стандартной и высокой (без данных навигационного сообщения) точности КНС ГЛОНАСС в частотных диапазонах L1 и L2 для литеров рабочих частот от минус 7 до 6;

  • - C/A, L1c Data/Pilot, P, M Noise, Pseudo Y КНС GPS в частотном диапазоне L1;

L2c, P, Pseudo Y, M Noise КНС GPS в частотном диапазоне L2;

I, Q КНС GPS в частотном диапазоне L5;

  • - PRS Noise, OS Data/Pilot КНС Galileo в частотном диапазоне E1;

E5a Data/Pilot, E5b Data/Pilot КНС Galileo в частотном диапазоне E5ab;

PRS Noise, CS Data/Pilot (без шифрования) КНС Galileo в частотном диапазоне E6;

  • - B1l КНС BeiDou-II в частотном диапазоне B1;

B2l КНС BeiDou-II в частотном диапазоне B2;

  • - C/A системы SBAS в частотном диапазоне L1;

I системы SBAS в частотном диапазоне L5;

  • - C/A, SAIF, L1c Data/Pilot системы QZSS в частотном диапазоне L1;

L2c системы QZSS в частотном диапазоне L2;

I, Q системы QZSS в частотном диапазоне L5

по имитационным каналам, максимальное количество которых составляет 16 для каждого частотного диапазона КНС ГЛОНАСС, GPS, Galileo и BeiDou-II (количество имитационных каналов, формируемые сигналы и частотные диапазоны определяются договором поставки).

Конструктивно имитатор сигналов состоит из генератора сигналов и специализированной высокопроизводительной персональной электронно-вычислительной машины (ПЭВМ), обеспечивающих скорость итерации имитаций (SIR - Simulation Iteration Rate) до 1000 Гц.

Генератор сигналов выполнен в виде моноблока, на лицевой панели которого

расположены светодиодные индикаторы и один или два радиочастотных разъемов для выдачи формируемых навигационных сигналов (количество разъемов определяется договором поставки).

На корпусе генератора сигналов расположены следующие основные порты и разъемы: порт для подключения источника питания переменного тока; порты связи; разъемы для подключения сигналов от внешнего опорного генератора частоты (EXT REF IN), для выходных сигналов частоты внутреннего опорного кварцевого генератора (INT REF OUT), для выходных сигналов шкалы времени (1 PPS OUT), для выходных навигационных сигналов с повышенным уровнем мощности (HIGH LEVEL), используемый для калибровки генератора сигналов, для подключения сигналов от внешнего генератора сигналов (AUX RF IN).

Навигационная аппаратура потребителей подключается к имитатору сигналов посредством подсоединения к радиочастотному разъему для выдачи формируемых навигационных сигналов, расположенному на лицевой панели генератора сигналов.

ПЭВМ обеспечивает выполнение математических операций по моделированию навигационных параметров. Для управления имитатором сигналов используется специализированное программное обеспечение SimGEN.

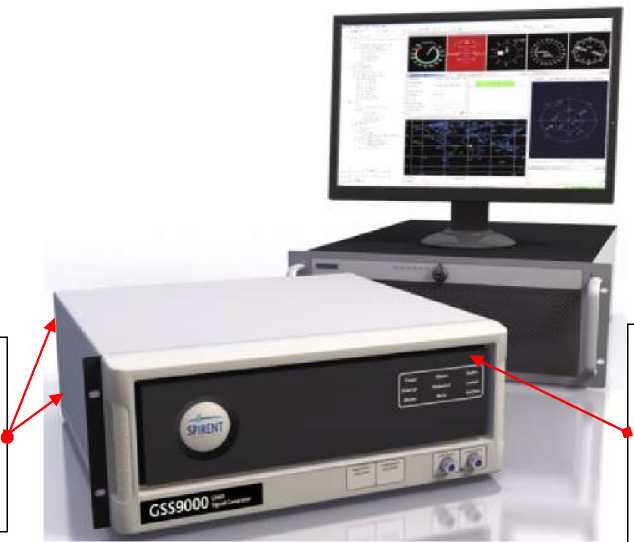

Внешний вид имитаторов сигналов, места пломбировки от несанкционированного доступа и нанесения знака (наклейки) об утверждении типа приведены на рисунке 1.

Места пломбировки от несанкционированного доступа

Внешний вид. Имитаторы сигналов (СН-3805М), http://oei-analitika.ru

Место нанесения знака (наклейки) «Знак утверждения типа»

Рисунок 1 - Внешний вид имитаторов сигналов


Комплект поставки имитаторов сигналов включает: имитатор сигналов спутниковых навигационных систем GSS9000 - 1 шт., СПО для выполнения математических операций по моделированию навигационных параметров SimGEN - 1 шт., комплект технической документации фирмы-изготовителя - 1 шт., руководство по эксплуатации - 1 экз., методика поверки - 1 экз.


приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Номинальные значения несущих частот выходных сигналов, МГц:

ГЛОНАСС (L1)

1602 + n-0,5625

ГЛОНАСС (L2)

1246 + n-0,4375

GPS (L1), Galileo (E1), SBAS (L1), QZSS (L1)

где n от минус 7 до 6 1575,42

GPS (L2), QZSS (L2)

1227,60

GPS (L5), Galileo (E5a), SBAS (L5), QZSS (L5)

1176,45

Galileo (E5b), BeiDou-II (B2)

1207,14

Galileo (E6)

1278,75

BeiDou-II (B1)

1561,098

Пределы допускаемой   относительной   вариации частоты

внутреннего опорного генератора за 1 сутки (после 24-часового прогрева)

±540-10

Относительный уровень гармонических составляющих, дБс1), не более

минус 40

Пределы допускаемой погрешности установки уровня мощности выходных сигналов, дБ

±0,5

Пределы допускаемого межканального смещения уровня мощности выходных сигналов, дБ

±0,1

Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности, м

0,01

Предел допускаемого СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности, м/с

0,01

Пределы допускаемой погрешности измерений интервала времени между импульсным сигналом шкалы времени 1 Гц и соответствующим ему событием в навигационном сигнале, нс

±2

Диапазон скорости при моделировании параметров движения объекта, м/с

от 0 до 119500

Параметры питания от сети переменного тока: - напряжение, В

от 220 до 240

- частота, Гц

от 48 до 66

Потребляемая мощность генератора сигналов, В-А, не более

480

Габаритные размеры генератора сигналов (длинахширинахвысота), мм, не более

620x445x175

Масса генератора сигналов, кг, не более

30

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от плюс 15 до плюс 25

- относительная влажность воздуха при температуре 25 °С, %

до 80

1) - дБс - децибел относительно уровня мощности несущей
