Принцип действия имитатора сигналов основан на формировании суммарного радиотехнического навигационного сигнала, включающего сигналы:

• - стандартной точности КНС ГЛОНАСС в частотном диапазоне L1 (литеры рабочих частот от минус 7 до 6);

• - C/A КНС GPS в частотном диапазоне L1;

• - OS Data/Pilot КНС Galileo в частотном диапазоне E1;

• - B1l КНС BeiDou-II в частотном диапазоне B1;

• - C/A системы SBAS в частотном диапазоне L1;

• - C/A системы QZSS в частотном диапазоне L1;

по имитационным каналам, количество которых составляет: 1 для каждого частотного диапазона КНС ГЛОНАСС, GPS, Galileo и BeiDou-II для имитатора сигналов GSS6300 (виды формируемых сигналов определяются договором поставки); 4 или 8 каналов для каждого частотного диапазона КНС ГЛОНАСС, GPS, Galileo и BeiDou-II для имитатора сигналов GSS6300M (количество каналов и виды формируемых сигналов определяются договором поставки).

Конструктивно имитатор сигналов состоит из генератора сигналов и персональной электронно-вычислительной машины (ПЭВМ) (наличие ПЭВМ определяется договором поставки). Для имитатора сигналов GSS6300M имеется вариант исполнения с ПЭВМ (контроллером), встроенной в генератор сигналов, - GSS6300Mi (integrated). Для обеспечения формирования суммарного радиотехнического сигнала, включающего одновременно сигналы КНС ГЛОНАСС, GPS, Galileo и BeiDou-II предусмотрена конфигурация имитатора сигналов (определяется договором поставки), включающая два генератора сигналов, один из которых является главным (Master), другой - вспомогательным (Auxiliary). При этом сигналы опорной частоты 10 МГц и импульсные сигналы синхронизации 1 Гц (1 PPS) от главного генератора сигналов подаются на входы вспомогательного генератора сигналов для обеспечения работы двух генераторов сигналов как одного источника навигационных сигналов.

Генератор сигналов выполнен в виде моноблока, на лицевой панели которого расположены светодиодные индикаторы и один радиочастотный разъем для выдачи формируемых навигационных сигналов.

На корпусе генератора сигналов расположены следующие основные порты и разъемы: порт для подключения источника питания переменного тока; порты связи; разъемы для подключения сигналов от внешнего опорного генератора частоты (EXT REF IN), для выходных сигналов частоты внутреннего опорного кварцевого генератора (10 MHz OUT), для выходных сигналов шкалы времени (AUX OUTPUTS, 1 PPS OUT), для выходных навигационных сигналов с повышенным уровнем мощности (MON CAL), используемый для калибровки генератора сигналов, для подключения сигналов от внешнего генератора сигналов (AUX I/P, опционально).

Навигационная аппаратура потребителей подключается к имитатору сигналов посредством подсоединения к радиочастотному разъему для выдачи формируемых навигационных сигналов, расположенному на лицевой панели генератора сигналов.

ПЭВМ обеспечивает выполнение математических операций по моделированию навигационных параметров. Для управления имитатором сигналов используется специализированное программное обеспечение SimCHAN.

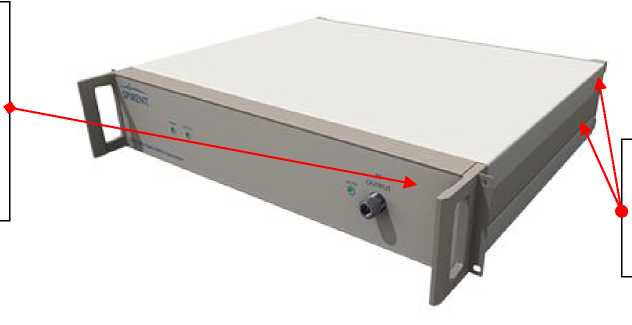

Внешний вид имитаторов сигналов, места пломбировки от несанкционированного доступа и нанесения знака (наклейки) об утверждении типа приведены на рисунке 1.

Место

нанесения знака (наклейки) «Знак

утверждения типа»

Места пломбировки от несанкционированного доступа

Рисунок 1 - Внешний вид имитаторов сигналов GSS6300, GSS6300M

Место

нанесения знака (наклейки) «Знак утверждения типа»

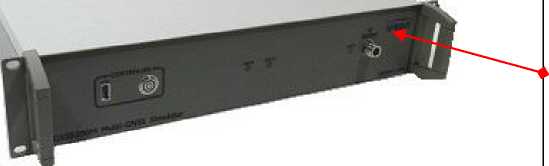

Рисунок 2 - Внешний вид имитаторов сигналов GSS6300Mi со встроенным контроллером

Комплект поставки имитаторов сигналов включает: имитатор сигналов спутниковых навигационных систем GSS6300 или GSS6300M, или GSS6300Mi - 1 шт., СПО для выполнения математических операций по моделированию навигационных параметров SimCHAN - 1 шт., комплект технической документации фирмы-изготовителя - 1 шт., руководство по эксплуатации - 1 экз., методика поверки - 1 экз.

Таблица 2
