Принцип действия АВУ основан на преобразовании давления, создаваемого в цилиндрах гидравлической системы подъемного устройства погрузчиков, возникающего под действием силы тяжести взвешиваемого груза, находящегося в грузоприемном устройстве (далее - ГПУ), в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал поступает в измерительный блок DMU, где обрабатывается, преобразуется в цифровой, и результаты взвешивания передаются в терминал POWER (далее - терминал).

Конструктивно АВУ состоит из ГПУ, тензорезисторных датчиков давления (от 2 до 3 штук) Tamtron 3342-086, производства фирмы «Tamtron Oy», Финляндия, бесконтактных датчиков углового положения ковша и бесконтактных датчиков углового положения стрелы, или датчиков углового положения ковша и стрелы (возможна комплектация), измерительного блока DMU (со встроенным устройством компенсации наклона погрузчика в продольном направлении и измерений поперечного угла наклона погрузчика), и терминала с жидкокристаллическим сенсорным дисплеем и функциональной клавиатурой.

ГПУ в различных вариантах конструктивного исполнения могут быть ковшом, паллетными вилами, с захватом (струбциной). АВУ также может быть установлено на контейнеро-перевозчике, укладчике штабелей, а также ричстакером - погрузчиком для работы с контейнерами с телескопической гидравлической системой.

Используя устройство компенсации наклона погрузчика в продольном направлении АВУ может применяться при наклоне не более 5,8^о (10 %) в продольном направлении и не более 5^о (8,75 %) поперечного угла колесного погрузчика. При нарушении этих условий АВУ не производит измерений.

АВУ, в зависимости от комплектации, имеют три варианта работы:

• - при срабатываниях бесконтактных датчиков углового положения ковша и стрелы;

• - с помощью датчиков углового положения ковша и стрелы (в диапазоне от 0^о до 50^о);

• - с помощью датчиков углового положения ковша и стрелы (в диапазоне от 0^о до 50^о) и датчика продольного углового положения корпуса погрузчика (в диапазоне от 0^о до 10^о).

АВУ, установленное на погрузчиках, позволяет взвешивать во время движения погрузчиков и подъема стрелы в нормальном режиме работы.

К АВУ дополнительно можно подключить принтер для распечатки результатов взвешивания, видео камеру и иммобилайзер.

АВУ могут оснащаться интерфейсами связи RS232, USB, 2G (при использовании SIM-карты) и Ethernet.

АВУ имеют следующие функции (по ГОСТ Р 54796-2011):

• - полуавтоматическое устройство установки нуля (п. 3.2.10.10);

• - устройство первоначальной установки нуля (п. 3.2.10.12);

• -  устройство слежения за нулем (п. 3.2.10.13);

• - устройство для контроля дисплея.

Обозначение АВУ при заказе имеет вид:

POWER PKV-X,

где POWER PKV - обозначение типа;

Х - 100, 150, 200 и 300 с 2, 4, 8 и 12 - ячейками памяти, соответственно - условное обозначение объема памяти АВУ. Ячейки памяти используются для хранения данных, указанных пользователем, таких как клиент, грузовик, прицеп, материал.

Пример обозначения. POWER PKV-300 - автоматическое весоизмерительное устройство POWER PKV с 12 ячейками памяти.

Обозначение класса точности по ГОСТ Р 54796-2011, значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), указываются на маркировочной табличке АВУ, разрушающейся при удалении, а также отображаются на дисплее терминала. Дополнительно на маркировочной табличке указывается:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение АВУ;

• - знак утверждения типа средства измерений;

• - класс точности;

• - диапазон рабочих температур;

• - год изготовления;

• - идентификация приемного устройства нагрузки: ковш, вилы паллетные или струбцина.

Знак поверки в виде наклейки (стикера) наносится на правую сторону терминала и на крышку корпуса измерительного блока DMU, как представлено на рисунке 1.

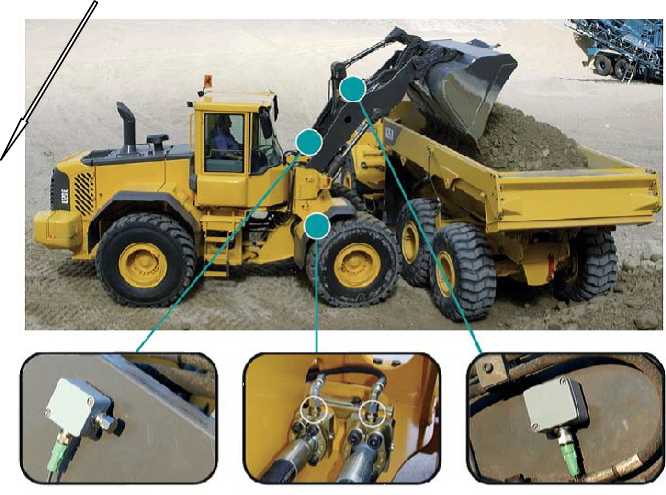

Общий вид терминала, измерительного блока DMU и АВУ показан на рисунке 1.

Терминал

Знак поверки

Измерительный блок DMU

Датчики давления

Рисунок 1 - Общий вид терминала, измерительного блока DMU и АВУ с датчиками

Таблица 4 -

Класс точности по ГОСТ Р 54796-2011 .................................................................................Y(b).

Значения Max, Min, е, d, числа поверочных интервалов (n) и пределов допускаемой погрешности (МРЕ) приведены в таблице 2.

Таблица 2 - Метрологические характеристики АВУ

Таблица 3 - Основные технические характеристики
