Номер по Госреестру СИ: 52822-13
52822-13 Весы крановые
(SCS/ECS)
Назначение средства измерений:
Весы крановые SCS/ECS (далее - весы) предназначены для статического взвешивания грузов, подвешиваемых на крюк.
Внешний вид.
Весы крановые
Рисунок № 1
Внешний вид.
Весы крановые
Рисунок № 2
Внешний вид.
Весы крановые
Рисунок № 3
Внешний вид.
Весы крановые
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным, что соответствует требованиям ГОСТ Р 53228-2008 п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.
ПО состоит из модулей (подпрограмм) обслуживания периферии, расчета массы и взаимодействия с пользователем.
Идентификационным признаком ПО является номер версии ПО, который отображается на дисплее при включении весов
Для предотвращения воздействий и защиты от преднамеренных и непреднамеренных воздействий законодательно контролируемых параметров, используется винт безопасности, расположенный на передней панели весов и скрывающий кнопку настройки, а ПО выполнено с применением современных технологий в области контроля целостности, обеспечивающей невозможность изменения данных.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификато ра ПО |
Cran Scale |
4LCD |
xxxxxxxx4LCD (xxxxxxxx- дата обновления версии) |
*_______ |
*______ |
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в документе «Весы крановые SCS/ECS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам крановым SCS/ECS-
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2 ГОСТ 8.021-2005 «ГСИ . Государственная поверочная схема для средств измерений массы».
-
3 Техническая документация на весы крановые SCS/ECS фирмы «Tamtron Oy», Финляндия.
- осуществление торговли и товарообменных операций .
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»Адрес: 125424 г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
e-mail: sittek@mail.ru, kip-mce@nm.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.
Аналоговый электрический сигнал с датчика поступает в аналогово-цифровой преобразователь (АЦП), где сигнал преобразуется в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели весов вместе с функциональной клавиатурой, антенной радио модуля. Информация о массе взвешиваемого груза может быть передана по радиоканалу на внешние устройства.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из элементов верхнего и нижнего подвесов, весоизмерительного тензорезисторного датчика и несущего корпуса, внутри которого находится АЦП и источник электропитания постоянного тока (аккумуляторная батарея).
Верхний элемент подвеса выполнен в виде серьги или траверсы с 0-образным кольцом, нижний в виде крюка или траверсы.
В весах предусмотрены следующие устройства:
-
- устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5.);
-
- устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);
-
- устройство полуавтоматической установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);
-
- устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);
-
- устройство компенсации массы тары (Т+)(ГОСТ Р 53228-2008, п. Т.2.7.4).
В весах предусмотрено устройство сигнализации о перегрузке.
Весы могут быть оснащены принтером, пультом дистанционного управления (ДУ) на ИК-лучах или радиопультом ДУ DR10 c радиомодемом TRL10 Cross beam radio.
Радиопульт ДУ DR10 оснащен графическим дисплеем, клавиатурой и меню, имеет интерфейс USB для зарядки аккумулятора. Радиопульт ДУ DR10 имеет функцию суммирования и энергонезависимую память, рассчитанную на 1800 взвешиваний с датой и временем.
Весы выпускаются в различных модификациях, отличающихся друг от друга значением максимальной нагрузки, метрологическими характеристиками и конструктивными особенностями.
Модификации весов имеют обозначения вида: SCS-УУ-ХХХ, ECS-УУ-ХХХ: где SCS; ECS - обозначение модификации;
УУ - конструктивное исполнение: отсутствие символа, F или СВ:
-
- отсутствие символа - обычное исполнение;
-
- F - наличие теплоизолирующего экрана, позволяющего взвешивать грузы,
нагретые до плюс 90оС;
-
- СВ - наличие двух крюков, позволяющих взвешивать длинные объекты,
при этом терминал, соединенный с датчиками, измеряет суммарную нагрузку обоих датчиков.
ХХХ - значение максимальной нагрузки (т).
Общий вид весов, схема их пломбирования и применяемых пультов дистанционного управления показаны на рисунках 1 - 3.
Поверительное клеймо ставится на
пломбу, установленную на винт безопасности , расположенный на
передней панели весов и скрывающий кнопку настройки

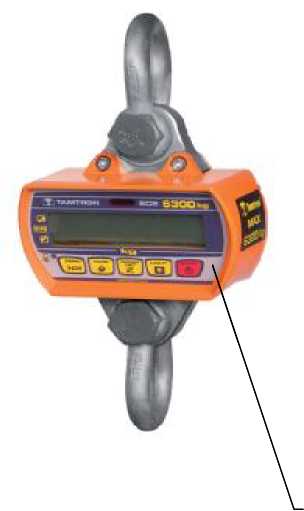

а) модификация ECS

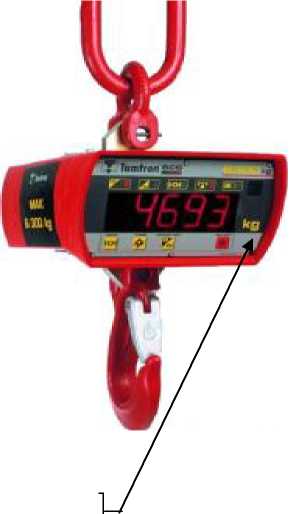

б) модификация SCS
Рисунок 1 - Пример общего вида весов

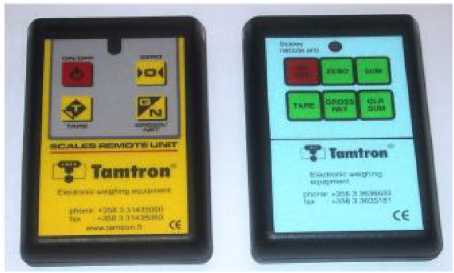

Рисунок 2 - Пульт ДУ на ИК-лучах

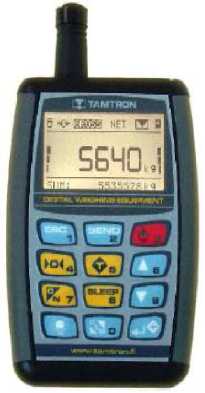

Рисунок 3 - Радиопульт ДУ DR10
На корпусе весов прикрепляется табличка, содержащая следующую информацию:
-
- наименование или товарный знак предприятия-изготовителя; J
-
- условное обозначение весов;
-
- класс точности;
-
- значение максимальной нагрузки (Max);
-
- значение минимальной нагрузки (Min);
-
- значения поверочного деления (е) и действительной цены деления (d);
-
- знак утверждения типа средств измерений;
-
- серийный заводской номер.
Класс точности по ГОСТ Р 53228-2008........................................................... средний (III).
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного деления (е), пределов допускаемой погрешности и число поверочных делений (n) приведены в таблице 2.
Таблица 2
Обозначение модификации |
Max, т |
Min, т |
d=e, кг |
Интервалы взвешивания, т |
Пределы допускаемой погрешности при поверке, кг |
Число поверочных делений (n) |
ECS-0,5 |
0,5 |
0,004 |
0,2 |
От 0,004 до 0,1 включ. |
±0,1 |
2500 |
Св. 0,1 до 0,5 включ. | ||||||
ECS-2 |
2 |
0,02 |
1 |
От. 0,02 до 0,5 включ. |
±0,5 |
2000 |
Св. 0,5 до 2,0 включ. |
± 2 | |||||
ECS-3,2 SCS-3,2 SCS-F-3,2 |
3,2 |
0,02 |
1 |
От 0,02 до 0,5 включ. |
±0,5 |
3200 |
Св. 0,5 до 2 включ. |
±1 | |||||
Св. 2 до 3,2 включ. |
±1,5 | |||||
ECS-6,3 SCS-6,3 SCSF-6,3 |
6,3 |
0,1 |
5 |
От 0,1 до 2,5 включ. |
±2,5 |
1260 |
Св.2, 5 до 6,3 включ. |
± 5 | |||||
SCS-8 |
8 |
0,1 |
5 |
От 0,1 до 2,5 включ. |
± 2,5 |
1600 |
Св. 2,5 до 8 включ |
± 5 | |||||
ECS-10 SCS-10 SCS-F-10 |
10 |
0,1 |
5 |
От 0,1 до 2,5 включ. |
±2,5 |
2000 |
Св. 2,5 до 10 включ. |
±5 | |||||
SCS-20, SCS-F-20 |
20 |
0,4 |
20 |
От 0,4 до 10 включ. |
±10 |
1000 |
Св. 10 до 20 включ. |
± 20 | |||||
SCS-32 SCS-F-32 |
32 |
0,4 |
20 |
От 0,4 до 10 включ. |
± 10 |
1600 |
Св.10 до 32 включ. |
± 20 | |||||
SCS-50 SCS-F-50 |
50 |
1 |
50 |
От 1 до 25 включ. |
± 25 |
1000 |
Св.25 до 50 включ. |
± 50 | |||||
SCS-CB-6,4 |
6,4 |
0,1 |
5 |
От 0,1 до 2,5 включ. |
± 2,5 |
1280 |
Св.2,5 до 6,4 включ. |
± 5 | |||||
SCS-CB-12,6 |
12,6 |
0,2 |
10 |
От 2 до 5 включ. |
± 5 |
1260 |
Св. 5 до 12,6 включ. |
± 10 | |||||
SCS-CB-20 |
20 |
0,4 |
20 |
От 0,4 до 10 включ. |
± 10 |
1000 |
Св. 10 до 20 включ. |
± 20 | |||||
SCS-CB-40 |
40 |
1 |
50 |
От 1 до 25 включ. |
± 25 |
800 |
Св. 25 до 40 включ. |
± 50 | |||||
SCS-CB-64 |
64 |
1 |
50 |
От 1 до 25 включ. |
± 25 |
1280 |
Св. 25 до 64 включ. |
± 50 | |||||
SCS -СВ-100 |
100 |
2 |
100 |
От 2 до 50 включ. |
± 50 |
1000 |
Св. 50 до 100 включ. |
± 100 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Диапазон допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто.
Влияние устройства установки нуля на результат взвешивания, кг .........................0,25 е.
Диапазон компенсации массы тары (Т+), % от Max ........................................ от 0 до 100.
Предельная нагрузка (Lim), % от Max, не более
Показания индикации массы, кг, не более ........................................................... Мах + 9е.
Порог чувствительности для весов .............................................................................. 1,4 е.
Диапазон установки на нуль и слежения за нулём (суммарный), % от Max
Диапазон первоначальной установки нуля, % от Max
Напряжение электрического питания от встраиваемой аккумуляторной батареи, В:
- для весов ECS
Потребляемая мощность, Вт, не более
Порог чувствительности ..............................................................................................1,4 е.
Радиус действия пульта управления, м:
- радиопульт DR10 (в зоне прямой видимости )
- пульт на ИК - лучах (в зоне прямой видимости )
Условия эксплуатации:
- диапазон температуры, °С:
- для весов ECS с дисплеем LCD ..................................... от минус 20 до плюс 40;
- для весов ECS с дисплеем LED, SCS ............................ от минус 30 до плюс 40;
- относительная влажность, %.....................................до 85 при температуре 40 оС,
.......................................................................................................... без конденсации влаги.
Время непрерывной работы от аккумулятора, ч, не менее ...........................................200.
Средний срок службы, лет ...............................................................................................20.
Габаритные размеры и массы весов приведены в таблице 3
Таблица 3
Обозначение модификации |
Max, т |
Габаритные размеры, мм |
Масса, кг, не более |
ECS-0,5 |
0,5 |
324х400х640 |
20 |
ECS-2 |
2 |
324х400х640 |
22 |
ECS-3,2; SCS-3,2; SCS-F-3,2 |
3,2 |
324х400х691 |
27 |
ECS-6,3; SCS-6,3; SCS-F-6,3 |
6,3 |
324х400х757 |
34 |
SCS -8 |
8 |
324х400х889,5 |
39 |
ECS-10; SCS-10; SCS-F-10 |
10 |
324х400х889,5 |
45 |
SCS-20; SCS-F-20 |
20 |
324х400х734 |
32* |
SCS-32; SCS-F-32 |
32 |
324х400х813 |
40* |
SCS-50; SCS-F-50 |
50 |
324х400х1009 |
48* |
SCS-CB-6,4 |
6,4 |
(324х400х691)х2 |
58 |
SCS-CB-12,6 |
12,6 |
(З24х400х757)х2 |
74 |
SCS-CB-20 |
20 |
(324х400х889,5)х2 |
95 |
SCS-CB-40 |
40 |
(324х400х734)х2 |
69* |
SCS-CB-64 |
64 |
(З24х400х81з)х2 |
85* |
SCS-CB-100 |
100 |
(324х400х1009)х2 |
98* |
* - масса весов указана без серег |
