Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговый электрический сигнал с датчика поступает в терминал, через аналоговоцифровой преобразователь (АЦП), где преобразуется в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее терминала, расположенном на передней панели весов вместе с функциональной клавиатурой.

Весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из элементов верхнего и нижнего подвесов, корпуса из высокопрочного алюминиевого сплава со встроенным датчиком, АЦП, дисплеем и аккумуляторной батареей.

Верхний элемент подвеса выполнен в виде серьги или траверсы с 0-образным кольцом, нижний элемент подвеса - в виде крюка или траверсы.

В весах предусмотрены следующие устройства:

• - полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

• - устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

• - устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

• - устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).

В весах предусмотрено устройство сигнализации о перегрузке.

Весы имеют автономное аккумуляторное питание и могут быть оснащены принтером.

В весах используются датчики ASCS/APCS, производства фирмы «Tamtron Oy», Финляндия.

Управление работой весов осуществляется с помощью пульта дистанционного управления (далее - ДУ) на ИК-лучах или радиопультом ДУ DR10 c радиомодемом TRL10 Cross beam radio или непосредственно с клавиатуры, расположенной на передней панели весов.

Радиопульт ДУ DR10 оснащен графическим дисплеем, клавиатурой и меню, имеет интерфейс USB для зарядки аккумулятора. Радиопульт ДУ DR10 имеет функцию суммирования и энергонезависимую память, рассчитанную на 1800 взвешиваний с датой и временем.

Весы выпускаются однодиапазонными в двух модификациях SCS и PCS, отличающихся друг от друга значением максимальной нагрузки, метрологическими характеристиками и конструктивными особенностями.

Исполнения модификаций весов имеют обозначения вида:

SCS-УУ-ХХХ, PCS-УУ-ХХХ,

где SCS; PCS - обозначение модификации;

УУ - условное обозначение исполнения:

• - отсутствие символа - обычное исполнение;

• - F - наличие теплоизолирующего экрана, позволяющего взвешивать грузы, нагретые

до плюс 90 ^оС;

• - СВ - наличие двух крюков, позволяющих взвешивать длинные объекты, при этом

терминал, соединенный с датчиками, измеряет суммарную нагрузку обоих датчиков;

ХХХ - значение максимальной нагрузки (т).

Пример обозначения:

SCS-F-15, весы модификации SCS c теплоизолирующим экраном, позволяющим взвешивать грузы нагретые до плюс 90 ^оС, с Мах = 15 т;

SCS-CB-100, весы модификации SCS c двумя крюками, с Мах = 100 т.

На корпусе весоизмерительного устройства прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя;

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного интервала (e);

• - значение максимальной массы тары (Т^- = ..

• - знак утверждения типа средства измерений;

• - год изготовления.

Общий вид весов и схема пломбировки весов от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 1.

Общий вид пультов ДУ на ИК-лучах и радиопульта ДУ DR10 представлен на рисунке 2.

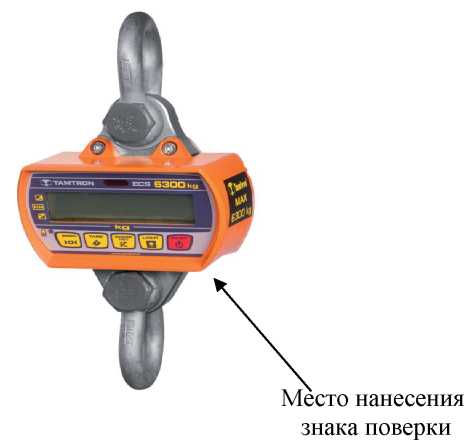

Модификация PCS

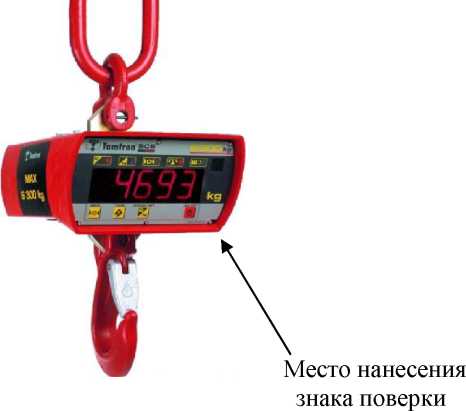

Модификация SCS

Рисунок 1 - Общий вид весов, схемы пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки

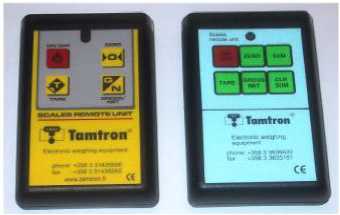

Пульт ДУ на ИК-лучах

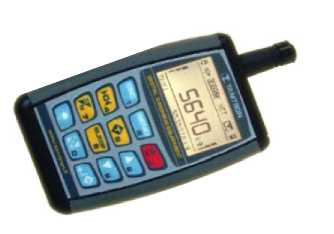

Радиопульт ДУ DR10

Рисунок 2 - Общий вид пультов дистанционного управления

Класс точности по ГОСТ OIML R 76-1-2011................................................средний (III).

Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности (mpe) при первичной поверке исполнений весов приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары, соответственно.

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Габаритные размеры и массы исполнений весов приведены в таблице 4.

Таблица 4 - Габаритные размеры и масса исполнений весов
