Номер по Госреестру СИ: 72846-18
72846-18 Осмометры криоскопические
(модели 3250, 3320, Osmo1)
Назначение средства измерений:
Осмометры криоскопические модели 3250, 3320, Osmo1 (далее - осмометры) предназначены для измерений моляльной концентрации осмотически активных веществ в водных растворах, в том числе, в биологических жидкостях.
Внешний вид.
Осмометры криоскопические
Рисунок № 1
Внешний вид.
Осмометры криоскопические
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 22.10.2024
Номер записи -
ID в реестре СИ - 492475
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Осмометр криоскопический модель Osmo1, Осмометр криоскопический Osmo 1, модель Osmo1, модель 3250, мод.3320, мод.3250, мод. Osmo1, мод. 3250, Osmo1, Osmo 1, model 3320, 3320, 3250,
Производитель
Изготовитель - Фирма "Advanced Instruments Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 106
Выдано извещений - 0
Кол-во периодических поверок - 76
Кол-во средств измерений - 28
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2219 от 2018.10.22 Об утверждении типов средств измерений
Наличие аналогов СИ: Осмометры криоскопические (модели 3250, 3320, Osmo1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Advanced Instruments Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48085-11 21.10.2016 |
Осмометры, 3250, 3320 Фирма "Advanced Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
60301-15 01.04.2020 |
Криоскопы, Advanced мод. 4250 и 4С3 Фирма "Advanced Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72846-18 22.10.2024 |
Осмометры криоскопические, модели 3250, 3320, Osmo1 Фирма "Advanced Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Осмометры криоскопические (модели 3250, 3320, Osmo1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 25 | 19 | 2 | 0 | 24 | 19 | 1 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 15 | 0 | 14 | 0 | 8 | 0 | 7 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 35 | 2 | 1 | 34 | 0 | 23 | 1 | 22 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осмометры криоскопические (модели 3250, 3320, Osmo1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4790 | 3633 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4450 | 3633 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4992 | 3633 |
|
ФБУ Ульяновский ЦСМ Ульяновская область |
298 | 3633 |
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления осмометром, обеспечения функционирования интерфейса, обработки информации, полученной в процессе проведения измерений, хранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения осмометров указаны в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО модели 3250
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Advanced Instruments 3250 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.7 |
|
Цифровой идентификатор ПО |
Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Таблица 2 - Идентификационные данные ПО модели 3320
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Advanced Instruments 3320 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.1 |
|
Цифровой идентификатор ПО |
Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Таблица 3 - Идентификационные данные ПО модели Osmol
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Advanced Instruments Osmo1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.0.1.1 |
|
Цифровой идентификатор ПО |
Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации осмометра типографским способом и на заднюю панель корпуса осмометра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осмометрам криоскопическим моделям 3250, 3320, Osmo1
ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинское. Общие технические условия
Техническая документация компании Advanced Instruments Inc., США
Поверка
Поверкаосуществляется по документу МП 040.Д4-18 «ГСИ. Осмометры криоскопические модели 3250, 3320, Osmo1. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 02 июля 2018 г.
Основное средство поверки:
- стандартный образец состава натрия хлористого 1-го разряда ГСО 4391-88.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Advanced Instruments Inc., США
Адрес: Two Technology Way, 781-320-9000 Norwood, Massachusetts 02062, USA
Телефон: +1-781-320-9000
Web-сайт: www.aicompanies.com
Заявитель
Общество с ограниченной ответственностью «Синтест» (ООО «Синтест»)
Адрес: 107150, г. Москва, ул. Бойцовая, д. 22, стр. 3
Телефон: +7 (495) 668-07-93
E-mail: info@syntest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озёрная, д. 46
Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия осмометров основан на измерении температуры замерзания водного раствора и последующем пересчете, с помощью встроенных программ, полученного значения температуры замерзания в осмотическую концентрацию.
Исследуемый образец переохлаждается на несколько градусов ниже температуры его замерзания, затем происходит механическое инициирование замерзания (кристаллизация). Высвобождающееся при росте кристаллов тепло выводит температуру образца в равновесное состояние между жидкостью и твердым телом. На этом плато измеряется температура замерзания образца. Результат измерений отображается на дисплее в виде значений моляльной концентрации осмотически активных веществ.
Осмометры выпускаются в настольном исполнении. Выпускаемые модели осмометров отличаются габаритными размерами, массой и программным обеспечением.
Общий вид осмометров и схем пломбировки показаны на рисунках 1 - 3.
Место пломбировки

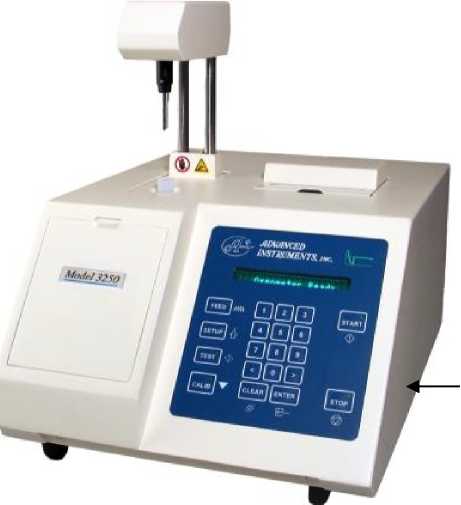

Рисунок 1 - Общий вид осмометра криоскопического модели 3250

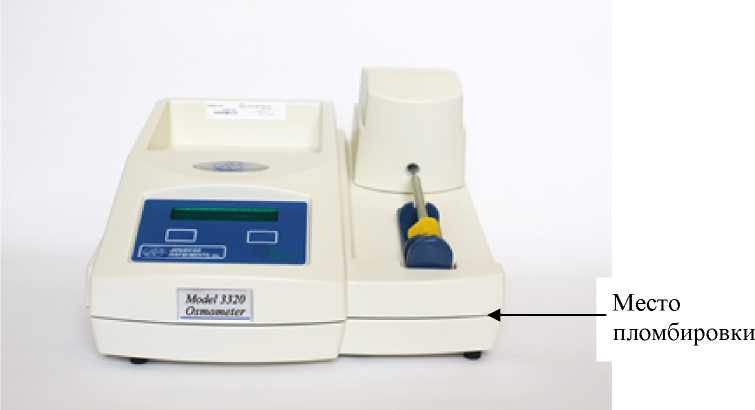

Рисунок 2 - Общий вид осмометра криоскопического модели 3320
Место пломбировки
Рисунок 3 - Общий вид осмометра криоскопического модели Osmo1
Комплектность осмометров приведена в таблице 6.
Таблица 6 - _________
|
Наименование |
Обозначение |
Количество |
|
Осмометр криоскопический модель 3250 | ||
|
Осмометр криоскопический |
3250 |
1 штука |
|
Клинитрол™ 290 мОсмоль/кг |
3LA029 |
1 упаковка |
|
Стандартный раствор 100 мОсмоль /кг (по 5 мл.) |
3LA011 |
10 ампул |
|
Стандартный раствор 1500 мОсмоль /кг (по 5 мл.) |
3LA151 |
10 ампул |
|
Стандартный раствор 2000 мОсмоль /кг (по 5 мл.) |
3LA201 |
10 ампул |
|
Стандартный раствор 3000 мОсмоль /кг (по 5 мл.) |
3LA301 |
10 ампул |
|
Охлаждающая жидкость |
3DA811 |
1 бутыль |
|
Штатив для 30 образцов |
3LA846 |
1 штука |
|
Пробирки для образов |
3LA825 |
500 штук |
|
Кабель питания |
- |
1 штука |
|
Бумага для принтера |
- |
2 рулона |
|
USB Руководство пользователя |
133005UG |
1 штука |
|
Г арантийный талон |
133007PM |
1 штука |
|
Руководство по эксплуатации |
- |
1 экземпляр |
|
Методика поверки |
№МП040.Д4-18 |
1 экземпляр |
|
Осмометр криоскопический модели 3320 и Osmo' | ||
|
Осмометр криоскопический |
3320/Osmo1 |
1 штука |
|
Клинитрол™ 290 мОсмоль/кг |
3MA029 |
1 упаковка |
|
Стандартный раствор 50 мОсмоль /кг (по 2 мл.) |
3МА005 |
10 ампул |
|
Стандартный раствор 850 мОсмоль /кг (по 2 мл.) |
3МА085 |
10 ампул |
|
Стандартный раствор 2000 мОсмоль /кг |
3MA200 |
1 упаковка |
|
5 уровневый тест линейности |
3LA028 |
1 упаковка |
|
Набор для проб |
133800 |
500 штук |
|
Кабель питания |
- |
1 штука |
|
Бумага для принтера |
- |
2 рулона |
|
USB Руководство пользователя |
133005UG |
1 штука |
|
Г арантийный талон |
133007PM |
1 штука |
|
Руководство по эксплуатации |
- |
1 экземпляр |
|
Методика поверки |
№ МП 040.Д4-18 |
1 экземпляр |
приведены в таблицах 4 - 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений моляльной концентрации осмотически активных веществ, ммоль/кг (мОсмоль/кг) |
от 50 до 2000 |
|
Предел абсолютной погрешности измерений моляльной концентрации осмотически активных веществ, ммоль/кг (мОсмоль/кг), в диапазоне измерений от 50 до 200 ммоль/кг (мОсмоль/кг) включ. |
2,0 |
|
Предел относительной погрешности измерений моляльной концентрации осмотически активных веществ, %, в диапазоне измерений св. 200 до 2000 ммоль/кг (мОсмоль/кг) |
1,0 |
Таблица 5 - Технические характеристики осмометров
|
Наименование характеристики |
Значение |
|
Параметры электропитания: напряжение, В |
от 115 до 225 |
|
частота, Гц |
50/60 |
|
Потребляемая мощность, Вт, не более: модель 3250 |
150 |
|
модель 3320 |
60 |
|
модель Osmo1 |
60 |
|
Габаритные размеры (Д*Ш*В), мм, не более: модель 3250 |
310x410x280 |
|
модель 3320 |
380x355x355 |
|
модель Osmo1 |
380x360x250 |
Продолжение таблицы 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
модель 3250 |
11,0 |
|
модель 3320 |
6,1 |
|
модель Osmol |
6,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
