Номер по Госреестру СИ: 48085-11
48085-11 Осмометры
(3250, 3320)
Назначение средства измерений:
Осмометры моделей 3250, 3320 (далее по тексту - осмометры) предназначены для измерения общей концентрации осмотически активных веществ в биологических жидкостях и водных растворах.
Внешний вид.
Осмометры
Рисунок № 1
Внешний вид.
Осмометры

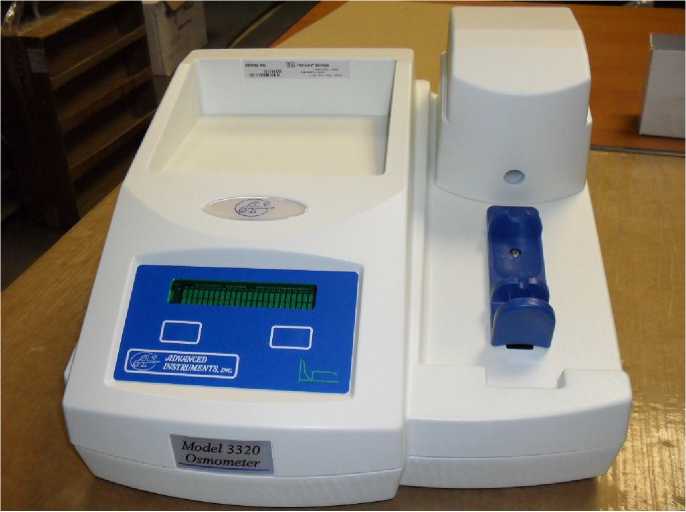

Рисунок № 2
Внешний вид.
Осмометры
Рисунок № 3
Программное обеспечение
В анализаторах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ осмометров.
Программное обеспечение предназначено для управления анализатором, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения осмометров модели 3250 указаны в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспе чения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Advanced Instruments 3250 |
Advanced Instruments 3250.hex.v2.6 |
2.6 |
Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей |
Идентификационные данные (признаки) метрологически значимой части программно-
го обеспечения осмометров модели 3320 указаны в таблице 2. Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспе чения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Advanced Instruments 3320 |
Advanced Instruments 3320.hex.v2.5 |
2.5 |
Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей |
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «В» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель осмометра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство пользователя на Осмометры модели 3250 и руководство пользователя на Осмометры модели 3320
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Осмометрам моделей 3250, 33201. ГОСТ Р 50444-92. Приборы , аппараты и оборудование медицинское. Общие технические условия.
2. Техническая документация фирмы «Advanced Instruments Inc.», США.
Поверка
Поверкаосуществляется в соответствии с Методикой поверки МП 11.Д4-11 «Осмометры моделей 3250, 3320» утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» 21 июня 2011 г.
Основное средство поверки - смеси аттестованные натрия хлористого в соответствии с требования РМГ 60-2003 «ГСИ. Смеси аттестованные. Общие требования к разработке», Абсолютная погрешность аттестованного значения моляльности натрия хлористого (в водном растворе), ммоль/кг (мОсмоль/кг), не более ±2,5 ммоль/кг (±5,0 мОсмоль/кг).
Изготовитель
Фирма «Advanced Instruments Inc.», США, Two Technology Way/781-320-9000 Norwood, Massachusetts 02062, USA, tel. 800-225-4034, fax 781-320-8181www.aicompanies.com
Заявитель
ООО «ОМБ», г. Москва,4-ая Тверская ямская ул., д.16, корп.3
Тел./факс: (495) 925-81-50
e-mail: omb@omb.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИОФИ»,119361 г. Москва, ул. Озерная, д.46
тел. 437-56-33, факс 437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия осмометров основан на измерении температуры замерзания жидкой биологической пробы и последующем пересчете, с помощью встроенных программ, полученного значения температуры замерзания в осмотическую концентрацию. Результат измерений отображается на дисплее в виде значений осмотической концентрации (осмоляльности) образца.
Исследуемый образец переохлаждается на несколько градусов ниже температуры его замерзания, затем происходит механическое инициирование замерзания (кристаллизация). Высвобождающееся при росте кристаллов тепло выводит температуру образца в равновесное состояние между жидкостью и твердым телом. На этом плато измеряется температура замерзания образца. Измеренная температура замерзания переводится в осмоляльность при помощи микропроцессорного блока и выводится на дисплей осмометра в единицах измерения осмоляльности (мОсмоль/кг).
Осмометры выпускаются в настольном стационарном исполнении.

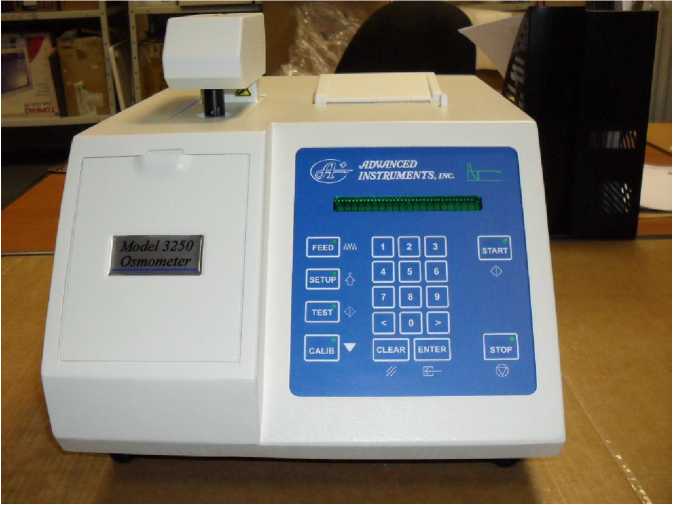

Рисунок 1 - Общий вид осмометра модели 3250
серииныи номер
модель

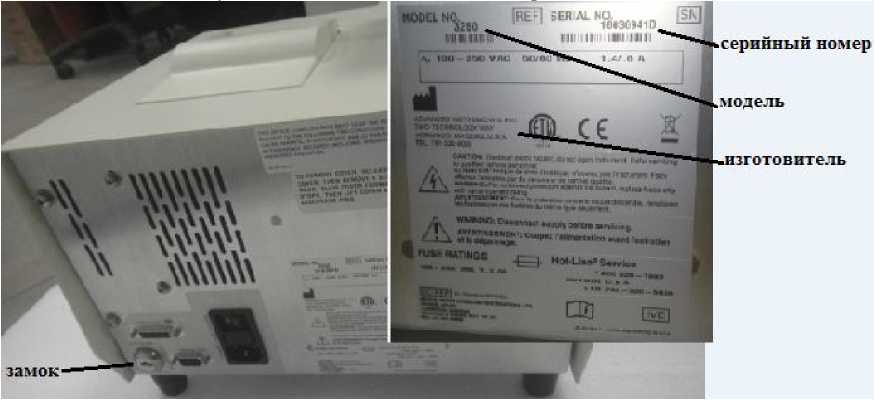

Рисунок 3 - Схема маркировки и пломбировки
1. |
Диапазон измерения моляльности осмотически активных веществ (в водных растворах), ммоль/кг (мОсмоль/кг) |
0.0-1000 (0.0-2000) |
2. |
Предел абсолютного среднего квадратичного отклонения измерения моляльности осмотически активных веществ (в водных растворах) в диапазоне измерения 0.0-200 ммоль/кг (0.0-400 мОсмоль/кг), ммоль/кг (мОсмоль/кг), не более |
1.0 (2.0) |
3. |
Предел относительного среднего квадратичного отклонения измерения моляльности осмотически активных веществ (в водных растворах) в диапазоне измерения 200.0-1000 ммоль/кг (400.0-2000 мОсмоль/кг). %. не более |
0.5 |
4. |
Напряжение питания. В |
115/225±10%. |
При частоте. Гц |
50-60 | |
5. |
Потребляемая мощность. Вт. не более. Модель 3250 |
150 |
Модель 3320 |
60 | |
6. |
Габаритные размеры. мм. (ДхВхШ) Модель 3250 |
310х280х410 |
Модель 3320 |
380х353х355 | |
7. |
Масса. кг. не более Модель 3250 |
11 |
Модель 3320 |
6.1 | |
8. |
Условия эксплуатации: температура окружающей среды. °С |
18-35°С |
относительная влажность воздуха. % |
5-80% |
