Сведения о средстве измерений: 60301-15 Криоскопы

Номер по Госреестру СИ: 60301-15
60301-15 Криоскопы
(Advanced мод. 4250 и 4С3)

Назначение средства измерений:
Криоскопы Advanced моделей 4250 и 4С3 предназначены для измерения температуры замерзания молока криоскопическим методом.

сертификация программного обеспечения
Внешний вид. Криоскопы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Криоскопы
Рисунок № 1
Внешний вид. Криоскопы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Криоскопы
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 01.04.2020
Номер записи - 151161
ID в реестре СИ - 373561
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ФОРТ-Т 918 (15;2), модель 4C3, мод. 4С3, мод. 4250, Advanced мод. 4С3, Advanced мод. 4250 и 4С3, Advanced мод. 4250, Advanced 4250,

Производитель

Изготовитель - Фирма "Advanced Instruments Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 6
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№613 от 2015.05.26 Об утверждении эталонов единиц величин

№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)

№36 от 2019.01.15 О переоформлении свидетельства об утверждении типа средства измерений № 58060 "Система измерений количества и показателей качества нефти № 913 ЛПДС "Конда" филиала Урайское УМН АО "Транснефть-Сибирь" и внесении изменений в описание типа

№139 от 2019.01.30 О внесении изменений в описание типа на каналы измерительно - информационные системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЦСОИ с АИИС КУЭ ООО "ЕвроХим-Энерго" на объекте ООО "ЕвроХим-ВолгаКалий"

№2801 от 2019.11.25 О переоформлении свидетельства об утверждении типа средства измерений № 62118 "Каналы измерительно - информационные системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЦСОИ с АИИС КУЭ ООО "ЕвроХим-Энерго" на объекте ООО "ЕвроХим-ВолгаКалий" и внесении изменений в описание типа

Наличие аналогов СИ: Криоскопы (Advanced мод. 4250 и 4С3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
60301-15 Криоскопы (Advanced мод. 4250 и 4С3)
Фирма "Advanced Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
43255-16 Анализаторы качества молока (Термоскан-Мини)
ООО Внешнеторговая Производственная Компания "Сибагроприбор" (РОССИЯ пгт.Краснообск)

Все средства измерений ООО Внешнеторговая Производственная Компания "Сибагроприбор"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48085-11
21.10.2016
Осмометры, 3250, 3320
Фирма "Advanced Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
60301-15
01.04.2020
Криоскопы, Advanced мод. 4250 и 4С3
Фирма "Advanced Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72846-18
22.10.2024
Осмометры криоскопические, модели 3250, 3320, Osmo1
Фирма "Advanced Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы качества молока (Термоскан-Мини)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «Ростест-Москва»
(RA.RU.311320)
РСТ
  • Advanced мод. 4250 и 4С3
  • 1 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Advanced 4250
  • 6 0 6 0 2 0 2
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • Advanced мод. 4250
  • Advanced мод. 4С3
  • 3 0 0 0 0 0 0
    ООО "ЮМЦ"
    (РОСС RU.0001.310296)
  • ФОРТ-Т 918 (15;2)
  • 3 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • мод. 4250
  • модель 4C3
  • мод. 4С3
  • 7 0 7 0 7 0 7

    Стоимость поверки Анализаторы качества молока (Термоскан-Мини)

    Организация, регион Стоимость, руб Средняя стоимость
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    248 2064
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    3880 2064

    Программное обеспечение

    Криоскопы оснащены встроенным ПО, предназначенным для управления работой прибора и процессом измерений, а также для хранения и отображения полученных данных. Модель 4250 оснащена ПО X250.HEX, идентификационные данные которого приведены в таблице 1, а модель 4С3 оснащена ПО 4C3.IHX, идентификационные данные которого приведены в таблице 2.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    X250.HEX

    Номер версии (идентификационный номер) ПО

    Не ниже V2.4

    Цифровой идентификатор ПО

    Пользователю не доступен

    Таблица 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    4C3.IHX

    Номер версии (идентификационный номер) ПО

    Не ниже V4.2 & V4.2F

    Цифровой идентификатор ПО

    Пользователю не доступен

    Все ПО является метрологически значимым и выполняет следующие функции: выполнение самодиагностики прибора;

    управление прибором;

    установку режимов работы прибора; получение кривой охлаждения исследуемых проб; расчет коэффициентов калибровочной зависимости; расчет температуры замерзания пробы;

    обработку и хранение результатов измерений;

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Приведены в следующих документах:

    • 1. Криоскоп Advanced Модель 4250 фирмы “Advanced Instruments Inc.”, США. Руководство по эксплуатации.

    • 2. Криоскоп Advanced Модель 4С3 фирмы “Advanced Instruments Inc.”, США. Руководство по эксплуатации.

    • 3. ГОСТ 30562-97. Молоко. Определение точки замерзания. Термисторный криоскопический метод.

    • 4. ISO 5764:2002(E). Молоко. Определение точки замерзания. Термисторный криоскопический метод (Контрольный метод).


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к криоскопам Advanced моделей 4250 и 4С3

    техническая документация фирмы «Advanced Instruments Inc.», США.

    Поверка

    Поверка

    осуществляется по документу МП 242-1820-2014 «Криоскопы Advanced моделей 4250 и 4С3. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.12.2014 г.

    Основные средства поверки: поверочные растворы натрия хлорида (ГОСТ 4233-77, кв."х.ч.") в дистиллированной воде (ГОСТ 6709-72), приготовленные по методике, изложенной в разделе 5.3 ГОСТ 30562-97.


    Изготовитель


    Фирма «Advanced Instruments Inc.», США.
    Адрес: Two Technology Way, Norwood, Massachusetts 02062, USA. Тел. 1 781-320-9000.
    Тел./факс 1 781-320-8181, эл. почта: info@aicompanies.com.

    Заявитель


    ООО «Экрос-Аналитика», г. Санкт-Петербург.
    Адрес: 199178, Россия, Санкт-Петербург, Васильевский остров, 17-ая линия, д. 22, БЦ «Сенатор».
    Тел.: (812) 448 73 21, факс: +7 812 448 73 22, эл. почта: info@eco-analytika.com.

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,.
    Адрес:190005, Санкт-Петербург, Московский пр., 19.
    Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл. почта: info@vniim.ru.

    Принцип действия криоскопов основан на том, что проба молока переохлаждается до температуры ниже температуры кристаллизации с последующей принудительной инициализацией процесса образования искусственных центров кристаллизации, приводящих к мгновенному образованию большого количества кристаллов по всему объему анализируемой пробы. Резко высвобождающаяся теплота плавления вызывает повышение температуры пробы до постоянного значения с образованием плато, при котором временно поддерживается адиабатическое равновесие жидкость/твердое вещество. По определению температура равновесия является точкой замерзания раствора.

    Температура замерзания пробы измеряется высокоточным термистором через 30, 60 или 90 секунд после инициализации процесса кристаллизации или осуществляется поиск плато и, затем, измеряется температура, соответствующая плато.

    Конструктивно криоскопы состоят из блока охлаждения пробы, автоматически перемещаемой вверх-вниз измерительной головки с высокоточным термистором, блока электроники и представляют собой стационарные автоматизированные лабораторные приборы. Анализируемая проба заливается в пробирки вместимостью от 2,0 до 2,5 мл. Криоскопы работают под управлением встроенного программного обеспечения. Модели криоскопов отличаются друг от друга способом подачи образца. В модели 4250 пробирки с пробами устанавливаются вручную и по одной, а в модели 4С3 - пробирки устанавливаются в штатив, в котором прибор измеряет пробы по очереди. Внешний вид криоскопов показан на рисунках 1 и 2.

    Внешний вид. Анализаторы качества молока (Термоскан-Мини), http://oei-analitika.ru

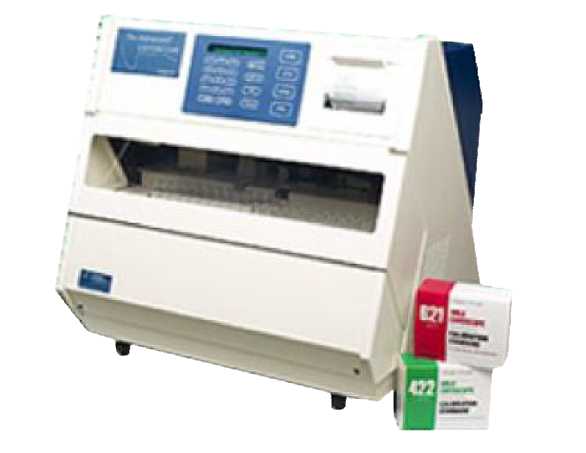

    Рис.1 Криоскоп Advanced модель 4250

    Внешний вид. Анализаторы качества молока (Термоскан-Мини), http://oei-analitika.ru

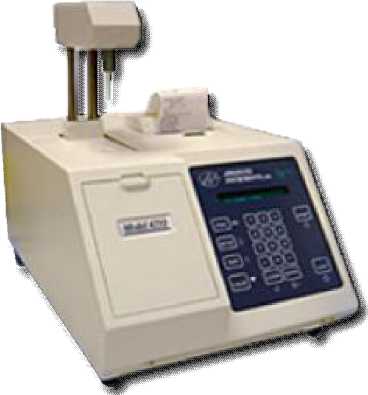

    Рис.2. Криоскоп Advanced модель 4С3


    - Криоскоп ;

    - Руководство по эксплуатации ( книга или электронная версия на компакт-диске);

    - Методика поверки МП 242-1820-2014.

    - Калиброванные стеклянные пробирки, 12 шт.

    - Штатив для пробирок .

    - Контрольный раствор с точкой замерзания минус 0,512 °C.

    - Калибровочный раствор с точкой замерзания минус 0,408 °C.

    - Калибровочный раствор с точкой замерзания минус 0,600 °C.

    - Охлаждающая жидкость.


    приведены в таблице 3

    Таблица 3

    Наименование характеристики

    Наименование модели

    4250

    4С3

    1. Диапазон показаний, °С

    от 0,000 до минус 1,000

    2. Диапазон измерений, °С

    от минус 0,400 до минус 0,600

    3. Пределы допускаемой абсолютной погрешности, °С

    ± 0,002

    4. Объем образца, см3

    от 2,0 до 2,5

    5. Выходной интерфейс

    RS 232

    6. Габаритные размеры (ШхГхВ), мм, не более

    330x457x406

    550x510x550

    7. Масса, кг, не более

    13

    30

    8. Потребляемая мощность, Вт, не более

    150

    350

    9. Напряжение питания переменного тока частотой 50/60 Гц, В

    от 200 до 250

    10.    Средний срок службы, лет

    8

    11.    Наработка на отказ, ч, не менее

    5000

    12.    У словия эксплуатации:

    o

    -диапазон температур окружающей среды, C -диапазон относительной влажности (при 25 oC) , % -диапазон атмосферного давления, кПа

    от 18 до 35

    от 5 до 80

    от 84 до 106
