Номер по Госреестру СИ: 72309-18
72309-18 Расходомеры жидкости турбинные
(1200, 1500)
Назначение средства измерений:
Расходомеры жидкости турбинные серий 1200, 1500 (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости.
Внешний вид.
Расходомеры жидкости турбинные
Рисунок № 1
Внешний вид.
Расходомеры жидкости турбинные
Рисунок № 2
Внешний вид.
Расходомеры жидкости турбинные
Рисунок № 3
Внешний вид.
Расходомеры жидкости турбинные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам жидкости турбинным серий 1200, 1500Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы «Daniel Measurement and Control Inc.», США
Поверка
Поверкаосуществляется по документу МП 0720-14-2018 «Инструкция. ГСИ. Расходомеры жидкости турбинные серий 1200, 1500. Методика поверки», утвержденному ФГУП «ВНИИР» 07.02.2018.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Минпромторга РФ от 07.02.2018 № 256, с диапазоном расхода, обеспечивающим возможность проведения поверки расходомеров в их рабочем диапазоне измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера и на пломбы, установленные на шпильках фланцевых соединений и крышке кожуха (кожухов) в виде оттиска клейма поверителя.
Изготовитель
Фирма Daniel Measurement and Control Inc., США
Адрес: 11100 Brittmoore Park Drive., Houston, TX 77041, USA
Телефон (факс): +1(713) 4676000, 8273880
Е-mail: DanielCST.Support@Process.com
Заявитель
Общество с ограниченной ответственностью «Эмерсон » (ООО «Эмерсон »)
Адрес: 115054, г. Москва, ул. Дубининская, 53, стр. 5
Телефон (факс): (495) 995-95-59, 424-88-50
Е-mail: Info.Ru@Emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, РТ, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон (факс): (843) 272-70-62, 272-00-32
Web-сайт: www.vniir.org
Е-mail: office@vniir.org
Принцип действия расходомера заключается в преобразовании поступательного движения потока измеряемой среды (жидкости) во вращательное движение ротора, скорость вращения которого прямо пропорциональна скорости движения потока жидкости. Магнитоиндукционные датчики преобразуют частоту вращения ротора в последовательность электрических импульсов. Электрические импульсы с магнитоиндукционных датчиков поступают на устройство обработки информации, не входящее в состав расходомера, где преобразуются в значение единицы объема и объемного расхода жидкости.
Расходомеры состоят из следующих основных частей: корпуса с фланцами, ротора (турбинки), магнитоиндукционных датчиков и усилителей, расположенных во взрывозащищенных кожухах.
В зависимости от исполнения расходомер может иметь один или два взрывозащищенных кожуха, в каждом из которых могут быть установлены один или два магнитоиндукционных датчика, выходные сигналы которых смещены относительно друг друга по фазе на 90°. Общий вид расходомеров показан на рисунке 1.
Для увеличения расстояния передачи сигнала от расходомера до устройства обработки информации используется усилитель.
Длины прямолинейных участков трубопровода до и после расходомера должны соответствовать требованиям эксплуатационной документации изготовителя.

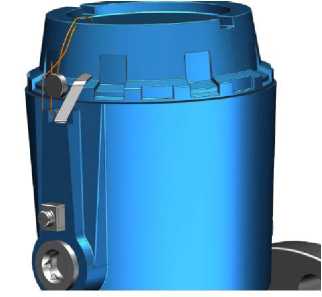

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению результатов измерений, на контровочных проволоках, пропущенных через специальные отверстия шпилек, расположенных на диаметрально противоположных фланцах расходомера и крышке кожуха (кожухов), устанавливают пломбы, несущие на себе знак поверки (оттиск клейма). Места установки пломб указаны на рисунке 2.

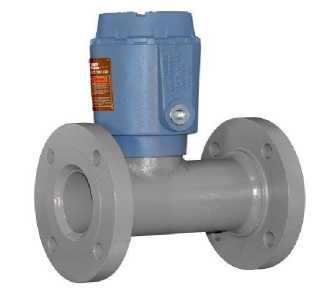

Расходомер серии 1200

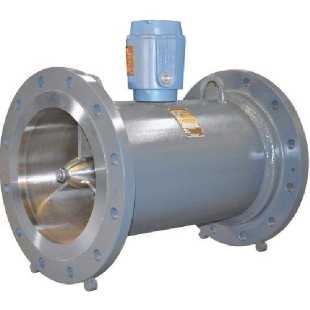

Расходомер серии 1500
Рисунок 1 - Внешний вид расходомеров

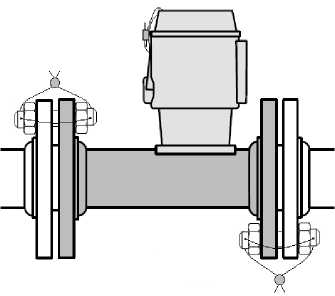

Рисунок 2 - Места установки пломб на расходомере
Программное обеспечение отсутствует.
