Номер по Госреестру СИ: 71606-18
71606-18 Установки поверочные трубопоршневые двунаправленные
(Нет данных)
Назначение средства измерений:
Установки поверочные трубопоршневые двунаправленные (далее - ТПУ) предназначены для воспроизведения, хранения и передачи единицы объема жидкости средствам измерений (преобразователям объемного расхода, преобразователям массового расхода, счетчикам жидкости различных принципов действия, поверочным трубопоршневым установкам 2-го разряда при поверке, калибровке, испытаниях, контроле и исследовании их метрологических характеристик в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256).
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Нет данных
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "7 координат" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e0eb213b-c867-d59f-1bcc-f07f3b34ea15 | 71606-18 | 2023-03-31 | — | актуальная |
| df38083e-58df-c275-00c6-11dfcc392d75 | 71606-18 | 2020-05-07 | 2023-03-31 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 31.03.2023
Срок свидетельства - 28.06.2024
Номер записи - 167670
ID в реестре СИ - 396554
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год - для передвижных; 2 года - для стационарных
Наличие периодической поверки - Да
Методика поверки
7 кт
Изготовитель - Фирма "Daniel Measurement and Control Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1460 дн.
№1306 от 2018.06.28 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71606-18 Установки поверочные трубопоршневые двунаправленные (Нет данных) Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
82855-21 Установки поверочные трубопоршневые (СИРИУС) Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (РОССИЯ г. Калининград) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55934-13 |
Установка поверочная трубопоршневая двунаправленная, Daniel-1200 Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
71606-18 28.06.2024 |
Установки поверочные трубопоршневые двунаправленные, Нет данных Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год - для передвижных; 2 года - для стационарных |
|
72309-18 06.09.2024 |
Расходомеры жидкости турбинные, 1200, 1500 Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74339-19 |
Установка поверочная трубопоршневая, ТПУ-4000 Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76457-19 22.10.2024 |
Преобразователи расхода жидкости ультразвуковые, Daniel мод. 3812 и 3814 Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
77811-20 |
Установки поверочные трубопоршневые двунаправленные, Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
78038-20 |
Преобразователи расхода ультразвуковые, 3814 Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕДТЕХНИКА" (RA.RU.311856) | 1 | 0 | 0 | 0 | 1 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
наносится на титульном листе руководства по эксплуатации на ТПУ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам поверочным турбопоршневым двунаправленным
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
- МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
- МИ 3209-2009 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки с помощью поверочной установки на базе эталонных мерников»;
- МП 0625-14-2017 «ГСИ. Установки поверочные трубопоршневые двунаправленные. Методика поверки», утверждена ФГУП «ВНИИР» 22 сентября 2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда (мерник) в соответствии с приказом Росстандарта от 07.02.2018 № 256 (часть 3) с пределами допускаемой относительной погрешности ±0,02 %;
- рабочий эталон 1-го разряда (трубопоршневая поверочная установка) в соответствии с приказом Росстандарта от 07.02.2018 № 256 (части 1, 2) с пределами допускаемой относительной погрешности ±0,05 %.
- весы специальные ВСПМ (Госреестр № 65820-16) с пределами допускаемой относительной погрешности ±0,01%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ТПУ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ и на пломбы, установленные на фланцах и детекторах, в виде оттиска клейма поверителя.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, одной или двумя пары детекторов положения поршня (далее - детекторы), четырехходового переключающего крана, средств измерений давления и температуры, электрического или гидравлического привода.
В качестве средств измерений температуры и давления могут применяться термопреобразователи сопротивления Rosemount 0065, термопреобразователи сопротивления Rosemount 0078, преобразователи измерительные Rosemount 644, преобразователи измерительные Rosemount 3144P, преобразователи давления измерительные 3051.
Конструкцией ТПУ могут быть предусмотрены места установки показывающих средств измерений температуры и давления.
Общий вид ТПУ показан на рисунке 1.
ТПУ изготавливаются в стационарном или передвижном исполнении (рисунок 1).
При работе средство измерений (поверяемое, калибруемое, испытуемое, контролируемое или исследуемое) и ТПУ соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на полусферическую часть детекторов происходит срабатывание их переключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации (измерительно-вычислительный комплекс, управляющий контроллер и т. п.), невходящую в состав ТПУ. Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим краном.
Метод поверки, калибровки, испытаний, контроля и исследования метрологических характеристик средств измерений основан на определении количества жидкости, прошедшей через калиброванный участок ТПУ и через средство измерений.
Для исключения возможности несанкционированного вмешательства на фланцевых соединениях калиброванного участка и корпусах детекторов предусмотрены места для установки пломб (см. рисунок 2), несущих на себе знак поверки (оттиск клейма поверителя).
В случае необходимости замены детектора (на аналогичный) или демонтажа калиброванного участка вместимость калиброванного участка ТПУ не изменяется, поскольку конструкция детекторов и фланцевых соединений (при использовании штатных уплотнительных колец) обеспечивает сохранность вместимости калиброванного участка с заданной точностью.

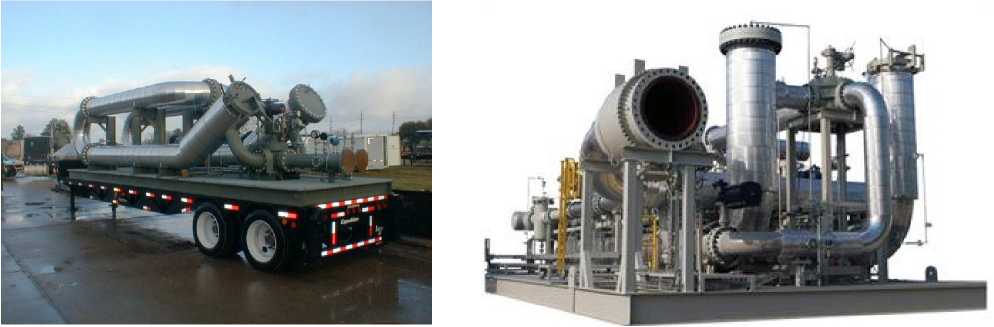

Передвижное исполнение Стационарное исполнение
Рисунок 1 - Общий вид ТПУ
Детекторы MAG-TEK М-5
Фланцы калиброванного участка ТПУ
Рисунок 2 - Схема установки пломб
Программное обеспечение отсутствует.
Таблица 3 - Комплектность ТПУ
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная трубопоршневая двунаправленная |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Комплект приспособлений для обслуживания шарового поршня (по запросу) |
- |
1 шт. |
|
Комплект запасных частей и принадлежностей (по запросу) |
- |
- |
|
ГСИ. Установки поверочные трубопоршневые двунаправленные. Методика поверки |
МП 0625-14-2017 |
1 экз. |
Метрологические и основные технические характеристики ТПУ приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение вместимости калиброванного участка (при температуре 20 °С и избыточном давлении 0 МПа)Х), м3 |
от 0,5 до 40,0 |
|
Пределы допускаемой относительной погрешности определения вместимости калиброванного участка2), % |
±0,05; ±0,10 |
|
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Номинальное значение диаметра калиброванного участка, мм |
200 |
250 |
300 |
400 |
500 |
600 |
750 |
900 |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Параметры электрического питания: | ||||||||
|
220±22 380±38 50±1 | |||||||
|
Условия эксплуатации: | ||||||||
|
- измеряемая среда |
вода, нефть, нефтепродукты, химикаты, промышленные жидкости | |||||||
|
- верхний предел расхода1-*, м3/ч |
180 |
270 |
400 |
650 |
1100 |
1500 |
2350 |
4000 |
|
- избыточное давление измеряемой среды2*, МПа, не более |
1,9; 5,1; 10,0 | |||||||
|
- диапазон температуры измеряемой среды, °С |
от -10 до +70 (от -27 до +120)3) | |||||||
|
- диапазон кинематической вязкости измеряемой среды, сСт |
от 0,4 до 1000,0 | |||||||
|
- диапазон температуры окружающей среды, °С |
от -29 до +50 (от -45 до +59)4) | |||||||
|
Маркировка взрывозащиты |
II Gb IIB T4 | |||||||
|
Вариант исполнения |
стационарный/ передвижной |
стационарный | ||||||
|
Средний срок службы, лет, не менее |
10 | |||||||
| ||||||||
