Программное обеспечение

Программное обеспечение (далее - ПО) УПР установлено в блоке электроники и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов. С помощью микропрограммы осуществляются функции обработки результатов измерений объемного расхода и объема жидкости, настройка УПР, установка режимов работы, формирования параметров выходных сигналов.

Для начального конфигурирования УПР, обеспечения непрерывного анализа его работы по ключевым параметрам, а также для диагностики УПР используется программное обеспечение интерфейса пользователя Daniel MeterLink. Программное обеспечение интерфейса пользователя Daniel MeterLink не оказывает влияние на метрологические характеристики УПР.

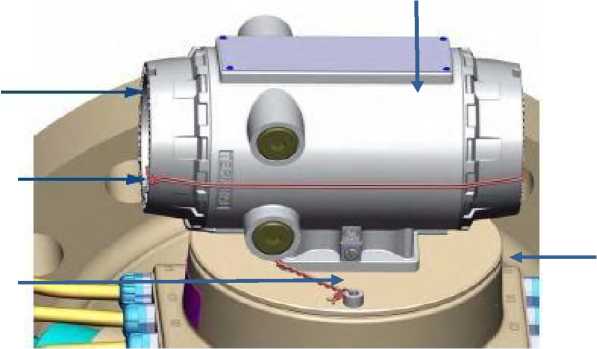

Для защиты от несанкционированного доступа к ПО УПР пломбируется согласно рисунку 2. Применение данных средств защиты в достаточной мере исключает возможность несанкционированной модификации, удаления и иных преднамеренных или непреднамеренных изменений ПО и измеренных данных.

Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Лист № 3 Всего листов 5 Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку, закрепленную на корпусе УПР, любым технологическим способом.

Нормативные и технические документы

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объем жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Поверка

осуществляется по документу ИЦРМ-МП-175-19 «ГСИ. Преобразователи расхода ультразвуковые 3814. Методика поверки», утвержденному ООО «ИЦРМ» 17.05.2019 г.

Основные средства поверки:

• - рабочие эталоны единицы объема 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256 (диапазон измерений объемного расхода от 33 до 326 м³/ч с пределами допускаемой относительной погрешности измерений

д₀ = ±0,08 %);

• - преобразователи давления ПДТВЧ-1 (регистрационный номер в Федеральном информационном фонде 43646-10);

• - комплекты термопреобразователей сопротивления КТСП-Н (регистрационный номер в Федеральном информационном фонде 38878-12);

• - калибраторы многофункциональные и коммуникаторы BEAMEX MC6 (-R) (регистрационный номер в Федеральном информационном фонде 52489-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на пломбы, согласно рисунку 2 и на свидетельство о поверке и (или) в паспорт.

Изготовитель

Заявитель

Испытательный центр

гии»

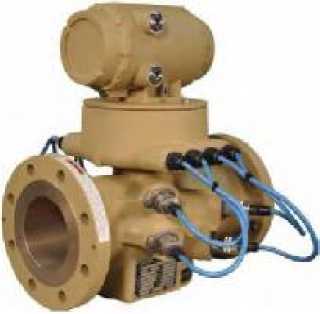

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48 E-mail: info@ic-rm.ru Описание средства измерений Преобразователи расхода ультразвуковые (3814) Принцип действия УПР основан на измерении разности времени распространения ультразвуковых (акустических) сигналов в измеряемой жидкости, проходящих в прямом и обратном направлениях относительно потока жидкости, протекающей в трубопроводе. Измеренная разность времени пропорциональна скорости потока жидкости, проходящей через поперечное сечение УПР, которая в свою очередь пропорциональна расходу жидкости. Многолучевая схема акустических сигналов представляет собой четыре параллельные плоскости, в каждой из которых установлено по два трансдьюсера, которые поочередно могут выступать в качестве излучателей и приемников акустических сигналов. Трансдьюсеры установлены в корпусе УПР в строго определенных местах, что определяет точное расстояние между противоположными трансдьюсерами и точное значение угла между направлением распространения акустических сигналов и осевой линией УПР. На трансдьюсер с блока электроники поступает первичный электрический импульс, который преобразуется в акустический сигнал, распространяющийся в протекающей в полости УПР жидкости до противоположного трансдьюсера, который, в свою очередь, генерирует ответный электрический импульс, поступающий в блок электроники. В УПР используется взрывозащищенный блок электроники, который в стандартном исполнении жестко закреплен на корпусе УПР. При необходимости блок электроники может также монтироваться отдельно от корпуса УПР на расстоянии до 4,6 м. Блок электроники вырабатывает электрические импульсы, которые поступают на транс-дьюсеры, обрабатывает сигналы с трансдьюсеров, а также формирует их в цифровом, частотном и аналоговом видах. Блок электроники оснащен одним последовательным портом RS-232/485 (Modbus RTU/ASCII), одним портом Ethernet (TCP/IP) 10 BaseT, тремя частотными, двумя аналоговыми выходами, а также одним цифровым и двумя аналоговыми входами для преобразователей температуры и давления. Общий вид УПР представлен на рисунке 1. Рисунок 1 - Общий вид УПР Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки приведены на рисунке 2. Блок электроники Торцевая крышка Пломба с оттиском поверительного клейма на контровочной проволоке Пломба с оттиском поверительного клейма на контровочной проволоке Крышка опорного модуля Муфта кабеля трансдьюсера Корпус трансдьюсера Разъем кабеля трансдьюсера I □к Пломба с оттиском повери-тельного клейма Держатель трансдьюсер Винт запорного кольца корпуса трансдьюсера Язык запорного кольца кор- пуса трансдьюсера Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки Комплектность средства измерений Преобразователи расхода ультразвуковые (3814) Таблица 4 - Наименование Обозначение Количество Преобразователь расхода ультразвуковой 3814, зав. №№ 13-310526, 13-310527, 13-310528, 13-310529, 13-310530, 13-310531, 13-310532, 13-310533, 13-310534, 13-310535, 13-310536 - 11 шт. Паспорт - 1 экз. Методика поверки ИЦРМ-МП-175-19 1 экз. Метрологические и технические характеристики Преобразователи расхода ультразвуковые (3814) Метрологические характеристики УПР приведены в таблице 2, основные технические характеристики - в таблице 3. Таблица 2 - Метрологические характеристики Наименование характеристики Значение Диапазон измерений объемного расхода, м3/ч от 33 до 326 Пределы допускаемой относительной погрешности измерений объема и объемного расхода, % ±0,25 Таблица 3 - Основные технические характеристики Наименование характеристики Значение Диаметр условного прохода Ду, мм 100 Требования к прямым участкам измерительной линии: - до УПР, не менее - после УПР, не менее 10Ду 5Ду Давление измеряемой среды, МПа, не более 15,5 Температура измеряемой среды, оС от -40 до +100 Рабочие условия измерений: о - температура окружающей среды, С - относительная влажность окружающей среды (без конденсации), %, не более - атмосферное давление, кПа от -50 до +65 95 от 84 до 106 Выходные сигналы: - аналоговый (сила постоянного тока), мА - частотный, Гц - цифровой от 4 до 20 от 0 до 1000 или от 0 до 5000 Modbus RTU/ASCII; TCP/IP; HART Напряжение питания постоянного тока, В от 11 до 36 Потребляемая мощность, Вт, не более 11 Масса УПР с фланцами, кг, не более 112 Габаритные размеры (длинахширинахвысота), мм, не более 407х274х472 Степень взрывозащиты ЕЕх d ia IIB Т4 Степень защиты по ГОСТ 14254-2015 IP66 Средний срок службы, лет, не менее 10 Настройки внешнего вида Настройка цветовой схемы, меню и другого. Цветовая схема Светлая тема Темная тема Ширина Fluid Boxed Левая панель По умолчанию Светлая Темная Фиксированная Сжатая Скроллируемая По умолчанию
