Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из калиброванного участка. Шаровой поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

ТПУ состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, двух пар детекторов положения поршня (1-2 и 3-4)  (далее - детекторы), четырехходового

переключающего крана, средств измерений давления и температуры, привода.

В составе ТПУ применены следующие средства измерений температуры и давления:

• -  преобразователи измерительные 644,  3144 к датчикам температуры, тип

зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером (далее - регистрационный номер) 14683-00;

• - преобразователи измерительные 644, 3144Р, регистрационные номера 14683-04 и 14683-09;

• - термопреобразователи сопротивления платиновые серии 65, регистрационные номера 22257-01, 22257-05 и 22257-11;

• - преобразователи давления измерительные 3051, регистрационные номера 14061-99; 14061-04 и 14061-10;

• - термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер 303-91;

• - манометры для точных измерений типа МТИ, регистрационный номер 1844-63;

• - манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;

• - манометры деформационные с трубчатой пружиной серии 3, регистрационный номер 17159-08.

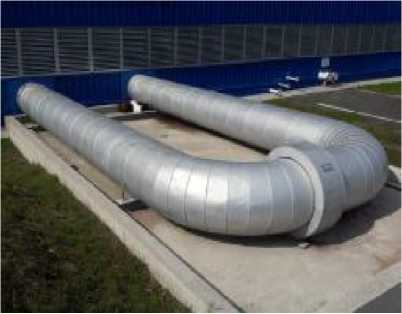

Общий вид ТПУ представлен на рисунках 1, 2 и 3.

Рисунок 1 - Общий вид ТПУ, зав. № MDP-499

Рисунок 2 - Общий вид ТПУ, зав. № MDP-609

Рисунок 3 - Общий вид ТПУ, зав. № MDP-565

При работе ТПУ и преобразователь расхода подключают последовательно. Через технологическую схему с ТПУ и преобразователем расхода устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, перемещает шаровой поршень по калиброванному участку. При воздействии шарового поршня на толкатели детекторов происходит их срабатывание и генерирование электрических сигналов, определяющих начало и окончание измерения и поступающих в систему обработки информации (измерительно-вычислительный комплекс, контроллер, вычислитель расхода, счетчик импульсов и другие средства измерений, утвержденного типа, имеющие возможность подключения ТПУ). Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим краном.

При поверке и контроле метрологических характеристик преобразователей расхода, входящих в состав СИКН, определяется соответствие числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера системы обработки информации. При этом в системе обработки информации производится отсчет импульсов, поступающих от преобразователя расхода. Через известные вместимость калиброванного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ, на фланцевых соединениях калиброванного участка ТПУ и корпусах детекторов предусмотрены места для установки пломб. Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоке, согласно рисунку 4.

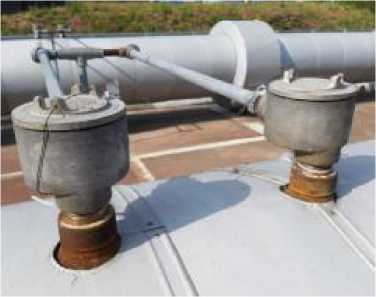

Детекторы ТПУ зав. № MDP-609

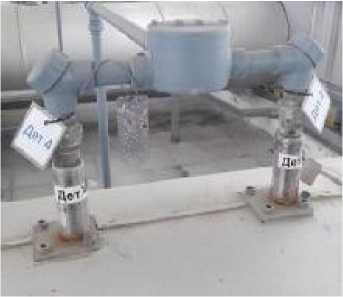

Детекторы ТПУ

Детекторы ТПУ

зав. № MDP-499

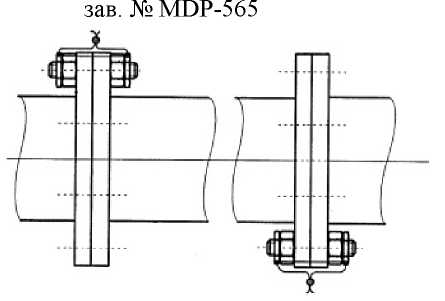

Фланцы калиброванного участка ТПУ

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

приведена в таблице 3.

Таблица 3 -

Метрологические и основные технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики
