Номер по Госреестру СИ: 72344-18
72344-18 Измерители перемещения (деформации) контактные
(MFE, MFL, MFX)
Назначение средства измерений:
Измерители перемещения (деформации) контактные MFE, MFL, MFX (далее приборы) предназначены для измерения перемещения при испытаниях образцов материалов на растяжение, сжатие и изгиб в режиме статического нагружения.
Внешний вид.
Измерители перемещения (деформации) контактные
Рисунок № 1
Внешний вид.
Измерители перемещения (деформации) контактные
Рисунок № 2
Внешний вид.
Измерители перемещения (деформации) контактные
Рисунок № 3
Внешний вид.
Измерители перемещения (деформации) контактные
Рисунок № 4
Общие сведения
Дата публикации - 23.10.2018
Срок свидетельства - 06.09.2024
Номер записи - 168547
ID в реестре СИ - 491278
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, модификация MFX 500-B, модификация MFX 200-В, модификация MFX 200-B, модификация MFX 500-B, MFX-500-B, MFX-200B, MFX-200-B, MFX 500-В, MFX 500-B, MFX 200-B, MFL-300, MFE-900,
Производитель
Изготовитель - Фирма "LABORTECH s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Статистика
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 32
Кол-во средств измерений - 5
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1862 от 2018.09.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители перемещения (деформации) контактные (MFE, MFL, MFX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LABORTECH s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64570-16 11.07.2021 |
Машины испытательные универсальные электромеханические, LabTest 6 Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
65084-16 09.09.2026 |
Копры маятниковые, LabTest СНК Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
67038-17 22.03.2027 |
Машины испытательные универсальные гидравлические, LabTest 6H Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
72057-18 |
Машина испытательная универсальная гидравлическая горизонтальная, LabTest 6.2000H.7 Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
72344-18 06.09.2024 |
Измерители перемещения (деформации) контактные, MFE, MFL, MFX Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Измерители перемещения (деформации) контактные (MFE, MFL, MFX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 13 | 1 | 1 | 8 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 10 | 2 | 8 | 0 | 10 | 2 | 8 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 4 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители перемещения (деформации) контактные (MFE, MFL, MFX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение Test&Motion предназначено для управления приводами перемещения измерительных щупов, обработки и регистрации результатов измерения.
Разделение на метрологически значимую и незначимую части не произведено.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Test&Motion V.4 |
|
Номер версии ПО |
V.4 и выше |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится методом печати на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям перемещения (деформации) контактным MFE, MFL, MFXТехническая документация фирмы «LABORTECH s.r.o.»
Поверка
Поверкаосуществляется по документу МП ТИнТ 212-2017 «ГСИ. Измерители перемещения (деформации) контактные MFE, MFL, MFX. Методика поверки», утвержденному ООО «ТестИнТех» 09.08.2017 г.
Основные средства поверки:
-
- калибратор ТС701-50-2-0,5, диапазон измерений от 0 до 50 мм, ПГ в диапазонах: от 0 до 300 мкм включ. - ±1 мкм; св. 300 мкм до 50 мм - ±0,30 %, (рег. №63161-16);
-
- штангенрейсмас ШР, диапазон измерений от 50 до 1200 мм, ПГ в диапазонах: от 50 до 400 включ. - ±0,05 мм; св. 400 до 1000 мм включ. - ±0,10 мм; св. 1000 до 1200 мм - ±0,15 мм (рег. №67056-17);
-
- рулетка измерительная металлическая twoCOMP 3m; номинальная длина 3 м, КТ 3 (рег. №68600-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«LABORTECH s.r.o.», Чешская Республика
Адрес: 74705 Opava, Rolnicka 130a, Czech Republic
Тел.: +420 553 731 956
Факс: +420 553 731 748
E-mail: mfo@labortech.cz
Web-сайт: www.labortech.cz
Заявитель
Общество с ограниченной ответственностью «Термо Техно Инжиниринг» (ООО «Термо Техно Инжиниринг»)
Адрес: 101000, г. Москва, пер. Колпачный, д. 9А, стр. 1
ИНН 7704307626
Тел.: +7 (495) 540-47-62
Факс: +7 (495) 540-47-62
E-mail: info@thermotechno.ru
Web-сайт: www.thermotechno.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)ИНН 7734656656
Адрес: 123308, г. Москва, ул. Мневники, д. 1
Тел.: +7 (499) 944-40-40
Принцип действия приборов основан на измерении линейного перемещения измерительных щупов. В процессе измерения перемещение измерительных щупов с помощью оптической растровой шкалы преобразуется в электрические сигналы пропорциональные данному перемещению и выводятся на экран монитора персонального компьютера.
Конструктивно приборы состоят из вертикально расположенного корпуса, в котором размещается оптоэлектронный преобразователь перемещения, измерительных щупов со специальными наконечниками (ножами) для фиксации на поверхности испытываемого образца во время испытания, персонального компьютера и программного обеспечения.
Приборы выпускаются в следующих модификациях:
Модификация MFE:
Особенности исполнения: полуавтоматический режим управления (позиционирование измерительных щупов относительно середины образца, а также задание базовой длины выполняется вручную), зажим и разблокировка измерительных щупов осуществляется автоматически с помощью электропривода. Управление процессом измерения с помощью ПО Test&Motion V.4 или пульта дистанционного управления. Общий вид модификации MFE приведён на рисунке 1.

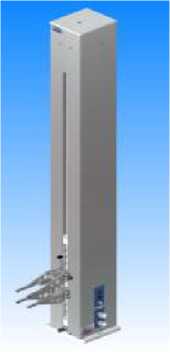

Рисунок 1 - Общий вид измерителей перемещения (деформации) контактных модификации MFE
Модификация MFL-В:
Особенности исполнения: автоматический режим управления (позиционирование измерительных щупов относительно середины образца, а также задание базовой длины выполняется автоматически с помощью ПО Test&Motion V.4 или пульта дистанционного управления), зажим и разблокировка измерительных щупов осуществляется автоматически с помощью электропривода. Управление процессом измерения с помощью ПО Test&Motion V.4 или пульта дистанционного управления. Общий вид модификации MFL-В приведён на рисунке 2.

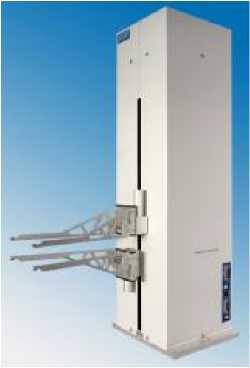

Рисунок 2 - Общий вид измерителей перемещения (деформации) контактных модификации MFL-В
Модификация MFX -М:
Особенности исполнения: полуавтоматический режим управления (позиционирование измерительных щупов относительно середины образца, а также задание базовой длины выполняется вручную), зажим и разблокировка измерительных щупов осуществляется автоматически с помощью электропривода. Управление процессом измерения с помощью ПО Test&Motion V.4 или пульта дистанционного управления. Общий вид модификации MFX-М приведён на рисунке 3.

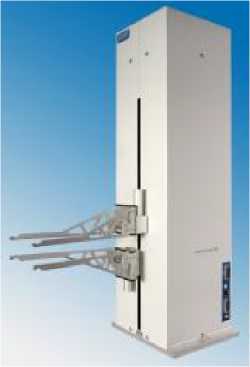

Рисунок 3 - Общий вид измерителей перемещения (деформации) контактных модификации MFX-М
Модификация MFX-В:
Особенности исполнения: автоматический режим управления (позиционирование измерительных щупов относительно середины образца, а также задание базовой длины выполняется автоматически с помощью ПО Test&Motion V.4 или пульта дистанционного управления), зажим и разблокировка измерительных щупов осуществляется автоматически с помощью электропривода. Управление процессом измерения с помощью ПО Test&Motion V.4 или пульта дистанционного управления. Общий вид модели MFX-В приведен на рисунке 4.

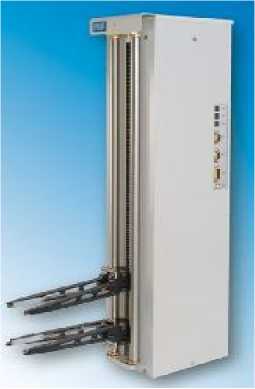

Рисунок 4 - Общий вид измерителей перемещения (деформации) контактных модификации MFX-В
Пломбирование измерителей перемещения (деформации) контактных MFE, MFL, MFX от несанкционированного доступа не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель перемещения (деформации) контактный MFE, MFL, MFX состоящим:
|
1 шт. | |
|
Оснастка для проведения измерений при изгибе |
1 компл.* | |
|
Оснастка для проведения измерений при пониженной или повышенной температуре |
1 компл.* | |
|
Руководство по эксплуатации |
«Руководство по эксплуатации. Измерители перемещения (деформации) контактные MFE, MFL, MFX» |
1 экз. |
Продолжение таблицы 4
|
Методика поверки |
МП ТИнТ 212-2017 «ГСИ. Измерители перемещения (деформации) контактные MFE, MFL, MFX. Методика поверки» |
1 экз. |
|
* - по запросу заказчика | ||
Метрологические характеристики приведены в таблице 2.1 и 2.2
Таблица 2.1 - Метрологические характеристики
|
Наименование характеристики |
Модификация / Значение | ||||
|
MFB 900 |
МБЕ 1200 |
MFL 300-В |
MFL 500-В |
MFL 800-В | |
|
Диапазон установки базовой длины, мм |
от 10 до 300 |
от 10 до 300 |
от 10 до 500 |
от 10 до 800 | |
|
Диапазон измерений перемещения, мм |
от 0 до 900 |
от 0 до 1200 |
от 0 до 300 |
от 0 до 500 |
от 0 до 800 |
|
Дискретность измерения, мкм |
1,0 |
0,1 | |||
Продолжение таблицы 2.1
|
Наименование характеристики |
Модификация / Значение | ||||
|
MIT. 900 |
MIT. 1200 |
MFL 300-В |
MFL 500-В |
MFL 800-В | |
|
Пределы допускаемой абсолютной погрешности измерений в диапазоне от 0 до 0,3 мм, мкм |
±6,0 |
±1,5 | |||
|
Пределы допускаемой относительной погрешности измерений, % в диапазоне: | |||||
|
- св. 0,3 до 1 мм |
±2,0 |
- | |||
|
- св. 1 до 8 мм |
±1,0 | ||||
|
- св. 8 до 900 мм. |
±0,5 |
- | |||
|
- св. 8 до 1200 мм |
- |
±0,5 | |||
|
- св. 0,3 до 300 мм |
- |
±0,5 |
- |
- | |
|
- св. 0,3 до 500 мм. |
- |
- |
±0,5 |
- | |
|
- св. 0,3 до 800 мм |
- |
- |
- |
±0,5 | |
Таблица 2.2 - Метрологические характеристики
|
Наименование характеристики |
Модификация / Значение | ||
|
МЕХ 200-М, МЕХ 200-B |
МЕХ 500-М, МЕХ 500-B |
МЕХ 900-М, МЕХ 900-B | |
|
Диапазон установки базовой длины, мм |
от 10 до 200. |
от 10 до 500. |
от 10 до 900 |
|
Диапазон измерений перемещения, мм |
от 0 до 200 |
от 0 до 500 |
от 0 до 900 |
|
Дискретность измерения, мкм |
0,01 | ||
|
Пределы допускаемой абсолютной погрешности измерений в диапазоне от 0 до 0,3 мм, мкм |
±1,5 | ||
|
Пределы допускаемой относительной погрешности измерений, % в диапазоне: | |||
|
- св. 0,3 до 200 мм |
±0,5 |
- |
- |
|
- св. 0,3 до 500 мм |
- |
±0,5 |
- |
|
- св. 0,3 до 900 мм |
- |
- |
±0,5 |
Технические характеристики приведены в таблице 3.1 и 3.2
Таблица 3.1 - Технические характеристики
|
Наименование характеристики |
Модификация / Значение | ||||
|
МЕЕ 900 |
МЕЕ 1200 |
MFL 300-В |
MFL 500-В |
MFL 800-В | |
|
Напряжение питания, В |
от 198 до 242 | ||||
|
Потребляемая мощность, Вт, не более |
100 | ||||
|
Масса, кг, не более |
32 |
39 |
26 |
31 |
38 |
|
Габаритные размеры, мм, не более | |||||
|
- высота |
1398 |
1698 |
823 |
1023 |
1323 |
|
- ширина |
180 |
180 |
151 |
151 |
151 |
|
- длина |
160 |
160 |
204 |
204 |
204 |
Продолжение таблицы 3.1
|
Наименование характеристики |
Модификация / Значение | ||||
|
MIT. 900 |
MIT 1200 |
MFL 300-В |
MFL 500-В |
MFL 800-В | |
|
Условия эксплуатации:
|
от +15 до +35 от 20 до 80 | ||||
|
Средний срок службы, лет |
10 | ||||
Таблица 3.2 - Технические характеристики
|
Наименование характеристики |
Модификация / Значение | ||
|
МБХ 200-М, MF\ 200-B |
MF\ 500-М, MF\ 500-B |
MF\ 900-М, MF\ 900-B | |
|
Напряжение питания, В |
от 198 до 242 | ||
|
Потребляемая мощность, Вт, не более |
100 | ||
|
Масса, кг, не более |
24 |
30 |
38 |
|
Габаритные размеры, мм, не более | |||
|
- высота |
766 |
936 |
1276 |
|
- ширина |
190 |
190 |
190 |
|
- длина |
214 |
224 |
244 |
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от +15 до +35 | ||
|
- относительная влажность, % |
от 20 до 80 | ||
|
Средний срок службы, лет |
10 | ||
