Номер по Госреестру СИ: 65084-16
65084-16 Копры маятниковые
(LabTest СНК)
Назначение средства измерений:
Копры маятниковые LabTest CHK (далее по тексту - копры) предназначены для измерения энергии разрушения образцов при проведении механических испытаний на двухопорный изгиб (по методу Шарпи), консольный изгиб (по методу Изода), ударное растяжение и ударный изгиб.

Внешний вид.
Копры маятниковые
Рисунок № 1

Внешний вид.
Копры маятниковые
Рисунок № 2
Программное обеспечение
Программное обеспечение предназначено:
-
- для управления функциями работы копров;
-
- для обработки результатов измерений в процессе работы.
Программное обеспечение позволяет:
-
- выбирать методы испытаний;
-
- задавать параметры, необходимые для проведения испытаний;
-
- осуществлять стандартную обработку результатов измерений;
-
- строить таблицы и графические изображения результатов испытаний;
-
- сохранять выполненные испытания и расчёты в базе данных;
-
- формировать и распечатывать протоколы испытаний.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ImpactTest |
Номер версии ПО |
3.0.0.0 и выше |
Цифровой идентификатор ПО |
A9675C16 |
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю поверхность корпуса копра в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым LabTest СНК
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженной, комнатной и повышенных температурах
ГОСТ 19109-84 Пластмассы. Методы определения ударной вязкости по Изоду
ГОСТ 4647-80 Пластмассы. Методы определения ударной вязкости по Шарпи
Техническая документация фирмы «LABORTECH s.r.o.», Чешская Республика
Поверка
Поверкаосуществляется по документу РТ-МП-3337-445-2016 «Копры маятниковые LabTest CHK. Методика поверки», утверждённому ФБУ «Ростест-Москва» 24.06.2016 г.
Основные средства поверки:
-
- динамометр сжатия, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12%;
-
- квадрант оптический, основная погрешность ±30";
-
- секундомер механический по ГОСТ 8.129-2013, класс точности 2.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Фирма «LABORTECH s.r.o.», Чешская Республика Rolnicka 130a, 747 Opava, Czech Republic Тел./факс: +420 553 731 956, +420 553 731 748 www.labortech.cz E-mail: info@labortech.cz
Заявитель
Общество с ограниченной ответственностью «Термо Техно Инжиниринг» ООО «Термо Техно Инжиниринг»
Юридический адрес: 129626, г. Москва, ул. Новоалексеевская, д. 20А, стр. 1 Почтовый адрес: 101000, Москва, Колпачный переулок, д. 9а, стр. 1
Тел./факс: +7(495)540-47-62 www.thermotechno.ru E-mail: info@thermotechno.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
117418, г. Москва, ул. Нахимовский проспект д.31
Тел.: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца, при ударном воздействии молота маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом сброса маятника.
Конструктивно копры состоят из основания, на котором установлена вертикальная стойка с осью в подшипниках; маятника с молотом, закрепленного на оси; устройства для крепления опор испытуемого образца (наковальня); устройства взвода, фиксации, спуска и тормоза маятника, предназначенного для удержания маятника на заданном угле, а также для сброса маятника при испытании.
На оси крепления маятника установлен датчик угла отклонения маятника. Датчик угла отклонения определяет угол взвода маятника до удара и угол взлёта маятника после разрушения образца. На передней стороне копра находится панель управления -промышленный компьютер с сенсорным дисплеем и клавиатурой для ввода оператором параметров и для отображения результатов в цифровой форме. На задней стороне копра находятся двигатель для подъёма маятника и электронный блок управления с контроллером.
Копёр оборудован защитным ограждением, которое предотвращает любой непредусмотренный доступ в рабочую зону копра. В зависимости от модификации копры могут быть оснащены встроенным в нож молота датчиком силы для определения силы удара по образцу.
Для установки требуемого значения потенциальной энергии предусмотрена возможность установки одного из молотов, входящих в комплект поставки, а также возможность задания угла сброса маятника, соответствующего значению от 20 до 100 % номинального значения потенциальной энергии маятника (для модификаций с функцией подъёма маятника на заданный угол).
Подъём маятника осуществляется электромеханической системой с фронтальными зубьями связи. Сброс производится автоматически посредством блока редукторного двигателя.
Настройки параметров испытаний и отображение результатов испытаний происходит на панели управления. Данные об испытаниях сохраняются в памяти и могут быть переданы на персональный компьютер через USB-порт.
Копры могут комплектоваться дополнительными приспособлениями, а также дополнительным оборудованием (персональный компьютер, климатическая камера).
Пломбировка копров не предусмотрена.
Внешний вид копров представлен на рисунке 1.
Место нанесения знака утверждения типа СИ

ibT'tCrvf

б)

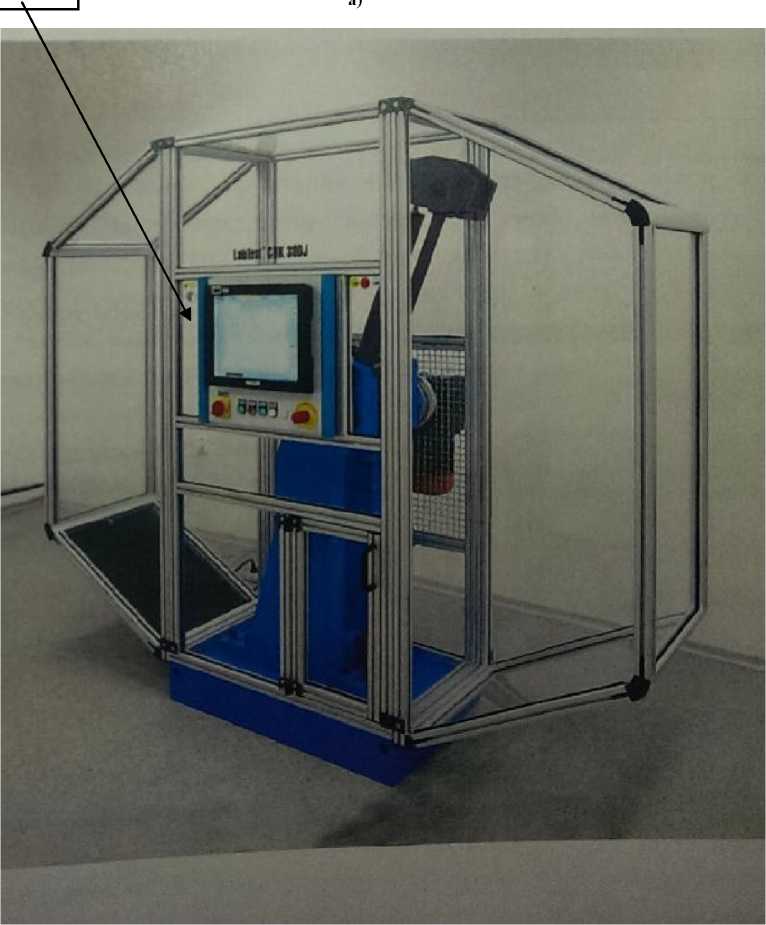

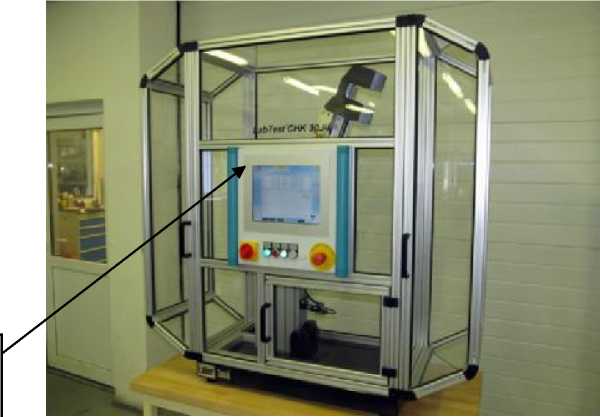

Рисунок 1 - Внешний вид маятниковых копров LabTest CHK:
а) модификации CHK 5,5J-(I)-(A), CHK 25J-(I)-(A), CHK 50J-(I)-(A); б) модификации CHK 150J-(I)-(A), CHK 300J-(I)-(A), CHK 450J-(I)-(A), CHK 750J-(I)-(A)
Структура обозначения модификаций: LabTest CHK XJ-(I)-(A), где Х- наибольшее номинальное значение потенциальной энергии маятника; I - наличие встроенного в нож молота датчика силы;
А - наличие функции подъёма маятника на заданный угол (с изменяемым углом сброса маятника).
Копры выпускаются в 28 модификациях. Модификации копров отличаются настольным или напольным исполнением, наибольшим номинальным значением потенциальной энергии маятника, наличием функции подъёма молота на заданный угол, габаритными размерами и массой.
Таблица 3
Копёр маятниковый LabTest CHK |
1 шт. |
Сменный молот |
* |
Сменный нож для молота |
* |
Опоры для образцов |
* |
Оснастка для испытаний по методу Изода |
* |
Оснастка для испытаний на ударное растяжение |
* |
Оснастка для испытаний на ударный изгиб |
* |
Центрирующее устройство |
* |
Фундамент |
* |
Персональный компьютер |
* |
Видеосистема контроля процесса испытания |
* |
Роботизированные комплексы |
* |
Автоматический станок для изготовления надреза на образце |
* |
Оптическая система для проверки размеров образца |
* |
Руководство по эксплуатации |
1 экз. |
Методика поверки РТ-МП-3337-445-2016 |
1 экз. |
* - количество в зависимости от модели копра и требований Заказчика |
Таблица 2
Наименование параметра |
Значение |
Номинальное значение потенциальной энергии маятника, Дж (*): - модификации CHK 5,5J; CHK 5,5J-I; CHK 5,5J-A; CHK 5,5J-I-A | |
- для испытаний по методу Шарпи |
0,5; 1; 2; 2,5; 4; 5 |
- для испытаний по методу Изода - модификации CHK 25J; CHK 25J-I; CHK 25J-A; CHK 25J-I-A |
1; 2,75; 5,5 |
- для испытаний по методу Шарпи |
0,5; 1; 2; 2,5; 4; 5; 7,5; 15; 25 |
- для испытаний по методу Изода - модификации CHK 50J; CHK 50J-I; CHK 50J-A; CHK 50J-I-A |
1; 2,75; 5,5; 11; 22 |
- для испытаний по методу Шарпи |
0,5; 1; 2; 2,5; 4; 5; 7,5; 15; 25; 50 |
- для испытаний по методу Изода |
1; 2,75; 5,5; 11; 22; 44 |
- модификации CHK 150J; CHK 150J-I; CHK 150J-A; CHK 150J-I-A |
150 |
- модификации CHK 300J; CHK 300J-I; CHK 300J-A; CHK 300J-I-A |
150; 300 |
- модификации CHK 450J; CHK 450J-I; CHK 450J-A; CHK 450J-I-A |
150; 300; 450 |
- модификации CHK 750J; CHK 750J-I; CHK 750J-A; CHK 750J-I-A |
150; 300; 450; 600; 750 |
Допускаемое отклонение потенциальной энергии маятника от номинального значения, % |
±0,5 |
Диапазон измерений энергии, % от номинального значения |
от 10 до 90 |
Пределы допускаемой абсолютной погрешности измерения энергии, Дж: - для маятника Ен= 0,5 Дж |
±0,005 |
- для маятника Ен= 1 Дж |
±0,01 |
- для маятника Ен= 2 Дж |
±0,02 |
- для маятника Ен= 2,5 Дж |
±0,025 |
- для маятника Ен= 2,75 Дж |
±0,0275 |
- для маятника Ен= 4 Дж |
±0,04 |
- для маятника Ен= 5 Дж |
±0,05 |
- для маятника Ен= 5,5 Дж |
±0,055 |
- для маятника Ен= 7,5 Дж |
±0,075 |
- для маятника Ен= 11 Дж |
±0,11 |
- для маятника Ен= 15 Дж |
±0,15 |
- для маятника Ен= 22 Дж |
±0,22 |
- для маятника Ен= 25 Дж |
±0,25 |
- для маятника Ен= 44 Дж |
±0,44 |
- для маятника Ен= 50 Дж |
±0,50 |
- для маятника Ен= 150 Дж |
±1,50 |
- для маятника Ен= 300 Дж |
±3,00 |
- для маятника Ен= 450 Дж |
±4,50 |
- для маятника Ен= 600 Дж |
±6,00 |
- для маятника Ен= 750 Дж где Ен - номинальное значение потенциальной энергии маятника |
±7,50 |
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
0,5 |
Скорость маятника в момент удара, м/с: - модификации CHK 5,5J; CHK 5,5J-I | |
- для пластмасс (по методу Шарпи) |
2,9 |
- для металлов (по методу Шарпи) |
3,0 |
- для испытаний по методу Изода |
3,5 |
|
от 0,1 до 4,0 |
- для пластмасс (по методу Шарпи/с молотами 0,5-5 Дж) |
2,9 |
- для пластмасс (по методу Шарпи/с молотами 7,5-50 Дж) |
3,8 |
- для металлов (по методу Шарпи/с молотами до 0,5-5 Дж) |
3,0 |
- для металлов (по методу Шарпи/с молотами 7,5-50 Дж) |
4,0 |
- для испытаний по методу Изода |
3,5 |
- модификации CHK 25J-A; CHK 25J-I-A; CHK 50J-A; |
от 0,1 до 4,0 |
CHK 50J-I-A (**) - модификации CHK 150J; CHK 150J-I; CHK 300J; CHK 300J-I; |
5,0 |
CHK 450J; CHK 450J-I; CHK 750J; CHK 750J-I | |
- модификации CHK 150J-^ CHK 1501-1-А; CHK 3001-А; |
от 0,15 до 5,0 |
CHK 300J-I-А; CHK 450J-A; CHK 450J-I-A; CHK 750J-A; CHK 750J-I-A (**) | |
Пределы допускаемой погрешности измерений скорости маятника в момент удара, м/с: - модификации CHK 5,5J; CHK 5,5J-I; CHK 5,5J-A; CHK 5,5J-I-A; | |
CHK 25J; CHK 25J-I; CHK 25J-A; CHK 25J-I-A; CHK 50J; CHK 50J-I; CHK 50J-A; CHK 50J-I-A | |
- для пластмасс (по методу Шарпи) |
±0,05 |
- для металлов (по методу Шарпи) |
±0,25 |
- для испытаний по методу Изода |
±0,35 |
- модификации CHK 150J; CHK 150J-I; CHK 150J-A; CHK 150J-I-A; CHK 300J; CHK 300J-I; CHK 300J-A; CHK 300J-I-A; CHK 450J; CHK 450J-I; CHK 450J-A; CHK 750J; CHK 750J-I; CHK 750J-A; CHK 450J-I-A; CHK 750J-I-A |
±0,5 |
9. Габаритные размеры (ширинахвысотахдлина), мм, не более (***): - модификации CHK 5,5J; CHK 5,5J-I; CHK 5,5J-A; CHK 5,5J-I-A; |
1200х1200х545 |
CHK 25J; CHK 25J-I; CHK 25J-A; CHK 25J-I-A; CHK 50J; CHK 50J-I; CHK 50J-A; CHK 50J-I-A - модификации CHK 150J; CHK 150J-I; CHK 150J-A; CHK 150J-I-A; |
2290x2096x791 |
CHK 300J; CHK 300J-I; CHK 300J-A; CHK 300J-I-A; CHK 450J; CHK 450J-I; CHK 450J-A; CHK 450J-I-A - модификации CHK 750J; CHK 750J-I; CHK 750J-A; CHK 750J-I-A |
2490x2226x991 |
10. Масса, кг, не более (***): - модификации CHK 5,5J; CHK 5,5J-I; CHK 5,5J-A; CHK 5,5J-I-A; |
90 |
CHK 25J; CHK 25J-I; CHK 25J-A; CHK 25J-I-A; CHK 50J; CHK 50J-I; CHK 50J-A; CHK 50J-I-A - модификации CHK 150J; CHK 150J-I; CHK 150J-A; CHK 150J-I-A; |
1270 |
CHK 300J; CHK 300J-I; CHK 300J-A; CHK 300J-I-A; CHK 450J; CHK 450J-I; CHK 450J-A; CHK 450J-I-A - модификации CHK 750J; CHK 750J-I; CHK 750J-A; CHK 750J-I-A |
1950 |
Средняя наработка на отказ, ч |
20000 |
Напряжение питания переменного тока частотой 50 Гц, В |
230 |
Условия эксплуатации: о - температура окружающего воздуха, С |
от + 15 до + 35 |
- относительная влажность воздуха, % |
от 20 до 80 |
Примечания: (*) - в зависимости от установленного маятника (**) - в зависимости от заданного угла сброса маятника (***) - может быть уменьшен по согласованию с Заказчиком |
