Номер по Госреестру СИ: 67038-17
67038-17 Машины испытательные универсальные гидравлические
(LabTest 6H)
Назначение средства измерений:
Машины испытательные универсальные гидравлические LabTest 6H (далее по тексту -машины) предназначены для измерения силы и перемещения при испытаниях образцов материалов на растяжение, сжатие, изгиб, отрыв и сдвиг в режиме статического нагружения.
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 1
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 2
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 3
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 4
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.03.2027
Номер записи - 158550
ID в реестре СИ - 380950
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
тип LabTest 6.50Н.5.01.1, тип LabTest 6.500Н.5.01.1 с датчиком силы 65669 (500 кН)., тип LabTest 6.500Н.5.01.1, модификация LabTest 6.50H.5.01.1 (до 50 кН), модификация LabTest 6.500Н.5.01.1 с датчиком силы 65669 (500 кН)., Модификация LabTest 6.2500H.2.41.0, мод. LabTest 6.5 H.5.01.0, Машина испытательная универсальная гидравлическая LabTest 6H мод.LabTest 6.250H.5.01.1, Машина испытательная универсальная гидравлическая LabTest 6H мод.LabTest 6.2500H.2.41.0, LabTest 6H, LabTest 6.50H.5.1.01.1, Labtest 6.2500H.2.41.0, LabTest 6.1000H.2.41.1, .LabTest 6.250H.5.01.1,
Производитель
Изготовитель - Фирма "LABORTECH s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Статистика
Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 8
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№614 от 2017.03.22 Об утверждении типов средств измерений
№2919 от 2021.12.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (25)
Наличие аналогов СИ: Машины испытательные универсальные гидравлические (LabTest 6H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67038-17 Машины испытательные универсальные гидравлические (LabTest 6H) Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
79078-20 Анализаторы цепей векторные (Р4М-40) АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
67038-17 Машины испытательные универсальные гидравлические (LabTest 6H) Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
|
67038-17 Машины испытательные универсальные гидравлические (LabTest 6H) Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
79081-20 Машины испытательные универсальные (РГМ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Все средства измерений ООО "Метротест"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64570-16 11.07.2021 |
Машины испытательные универсальные электромеханические, LabTest 6 Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
65084-16 09.09.2026 |
Копры маятниковые, LabTest СНК Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
67038-17 22.03.2027 |
Машины испытательные универсальные гидравлические, LabTest 6H Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
72057-18 |
Машина испытательная универсальная гидравлическая горизонтальная, LabTest 6.2000H.7 Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
72344-18 06.09.2024 |
Измерители перемещения (деформации) контактные, MFE, MFL, MFX Фирма "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Машины испытательные универсальные (РГМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 9 | 0 | 7 | 0 | 3 | 0 | 3 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машины испытательные универсальные (РГМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение предназначено для управления функциями работы машин и обработки результатов измерений в процессе работы.
Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Test&Motion |
|
Номер версии ПО |
4.0.0.0 и выше |
|
Цифровой идентификатор ПО |
879DA78D |
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077 - 2014
Знак утверждения типа
Знак утверждения типананосится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным гидравлическим LabTest 6H
ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы «LABORTECH s.r.o.», Чешская Республика
Поверка
Поверкаосуществляется по документу РТ-МП-3338-445-2017 «Машины испытательные универсальные гидравлические LabTest 6H. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26.01.2017 г.
Основные средства поверки:
-
- динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 %;
-
- система лазерная измерительная XL-80 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 35362-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Фирма «LABORTECH s.r.o.», Чешская Республика
Адрес: Rolnicka 130a, 747 05 Opava, Czech Republic
Телефон (факс): +420-553-731-956, +420-553-731-748
E-mail: mfo@labortech.cz
Web-сайт: www.labortech.cz
Заявитель
Общество с ограниченной ответственностью «Термо Техно Инжиниринг»
ООО «Термо Техно Инжиниринг»
Юридический адрес: 129626, г. Москва, ул. Новоалексеевская, д. 20А, стр. 1
Почтовый адрес: 101000, Москва, Колпачный переулок, д. 9а, стр. 1
Телефон (факс): +7(495)540-47-62
E-mail: info@thermotechno.ru
Web-сайт: www.thermotechno.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Машины содержат два измерительных канала: канал измерений силы и канал измерений перемещения поршня гидроцилиндра.
Конструктивно машины состоят из нагружающего устройства и контроллера, соединённого с компьютером. Нагружающее устройство состоит из испытательной рамы с двумя или четырьмя колоннами, силового гидроцилиндра с поршнем для перемещения подвижного захвата и обеспечения приложения нагрузки, неподвижного захвата, установленного на основании, силовой насосной станции с электронным частотным преобразователем и датчиком обратной связи (сервопривод), универсального тензорезисторного датчика и датчика перемещения поршня гидроцилиндра. В зависимости от модификации машины могут быть вертикального и горизонтального исполнения.
Испытываемый образец закрепляется между подвижной и неподвижной траверсами в захватах или между сжимающими плитами. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на поршне гидроцилиндра. Оптический преобразователь, регистрирующий перемещение поршня гидроцилиндра, измеряет перемещение, соответствующее деформации образца под воздействием приложенной нагрузки, и скорость перемещения поршня гидроцилиндра. Сигналы от датчиков силы и перемещения поступают на контроллер.
Контроллер предназначен для управления режимами работы машины и передачи измеренных значений силы и перемещения на компьютер с установленным программным обеспечением (ПО). Компьютер с ПО служит для управления работой машины, обработки, анализа и отображения результатов измерений, построения таблиц и статистического расчёта. Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения.
Машины могут комплектоваться дополнительным оборудованием (лазерными, оптическими и контактными датчиками продольной и поперечной деформации, климатическими камерами, высокотемпературными печами).
Структура обозначения модификаций машин: LabTest 6.XH.Y.AB.Q где:
X - верхний предел измерений силы;
Н - гидравлический привод;
Y - исполнение машины по каталогу изготовителя;
A - диапазон перемещения поршня гидроцилиндра;
B - тип поршня гидроцилиндра:
«0» - одностороннего действия; «1» - двустороннего действия;
С - тип траверсы:
«0» - неподвижная (с фиксированной высотой рабочей зоны);
«1» - подвижная (с регулируемой высотой рабочей зоны).
Машины модификации LabTest 6.ХН.3.АВ.С имеют две зоны испытаний - одну для растяжения и одну для сжатия.
Машины выпускаются в 81 модификации, отличающихся конструкцией, диапазонами измерений силы и перемещения, размерами рабочих зон, габаритными размерами и массой.

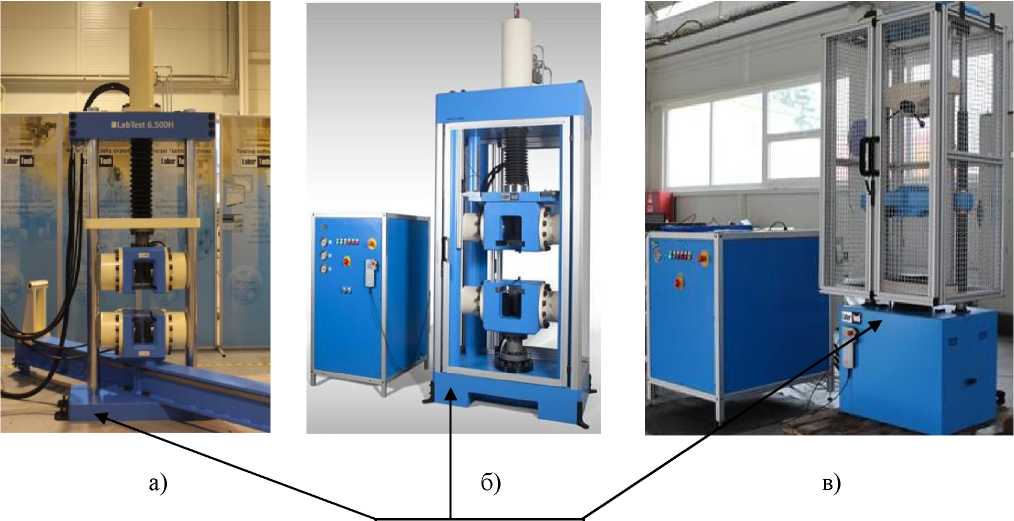

Внешний вид машин представлен на рисунке 1.
а)
б)
Место нанесения знака утверждения типа СИ
д)
е)
■LabTest 6.250H
Место нанесения знака утверждения типа СИ
ж)
Место нанесения знака утверждения типа СИ
з)

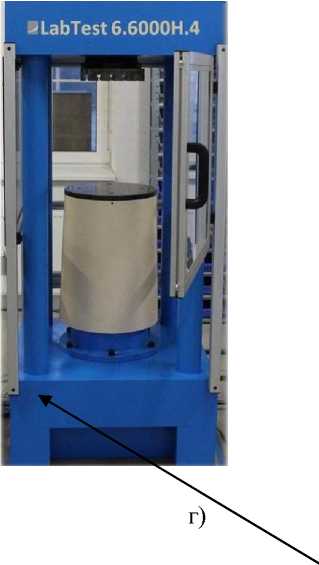

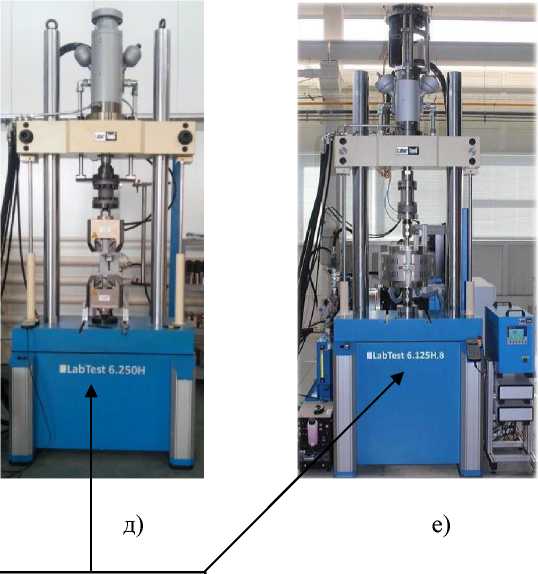

Рисунок 1 - Общий вид средства измерений
а) LabTest 6.ХН.1.АВ.С; б) LabTest 6.ХН.2.АВ.С; в) LabTest 6.ХН.3.АВ.С;
г) LabTest 6.ХН.4.АВ.С; д) LabTest 6.ХН.5.АВ.С; е) LabTest 6.ХН.8.АВ.С;
ж) LabTest 6.ХН.6.АВ.С; з) LabTest 6.ХН.7.АВ.С
Пломбирование машин испытательных универсальных гидравлических LabTest 6H не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная универсальная гидравлическая |
LabTest 6Н (модификация по заказу) |
1 шт. |
|
Персональный компьютер с ПО |
1 шт. | |
|
Захваты для испытаний на растяжение |
* | |
|
Приспособления для испытаний на сжатие, изгиб, отрыв, сдвиг |
* | |
|
Роботизированные комплексы |
* | |
|
Секущие и режущие приспособления для подготовки испытательных образцов |
* | |
|
Защита рабочей зоны |
* | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
РТ-МП-3338-445-2017 |
1 экз. |
|
* - количество в зависимости от модификации машины | ||
Таблица 2 -
|
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещения, мм |
Диапазон задания скорости перемещения, мм/мин |
Высота/длина рабочего пространства, мм, |
Ширина рабочего пространства, мм, не более |
Габаритные размеры (ШхВхД), мм, не более |
Масса, кг, не более |
|
LabTest |
от 0,05 |
от 0 |
от 0,001 |
1120 |
620 |
920x2271x623 |
1380 |
|
6.200H.1.31.0 |
до 200 |
до 500 |
до 620 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,001 |
1420 |
620 |
1012x2636x704 |
1500 |
|
6.200H.1.31.1 |
до 200 |
до 500 |
до 620 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,001 |
1250 |
620 |
920x2300x623 |
1590 |
|
6.300H.1.31.0 |
до 300 |
до 500 |
до 410 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,001 |
1550 |
620 |
1012x2665x704 |
1720 |
|
6.300H.1.31.1 |
до 300 |
до 500 |
до 410 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
1464 |
680 |
1173x2790x623 |
1840 |
|
6.500H.1.31.0 |
до 500 |
до 500 |
до 520 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
1764 |
680 |
1291x3168x704 |
2000 |
|
6.500H.1.31.1 |
до 500 |
до 500 |
до 520 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
1637 |
678 |
1185x2950x685 |
2680 |
|
6.600H.2.31.0 |
до 600 |
до 500 |
до 440 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
1937 |
678 |
1304x3332x775 |
2900 |
|
6.600H.2.31.1 |
до 600 |
до 500 |
до 440 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
1350 |
857 |
1405x3050x1020 |
4720 |
|
6.1000H.2.41.0 |
до 1000 |
до 620 |
до 250 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
1650 |
857 |
1546x3434x1153 |
5100 |
|
6.1000H.2.41.1 |
до 1000 |
до 620 |
до 250 | ||||
|
LabTest |
от 0,2 |
от 0 |
от 0,001 |
1350 |
857 |
1405x3050x1020 |
4980 |
|
6.1200H.2.41.0 |
до 1200 |
до 620 |
до 220 | ||||
|
LabTest |
от 0,2 |
от 0 |
от 0,001 |
1650 |
857 |
1546x3434x1153 |
5380 |
|
6.1200H.2.41.1 |
до 1200 |
до 620 |
до 220 | ||||
|
LabTest |
от 0,3 |
от 0 |
от 0,001 |
2200 |
865 |
1445x3620x1020 |
6200 |
|
6.1500H.2.41.0 |
до 1500 |
до 620 |
до 250 | ||||
|
LabTest |
от 0,3 |
от 0 |
от 0,001 |
2960 |
865 |
1807x4643x1347 |
7320 |
|
6.1500H.2.41.1 |
до 1500 |
до 620 |
до 250 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,001 |
1926 |
857 |
1370x4125x1000 |
9400 |
|
6.2000H.2.41.0 |
до 2000 |
до 620 |
до 200 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,001 |
2686 |
857 |
1704x5093x1320 |
11000 |
|
6.2000H.2.41.1 |
до 2000 |
до 620 |
до 200 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,001 |
1926 |
857 |
1370x4125x1000 |
9400 |
|
6.2500H.2.41.0 |
до 2500 |
до 620 |
до 200 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,001 |
2686 |
857 |
1704x5093x1320 |
11000 |
|
6.2500H.2.41.1 |
до 2500 |
до 620 |
до 200 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,001 |
1300 |
932 |
1500x5180x1100 |
20680 |
|
6.3000H.2.51.0 |
до 3000 |
до 720 |
до 220 |
Продолжение таблицы 2
|
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещения, мм |
Диапазон задания скорости перемещения, мм/мин |
Высота/длина рабочего пространства, мм, |
Ширина рабочего пространства, мм, не более |
Габаритные размеры (ШхВхД), мм, не более |
Масса, кг, не более |
|
LabTest |
от 0,5 |
от 0 |
от 0,001 |
2060 |
932 |
1875x6297x1452 |
24410 |
|
6.3000H.2.51.1 |
до 3000 |
до 720 |
до 220 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,001 |
1300 |
932 |
1500x5180x1100 |
20680 |
|
6.4000H.2.51.0 |
до 4000 |
до 720 |
до 220 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,001 |
2060 |
932 |
1875x6297x1452 |
24410 |
|
6.4000H.2.51.1 |
до 4000 |
до 720 |
до 220 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,001 |
1240 |
912 |
1500x5590x1100 |
21500 |
|
6.5000H.2.51.0 |
до 5000 |
до 720 |
до 180 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,001 |
2000 |
912 |
1875x6731x1452 |
25370 |
|
6.5000H.2.51.1 |
до 5000 |
до 720 |
до 180 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,01 |
890 |
420 |
860x2150x780 |
1230 |
|
6.200H.3.21.1 |
до 200 |
до 300 |
до 620 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
890 |
510 |
1050x2230x840 |
1680 |
|
6.400H.3.21.1 |
до 400 |
до 300 |
до 350 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
910 |
610 |
1050x2860x920 |
2185 |
|
6.600H.3.21.1 |
до 600 |
до 300 |
до 440 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
1530 |
700 |
1180x3120x1020 |
4180 |
|
6.1000H.3.21.1 |
до 1000 |
до 300 |
до 250 | ||||
|
LabTest |
от 0,3 |
от 0 |
от 0,01 |
1290 |
700 |
1260x3740x1140 |
5550 |
|
6.1500H.3.21.1 |
до 1500 |
до 300 |
до 250 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,01 |
865 |
560 |
933x1830x568 |
1120 |
|
6.200H.4.00.0 |
до 200 |
до 100 |
до 350 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,01 |
865 |
560 |
933x1830x568 |
1120 |
|
6.200H.4.21.0 |
до 200 |
до 300 |
до 350 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
865 |
560 |
933x1890x568 |
1210 |
|
6.400H.4.00.0 |
до 400 |
до 100 |
до 170 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
865 |
560 |
933x1890x568 |
1210 |
|
6.400H.4.21.0 |
до 400 |
до 300 |
до 170 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
612 |
520 |
933x1715x568 |
1045 |
|
6.600H.4.00.0 |
до 600 |
до 100 |
до 260 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
612 |
520 |
933x1715x568 |
1045 |
|
6.600H.4.21.0 |
до 600 |
до 300 |
до 260 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
865 |
520 |
933x1940x568 |
1360 |
|
6.800H.4.00.0 |
до 800 |
до 100 |
до 200 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
865 |
520 |
933x1940x568 |
1360 |
|
6.800H.4.21.0 |
до 800 |
до 300 |
до 200 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
500 |
520 |
940x1650x1000 |
1860 |
|
6.1000H.4.00.0 |
до 1000 |
до 100 |
до 150 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
500 |
520 |
940x1650x1000 |
1860 |
|
6.1000H.4.21.0 |
до 1000 |
до 300 |
до 150 |
Продолжение таблицы 2
|
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещения, мм |
Диапазон задания скорости перемещения, мм/мин |
Высота/длина рабочего пространства, мм, |
Ширина рабочего пространства, мм, не более |
Габаритные размеры (ШхВхД), мм, не более |
Масса, кг, не более |
|
LabTest |
от 0,3 |
от 0 |
от 0,01 |
500 |
500 |
1000x1820x1060 |
2450 |
|
6.1500H.4.00.0 |
до 1500 |
до 100 |
до 100 | ||||
|
LabTest |
от 0,3 |
от 0 |
от 0,01 |
500 |
500 |
1000x1820x1060 |
2450 |
|
6.1500H.4.21.0 |
до 1500 |
до 300 |
до 100 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,01 |
500 |
500 |
1000x1820x1060 |
2710 |
|
6.2000H.4.00.0 |
до 2000 |
до 100 |
до 85 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,01 |
500 |
500 |
1000x1820x1060 |
2710 |
|
6.2000H.4.21.0 |
до 2000 |
до 300 |
до 85 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,01 |
460 |
420 |
1000x1840x1060 |
2895 |
|
6.3000H.4.00.0 |
до 3000 |
до 100 |
до 60 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,01 |
460 |
420 |
1000x1840x1060 |
2895 |
|
6.3000H.4.21.0 |
до 3000 |
до 300 |
до 60 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,01 |
460 |
420 |
1000x1840x1060 |
3120 |
|
6.4000H.4.00.0 |
до 4000 |
до 100 |
до 45 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,01 |
460 |
420 |
1000x1840x1060 |
3120 |
|
6.4000H.4.21.0 |
до 4000 |
до 300 |
до 45 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,01 |
400 |
380 |
1000x2180x1060 |
4000 |
|
6.5000H.4.00.0 |
до 5000 |
до 100 |
до 80 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,01 |
400 |
380 |
1000x2180x1060 |
4000 |
|
6.5000H.4.21.0 |
до 5000 |
до 300 |
до 80 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1100 |
460 |
1050x2690x680 |
840 |
|
6.25H.5.11.0 |
до 25 |
до 200 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1600 |
460 |
1050x3190x680 |
915 |
|
6.25H.5.11.1 |
до 25 |
до 200 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1260 |
560 |
1050x2940x680 |
990 |
|
6.50H.5.01.0 |
до 50 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1760 |
560 |
1050x3440x680 |
1400 |
|
6.50H.5.01.1 |
до 50 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1300 |
560 |
1050x2940x680 |
990 |
|
6.125H.5.01.0 |
до 125 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1800 |
560 |
1050x3440x680 |
1400 |
|
6.125H.5.01.1 |
до 125 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,001 |
1530 |
670 |
1250x3090x1030 |
1670 |
|
6.250H.5.01.0 |
до 250 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,001 |
2030 |
670 |
1250x3590x1030 |
1740 |
|
6.250H.5.01.1 |
до 250 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
1920 |
810 |
1550x3480x1290 |
3780 |
|
6.500H.5.01.0 |
до 500 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
2420 |
810 |
1550x3980x1290 |
3900 |
|
6.500H.5.01.1 |
до 500 |
до 100 |
до 2000 |
Продолжение таблицы 2
|
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещения, мм |
Диапазон задания скорости перемещения, мм/мин |
Высота/длина рабочего пространства, мм, |
Ширина рабочего пространства, мм, не более |
Габаритные размеры (ШхВхД), мм, не более |
Масса, кг, не более |
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
5200 |
412 |
2600x1400x7600 |
3950 |
|
6.600H.6.11.1 |
до 600 |
до 200 |
до 2000 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,001 |
2850 |
840 |
3435x2000x6990 |
32100 |
|
6.3000H.6.11.1 |
до 3000 |
до 200 |
до 2000 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,001 |
2712 |
820 |
3435x2000x6990 |
33200 |
|
6.4000H.6.11.1 |
до 4000 |
до 200 |
до 2000 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
5730 |
350 |
770x1100x7580 |
3200 |
|
6.600H.7.61.1 |
до 600 |
до 1000 |
до 200 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,01 |
12000 |
560 |
1460x1530x16100 |
19800 |
|
6.1000H.7.71.1 |
до 1000 |
до 1300 |
до 200 | ||||
|
LabTest |
от 0,3 |
от 0 |
от 0,01 |
10335 |
625 |
2810x1395x15085 |
17500 |
|
6.1500H.7.71.1 |
до 1500 |
до 1300 |
до 200 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,01 |
12000 |
695 |
1660x1790x16400 |
19800 |
|
6.2000H.7.71.1 |
до 2000 |
до 1300 |
до 200 | ||||
|
LabTest |
от 0,5 |
от 0 |
от 0,01 |
12000 |
760 |
1730x1900x16500 |
24600 |
|
6.3000H.7.71.1 |
до 3000 |
до 1300 |
до 200 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,01 |
12000 |
900 |
1880x2100x17000 |
29000 |
|
6.4000H.7.71.1 |
до 4000 |
до 1300 |
до 200 | ||||
|
LabTest |
от 1 |
от 0 |
от 0,01 |
12000 |
1050 |
2500x2450x17800 |
32000 |
|
6.5000H.7.71.1 |
до 5000 |
до 1300 |
до 200 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1100 |
460 |
1050x2690x680 |
955 |
|
6.25H.8.11.0 |
до 25 |
до 200 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1600 |
460 |
1050x3190x680 |
1120 |
|
6.25H.8.11.1 |
до 25 |
до 200 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1260 |
570 |
1050x3240x700 |
1050 |
|
6.50H.8.01.0 |
до 50 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1760 |
570 |
1050x3740x700 |
1460 |
|
6.50H.8.01.1 |
до 50 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
980 |
570 |
1050x3500x680 |
1240 |
|
6.125H.8.01.0 |
до 125 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,01 |
от 0 |
от 0,001 |
1480 |
570 |
1050x4000x680 |
1650 |
|
6.125H.8.01.1 |
до 125 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,001 |
1630 |
670 |
1250x3830x1030 |
1880 |
|
6.250H.8.01.0 |
до 250 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,05 |
от 0 |
от 0,001 |
2130 |
670 |
1250x4330x1030 |
2290 |
|
6.250H.8.01.1 |
до 250 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
1980 |
810 |
1550x4150x1290 |
4050 |
|
6.500H.8.01.0 |
до 500 |
до 100 |
до 2000 | ||||
|
LabTest |
от 0,1 |
от 0 |
от 0,001 |
2480 |
810 |
1550x4650x1290 |
4650 |
|
6.500H.8.01.1 |
до 500 |
до 100 |
до 2000 |
Таблица 3 - Метрологические характеристики
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,1 до 1 % от верхнего предела измерений включ., % |
±1 |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 до 100 % от верхнего предела измерений, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 10 мм включ., мкм |
±50 |
|
Пределы допускаемой относительной погрешности измерений перемещения в диапазоне св. 10 мм, % |
±0,5 |
Таблица 4 - Основные технические характеристики
|
Средняя наработка на отказ, ч |
20000 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 230 до 400 |
|
Условия эксплуатации: о
|
от +15 до +35 от 10 до 90 |
