72057-18 Машина испытательная универсальная гидравлическая горизонтальная
(LabTest 6.2000H.7)
Назначение средства измерений:
Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7 (далее по тексту - машина) предназначена для измерения силы и перемещения при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического нагружения.
Внешний вид.
Машина испытательная универсальная гидравлическая горизонтальная
Рисунок № 1
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчётов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Test&Motion V.4 |
Номер версии ПО |
V.4 и выше |
Цифровой идентификатор ПО |
- |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине испытательной универсальной гидравлической горизонтальной LabTest 6.2000H.7
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация фирмы «LABORTECH s.r.o.», Чешская республика
Поверка
Поверкаосуществляется по документу МП ТИнТ 218-2017 «ГСИ. Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7. Методика поверки», утверждённому ООО «ТестИнТех» 18.10.2017 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
- индикатор часового типа с ценой деления 0,01 мм ИЧ 5, ПГ ±0,016 мкм (рег. №58190-14);
- штангенрейсмас ШР с ценой деления 0,05 мм (рег. №67056-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«LABORTECH s.r.o.», Чешская Республика
Адрес: 74705 Opava, Rolnicka 130a, Czech Republic
Телефон: +420 553 731 956
Факс: +420 553 731 748
E-mail: info@labortech.cz
Web-сайт: www.labortech.cz
Заявитель
Общество с ограниченной ответственностью «Термо Техно Инжиниринг»
(ООО «Термо Техно Инжиниринг»)
Адрес: 101000, Россия, г. Москва, пер. Колпачный, д. 9А, стр.1 ИНН 7704307626
Тел.: +7 (495) 540-47-62
Факс: +7 (495) 540-47-62
E-mail: info@thermotechno.ru
Web-сайт: www.thermotechno.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех») ИНН 7734656656
Адрес: 123308, Москва, ул. Мневники, д. 1
Тел.: +7 (499) 944-40-40
Машина содержит два измерительных канала: канал измерения силы и канал измерения перемещения поршня гидроцилиндра.
Конструктивно машина состоит из силовой рамы, силового гидравлического привода, датчика силы, датчика перемещения, вспомогательных устройств для поддержки, фиксации или захвата испытуемых образцов, измерительно-вычислительного и управляющего комплексов (контроллер), гидравлической станции. Контроллер и гидравлическая станция смонтированы в единое модульное устройство - интегрированную операционную платформу, устанавливаемую рядом с силовой рамой, соединяемую с силовой рамой гидравлическими шлангами и электрическими кабелями.
Испытываемый образец устанавливается между подвижным элементом силового гидравлического привода и неподвижным элементом силовой рамы при помощи вспомогательных устройств. Сила, создаваемая силовым гидравлическим приводом и прикладываемая к испытываемому образцу, измеряется датчиком силы. Датчик перемещения, расположенный внутри привода, измеряет линейное перемещение подвижного элемента силового гидравлического привода. Сигналы от датчиков силы и перемещения поступают в контроллер.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает, хранит и анализирует полученную информацию, формирует сигналы управления. Управление работой машины, обработка, анализ и отображение результатов измерений осуществляется программным обеспечением (ПО), установленным на персональный компьютер (ПК).
Машина имеет порты для подключения дополнительных средств измерений (датчиков продольной и поперечной деформации, как контактных, так и бесконтактных), а также возможность установки дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (термо-, крио- и барокамер).
Внешний вид машины показан на рисунке 1.
Место нанесения знака утверждения типа СИ

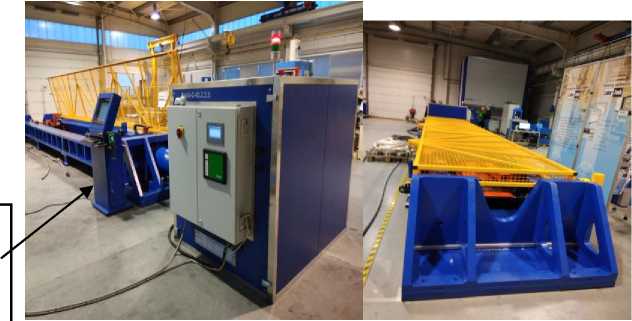

Рисунок 1 - Общий вид машины испытательной универсальной гидравлической горизонтальной LabTest 6.2000H.7
Пломбирование машины испытательной универсальной гидравлической горизонтальной LabTest 6.2000H.7 не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7 в том числе:
|
- |
1 шт. |
Захваты для испытаний на растяжение (комплект) |
- |
1 комп. |
Руководство по эксплуатации |
«Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7. Руководство по эксплуатации» |
1 экз. |
Методика поверки |
МП ТИнТ 218-2017 «ГСИ. Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7. Методика поверки» |
1 экз. |
Таблица 2 - Основные метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы, кН |
от 20 до 2000 |
Диапазон измерений перемещения, мм |
от 0 до 1200 |
Пределы допускаемой относительной погрешности измерений силы, % |
±1 |
Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 5 мм включ., мкм |
±50 |
Пределы допускаемой относительной погрешности измерений перемещения в диапазоне св. 5 до 1200 мм, % |
±1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон задания скорости перемещения, мм/мин |
от 0,01 до 600,00 |
Длина рабочего пространства, мм |
5200 |
Ширина рабочего пространства, мм |
940 |
Габаритные размеры (ШхВхД), мм |
1700x908x12416 |
Масса, кг, не более |
21887 |
Средняя наработка на отказ, ч |
20000 |
Напряжение питания переменного тока частотой 50 Гц, В |
от 230 до 400 |
Условия эксплуатации: -температура, °С -относительная влажность, % |
от +15 до +35 от 10 до 90 |
