Номер по Госреестру СИ: 72482-18
72482-18 Модули весовые дискретного действия для дозирования и фасовки
(МО)
Назначение средства измерений:
Модули весовые дискретного действия для дозирования и фасовки МО (далее - модули) предназначены для дозирования и фасовки сыпучих продуктов весовым способом в полуавтоматическом режиме.
Программное обеспечение
Идентификационное наименование ПО и номер версии высвечивается при его включении или при обращении к соответствующему подпункту меню.
Основные функции ПО: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы модуля, вывод данных на табло панели управления.
ПО заложено в процессе производства и защищено от доступа и изменения паролем. Обновления ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
МДиФ 3.3 |
Номер версии ПО (идентификационный номер) |
не ниже 3.3 |
Цифровой идентификатор ПО |
- |
Конструкция модулей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

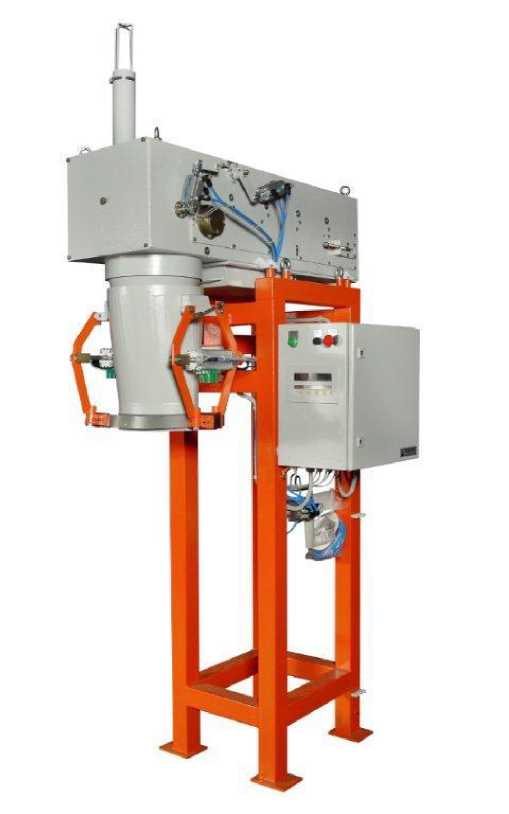

Рисунок 1 - Общий вид модулей весовых дискретного действия для дозирования и фасовки МО
Пломбирование модулей весовых дискретного действия для дозирования и фасовки МО не предусмотрено.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям весовым дискретного действия для дозирования и фасовки МО
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 28.29.31.002-14497576-2017 (идентичны ТУ 4274-002-264244460-2000) Модули весовые дискретного действия для дозирования и фасовки МО. Технические условия
Поверка
Поверкаосуществляется по документу МП 38-241-2018 «ГСИ. Модули весовые дискретного действия для дозирования и фасовки МО. Методика поверки», утвержденному ФГУП «УНИИМ» «29» июня 2018 г.
Основные средства поверки:
рабочие эталоны единицы массы 3-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель системы управления модуля в соответствии с рисунком 1 (если позволяют условия эксплуатации) или на свидетельство о поверке.
Изготовитель
Открытое акционерное общество «Машиностроительная компания «Технэкс» (ООО «МК «Технэкс»)
ИНН 6678049565
Адрес: 620017, г. Екатеринбург, ул. Космонавтов 11 Б, литер Ж
Телефон (факс): (343) 365-26-44
Web-сайт: www.technex.ru
E-mail: mail@ technex.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»(ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): (343) 350-26-18, (343) 350-20-39
Web-сайт: http://www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия модулей основан на преобразовании значения массы дозируемого продукта в электрический сигнал посредством тензодатчиков, с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого продукта в единицах массы на панели управления оператора шкафа управления.
Конструктивно модули состоят из несущей конструкции - рамы, питателя (шнекового или ленточного), грузоприемного устройства, мешкодержателя (для дозирования в открытые бумажные, полиэтиленовые и тканевые мешки) и системы управления (шкафа управления).
Система управления оснащена панелью управления оператора с цифровой индикацией и выполняет следующие функции:
-
- управление процессом дозирования;
-
- обработки и отображения результатов взвешивания;
-
- индикации режимов работы модуля.
Дозируемые продукты - с насыпной плотностью от 250 до 1500 кг/м3 с размерами гранул не более 20 мм, массой куска до 0,007 кг и влажностью не более 15 %.
Время цикла дозирования регулируется системой управления.
Модули выпускаются в трех модификациях, отличающихся пределами дозирования продуктов, габаритными размерами и массой модуля.
Каждая модификация имеет несколько вариантов исполнений, в зависимости от характеристик дозируемого продукта и конструктивных особенностей модулей, с добавлением к условному обозначению соответствующего числа и буквы:
-
- по производительности: мешков/час;
-
- по исполнению питателя: Ш - шнековый; Л - ленточный.
Пример обозначения: МО-25-240-Ш Модуль с пределами дозирования от 15 до 30 кг, с производительностью 240 мешков в час и со шнековым питателем.
В грузоприемном устройстве модулей используются следующие датчики весоизмерительные тензорезисторные серии Т производства ЗАО «Весоизмерительная компания «Тензо-М» (номер в Федеральном информационном фонде по обеспечению единства измерений 53838-13), в системе управления используется модуль тензоизмерительный Siwarex модификация U производства фирмы «Siemens», Германия (номер в Федеральном информационном фонде по обеспечению единства измерений 50385-12). Общий вид модулей представлен на рисунке 1.
