Сведения о средстве измерений: 89229-23 Модули весовые дискретного действия для многокомпонентного дозирования

Номер по Госреестру СИ: 89229-23
89229-23 Модули весовые дискретного действия для многокомпонентного дозирования
(ММД)

Назначение средства измерений:
Модули весовые дискретного действия для многокомпонентного дозирования ММД (далее по тексту - модули) предназначены для весового автоматического дискретного многокомпонентного дозирования сыпучих веществ и материалов.

сертификация программного обеспечения
Внешний вид. Модули весовые дискретного действия для многокомпонентного дозирования, http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули весовые дискретного действия для многокомпонентного дозирования
Рисунок № 1
Внешний вид. Модули весовые дискретного действия для многокомпонентного дозирования, http://oei-analitika.ru рисунок № 2
Внешний вид.
Модули весовые дискретного действия для многокомпонентного дозирования
Рисунок № 2

Общие сведения

Дата публикации - 07.06.2023
Срок свидетельства - 06.06.2028
Номер записи - 191213
ID в реестре СИ - 1409029
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ММД 50-12,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1160 от 2023.06.06 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Модули весовые дискретного действия для многокомпонентного дозирования (ММД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70391-18
19.02.2028
Весы бункерные дискретного действия, ВБ
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
72482-18
13.09.2029
Модули весовые дискретного действия для дозирования и фасовки, МО
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
89229-23
06.06.2028
Модули весовые дискретного действия для многокомпонентного дозирования, ММД
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
93013-24
27.08.2029
Установки для дозирования и ввода жидких компонентов, УВЖК
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
93014-24
27.08.2029
Установки для дозирования и ввода жидких компонентов, ДМ
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
93013-24
27.08.2029
Установки для дозирования и ввода жидких компонентов, УВЖК
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
93014-24
27.08.2029
Установки для дозирования и ввода жидких компонентов, ДМ
Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Модули весовые дискретного действия для многокомпонентного дозирования (ММД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
(RA.RU.311500)
  • ММД 50-12
  • 1 0 1 0 1 0 1

    Стоимость поверки Модули весовые дискретного действия для многокомпонентного дозирования (ММД)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Модули работают под управлением программной среды автоматизированной системы управления технологическим процессом. Обработку сигналов с тензорезисторных датчиков обеспечивает внутреннее программное обеспечение (далее по тексту - ПО) преобразователя весового. Преобразователь весовой передает измеренные значения с тензорезисторных датчиков на контроллер управления по стандартизированному интерфейсу (Profibus DP). Управление процессом дозирования обеспечивает контроллер управления.

    После включения преобразователя весового отображается модель прибора, затем версия ПО, после чего дисплей автоматически переходит в режим взвешивания. Основные функции ПО преобразователя весового: обработка сигнала тензорезисторного датчика и передача данных в систему управления процессом дозирования.

    ПО преобразователя весового является внутреннем метрологические значимым, загружается на заводе-изготовителе с использованием специального оборудования и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

    Конструкция модулей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

    Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимого

    ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MMD 7 0

    Номер версии (идентификационный номер) ПО

    не ниже 7.х.х*

    Цифровой идентификатор ПО

    -

    *- где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом типографской печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ» руководств по эксплуатации: Модуль многокомпонентного дозирования ММД 30-12. Руководство по эксплуатации ММДК30.12.01-00.00.00 РЭ; Модуль многокомпонентного дозирования ММД 50-6. Руководство по эксплуатации ММД50.6Л.04-00.00.00 РЭ; Модули многокомпонентного дозирования ММД 50-8, ММД 50-12, ММД 50-16. Руководство по эксплуатации ММДЛ50.00.04-00.00.00 РЭ; Модуль многокомпонентного дозирования ММД 100-12. Руководство по эксплуатации ММДК100.12.01-00.00.00 РЭ; Модуль многокомпонентного дозирования ММД 10/100-8. Руководство по эксплуатации ММД10.100.8.01-00.00.00 РЭ; Модуль многокомпонентного дозирования ММД 300-6. Руководство по эксплуатации ММД300.6Л.05-00.00.00 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

    ТУ   28.93.13.003-14497576-2017   «Модули весовые дискретного действия

    для многокомпонентного дозирования. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Машиностроительная компания

    «Технэкс» (ООО «МК «Технэкс»)

    ИНН: 6678049565

    Юридический адрес: 620017, г. Екатеринбург, пр-т Космонавтов, д. 11Б, лит. Д

    Изготовитель


    Общество с ограниченной ответственностью «Машиностроительная компания
    «Технэкс» (ООО «МК «Технэкс»)
    ИНН: 6678049565
    Адрес: 620017, г. Екатеринбург, пр-т Космонавтов, д. 11Б, лит. Д

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
    Тел.: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель


    Общество с ограниченной ответственностью «Машиностроительная компания
    «Технэкс» (ООО «МК «Технэкс»)
    ИНН: 6678049565
    Юридический адрес: 620017, г. Екатеринбург, пр-т Космонавтов, д. 11Б, лит. Д

    Принцип действия модулей основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести дозируемого вещества в аналоговый электрический сигнал, с последующей математической обработкой сигнала в преобразователе весовом, а также отображения результатов измерений в визуальной форме на дисплее преобразователя весового и/или на панели оператора централизованной системы управления технологической линии.

    Конструктивно модули состоят из расходных бункеров, автоматических питателей, взвешивающего узла и шкафа управления.

    Взвешивающий узел представляет собой бункер весовой, опирающийся на тензорезисторные датчики при помощи подвески к опорной раме модулей.

    В качестве датчиков тензорезисторных в модулях используются:

    • - датчики весоизмерительные тензорезисторные Bend Beam, модификации L6T (регистрационный номер в ФИФОЕИ 55198-19);

    • -  датчики весоизмерительные тензорезисторные Z6, модификации Z6C3 (регистрационный номер в ФИФОЕИ 15400-13).

    Шкаф управления размещается на корпусе модулей и состоит из:

    • - преобразователя весового WL-200, производства ООО «Токвес», Россия с устройством отображения результатов измерений;

    • - контроллера, обеспечивающего управление работой автоматических питателей и взвешивающего узла;

    • - набора электронных устройств, обеспечивающих контроль нижнего уровня дозируемого материала в бункерах, проведение самотестирования (диагностики) основных узлов модуля и передачи информации об ошибках в централизованную систему управления технологической линии.

    Модули выпускаются в 5-ти модификациях, отличающихся метрологическими характеристиками, количеством расходных бункеров и габаритными размерами.

    Обозначение модулей имеет следующий вид: ММД ХХ-YY, где: ММД - обозначение типа модулей;

    XX - наибольший предел дозирования (30, 50, 100, 10/100, 300), кг; YY - количество расходных бункеров (от 6 до 16), шт.

    Общий вид модулей и место размещения маркировочной таблички представлен на рисунке 1.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом механического клеймения согласно рисунку 2.

    Общий вид преобразователя весового WL-200 представлен на рисунке 3.

    I I I                  -=^_р .Х|—

    Место

    расположения маркировочной таблички

    Рисунок 1 - Общий вид модулей с указанием места размещения маркировочной таблички

    Внешний вид. Модули весовые дискретного действия для многокомпонентного дозирования (ММД), http://oei-analitika.ru

    Рисунок 2 - Пример маркировочной таблички с указанием места нанесения заводского номера

    Внешний вид. Модули весовые дискретного действия для многокомпонентного дозирования (ММД), http://oei-analitika.ru

    V

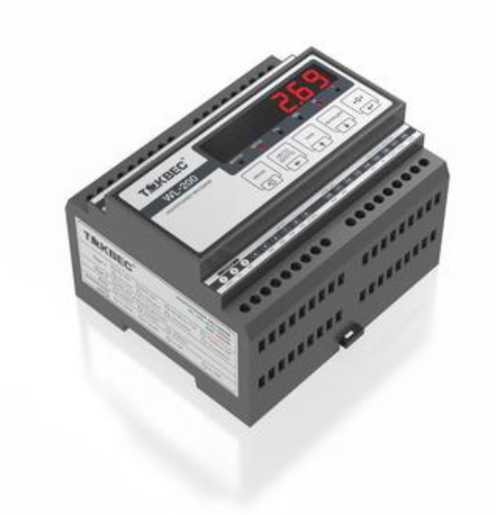

    Рисунок 3 - Общий вид преобразователя весового WL-200 модулей

    Нанесение знака поверки и пломбы от несанкционированного доступа на средство измерений не предусмотрено.


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Модуль весовой дискретного действия для многокомпонентного дозирования ММД

    -

    1 шт.

    Руководство по эксплуатации

    ММДК30.12.01-00.00.00 РЭ;

    ММД50.6Л.04-00.00.00 РЭ;

    ММДЛ50.00.04-00.00.00 РЭ;

    ММДК100.12.01-00.00.00 РЭ;

    ММД10.100.8.01-00.00.00 РЭ;

    ММД300.6Л.05-00.00.00 РЭ

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    ММД 30

    ММД 50

    ММД 100

    ММД 10/100

    ММД 300

    Наибольший предел (Мах), кг

    30

    50

    100

    10/100

    300

    Наименьший предел (Min), кг

    0,1

    0,3

    5,0

    0,1/5,0

    10

    Номинальная минимальная доза (Minfill), кг

    0,335

    2,650

    6,650

    0,044/6,650

    10

    Цена деления шкалы (d), кг

    0,005

    0,02

    0,2

    0,02/0,2

    0,2

    Таблица 3 - Метрологические характеристики

    Значение массы дозы, F

    Пределы максимально допустимого отклонения каждой дозы от среднего значения (MPD), для массы дозы

    Пределы максимально допускаемой погрешности заданного значения массы дозы (MPSE) при первичной и периодической поверке

    При первичной поверке

    При

    эксплуатации

    от Minfill до 50 г включ.

    ±3,6 %

    ±4,5 %

    ±1,125 %

    св. 50 г до 100 г включ.

    ±1,8 г

    ±2,75 г

    ±0,6875 г

    св. 100 г до 200 г включ.

    ±1,8 %

    ±2,75 %

    ±0,6875 %

    св. 200 г до 300 г включ.

    ±3,6 г

    ±4,5 г

    ±1,125 г

    св. 300 г до 500 г включ.

    ±1,2 %

    ±1,5 %

    ±0,375 %

    св. 500 г до 1000 г включ.

    ±6 г

    ±7,5 г

    ±1,875 г

    св. 1000 г до 10000 г включ.

    ±0,6 %

    ±0,75 %

    ±0,1875 %

    св. 10000 г до 15000 г включ.

    ±60 г

    ±75 г

    ±18,75 г

    св. 15000 г до Max включ.

    ±0,4 %

    ±0,5 %

    ±0,125 %

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    ММД 30

    ММД 50

    ММД 100

    ММД 10/100

    ММД 300

    Количество расходных бункеров, не более

    12

    16

    12

    8

    6

    Габаритные размеры модулей, мм, не более:

    - длина

    4000

    5000

    4000

    4000

    3000

    - ширина

    4000

    3000

    4000

    4000

    2200

    - высота

    5000

    5000

    5000

    5100

    3500

    Параметры электрического питания:

    - напряжение переменного тока, В

    400 ± 20

    - частота напряжения переменного тока, Гц

    50 ± 1

    Рабочие условия эксплуатации:

    - температура окружающей среды, °С:

    от +5 до +35

    Вероятность безотказной работы за 1000 ч

    0,94

    Средний срок службы, лет

    10


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
