Номер по Госреестру СИ: 93013-24
93013-24 Установки для дозирования и ввода жидких компонентов
(УВЖК)
Назначение средства измерений:
Установки для дозирования и ввода жидких компонентов УВЖК (далее - установки) предназначены для измерений объема и объемного расхода жидкости при дозировании.

Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 1

Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 2

Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 3

Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 4

Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 5

Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 6

Внешний вид.
Установки для дозирования и ввода жидких компонентов
Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) установок обеспечивает прием и обработку информации от первичных измерительных преобразователей и внешних систем управления, а также управление исполнительными устройствами в соответствии с заложенным алгоритмом.
ПО установок подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом является метрологически незначимым.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО устанавливается (прошивается) в память установок при изготовлении и может быть изменено только изготовителем.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО установки приведены в таблице 1.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
О * З.х.х |
Цифровой идентификатор ПО |
- |
* «х» принимает значения от 0 до 9, и не относится к метрологически значимой части ПО. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены разделе 1.6 «Устройство и работа УОВМ000.06-00.00.00 РЭ;1.4.2
установки» руководства
по
эксплуатации
приведены разделе
ДВ.01-00.00.00 РЭ;
приведены разделе
НВ.01-00.00.00 РЭ.
«Устройство
работа»
руководства
по
эксплуатации
1.4.2
«Устройство
работа»
руководства
по
эксплуатации
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Установка для дозирования и ввода жидких компонентов УВЖК |
обозначение модели согласно заказу |
1 шт. |
Руководство по эксплуатации (для модели УОВМ) |
УОВМ000.06-00.00.00 РЭ |
1 экз. |
Руководство по эксплуатации (для модели ДВ) |
ДВ.01-00.00.00 РЭ |
1 экз. |
Руководство по эксплуатации (для модели НВ) |
НВ.01-00.00.00 РЭ |
1 экз. |
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;
ТУ 26.51.66-047-14497576-2023 Установки для компонентов УВЖК. Технические условия.
дозирования и ввода жидких
Общество с ограниченной ответственностью
«Технэкс» (ООО «МК «Технэкс»)
ИНН 6678049565
Юридический адрес: 620017, Свердловская обл.,
д. 11Б, лит. Д
«Машиностроительная компания
г.
Екатеринбург, пр-кт Космонавтов,
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
В зависимости от метрологических характеристик и состава установки выпускаются в следующих моделях:
-
- УОВМ;
-
- ДВ;
-
- НВ.
Принцип действия установок модели УОВМ основан на измерении количества оборотов рабочих органов расходомеров 8030 (мод. 8030-НТ, 8020) (регистрационный номер 55109-13) (далее - расходомер 8030), вращающего под действием потока жидкости. Количество оборотов рабочих органов расходомера пропорционально объёму жидкости, прошедшему через счетчик.
В состав установок моделей ДВ и НВ могут входить два типа расходомеров -объемный или массовый.
Принцип действия установок моделей ДВ и НВ, включающих в свой состав расходомеры 8030, основан на измерении количества оборотов рабочих органов расходомера, вращающегося под действием потока жидкости. Количество оборотов рабочих органов расходомера пропорционально объёму жидкости, прошедшему через счетчик.
Принцип действия установок моделей ДВ и НВ, включающих в свой состав счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный номер 77657-20) (далее - счетчик-расходомер массовый), основан на измерении силы Кориолиса, возникающей в трубках счетчика-расходомера массового при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Объемный расход и масса определяются на базе измеренных значений массового расхода, массы и плотности жидкости.
Конструктивно установки состоят из дозирующего устройства, емкостей оперативного хранения жидкости, блока форсунок и системы управления.
Система управления установок обеспечивает координацию режима работы всех входящих в установки изделий и выполняет следующие функции:
-
- программирование времени и объема или массы подачи жидкости;
-
- непрерывный учет расходуемого на установках жидкости;
-
- контроль температуры жидкости в расходной емкости;
-
- блокировка работы установок при несанкционированных действиях и аварийных ситуациях.
Установки имеют следующую структуру условного обозначения в зависимости от модели:
Х1 - Х2
Х1 - модель установок:
-
- УОВМ;
- ДВ;
- НВ.
Х2 - технические параметры установок:
- номинальная производительность, дм3/мин.

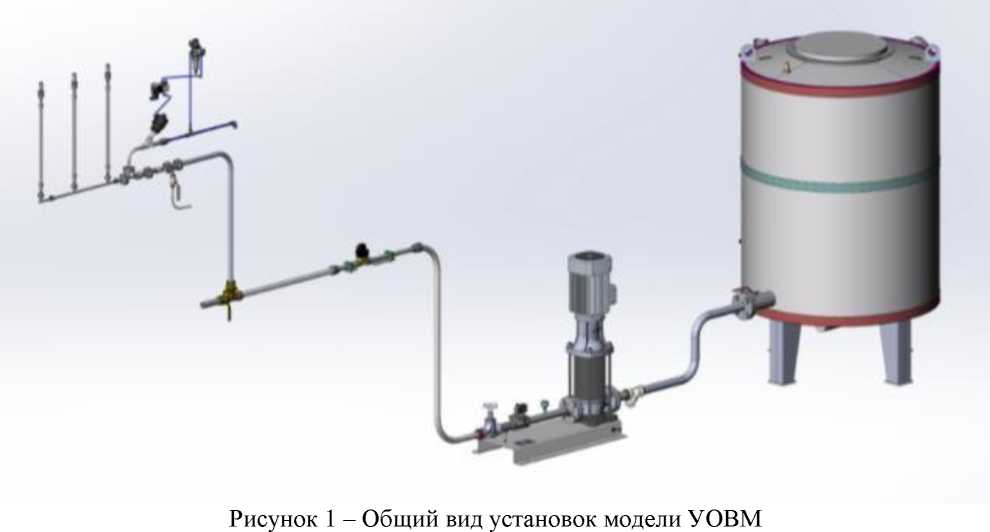

Общий вид установок представлен на рисунках 1 - 5.

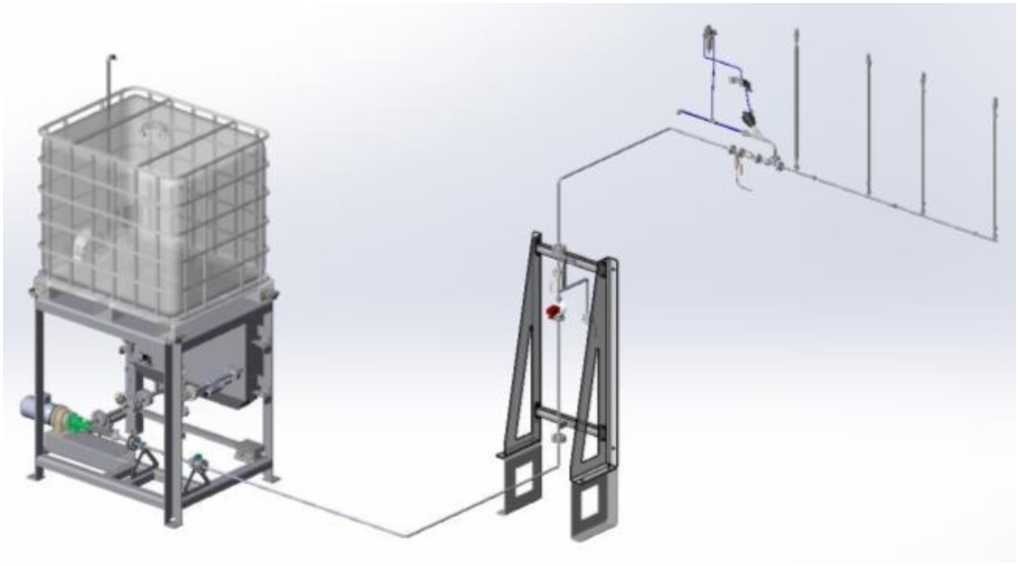

Рисунок 2 - Общий вид установок моделей ДВ и НВ с винтовым насосом и объемным расходомером

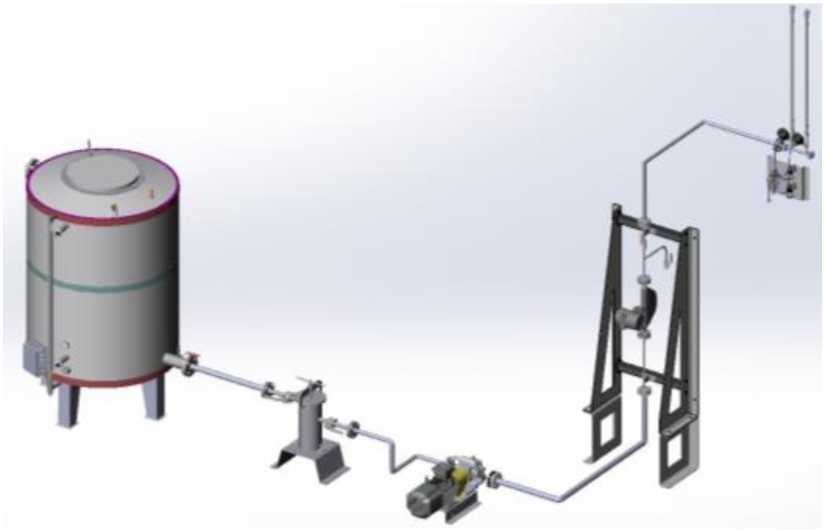

Рисунок 3 - Общий вид установок моделей ДВ и НВ с шестеренным насосом и массовым расходомером

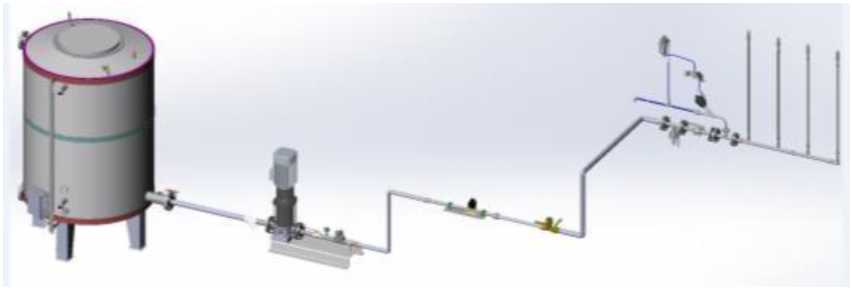

Рисунок 4 - Общий вид установок моделей ДВ и НВ с центробежным насосом и объемным расходомером

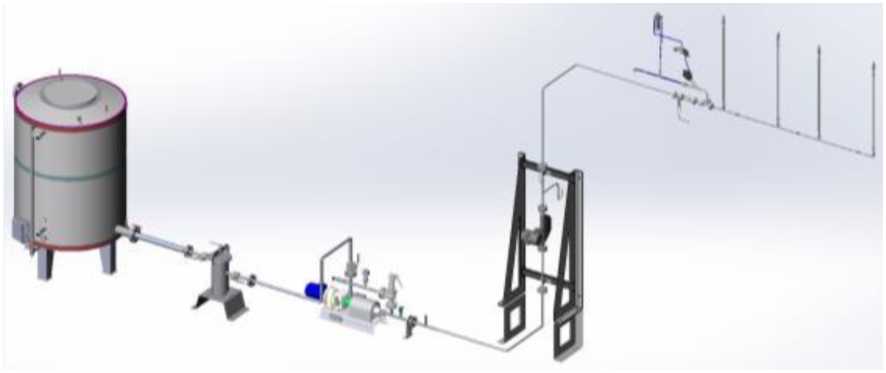

Рисунок 5 - Общий вид установок моделей ДВ и НВ с винтовым насосом и массовым расходомером
наносится на
Заводской номер установок, состоящий из восьми арабских цифр, маркировочную табличку на каркасе рамной конструкции методом лазерной печати. Нанесение знака утверждения типа на установки не предусмотрено. Место нанесения заводского номера приведено на рисунке 6.
г |
+ |
Z ТЕХНЭКС ООО «МК «ТЕХИЭКС» проспит КОСМфоЗПТОР. 11Б. пмтарЯ •36917, Е«жтор«мбург. Росой WWW lacTifwi-ni |
УСТАНОВКА ДЛЯ ДОЗИРОВАНИЯ И ВВОДА ЖИДКИХ КОМПОНЕНТОВ Мопагш aOKpCmi м Месяц/Под Месса, кг ТУ 26.51.66-047-14497576-2023 |
+ |
+ |
L |
________________________У |
Рисунок 6 - Место нанесения заводского номера установок
Пломбирование расходомеров 8030, входящих в состав установок модели УОВМ, осуществляется с помощью контровочной проволоки, проведенной через отверстия на болтах, расположенных на диаметрально противоположных фланцах, или накидных гайках расходомеров 8030, и пластмассовой (свинцовой) пломбы. Схема пломбировки фланцев и накидных гаек расходомеров 8030 приведена на рисунке 7.]

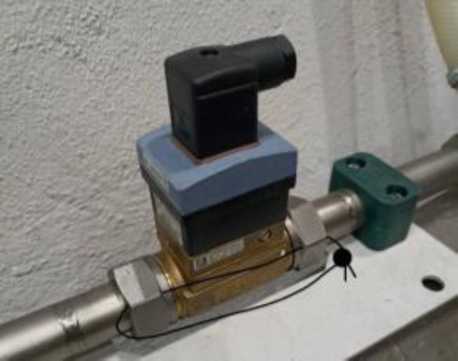

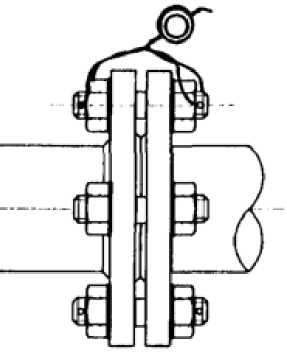

Рисунок 7 - Схема пломбировки расходомеров 8030, входящих в состав установок модели УОВМ
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 7.
Таблица 2 -
модели УОВМ
и основные технические
Наименование характеристики |
Значение | |||
УОВМ-5 |
УОВМ-10 |
УОВМ-100 |
УОВМ-250 | |
Минимальный измеряемый объем дозы жидкости, дм3 |
0,5 |
1 |
1О |
25 |
Максимальный измеряемый объем дозы жидкости, дм3 |
5 |
10 |
1ОО |
25О |
Пределы допускаемой относительной погрешности измерений объема дозы жидкости, % |
±5 | |||
Измеряемая среда |
растительное масло; метионин; меласса; вода; животный жир | |||
Плотность измеряемой среды, кг/м3 * |
от 600 до 1445 | |||
Температура измеряемой среды, °С * |
от 5 до 40 | |||
Производительность, дм3/ч, не более |
60 |
12О |
12ОО |
3ООО |
Количество циклов в час, не более |
12 | |||
Параметры электрического питания:
|
380-77 50±1 | |||
Мощность электропривода, кВт, не более |
0,75 |
1,5 |
2,2 |
3,5 |
Габаритные размеры, мм, не более |
в соответствии с проектом | |||
Масса, кг, не более |
в соответствии с проектом | |||
Условия эксплуатации: а) температура окружающей среды, °С б) относительная влажность, %, не более в) атмосферное давление, кПа |
от 5 до 40 80, без конденсации влаги от 94,0 до 106,7 | |||
Средний срок службы, лет, не менее |
10 | |||
Средняя наработка на отказ, ч |
20000 | |||
* Указан общий диапазон. Фактическое значение зависит от типа измеряемой среды. |
Таблица 3 -
модели ДВ
и основные технические
Наименование характеристики |
З |
начение | |||||||||||
О а |
ОО^ о а |
ГС |
О ci а |
ю ci а |
О а |
о |
Т|- |
О С4 а |
О сс а |
40 сс а |
|> а |
О т|-§ | |
Минимальный измеряемый объем дозы 3 жидкости, дм3 |
0,02 |
0,07 |
0,1 |
0,17 |
0,22 |
0,42 |
0,85 |
1,2 |
1,7 |
2,5 |
3,0 |
6,3 |
12 |
Пределы допускаемой относительной погрешности измерений объема дозы жидкости, % |
±5 | ||||||||||||
Измеряемая среда |
кислота; растительное масло; жир; вода; меласса; щелочь | ||||||||||||
Плотность измеряемой среды, кг/м3 * |
от 600 до 1445 | ||||||||||||
Температура измеряемой среды, °С * |
от 10 до 70 | ||||||||||||
Производительность, дм3/ч, не более |
12 |
48 |
78 |
120 |
156 |
300 |
600 |
840 |
1200 |
1800 |
2160 |
4500 |
8400 |
Параметры электрического питания:
|
380-77 50±1 | ||||||||||||
Мощность электропривода насоса, кВт, не более |
0,37 |
0,75 |
1,5 |
4,0 |
5,5 | ||||||||
Габаритные размеры, мм, не более |
в соответствии с проектом | ||||||||||||
Масса, кг, не более |
в соответствии с проектом | ||||||||||||
Условия эксплуатации: а) температура окружающей среды, °С б) относительная влажность, %, не более в) атмосферное давление, кПа |
от 5 до 40 80, без конденсации влаги от 94,0 до 106,7 | ||||||||||||
Средний срок службы, лет, не менее |
10 | ||||||||||||
Средняя наработка на отказ, ч |
20000 | ||||||||||||
* Указан общий диапазон. Фактическое значение зависит от типа измеряемой среды. |

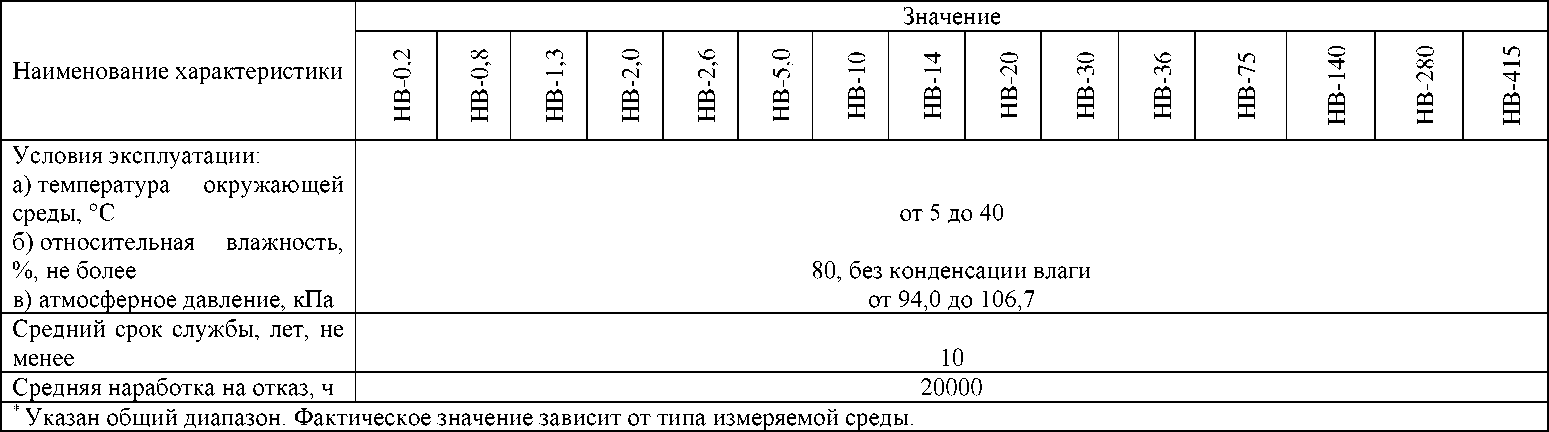

Таблица 4 - Метрологические и основные технические характеристики установок модели НВ
Наименование характеристики |
Значение | ||||||||||||||
О 1 |
ОО^ о 1 |
ГС 1 |
О ci 1 |
ю ci 1 |
О 1 |
о 1 |
Т|- 1 |
О С4 1 |
О сс 1 |
40 сс 1 |
|> 1 |
о Т|- 1 |
О ОС С4 1 |
Т|- 1 | |
Диапазон измерений |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от | |
объемного расхода жидкости, |
от |
19,2 |
31,2 |
48 |
60 |
120 |
240 |
420 |
480 |
720 |
840 |
1800 |
3360 |
6720 |
9960 |
дм3/ч |
4,8 |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до 24 |
96 |
156 |
240 |
312 |
600 |
1200 |
1680 |
2400 |
3600 |
4320 |
9000 |
16800 |
33600 |
49800 | |
Номинальный объемный расход жидкости, дм3/ч |
12 |
48 |
78 |
120 |
156 |
300 |
600 |
840 |
1200 |
1800 |
2160 |
4500 |
8400 |
16800 |
24900 |
Пределы допускаемой | |||||||||||||||
относительной погрешности измерений объемного расхода и объема жидкости, % |
±5 | ||||||||||||||
Измеряемая среда |
кислота; растительное масло; |
жир; вода; меласса; щелочь | |||||||||||||
Плотность измеряемой среды, | |||||||||||||||
кг/м3 * |
от 600 до 1445 | ||||||||||||||
Температура измеряемой | |||||||||||||||
среды, °С * |
от 5 до 70 | ||||||||||||||
Параметры электрического | |||||||||||||||
питания: | |||||||||||||||
- напряжение переменного | |||||||||||||||
тока, В |
380^77 | ||||||||||||||
- частота переменного тока, | |||||||||||||||
Гц |
50±1 | ||||||||||||||
Мощность электропривода | |||||||||||||||
насоса, кВт, не более |
0,37 |
0,75 |
1,5 |
4,0 |
5,5 |
7,5 | |||||||||
Габаритные размеры, мм, не | |||||||||||||||
более |
в соответствии с проектом | ||||||||||||||
Масса, кг, не более |
в соответствии с проектом |
