Сведения о средстве измерений: 72245-18 Системы видеоизмерительные

Номер по Госреестру СИ: 72245-18
72245-18 Системы видеоизмерительные
(Sinowon)

Назначение средства измерений:
Системы видеоизмерительные Sinowon (далее - системы) предназначены для бесконтактных и контактных измерений линейных размеров, отклонения формы, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

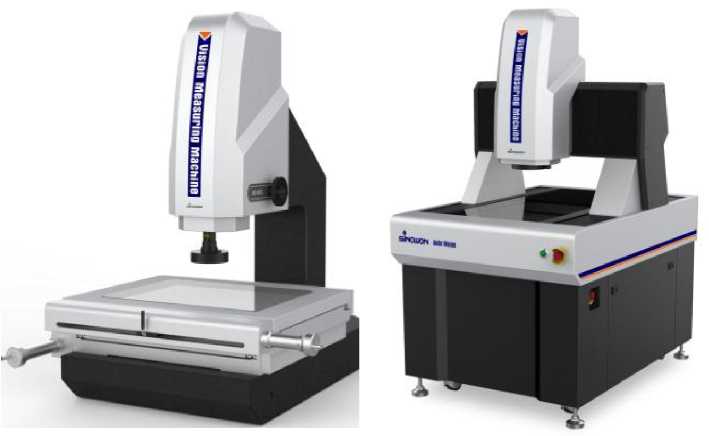

Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Системы видеоизмерительные
Рисунок № 1

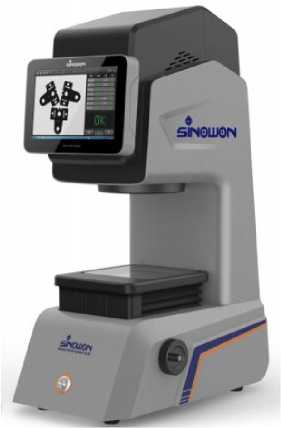

Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Системы видеоизмерительные
Рисунок № 2

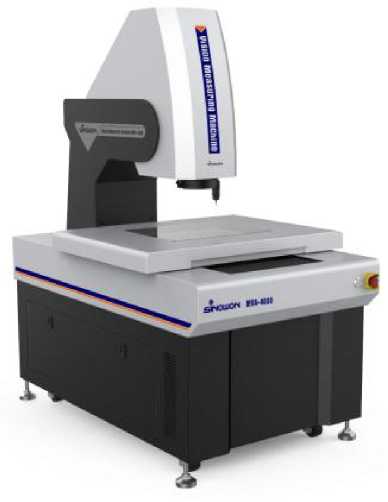

Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Системы видеоизмерительные
Рисунок № 3

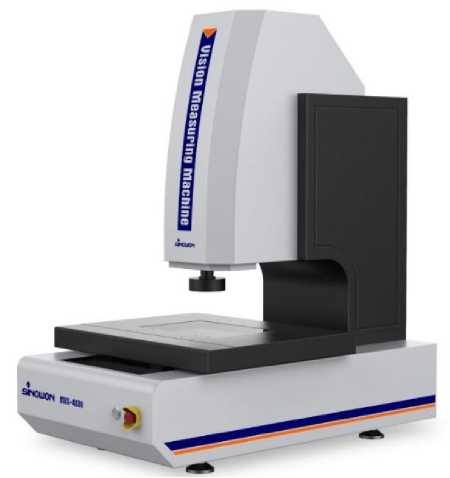

Внешний вид. Системы видеоизмерительные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Системы видеоизмерительные
Рисунок № 4

Общие сведения

Дата публикации -
Срок свидетельства - 24.08.2029
Номер записи -
ID в реестре СИ - 397748
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

серии iMS, мод. iMS-2010, серии AutoVision, мод. AutoVison-432, серии AutoVision, мод. AutoVision-432, модификация MVA-3020, модификация iMS-3020, модификация iMS-2515, модификация AutoVision-542, мод.iMS-2010, Sinowon, серии iMS, iMS-2515, Sinowon, мод. iMS-4030, Sinowon серии iMS; модификации iMS-5040, Sinowon iMS-4030, Sinowon AutoVision-432, Sinowon, MVA-4030, iMS-5040, iMS-3020, iMS-2515, AutoVision-542, , серии MVA, модификация MVA-3020,

Производитель

Изготовитель - Фирма "Sinowon Innovation Metrology Manufacture Limited"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_14 Анализ рынка поверки Южного федерального округа

Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 53
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 32
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1809 от 2018.08.24 Об утверждении типов средств измерений

№769 от 2023.04.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (22)

Наличие аналогов СИ: Системы видеоизмерительные (Sinowon)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
72245-18 Системы видеоизмерительные (Sinowon) Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )	68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва)
72245-18 Системы видеоизмерительные (Sinowon) Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )	71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург)
72245-18 Системы видеоизмерительные (Sinowon) Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )	78908-20 Системы видеоизмерительные (NORGAU) ООО "Норгау Руссланд" (РОССИЯ г.Москва)

Все средства измерений ООО "Норгау Руссланд"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
72245-18 24.08.2029	Системы видеоизмерительные, Sinowon Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )	ОТ МП	1 год
88861-23 18.04.2028	Твердомеры, AutoBrin Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )	ОТ МП	1 год
88865-23 18.04.2028	Твердомеры, iRock Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )	ОТ МП	1 год
90060-23 28.09.2028	Твердомеры Виккерса универсальные, SV Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )	ОТ МП	1 год
90061-23 28.09.2028	Микротвердомеры Виккерса, Microvicky Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )	ОТ МП	1 год
94113-24 17.12.2029	Твердомеры, Melytec 150R Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )	ОТ МП	1 год

OW_13 Поиск истекающих поверок по регионам, областям измерений и владельцам

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Системы видеоизмерительные (NORGAU)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ТЕСТИНТЕХ" (RA.RU.312099)		модификация iMS-2515	1		0	1	1	0	1
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		iMS-2515 серии iMS, мод. iMS-2515 серии MVA, мод. MVA-4030 серии iMS, мод. iMS-2010 серии iMS, мод. iMS-4030 серии AutoVision, мод. AutoVision-432 серии iMS, мод. iMS-3020 серии MVA, мод. MVA-5040 серии AutoVision, мод. AutoVison-432	16		13	3	1	0	1
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	Sinowon, мод. iMS-4030 Sinowon iMS-4030 Sinowon iMS-2515	6		1	4	6	1	4
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	iMS-5040 Sinowon серии iMS; модификации iMS-5040	3		0	3	3	0	3
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473)	РСТ	модификация iMS-2515 модификация iMS-3020 модификация MVA-3020 модификация AutoVision-542	6		1	0	0	0	0
ФГУП "УНИИМ" (RA.RU.311285)	РСТ	Sinowon, серии iMS, iMS-2515 , серии MVA, модификация MVA-3020	2		0	0	0	0	0
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	MVA-4030	3	1	0	3	3	0	3
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	Sinowon AutoVision-432	1		0	1	0	0	0
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	iMS-3020	2		1	1	2	1	1
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	AutoVision-542	2		0	2	0	0	0
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		iMS-2515 Sinowon iMS-4030	2		0	2	2	0	2
ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271)	РСТ	iMS-3020	1		0	1	1	0	1
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503)	РСТ	мод.iMS-2010	1		0	1	1	0	1
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		серии iMS, мод. iMS-3020 серии iMS, мод. iMS-2010 серии iMS, мод. iMS-2515 MVA-4030 серии iMS, мод. iMS-4030	7	1	7	0	7	7	0

Стоимость поверки Системы видеоизмерительные (NORGAU)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Марийский ЦСМ Республика Марий Эл	7543	7543

Программное обеспечение

Системы оснащаются программным обеспечением (ПО): iMeasuring или Rational Vue, представляющим собой программный пакет, устанавливаемый на персональный компьютер, входящий в комплект поставки систем и отличающимся набором дополнительных функций, таких как: сравнение измеренных значений с CAD моделью с графическим отображением отклонения формы, расширенные возможности при работе с контактным и лазерным датчиками, расширенные возможности работы c измеренными 3D элементами.

ПО систем предназначено для отображения измеряемого объекта и значений перемещения подвижного предметного стола, отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации. ПО устанавливается при выпуске из производства и может быть переустановлено в процессе эксплуатации с установочного компакт-диска, входящего в комплект поставки, с применением специального защитного ключа.

Идентификация ПО осуществляется путем просмотра идентификационных данных программного обеспечения на мониторе персонального компьютера при включении системы.

Уровень защиты ПО и измерительной информации систем от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	iMeasuring	Rational Vue
Номер версии (идентификационный номер) ПО	не ниже v.5.0	не ниже v.2.1
Цифровой идентификатор ПО	отсутствует	отсутствует

Знак утверждения типа

наносится на корпус системы способом наклейки, а также типографским способом на титульные листы паспорта и руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным Sinowon

Техническая документация фирмы-изготовителя

Поверка

осуществляется по документу МП 14-233-2018 «ГСИ. Системы видеоизмерительные Sinowon. Методика поверки», утвержденному ФГУП «УНИИМ» «03» июля 2018 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 (мера длины штриховая).

Рабочий эталон 4-го разряда по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Изготовитель

Sinowon Innovation Metrology Manufacture Limited, Китай
Адрес: A-1F, KaiSong Park,#2 Baima XianFeng Rd., South District, DongGuan, Китай (523080)
Тел.: +86-769-23184144
Факс: +86-769-22854144
Web-сайт: www.sinowon.com
E-mail: sinowon@188.com

Заявитель

Общество с ограниченной ответственностью «Рубикон» (ООО «Рубикон»)
ИНН 7805522450
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. Р, офис 2Н, 3Н помещение 138 Тел./факс: +7(812) 926-44-73
E-mail: info@rubicone.pro

Испытательный центр

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
ИНН 6662003205
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7(343) 350-26-18
Факс: +7(343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru

Принцип действия систем серий iMS, MVA, AutoVision основан на считывании с измерительных шкал осей X, Y, Z значений перемещения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера.

Принцип действия систем серии iVS основан на использовании технологии оптического проецирования, с помощью которой изображение детали, расположенной на предметном столе, проецируется на объектив оптоэлектронного измерительного блока. Результаты измерений отображаются на мониторе персонального компьютера и/или дублирующего экрана.

Системы могут работать в режиме отраженного и проходящего света. Измерения проводятся в ручном и автоматическом режимах.

Системы видеоизмерительные Sinowon выпускаются четырех серий: iVS, iMS, MVA, AutoVision, отличающихся конструкцией, принципом действия, наличием органов ручного управления, набором функций программного обеспечения.

Системы конструктивно состоят из гранитного или металлического основания, предметного стола, вертикальной колонны или портала с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель; вычислительного блока и персонального компьютера. Системы MVA могут быть изготовлены с дополнительным основанием или без него.

Фокусировка на измеряемом объекте систем серий iMS осуществляется вручную с помощью вращающейся рукоятки на вертикальной колонне.

Фокусировка на измеряемом объекте систем серий MVA, AutoVision осуществляется с помощью пульта управления или функций программного обеспечения.

Фокусировка на измеряемом объекте системы серии iVS осуществляется вручную с помощью вращающейся рукоятки винта подъема предметного стола.

Системы видеоизмерительные Sinowon выпускаются в следующих модификациях:

Системы серии iVS в зависимости от диапазонов измерений по осям X, Y и диагоналям XY выпускаются в четырех модификациях: iVS-30, iVS-60, iVS-80 и iVS-160.

Системы серии iMS в зависимости от диапазонов измерений по осям X и Y выпускаются в пяти модификациях: iMS-2010, iMS-2515, iMS-3020, iMS-4030 и iMS-5040.

Системы серии MVA в зависимости от диапазонов измерений по осям X и Y выпускаются в трех модификациях: MVA-3020, MVA-4030 и MVA-5040.

Системы серии AutoVison в зависимости от диапазонов измерений по осям X и Y выпускаются в восьми модификациях: AutoVison-432, AutoVison-542, AutoVison-652, AutoVison-862, AutoVison-1008, AutoVison-1210, AutoVison-1512, AutoVison-1712.

Общий вид систем видеоизмерительных Sinowon приведен на рисунке 1.

Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru

а) серия iVS

б) серия iMS

в) серия Auto Vision

г) серия MVA c дополнительным основанием д) серия MVA без дополнительного основания

Рисунок 1 - Общий вид систем видеоизмерительных Sinowon

Пломбирование систем видеоизмерительных Sinowon не предусмотрено конструкцией.

Таблица 11 -

Наименование комплектующих	Обозначение	Количество
Система видеоизмерительная Sinowon	iMS-ХХХХ iVS-ХХ^) MVA-ХХХХ AutoVision-ХХХ(Х)	1 шт.
Паспорт		1 экз.
Руководство по эксплуатации		1 экз.
Руководство оператора		1 экз.
Методика поверки	МП 14-233-2018	1 экз.

Таблица 2 - Метрологические характеристики систем видеоизмерительных Sinowon, серия iVS

Наименование характеристики	Значение для модификаций
Наименование характеристики	iVS-30	iVS-60	iVS-80	iVS-160
Диапазон измерений длины, мм: - по оси X - по оси Y - по диагонали XY	от 0 до 28 от 0 до 24 от 0 до 30	от 0 до 56 от 0 до 50 от 0 до 60	от 0 до 94 от 0 до 76 от 0 до 116	от 0 до 146 от 0 до 110 от 0 до 229
Пределы допускаемой абсолютной погрешности измерений длины по осям Х, Y и по диагонали XY, мкм	±(2+L/200)	±(3+L/200)	±(4+L/200)	±(7+L/200)
Цена единицы наименьшего разряда, мм, не более	0,001
L - измеряемая длина, мм

Наименование характеристики	Значение для модификаций
	iMS-2010	iMS-2515	iMS-3020	iMS-4030	iMS-5040
Диапазоны измерений длины, мм: - по оси X - по оси Y - по оси Z	от 0 до 200 от 0 до 100 от 0 до 200	от 0 до 250 от 0 до 150 от 0 до 200	от 0 до 300 от 0 до 200 от 0 до 200	от 0 до 400 от 0 до 300 от 0 до 200	от 0 до 500 от 0 до 400 от 0 до 200
Пределы допускаемой абсолютной погрешности измерений длины по осям Х и Y, мкм	±(3+L/200)
Пределы допускаемой абсолютной погрешности измерений длины по оси Z, мкм	±(4,5+L/150)
Цена единицы наименьшего разряда, мм, не более	0,001
L - измеряемая длина, мм

Таблица 4 - Метрологические характеристики систем видеоизмерительных Sinowon, серия MVA

Наименование характеристики	Значение для модификаций
	MVA-3020	MVA-4030	MVA-5040
Диапазон измерений длины, мм: - по оси X - по оси Y - по оси Z	от 0 до 300 от 0 до 200 от 0 до 200	от 0 до 400 от 0 до 300 от 0 до 200	от 0 до 500 от 0 до 400 от 0 до 200
Пределы допускаемой абсолютной погрешности измерений длины по осям Х и Y, мкм	±(3+L/200)
Пределы допускаемой абсолютной погрешности измерений длины по оси Z, мкм	±(4,5+L/150)
Цена единицы наименьшего разряда, мм, не более	0,001
L - измеряемая длина, мм

Наименование характеристики	Значение для модификаций
Наименование характеристики	AutoVision- 432	AutoVision- 542	AutoVision- 652	AutoVision- 862	AutoVision-1008	AutoVision-1210	AutoVision-1512	AutoVision-1712
Диапазон измерений длины, мм: - по оси X - по оси Y - по оси Z	от 0 до 400 от 0 до 300 от 0 до 200	от 0 до 500 от 0 до 400 от 0 до 200	от 0 до 600 от 0 до 500 от 0 до 200	от 0 до 800 от 0 до 600 от 0 до 200	от 0 до 1000 от 0 до 800 от 0 до 200	от 0 до 1200 от 0 до 1000 от 0 до 200	от 0 до 1500 от 0 до 1200 от 0 до 200	от 0 до 1700 от 0 до 1200 от 0 до 200
Пределы допускаемой абсолютной погрешности измерений длины по осям Х и Y, мкм	±(2+L/200)				±(4+L/150)
Пределы допускаемой абсолютной погрешности измерений длины по оси Z, мкм	±(4,5+L/150)
Цена единицы наименьшего разряда, мм, не более	0,001
L - измеряемая длина, мм

Наименование характеристики	Значения
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50
Потребляемая мощность, В •А, не более	1400
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +18 до +22 от 30 до 80
Средний срок службы, лет, не менее	8
Средняя наработка на отказ, ч	3000

Таблица 7 - Технические характеристики систем видеоизмерительных Sinowon, серия iVS

Наименование характеристики	Значение для модификаций
Наименование характеристики	iVS-30	iVS-60	iVS-80	iVS-160
Масса, кг, не более	55	85	102	180
Габаритные размеры, мм, не более: - длина	462	525	555	855
- ширина	300	345	360	625
- высота	620	765	825	1355

Таблица 8 - Технические характеристики систем видеоизмерительных Sinowon, серия iMS

Наименование характеристики	Значение для модификаций
Наименование характеристики	iMS-2010	iMS-2515	iMS-3020	iMS-4030	iMS-5040
Масса, кг, не более	175	175	185	350	380
Габаритные размеры, мм, не более: - длина	790	790	838	1002	1002
- ширина	617	617	667	817	867
- высота	1000	1000	1000	1043	1043
Разрешение измерительных шкал, мкм			0,5

Таблица 9 - Технические характеристики систем видеоизмерительных Sinowon, серия MVA

Наименование характеристики	Значение для модификаций
Наименование характеристики	MVA-3020	MVA-4030	MVA-5040
Масса, кг, не более	380	450	600
Габаритные размеры, мм, не более:
- длина	1200	1350	1420
- ширина	780	880	980
- высота	1650	1650	1650
Разрешение измерительных шкал, мкм	0,5

Наименование характеристики	Значение для модификаций
Наименование характеристики	Auto Vision- 432	Auto Vision- 542	Auto Vision- 652	Auto Vision- 862	Auto Vision- 1008	Auto Vision- 1210	Auto Vision- 1512	Auto Vision- 1712
Масса, кг, не более	650	780	1380	2000	3000	3500	4000	4500
Габаритные размеры, мм, не более:
- длина	1160	1450	1600	2000	2600	2800	3000	3200
- ширина	800	950	1050	1200	1450	1650	1850	1850
- высота	1650	1650	1650	1650	1800	1800	1800	1800
Разрешение
измерительных		0,1				0,5
шкал, мкм

Техническая поддержка
