Номер по Госреестру СИ: 90060-23
90060-23 Твердомеры Виккерса универсальные
(SV)
Назначение средства измерений:
Твердомеры Виккерса универсальные SV (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Твердомеры Виккерса универсальные
Рисунок № 1
Программное обеспечение
Твердомеры SV имеют в своем составе встроенное программное обеспечение «Ivicky» (далее-ПО). ПО предназначено для управления процессом испытаний, а также для обработки и вывода результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
«Ivicky» |
Номер версии (идентификационный номер ПО) |
не ниже 2.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и маркировочную табличку.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации SV-РЭ. Раздел 8 - выполнение измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкалам Виккерса.
Правообладатель
Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай
Юридический адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)
Телефон: 0086-769-23184144
E-Mail: sinowon@188.com
Изготовитель
Фирма «Sinowon Innovation Metrology Manufacture Limited», КитайАдрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)
Телефон: 0086-769-23184144
E-Mail: sinowon@188.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Правообладатель
Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай
Юридический адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)
Телефон: 0086-769-23184144
E-Mail: sinowon@188.com
Принцип действия твердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система.
Твердомеры выпускаются следующих модификаций: SV-50A, SV-30A, SV-10A, отличающихся количеством применяемых шкал твердости, диапазоном испытательных нагрузок и разрешением оптической системы. Количество модификаций - 3.
На силовой раме твердомера при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.
Общий вид твердомеров представлены на Рисунке 1.

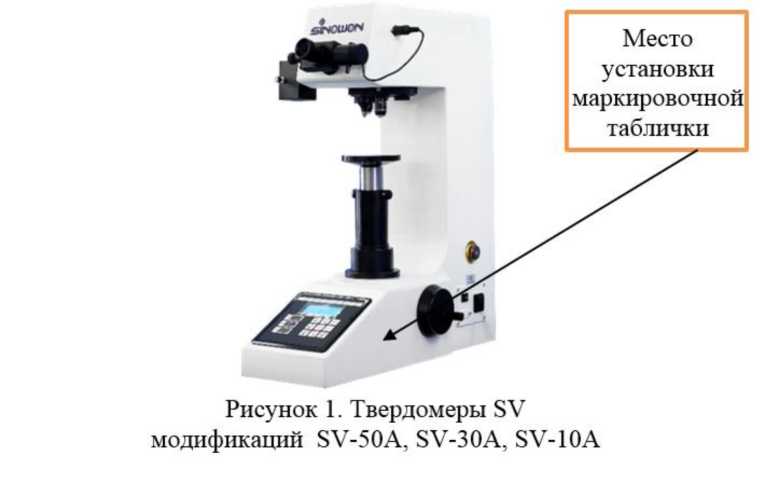

Рисунок 1. Твердомеры SV модификаций SV-50A, SV-30A, SV-10A
Место установки маркировочной таблички
твердомеров представлены в таблицах 2-3.
Таблица 2 - Шкалы твердости Виккерса, реализованные в твердомерах
Модификация твердомера SV |
Шкалы твердости Виккерса |
SV-50A |
HV1; HV2; HV5; HV10; HV20; HV30; HV50 |
SV-30A |
HV0,5; HV1; HV2; HV5; HV10; HV20; HV30 |
SV-10A |
HV0,3; HV0,5; HV1; HV2; HV5; HV10 |
Таблица 3 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса
Обозначение шкалы твёрдости |
Диапазоны измерений твёрдости, HV | ||||
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
Пределы допускаемой абсолютной погрешности измерений твердости, HV, (±) | |||||
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
HV2 |
5,0 |
7,0 |
18,0 |
28,0 |
77,0 |
HV5 |
5,0 |
7,0 |
18,0 |
24,0 |
52,0 |
HV10 |
6,0 |
7,0 |
18,0 |
24,0 |
39,0 |
HV20 |
6,0 |
7,0 |
18,0 |
24,0 |
39,0 |
HV30 |
5,0 |
6,0 |
14,0 |
16,0 |
26,0 |
HV50 |
5,0 |
6,0 |
14,0 |
16,0 |
26,0 |
Таблица 4 - Технические характеристики твердомеров
Наименование характеристики |
Значение | ||
Модификация твердомера |
SV-50A |
| SV-30A |
SV-10A |
Характеристики оптической системы: | |||
- диапазон увеличения оптической системы |
100х, 200х |
100х, 400х | |
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 60 | ||
Номинальные значения испытательных нагрузок, Н (кгс) | |||
2,942 (0,3) |
- |
- |
+ |
4,903 (0,5) |
- |
+ |
+ |
9,807 (1,0) |
+ |
+ |
+ |
19,61 (2,0) |
+ |
+ |
+ |
49,03 (5,0) |
+ |
+ |
+ |
98,07 (10,0) |
+ |
+ |
+ |
196,1 (20,0) |
+ |
+ |
- |
294,2 (30,0) |
+ |
+ |
- |
490,3 (50,0) |
+ |
- |
- |
Габаритные размеры: - длина, мм не более |
550 | ||
- ширина, мм не более |
250 | ||
- высота, мм не более |
650 | ||
Масса, кг, не более |
60 | ||
Параметры электрического питания - напряжение питания, В |
220 ±10 % | ||
- потребляемая мощность, В^А, не более |
400 | ||
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 | ||
- относительная влажность воздуха, % |
до 80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 |
