Номер по Госреестру СИ: 88861-23
88861-23 Твердомеры
(AutoBrin)
Назначение средства измерений:
Твердомеры AutoBrin (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Внешний вид.
Твердомеры
Рисунок № 1
Внешний вид.
Твердомеры
Рисунок № 2
Внешний вид.
Твердомеры
Рисунок № 3
Внешний вид.
Твердомеры
Рисунок № 4
Внешний вид.
Твердомеры
Рисунок № 5
Внешний вид.
Твердомеры
Рисунок № 6
Программное обеспечение
Твердомеры AutoBrin имеют в своем составе встроенное программное обеспечение «BrinScan» (далее-ПО). ПО предназначено для управления процессом испытаний, а также для обработки и вывода результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
«BrinScan» |
Номер версии (идентификационный номер ПО) |
не ниже 3.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Методы измерений» документа «Твердомеры AutoBrin-РЭ. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений твердости по шкалам
Бринелля, утвержденная приказом Росстандарта от 2 августа 2022 г. № 1895;
ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»;
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
ПравообладательФирма «Sinowon Innovation Metrology Manufacture Limited», Китай
Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)
Телефон: 0086-769-23184144
E-Mail: sinowon@188.com
Изготовитель
Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай
Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)
Телефон: 0086-769-23184144
E-Mail: sinowon@188.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).
Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Правообладатель
Фирма «Sinowon Innovation Metrology Manufacture Limited», КитайАдрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)
Телефон: 0086-769-23184144
E-Mail: sinowon@188.com
Принцип действия твердомеров основан на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из моторизированного механизма приложения нагрузки, блока управления процессом испытаний (ЖК дисплей с набором функциональных клавиш или сенсорный экран) и вывода результата измерений (встроенная/выносная оптическая система или микроскоп).
Твердомеры выпускаются в следующих модификациях, отличающихся степенью автоматизации, а также способом вывода результатов измерений и местом расположения органов управления процессом испытаний:
AutoBrin - 3000ZT, AutoBrin - 3000AZ - автоматическое измерение диаметра отпечатка и моторизованный стол;
AutoBrin - 3000MM, AutoBrin - 3000MS - ручное измерение диаметра отпечатка и механический стол;
AutoBrin - 3000Z - автоматическое измерение диаметра отпечатка и механический стол.
Количество модификаций - 5.
На силовой раме твердомера с правой стороны при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобных технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено. Общий вид твердомеров представлен на Рисунках 1-5.
Место установки маркировочной таблички
Рисунок 2. Твердомер
AutoBrin -3000Z
Место установки
таблички
Место установки маркировочной таблички

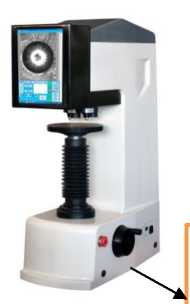

Рисунок 1. Твердомер
AutoBrin - 3000ZT

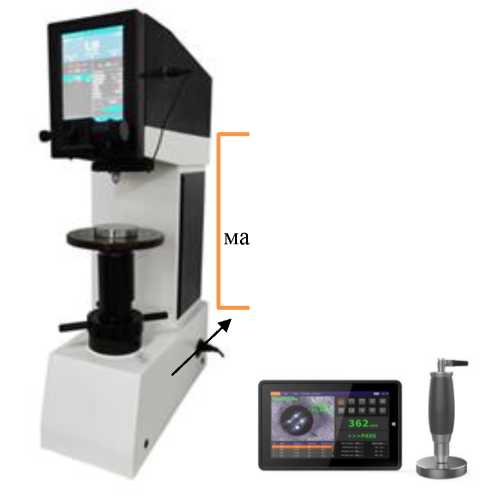

Выносная оптическая система
Место установки маркировочной таблички

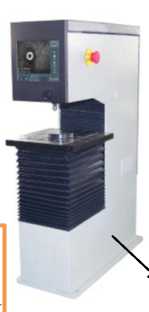

Рисунок 3. Твердомер
AutoBrin -3000AZ
система
Выносная оптическая
Место установки маркировочной таблички
Рисунок 4. Твердомер
AutoBrin - 3000ММ
Рисунок 5. Твердомер
AutoBrin - 3000MS
Таблица 5 - Комплектность твердомеров
Наименование |
Обозначение |
Количество |
Твердомер |
AutoBrin-X* |
1 шт. |
Индентор (стальной и/или твердосплавный) 0 2,5 мм |
- |
1 шт.** |
Индентор (стальной и/или твердосплавный) 0 5,0 мм |
- |
1 шт.** |
Индентор (стальной и/или твердосплавный) 0 10,0 мм |
- |
1 шт.** |
Выносная оптическая система |
- |
1 к-т *** |
Руководство по эксплуатации |
AutoBrin-РЭ |
1 экз. |
Паспорт |
AutoBrin-ПС |
1 экз. |
* Х модификация твердомера; **по согласованию с заказчиком; ***по согласованию с заказчиком, в зависимости от модификации твердомера |
Таблица 2 - Метрологические характеристики твердомеров
Наименование характеристики |
Значение |
Шкалы твердости |
HB, HBW |
Диапазон испытательных нагрузок, Н (кгс) |
от 612,9 (62,5) до 29420 (3000) |
Пределы допускаемой относительной погрешности воспроизведения испытательных нагрузок, % |
±1,0 |
Продолжение таблицы 2
Шкала твердости Бринелля |
K= P/D2 |
Диапазон измерений чисел твердости, HB(W) | |||||
св. 8 до 16 включ. |
св. 16 до 32 включ. |
св. 32 до 50 включ. |
св. 50 до 75 включ. |
св. 75 до 100 включ. |
св. 100 до 125 включ. | ||
Пределы допускаемой абсолютной погрешности твердоме |
ра HB(W) | ||||||
HB(W) 5/62,5 |
2,5 |
2 |
2 |
2 |
- |
- |
- |
I IB(W) 10/250 |
2 |
2 |
2 |
- |
- |
- | |
I IB(W) 5/125 |
5 |
- |
2 |
2 |
3 |
5 |
- |
HB(W) 10/500 |
- |
2 |
2 |
3 |
5 |
- | |
HB(W) 2,5/62,5 |
10 |
- |
- |
2 |
3 |
5 |
5 |
11В(\\ ) 5/250 |
- |
- |
2 |
3 |
5 |
5 | |
11В(\\) 10/1000 |
- |
- |
2 |
3 |
5 |
5 | |
HB(W) 10/1500 |
15 |
- |
- |
- |
3 |
5 |
5 |
HB(W) 2,5/187,5 |
30 |
- |
- |
- |
- |
- |
5 |
HB(W) 5/750 |
- |
- |
- |
- |
- |
5 | |
HB(W) 10/3000 |
- |
- |
- |
- |
- |
5 |
Продолжение таблицы 2
Шкала твердости Бринелля |
K= P/D2 |
Диапазон измерений чисел твердости, HB(W) | ||||
св. 125 до 250 включ. |
св. 250 до 350 включ. |
св. 350 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | ||
Пределы допускаемой абсолютной погрешности твердомера HB(W) | ||||||
HB(W) 5/62,5 |
2,5 |
- |
- |
- |
- |
- |
HB(W) 10/250 |
- |
- |
- |
- |
- | |
HB(W) 5/125 |
5 |
- |
- |
- |
- |
- |
HB(W) 10/500 |
- |
- |
- |
- |
- | |
HB(W) 2,5/62,5 |
10 |
7,5 |
- |
- |
- |
- |
HB(W) 5/250 |
7,5 |
- |
- |
- |
- | |
HB(W) 10/1000 |
7,5 |
- |
- |
- |
- | |
HB(W) 10/1500 |
15 |
7,5 |
10,5 |
- |
- |
- |
HB(W) 2,5/187,5 |
30 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
HB(W) 5/750 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 | |
HB(W) 10/3000 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
Таблица 3 - Технические характеристики твердомеров
Наименование характеристики |
Значение | ||||
Модификация твердомера AutoBrin- |
3000ZT |
3000Z |
3000 AZ |
3000 MM |
3000 MS |
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
Диапазон определения размеров отпечатков оптической системой, мм |
от 0 до 6 |
от 0 до 6 |
от 0 до 6 |
от 0 до 6 |
от 0 до 6 |
Габаритные размеры твердомера, мм, не более - длина |
890 |
890 |
620 |
542 |
785 |
- ширина |
600 |
600 |
270 |
205 |
500 |
- высота |
330 |
330 |
900 |
753 |
204 |
Масса твердомера, кг, не более |
160 |
160 |
260 |
123 |
140 |
Таблица 4 - Общие технические характеристики твердомеров
Наименование параметра |
Значение параметра |
Рабочие условия эксплуатации:
|
от +15 до +25 до 80 от 84 до 106,7 |
Параметры электрического питания:
|
220±22 400 |
