Сведения о средстве измерений: 72141-18 Измерители параметров электрической энергии

Номер по Госреестру СИ: 72141-18
72141-18 Измерители параметров электрической энергии
(UPM 209, UPM 309)

Назначение средства измерений:
Измерители параметров электрической энергии UPM 209, UPM 309 (далее по тексту -измерители) предназначены для измерения силы переменного тока, напряжения переменного тока, частоты, электрической энергии и мощности, коэффициента мощности, cos ф, а также для отображения и регистрации силы переменного тока, напряжения переменного тока, частоты, электрической энергии и мощности, коэффициента мощности, cos ф, коэффициентов гармонических составляющих тока и напряжения, коэффициентов искажения синусоидальности кривых по току и напряжению.

сертификация программного обеспечения
Внешний вид. Измерители параметров электрической энергии, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители параметров электрической энергии
Рисунок № 1
Внешний вид. Измерители параметров электрической энергии, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители параметров электрической энергии
Рисунок № 2
Внешний вид. Измерители параметров электрической энергии, http://oei-analitika.ru рисунок № 3
Внешний вид.
Измерители параметров электрической энергии
Рисунок № 3
Внешний вид. Измерители параметров электрической энергии, http://oei-analitika.ru рисунок № 4
Внешний вид.
Измерители параметров электрической энергии
Рисунок № 4
Внешний вид. Измерители параметров электрической энергии, http://oei-analitika.ru рисунок № 5
Внешний вид.
Измерители параметров электрической энергии
Рисунок № 5
Внешний вид. Измерители параметров электрической энергии, http://oei-analitika.ru рисунок № 6
Внешний вид.
Измерители параметров электрической энергии
Рисунок № 6
Внешний вид. Измерители параметров электрической энергии, http://oei-analitika.ru рисунок № 7
Внешний вид.
Измерители параметров электрической энергии
Рисунок № 7

Общие сведения

Дата публикации -
Срок свидетельства - 20.08.2024
Номер записи -
ID в реестре СИ - 397644
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

серия 103-137, сер.293, МК,

Производитель

Изготовитель - Фирма "Algodue Elettronica s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 1
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1708 от 2018.08.20 Об утверждении типов средств измерений

Наличие аналогов СИ: Измерители параметров электрической энергии (UPM 209, UPM 309)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Algodue Elettronica s.r.l."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
32740-06
01.10.2011
Анализаторы параметров качества электрической энергии, UPM
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
2 года
32741-06
01.10.2011
Регистраторы параметров электрической энергии, UPM и UPT
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
2 года
32742-06
01.10.2011
Регистраторы напряжения и тока, NDL
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
2 года
32806-06
01.10.2011
Измерители параметров электрической энергии, UPM и UPT
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
2 года
51131-12
11.09.2017
Анализаторы параметров качества электрической энергии, UPM
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
ОТ
2 года
51558-12
22.10.2017
Измерители параметров электрической энергии, UPM и UPT
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
ОТ
2 года
51896-12
30.11.2017
Регистраторы параметров электрической энергии, UPM и UPT
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
ОТ
2 года
72141-18
20.08.2024
Измерители параметров электрической энергии, UPM 209, UPM 309
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
ОТ
МП
6 лет

Кто поверяет Измерители параметров электрической энергии (UPM 209, UPM 309)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "СЕВЕРНЫЙ ПРЕСС"
(РОСС СОБ 3.00102.2013)
  • серия 103-137
  • 1 1 0 0 1 1 0
    АО "АПЗ"
    (РОСС СОБ 3.00199.2014)
  • МК
  • 1 0 1 1 1 0 1
    АО "СЕВЕРНЫЙ ПРЕСС"
    (RA.RU.310611)
  • 1 0 0 0 0 0 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • сер.293
  • 1 0 1 0 1 0 1

    Стоимость поверки Измерители параметров электрической энергии (UPM 209, UPM 309)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системное программное обеспечение (встроенное) измерителей реализовано аппаратно и является метрологически значимым.

    Программное обеспечение «Wintoolnet», «ElectricMA» (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы измерителей по интерфейсам RS232, RS-485u TCP Ethernet и считывания показаний. Программное обеспечение Wintoolnet является бесплатным и доступным для скачивания с веб-сайта изготовителя. Программное обеспечение ElectricMA является платным и гибко конфигурируется под нужды заказчика.

    Встроенное программное обеспечение измерителей может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

    Идентификационные данные программного обеспечения измерителей приведены в таблицах 1-4.

    Таблица 1 - ПО для модификации UPM209 (встроенное)

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    UPM209 234 R45 SVN1426 170331.a43

    Номер версии (идентификационный номер ПО)

    не ниже v. 2.34

    Цифровой идентификатор ПО

    abf45bf875473f7b173ac3d1bb8ca5e8

    Другие идентификационные данные

    MD-5

    Таблица 2 - ПО для модификации UPM309 (встроенное)

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    UPM309 103 R45 SVN1426 170331.a43

    Номер версии (идентификационный номер ПО)

    не ниже v. 1.03

    Цифровой идентификатор ПО

    648ed962d7bf76cb08f00467a6851130

    Другие идентификационные данные

    MD-5

    Таблица 3 - Внешнее ПО для всех модификаций

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    WINTOOLnet

    Номер версии (идентификационный номер ПО)

    не ниже v. 2.7.5905.27993

    Цифровой идентификатор ПО

    25bd45b0158be89529008eadb35b3cb4

    Другие идентификационные данные

    MD-5

    Таблица 4 - Внешнее ПО для всех модификаций

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ElectricMA

    Номер версии (идентификационный номер ПО)

    не ниже v.1.9

    Цифровой идентификатор ПО

    e121e26c6ab0a66702fed514d19696

    Другие идентификационные данные

    MD-5

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносят на заводскую этикетку прибора типографским способом и на титульные листы паспорта и/или руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.

    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к измерителям параметров электрической энергии UPM 209, UPM 309

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения

    ГОСТ Р 8.656-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования

    ГОСТ 31819.21-2012 (МЭК 62053-21) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

    ГОСТ 31819.23-2012 (МЭК 62053-23) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    осуществляется по документу МП 206.1-103-2018 «Измерители параметров электрической энергии UPM 209, UPM 309. Методика поверки», утвержденным ФГУП «ВНИИМС» 15.05.2018 г.

    Основные средства поверки:

    калибратор переменного тока «Ресурс-К2М» (регистрационный №31319-12);

    установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 3303 (регистрационный № 47431-11);

    катушка электрического сопротивления Р321 номиналом 0,1 Ом (регистрационный №1162-58). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на боковую или верхнюю поверхность прибора в виде пломбирующей наклейки и в свидетельство о поверке в виде оттиска поверочного клейма.


    Изготовитель

    Фирма «Algodue Elettronica s.r.l.», Италия
    Адрес: Via Passerine, 3/A, 28010, Fontanedo D'Agogna (NO), Italy
    Телефон: +39 0322 89864-89307
    Факс: +39 0322 89871
    E-mail: info@algodue.com
    Web-сайт: www.algodue.com

    Заявитель

    Общество с ограниченной ответственностью «Электротехническая компания «Джоуль» (ООО «ЭТК «Джоуль»)
    ИНН 7720513023
    Адрес: 111141, г. Москва, ул. Электродная, д. 2, стр. 12, 13, 14
    Телефон/факс: + 7 (495) 363-18-67
    E-mail: mail@joule.ru
    Web-сайт: www.joule.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru

    Принцип действия измерителей основан на измерении мгновенных значений силы и напряжения переменного тока. Входные значения напряжения и силы переменного тока преобразуются с помощью аналого-цифрового преобразователя, измеряются, обрабатываются микропроцессором и отображаются на жидкокристаллическом дисплее. Значение параметров электрической энергии записываются во внутреннюю память. Набор параметров и периодичность записи определяется пользователем. При определении среднеквадратических значений силы и напряжений переменного тока, активной и реактивной энергии и мощности, используется метод истинного среднеквадратического значения.

    Измерение коэффициентов гармонических составляющих тока и напряжения, коэффициентов искажения синусоидальности кривых по току и напряжению не нормируются и являются информационными характеристиками.

    Измерители применяются для сбора информации о работе потребителей и источников электрической энергии как самостоятельно, так и в составе программно-технических комплексов с целью составления энергетических балансов, построения графиков потребления и генерирования активной и реактивной мощности, учета потребления и отпуска электроэнергии, обнаружения неисправностей электрооборудования.

    Измерители имеют по три гальванически изолированных друг от друга и от остальных частей группы входов. Измерительные входы (вход) подключаются напрямую или с использованием масштабных преобразователей.

    Измерители имеют встроенную память для сбора данных о количестве потребленной и/или сгенерированной энергии, регистрации параметров электроэнергии. Измеренные, вычисленные и архивные данные могут транслироваться на персональный компьютер и другие внешние устройства сбора и обработки данных, используя порты связи RS-485, Ethernet, импульсные, аналоговые и релейные выходы. Возможно применение конвертеров интерфейсов для обработки интерфейсного сигнала.

    Конструктивно измерители выполняются в двух вариантах: для монтажа на панель предназначена модификация UPM309, для монтажа на DIN-рейку модификация UPM209/

    Также модификации отличаются диапазонами измерений напряжения переменного тока.

    Доступ внутрь прибора ограничен заводской этикеткой, блокирующей возможность открыть прибор.

    Общий вид измерителей и место нанесения знака поверки представлены на рисунках 1-5.

    Внешний вид. Измерители параметров электрической энергии (UPM 209, UPM 309), http://oei-analitika.ru

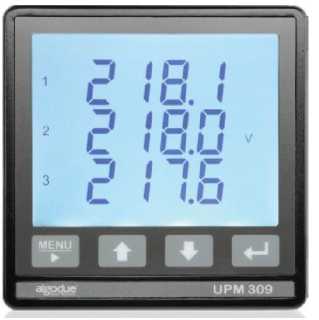

    Рисунок 1 - Внешний вид модификации UPM309

    Внешний вид. Измерители параметров электрической энергии (UPM 209, UPM 309), http://oei-analitika.ru

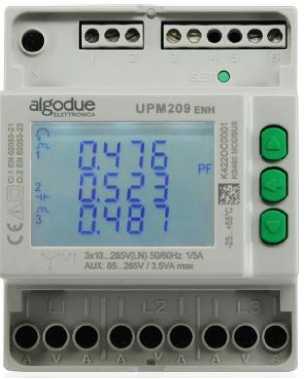

    Рисунок 2 - Внешний вид модификации UPM209

    Внешний вид. Измерители параметров электрической энергии (UPM 209, UPM 309), http://oei-analitika.ru

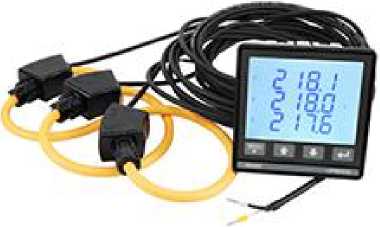

    Рисунок 3 - Внешний вид модификации UPM309 в комплекте с поясом Роговского

    Внешний вид. Измерители параметров электрической энергии (UPM 209, UPM 309), http://oei-analitika.ru

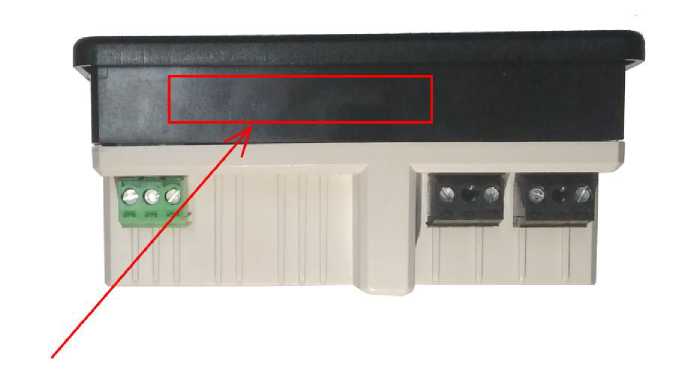

    Рисунок 4 - Место нанесения знака поверки на модификацию UPM309 (вид справа)

    Внешний вид. Измерители параметров электрической энергии (UPM 209, UPM 309), http://oei-analitika.ru

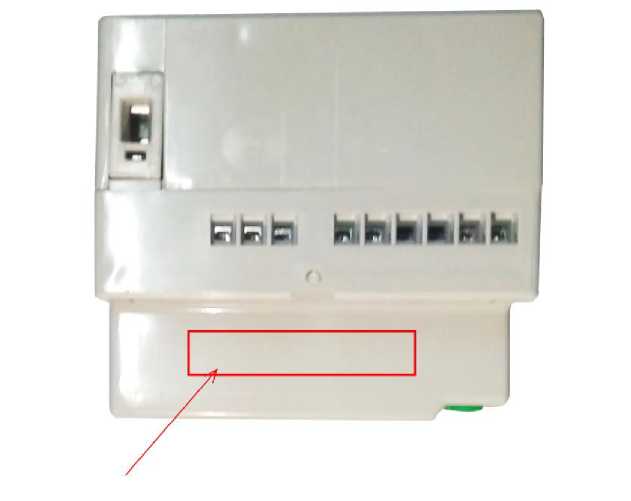

    Рисунок 5 - Место нанесения знака поверки на модификацию UPM209 (вид сверху)

    Внешний вид. Измерители параметров электрической энергии (UPM 209, UPM 309), http://oei-analitika.ru

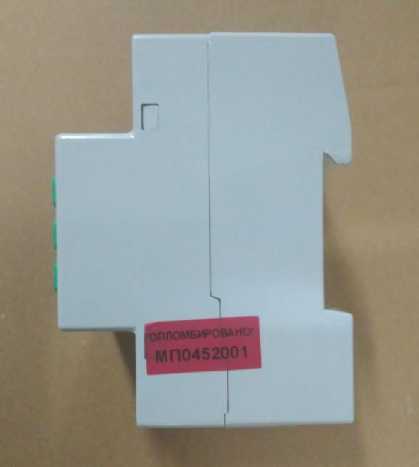

    Рисунок 6 - Место нанесения пломбирующей этикетки на модификацию UPM209 (вид справа)

    Внешний вид. Измерители параметров электрической энергии (UPM 209, UPM 309), http://oei-analitika.ru

    Рисунок 7 - Место нанесения пломбирующей этикетки на модификацию UPM309 (вид справа)


    Комплектность измерителей указана в таблице 7.

    Таблица 7 - Комплектность

    Наименование

    Обозначение

    Количество

    Измеритель параметров электрической энергии UPM209 или UPM309 с крепежным комплектом

    -

    1

    Руководство по эксплуатации для модификации UPM209 или UPM309

    -

    1

    Методика поверки

    МП 206.1-103-2018

    1*

    Комплект программного обеспечения с инструкцией

    -

    1*

    * - поставляется по требованию потребителя


    Основные метрологические и технические характеристики измерителей приведены в таблицах 5 и 6.

    Таблица 5 - метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений напряжения переменного тока, В:

    • - UPM209

    • - UPM309

    от 3^10 до 3x285 фазное/ от 3x17 до 3x495 линейное

    от 3x35 до 3x600 линейное

    Диапазон измерений частоты электрического тока, Гц

    от 45 до 65

    Наименование характеристики

    Значение

    Диапазон измерений силы переменного тока, А:

    • - трансформаторное подключение;

    • - прямое подключение;

    • - через пояс Роговского (3 диапазона)

    от 0,002 до 6,000 от 0,02 до 80,00

    от 0,3 до 500,0 от 1 до 4000 от 10 до 20000

    Диапазон измерений коэффициента мощности (PF) и cos ф

    от -1 до +1

    Пределы допускаемой приведенной погрешности, %:

    • - напряжение (к верхнему пределу диапазона при U>10%);

    • - сила тока (к верхнему пределу диапазона при I>5% без учета погрешности датчиков);

    • - мощность (к верхнему пределу диапазона без учета погрешности датчиков);

    • - частоты (к верхнему пределу диапазона);

    • - cos ф (к верхнему пределу диапазона);

    • - коэффициент мощности (PF) (к верхнему пределу диапазона)

    ±0,2

    ±0,4

    ±0,6

    ±0,1 ±1

    ±1

    Пределы допускаемой относительной погрешности измерения, %:

    • - по активной энергии (МЭК 62053-21)

    • - по реактивной энергии (МЭК 62053-23)

    ±1

    ±2

    Таблица 6 - технические характеристики

    Наименование характеристики

    Значение

    Порт связи для обмена данными

    RS-485 или Ethernet

    Потребляемая мощность, В • А, не более

    5,8

    Рабочий диапазон температур, °С

    от -25 до +55

    Относительная влажность воздуха при температуре +25°С, %, не более

    80

    Предельный диапазон температур транспортирования и хранения, °С

    от -40 до +75

    Питание от электрической сети осуществляется через входы переменного напряжения, В :

    • - для измерителей UPM209

    • - для измерителей UPM309

    ~ от 98 до 132 или

    ~ от 196 до 264 ~ от 85 до 265 или

    = от 93 до 126

    Габаритные размеры устройства (высотахширинахглубина), мм, не более:

    • -     UPM209 (монтаж на DIN-рейку)

    • -     UPM309 (щитовой монтаж)

    90х72х65

    96х96х39

    Масса устройства, кг, не более:

    • -     UPM209 (монтаж на DIN-рейку)

    • -     UPM309 (щитовой монтаж)

    0,44

    0,31

    Средняя наработка до отказа, ч, не менее

    120 000

    Средний срок службы, лет, не менее

    15


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
