Сведения о средстве измерений: 51558-12 Измерители параметров электрической энергии

Номер по Госреестру СИ: 51558-12
51558-12 Измерители параметров электрической энергии
(UPM и UPT)

Назначение средства измерений:
Измерители параметров электрической энергии UPM и UPT (модификации 204, 210, 304, 307) и UPT (модификация 2010) (далее по тексту - измерители) предназначены для измерения, отображения и передачи параметров силы и напряжения переменного тока, частоты, электрической мощности, коэффициентов мощности, cosф, коэффициентов гармонических составляющих тока и напряжения, коэффициента искажения синусоидальности кривых по току и напряжению, электрической энергии, а также могут быть использованы как самостоятельно, так и в составе программно-технических комплексов.

сертификация программного обеспечения

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 22.10.2017
Номер записи - 141193
ID в реестре СИ - 363593
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

нет данных, нет, UPM304, UPM-304, UPM 304, 304,

Производитель

Изготовитель - Фирма "Algodue Elettronica s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 119
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 17
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 613 дн.

Наличие аналогов СИ: Измерители параметров электрической энергии (UPM и UPT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Algodue Elettronica s.r.l."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
32740-06
01.10.2011
Анализаторы параметров качества электрической энергии, UPM
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
2 года
32741-06
01.10.2011
Регистраторы параметров электрической энергии, UPM и UPT
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
2 года
32742-06
01.10.2011
Регистраторы напряжения и тока, NDL
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
2 года
32806-06
01.10.2011
Измерители параметров электрической энергии, UPM и UPT
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
2 года
51131-12
11.09.2017
Анализаторы параметров качества электрической энергии, UPM
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
ОТ
2 года
51558-12
22.10.2017
Измерители параметров электрической энергии, UPM и UPT
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
ОТ
2 года
51896-12
30.11.2017
Регистраторы параметров электрической энергии, UPM и UPT
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
ОТ
2 года
72141-18
20.08.2024
Измерители параметров электрической энергии, UPM 209, UPM 309
Фирма "Algodue Elettronica s.r.l." (ИТАЛИЯ )
ОТ
МП
6 лет

Кто поверяет Измерители параметров электрической энергии (UPM и UPT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • UPM304
  • 9 5 0 0 5 5 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • UPM304
  • 1 0 0 0 0 0 0
    ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
    (RA.RU.311467)
    РСТ
  • UPM304
  • UPM 304
  • 4 0 4 0 4 0 4
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • 304
  • 8 0 0 0 8 0 0
    ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ"
    (RA.RU.311487)
    РСТ
  • нет
  • UPM-304
  • 23 0 11 0 11 0 11
    ФБУ «Чувашский ЦСМ»
    (RA.RU.311221)
    РСТ
  • нет данных
  • 3 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • UPM304
  • 57 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • UPM304
  • UPM 304
  • 8 0 8 0 8 0 8
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • UPM304
  • 5 5 0 0 5 5 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • UPM304
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Измерители параметров электрической энергии (UPM и UPT)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Идентификационные данные программного обеспечения анализаторов приведены в таблице 2.

    Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.

    Программное обеспечение «Wintool», «Dedalo», «ElectricMA» (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы анализаторов по интерфейсам RS-232, RS-485u TCP Ethernet и считывания показаний.

    Встроенное программное обеспечение анализаторов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

    Таблица2

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Модификация приборов

    Номер версии (идентификационный номер программного обеспечения) не ниже

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Встроенное

    upt210.a43

    UPT210

    1.24

    b23bc2a35418ddf298

    69229bb1e45870

    Встроенное

    upt2010_2do_A2.t xt

    UPT2010

    1.07

    1ee69475ed6520e1fa

    4d2da9d06669b5

    Встроенное

    upm204_2do_ser_

    A2.txt

    UPM204

    1.05

    62cc2886c978f40a69

    2e31df7bce913b

    Встроенное

    upm304 2do A2.a

    43

    UPM304

    3.00

    7a242861d27933c452

    3f40e2dd79291

    Встроенное

    upm307 133 nd a

    2 edt 111010.a43

    UPM307

    1.33

    6f528b4f4bab49a4a6a

    6a2d219bc1f74

    Внешнее

    Wintool

    Все

    3.18

    d7a700c4bbe5dd4cbe

    7440c498933d2c

    Внешнее

    Dedalo SP

    Все

    3.18

    ce2959c67e91332f19

    40945f6166e34c

    Внешнее

    Dedalo NET

    Все

    6.14

    597b36df0dee40ba66

    94cfd0f927c721

    Внешнее

    ElectricMA

    Все

    1.9

    c9a30f95a81efdcd406

    583dc04d18549

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.

    Внешний вид измерителей различных модификаций представлены на рисунках 1..5.

    Рисунок 1 - Внешний вид измерителя UPT210

    *««****4  Hi*'*'»

    Рисунок 2 - Внешний вид измерителя UPT2010

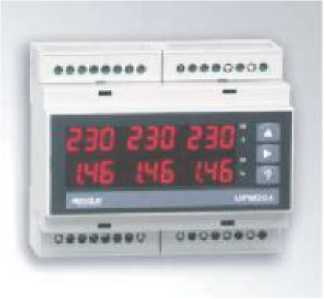

    Рисунок 3 - Внешний вид измерителя UPM204

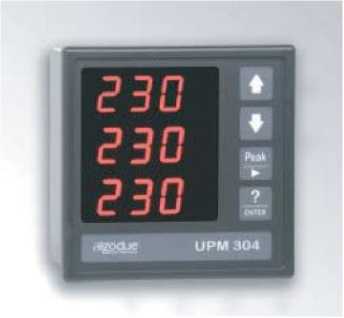

    Рисунок 4 - Внешний вид измерителя UPM304

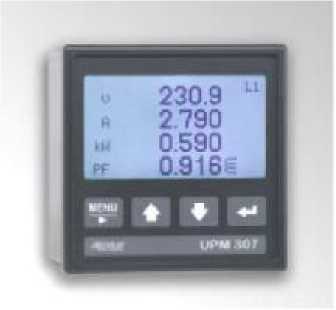

    Рисунок 5 - Внешний вид измерителя UPM307

    Доступ внутрь прибора ограничен заводской этикеткой, блокирующей возможность открыть прибор.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносят на корпус анализаторов в виде наклейки или на заводскую этикетку и на титульные лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения приведены в руководстве по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к измерителям параметров электрической энергии UPM и UPT:
    • 1. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».

    • 2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

    • 3. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».

    • 4. ГОСТ Р 8.656-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки».

    • 5. Техническая документация фирмы «Algodue Elettronica s.r. l», Италия.

    Поверка

    Поверка

    осуществляется в соответствии с документами «Измерители параметров электрической энергии UPM и UPT. Методика поверки», утверждённая ГЦИ СИ ФГУП «ВНИИМС» январе 2012 г. и ГОСТ Р 8.656-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки».

    Основные средства поверки и их основные метрологические характеристики приве-

    дены в таблице 6.

    Таблица 6

    Наименование и тип средства поверки

    Требуемые характеристики

    Калибратор переменного тока «Ресурс-К2»

    Диапазон воспроизведения напряжения от 0,01-ином до 1,5- ином при ином равном 220 и 57,7 В, относительная погрешность ± (0,03 + 0,01-(|иНом/и- 1|)) %

    Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсолютная погрешность ± 0,003 Гц

    Диапазон воспроизведения коэффициента искажения синусоидальности кривой напряжения от 0,1 до 30 %, абсолютная погрешность ± ((0,015 + 0,005Ки)ином/и)

    Диапазон воспроизведения коэффициентов несимметрии напряжений по обратной и нулевой последовательностям от 0 до 30 %, абсолютная погрешность ± 0,05 %

    Диапазон воспроизведения коэффициента n-ой гармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ± ((0,01 + 0,005-Ки(й))-ином/Ц) %

    Наименование и тип

    средства поверки

    Требуемые характеристики

    Калибратор переменного тока «Ресурс-К2»

    Диапазон воспроизведения длительности провала напряжения и временного перенапряжения от 0,01 до 60 с, абсолютная погрешность ± 0,003 с

    Диапазон воспроизведения глубины провала напряжения от 10 до 100 %, абсолютная погрешность ± 0,06 %

    Диапазон воспроизведения коэффициента временного перенапряжения от 1,1 до 1,4, абсолютная погрешность ± 0,0006

    Диапазон воспроизведения кратковременной и длительной доз фликера от 0,2 до 20, относительная погрешность ± 1,5 %.

    Радиочасы РЧ-01

    Формирование последовательности секундных импульсов, синхронизированных метками шкалы времени UTC (SU), погрешность не более ± 10 мс


    Изготовитель

    Фирма «Algodue Elettronica s.r. l», Италия.
    Адрес: Via Passerine, 3/A, 28010, Fontanedo D'Agogna (NO), Italy.
    тел./факс: +39 0322 89864-89307/+39 0322 89871.
    E-mail: info@algodue.com.
    Website: www.algodue.com.
    Лист № 9 всего листов 9

    Заявитель


    Общество с ограниченной ответственностью «Электротехническая компания «Джоуль» (ООО «ЭТК «Джоуль»), г. Москва.
    Адрес: 111141, г. Москва, ул. Электродная, д. 2, стр. 12, 13, 14.
    Тел./Факс: (495) 363 18 67.
    E-mail: mail@joule.ru.
    Website: www.joule.com.

    Испытательный центр

    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
    Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
    Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

    Принцип действия измерителей основан на измерении мгновенных значений силы и напряжения переменного тока. Входные значения напряжения и силы переменного тока преобразуются с помощью аналого-цифрового преобразователя, измеряются, обрабатываются микропроцессором и отображаются на жидкокристаллическом дисплее или светодиодном алфавитно-цифровом экране (кроме UPT2010, не имеющего устройства отображения). При вычислении среднеквадратических значений силы и напряжения переменного тока, активной и реактивной мощности, энергии используется метод истинного среднеквадратического значения. При расчетах коэффициентов гармоник используется численный метод быстрого преобразования Фурье.

    Измерители применяются для сбора информации о работе потребителей и источников электроэнергии как самостоятельно, так и в составе программно-технических комплексов с целью составления энергетических балансов, построения графиков потребления и генерирования активной и реактивной мощности, учета потребления и отпуска электроэнергии, обнаружения неисправностей электрооборудования.

    Измерители могут программироваться пользователем для конкретных условий контролируемой сети. Измерители имеют по три гальванически изолированных друг от друга и от остальных частей группы входов. Измерительные входы (вход) подключаются напрямую или с использованием масштабных преобразователей.

    Измеренные и вычисленные данные могут транслироваться на ПК и другие внешние устройства сбора и обработки данных, используя порты связи RS232, RS485, TCP Ethernet, импульсные и релейные выходы. Возможно применение конвертеров интерфейсов для обработки цифрового сигнала.

    Измерители имеют модульную конструкцию, допускающую гибкую комплектацию по условиям заказчика. Конструктивно блоки выполняются в двух вариантах: для щитового и реечного монтажа.

    В таблице 1 представлены модификации измерителей .

    Таблица 1

    Параметр

    UPM204

    UPM210

    UPT2010

    UPM304

    UPM307

    Конструктивное исполнение

    реечный

    щитовой

    Тип дисплея

    СДД

    ЖКД

    -

    СДД

    ЖКД

    Применение в трехфазных электрических сетях до 1000 В

    +

    +

    +

    +

    +

    Измерение среднеквадратических значений напряжения и силы переменного тока

    +

    +

    +

    +

    +

    Измерение электрической мощности (полной, активной, реактивной)

    +

    +

    +

    +

    +

    Измерение электрической энергии

    +

    +

    +

    +

    +

    Параметр

    UPM204

    UPM210

    UPT2010

    UPM304

    UPM307

    Измерение коэффициента мощности

    +

    +

    +

    +

    +

    Измерение cosф

    -

    -

    -

    -

    опция

    Измерение частоты

    +

    +

    +

    +

    +

    Вычисление коэффициента искажения синусоидальности кривых тока и напряжения

    -

    -

    -

    опция

    +

    Определение коэффициента n-ой гармонической составляющей напряжения и тока

    -

    -

    -

    -

    До 15 (опция)

    Примечание:

    ЖКД - жидкокристаллический дисплей; СДД - светодиодный дисплей.


    Комплект поставки приборов приведён в таблице 5. Таблица 5

    Наименование

    Кол., шт.

    Примечание

    Измеритель параметров электрической энергии UPM и UPT

    1

    -

    Руководство по эксплуатации

    1

    -

    Методика поверки

    1

    По требованию заказчика

    Комплект программного обеспечения с инструкцией

    1

    По требованию заказчика


    Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 3.

    Метрологические характеристики нормированы с учетом влияния программного

    обеспечения.

    Таблица 3

    Технические и метрологические

    характеристики

    UPT210

    UPM204;

    UPT2010

    UPM304     UPM307

    Диапазон измерения среднеквадратических значений напряжений переменного тока, В

    От 10 до 400

    От 10 до 600

    Пределы допускаемой основной абсолютной погрешности измерения среднеквадратических значений напряжений переменного тока, В

    ± (0,003- иизм* + 0,0005-U)**

    ± (0,002- иизм* + 0,0001-U)**

    Дополнительная погрешность измерения    среднеквадратических

    значений напряжений переменного тока, вызванная изменением температуры окружающей среды на каждые 10 °С в пределах рабочих температур, %

    ± 0,04

    Максимальная нагрузка измерительного входа по напряжению на каждую фазу, В^А

    0,8

    0,15

    Диапазон измерения среднеквадратических значений силы переменного тока, А***

    От 0,02 до 6

    Номинальное значение тока, А***

    1 или 5

    5

    1 и 5 (программируется)

    Пределы допускаемой основной абсолютной погрешности измерения среднеквадратических значений силы переменного тока, А***

    ± (0,005-1изм* + 0,00057к)**

    ± (0,002-1изм* + 0,0001-!к)**

    Технические и метрологические

    характеристики

    UPT210

    UPM204;

    UPT2010

    UPM304

    UPM307

    Дополнительная погрешность измерения    среднеквадратических

    значений силы переменного тока, вызванная изменением температуры окружающей среды на каждые 10 °С в пределах рабочих температур, %

    ± 0,09

    Перегрузка по измерительным токовым входам не более, А

    10 (непрерывно) или 100 (в течение 1 с)

    Максимальная нагрузка измерительного входа по току на каждую фазу, В^А

    0,5

    Максимальное напряжение пробоя изоляции между токовыми входами, В

    150

    Диапазон измерения активной (реактивной) мощности, кВт (квар)

    (^мин'1 мин} - ■ \ Uмакс'1 макс}

    Пределы допускаемой основной абсолютной погрешности измерения активной мощности, кВт

    ± (0,01 Ризм* +

    + 0,001-Рк)**

    (при cosф =1)

    ± (0,01-Р^* + 0,002-Рк)**

    (при cosф =1)

    Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, квар

    ± (0,015-

    Qu3M * +

    0,001-Qk)** (cosф от 0,5 инд.

    до 0,8 емк.)

    ± (0,015•Qи3м* + 0,002•Qк)**

    (cosф от 0,5 инд. до 0,8 емк.)

    Диапазон измерения активной (реактивной) электрической энергии, кВт^ч (квар^ч)

    ( Umuh '!мин • 0- • -( .макс '1макс' $}

    Пределы допускаемой основной абсолютной погрешности измерения активной электрической энергии, кВт^ч

    ± 0,01 ^Аизм*

    или

    ± 0,02- Жз.-С*

    ± 0,015-

    Ждизм*

    ± 0,01- ЖАизм*

    Пределы допускаемой основной абсолютной погрешности измерения реактивной электрической энергии, квар^ч

    ± 0,01- Жризм*

    или

    ± 0,02- Жризм*

    ± 0,015-

    Жризм*

    ± 0,01- Жризм*

    Диапазон измерения коэффициента мощности (cos ф)

    0,5 инд-.0,8 емк.

    Пределы допускаемой основной абсолютной погрешности измерения коэффициента мощности (cos ф)

    ± 0,015^^физм*

    ± 0,01-СО8ф„зм*

    Диапазон измерения частоты, Гц

    От 45 до 65

    Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц

    ± (0,0005^* + 2 е.м.р.)

    Диапазон измерения коэффициента n-ой гармонической составляющей тока и напряжения, %

    -

    -

    -

    От 0 до 999,9

    Технические и метрологические

    характеристики

    UPT210

    UPM204;

    UPT2010

    UPM304

    UPM307

    Пределы допускаемой основной абсолютной погрешности измерения коэффициента n-ой гармонической составляющей тока и напряжения, %

    -

    -

    -

    ± (0,005\Ki(U)n изм* + 2 е.м.р.) (для 1изм*, иизм*=5^120 % от 1к** и UK**)

    Диапазон измерения коэффициента искажения синусоидальности по току и напряжению, %

    -

    -

    -

    От 0 до 999,9

    Пределы допускаемой основной абсолютной погрешности измерения коэффициента искажения синусоидальности по току и напряжению, %

    -

    -

    -

    ± (0,0iKu)u3M* + 2 е.м.р.)

    (для 1изм*, иизм*=5^120 % от 1к** и UK**)

    Пределы допускаемой основной абсолютной погрешности встроенных часов, мкс

    ± 30

    Максимальная потребляемая мощность не более, ВА

    0,8 (от измеряемой цепи напряжения)

    2 от внешнего источника питания

    Наработка на отказ не менее, ч

    25 000

    Средний срок службы не менее, лет

    10

    Габаритные размеры не более, мм****

    106x90x57

    96x96x60

    Масса не более, кг****

    0,3

    0,5

    Примечание:     UU3Mi 1иЭМРиЗМч QUM  W. Ui::M,  WPu3M:: С^фИЗМч fUЗMKI(U)u3M-/ KI(U)n изм   измеренные

    значения напряжения и силы переменного тока, активной, реактивной мощности, активной, реактивной энергии, коэффициента мощности, частоты, коэффициента искажения синусоидальности тока (напряжения), коэффициента n-ной гармонической составляющей, коэффициента несиммет-рии напряжения по нулевой последовательности, коэффициента несимметрии тока по нулевой последовательности;

    ** - UK, IK, Рк, QK - конечное значение диапазона измерения напряжения и силы переменного тока, активной, реактивной мощности;

    *** - характеристики токового входа даны для измерителей, использующих трансформаторы тока в качестве первичных преобразователей. Для расширения диапазона измерения силы переменного тока возможно использование специальных токовых клещей;

    **** - габаритные размеры и масса даны без использования дополнительных интерфейсных модулей и со стандартным питанием 230 В переменного тока.

    Нормальные условия применения:

    - нормальное значение температуры окружающего воздуха плюс 25 ° С . Допускаемые отклонения от нормального значения ± 15 °С;

    - нормальная область значений относительной влажности воздуха от 30 до 80 %;

    - нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм. рт. ст.);

    - нормальное значение частоты питающей сети 50 Гц . Допускаемые отклонения от нормального значения ± 0,5 Гц.

    - нормальное значение напряжение питающей сети переменного тока 220 В. Допускаемые отклонения от нормального значения ± 4,4 В.

    - коэффициент искажения синусоидальности кривой напряжения питающей сети не более 5 %.

    Рабочие условия применения:

    - температура окружающего воздуха от минус 20 до плюс 60 ° С для модификации UPM204, UPT2010, от минус 15 до плюс 60 °С для модификаций UPM210, UPM304, и от минус 10 до плюс 60 °С для модификации UPM307;

    - относительная влажность воздуха 90 % при температуре окружающего воздуха плюс 30 °С;

    Электропитание измерителей модификаций UPM204, UPT2010, UPM304, UPM307 осуществляется через входы переменным напряжением с действующим значением U=115 или 230 В с отклонением от номинального значения плюс 15 % и минус 20 %. Под заказа изготавливаются приборы UPM304 и UPM307 с питанием 19..60 В постоянного тока или 65..250 В переменного и 90..250 В постоянного тока

    Электропитание измерителей модификации UPM210 осуществляется через измерительные входы.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
