Номер по Госреестру СИ: 51896-12
51896-12 Регистраторы параметров электрической энергии
(UPM и UPT)
Назначение средства измерений:
Регистраторы параметров электрической энергии UPM (модификации 215, 310, 315, 3060, 3080) и UPT (модификация 2020) (далее по тексту - регистраторы) предназначены для измерения, отображения и регистрации параметров силы и напряжения переменного тока, частоты, электрической мощности, коэффициентов мощности, cosф, коэффициентов гармонических составляющих тока и напряжения, коэффициентов искажения синусоидальности кривых по току и напряжению.
Программное обеспечение
Идентификационные данные программного обеспечения регистраторов приведены в таблице 2.
Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.
Программное обеспечение «Wintool», «Dedalo», «ElectricMA» (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы регистраторов по интерфейсам RS-232, RS-485и TCP Ethernet и считывания показаний.
Встроенное программное обеспечение регистраторов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Модификация приборов |
Номер версии (идентификационный номер программного обеспечения) не ни же |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
1 |
2 |
3 |
4 |
5 |
Встроенное |
UPT2020 104 512 110513.a37 |
UPT2020 |
1.04 |
9bbe2213b9259b2e89a4e d639d53b23d |
Встроенное |
UPM215 120 512 110513.a37 |
UPM215 |
1.20 |
9144e81b3197cff1d09c08 95feefb27b |
Встроенное |
UPM310 131 4 N _L128_123_LON_ N 080327.a37 |
UPM310 |
1.31 |
8af468e311d41a4587caf3 447bf978f0 |
Встроенное |
UPM315 134 4 1 28_L128_123_LON N 110511.a37 |
UPM315, UPM3080 |
1.34 |
6807148792813234945fc a8e310189c8 |
Встроенное |
UPM3060 135 4 N_L128_123_LON N 080327.a37 |
UPM3060 |
1.35 |
0b552c1157ed65345fc1d bb6a012f1d8 |
1 |
2 |
3 |
4 |
5 |
Внешнее |
Wintool |
Все |
3.18 |
d7a700c4bbe5dd4cbe744 0c498933d2c |
Внешнее |
Dedalo SP |
Все |
3.18 |
ce2959c67e91332f19409 45f6166e34c |
Внешнее |
Dedalo NET |
Все |
6.14 |
597b36df0dee40ba6694cf d0f927c721 |
Внешнее |
ElectricMA |
Все |
1.9 |
c9a30f95a81efdcd406583 dc04d18549 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Внешний вид измерителей различных модификаций представлены на рисунках 1..6.

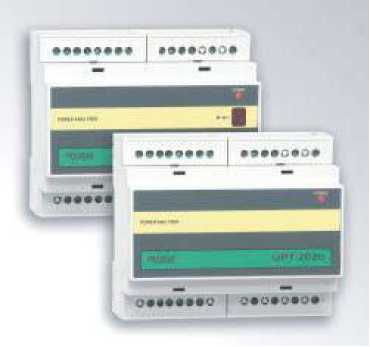

Рисунок 1 - Внешний вид измерителя UPT2020
•tttO***
I О» О
Рисунок 2 - Внешний вид измерителя UPM215

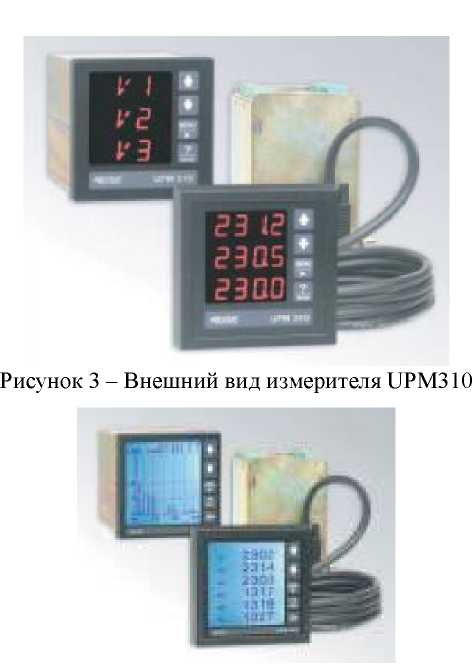

Рисунок 4 - Внешний вид измерителя UPM315

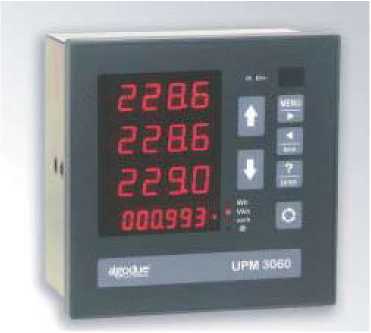

Рисунок 5 - Внешний вид измерителя UPM3060

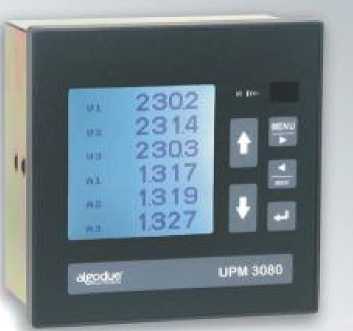

Рисунок 6 - Внешний вид измерителя UPM3080
Доступ внутрь прибора ограничен заводской этикеткой , блокирующей возможность открыть прибор.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель регистраторов методом термопечати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам параметров качества электрической энергии UPM:-
1. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».
-
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
3. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
-
4. ГОСТ Р 8.656-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки».
-
5. Техническая документация фирмы «Algodue Elettronica s.r. l», Италия.
Поверка
Поверкаосуществляется в соответствии с документами МП 51896-12 «Регистраторы параметров электрической энергии UPM и UPT. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИ-ИМС» январе 2012 г. и ГОСТ Р 8.656-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки».
Основные средства поверки и их основные метрологические характеристики приведены в таблице 6.
Таблица 6
Наименование и тип средства поверки |
Требуемые характеристики |
Калибратор переменного тока «Ресурс-К2» |
Диапазон воспроизведения напряжения от 0,01-ином до 1,5-ином при ином равном 220 и 57,7 В, относительная погрешность ± (0,03 + 0,01-(|ином/и - 1|)) % Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсолютная погрешность ± 0,003 Гц Диапазон воспроизведения коэффициента искажения синусоидальности кривой напряжения от 0,1 до 30 %, абсолютная погрешность ± ((0,015 + 0,005Киуином/Ц) Диапазон воспроизведения коэффициентов несимметрии напряжений по обратной и нулевой последовательностям от 0 до 30 %, абсолютная погрешность ± 0,05 % Диапазон воспроизведения коэффициента n-ой гармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ± ((0,01 + 0,005-Ки(п))-ином/Ц) % |
Радиочасы РЧ-011 |
Формирование последовательности секундных импульсов, синхронизированных метками шкалы времени UTC (SU), погрешность не более ± 10 мс |
Изготовитель
Фирма «Algodue Elettronica s.r. l», Италия.Адрес: Via Passerine, 3/A, 28010, Fontanedo D'Agogna (NO), Italy. тел./факс: +39 0322 89864-89307/+39 0322 89871.
E-mail: info@algodue.com.
Website: www.algodue.com.
Заявитель
Общество с ограниченной ответственностью «Электротехническая компания «Джоуль» (ООО «ЭТК «Джоуль»), г. Москва.Адрес: 111141, г. Москва, ул. Электродная, д. 2, стр. 12, 13, 14.
Тел./Факс: (495) 363 18 67.
E-mail: mail@joule.ru.
Website: www.joule.com.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия регистраторов основан на измерении мгновенных значений силы и напряжения переменного тока. Входные значения напряжения и силы переменного тока преобразуются с помощью аналого-цифрового преобразователя, измеряются, обрабатываются микропроцессором и отображаются на жидкокристаллическом дисплее или светодиодном алфавитно-цифровом экране. Значение параметров электрической энергии записываются во внутреннюю память. Набор параметров и периодичность записи определяется пользователем. При определении среднеквадратических значений силы и напряжений переменного тока, активной и реактивной мощности, энергии используется метод истинного среднеквадратического значения. При расчетах коэффициентов гармоник используется численный метод быстрого преобразования Фурье.
Регистраторы применяются для сбора информации о работе потребителей и источников электроэнергии как самостоятельно, так и в составе программно-технических комплексов с целью составления энергетических балансов, построения графиков потребления и генерирования активной и реактивной мощности, учета потребления и отпуска электроэнергии, обнаружения неисправностей электрооборудования.
Регистраторы имеют по три гальванически изолированных друг от друга и от остальных частей группы входов. Измерительные входы (вход) подключаются напрямую или с использованием масштабных преобразователей.
Регистраторы имеют встроенную память для сбора данных о количестве потребленной и/или сгенерированной энергии, регистрации параметров электроэнергии. Измеренные, вычисленные и архивные данные могут транслироваться на персональный компьютер и другие внешние устройства сбора и обработки данных, используя порты связи RS-232, RS485, TCP Ethernet, импульсные, аналоговые и релейные выходы. Возможно применение конвертеров интерфейсов для обработки интерфейсного сигнала.
Регистраторы имеют модульную конструкцию, допускающую гибкую комплектацию по условиям заказчика. Конструктивно блоки выполняются в двух вариантах: для щитового и реечного монтажа.
В таблице 1 представлены модификации регистраторов.
Таблица 1
Параметр |
Модификации | |||||
UPM215 |
UPT2020 |
UPM310 |
UPM315 |
UPM3060 |
UPM3080 | |
Конструктивное исполнение |
Реечный |
Щитовой | ||||
Тип дисплея |
ЖКД |
Нет |
СДД |
ЖКД |
СДД |
ЖКД |
Применение в трехфазных электрических сетях до 1000 В |
+ |
+ |
+ |
+ |
+ |
+ |
Измерение среднеквадратических значений напряжения и силы переменного тока |
+ |
+ |
+ |
+ |
+ |
+ |
Параметр |
Модификации | |||||
UPM215 |
UPT2020 |
UPM310 |
UPM315 |
UPM3060 |
UPM3080 | |
Измерение электрической мощности (полной, активной, реактивной) |
+ |
+ |
+ |
+ |
+ |
+ |
Измерение электрической энергии |
+ |
+ |
+ |
+ |
+ |
+ |
Измерение коэффициента мощности |
+ |
+ |
+ |
+ |
+ |
+ |
Измерение cosф |
опция |
опция |
опция |
опция |
опция |
опция |
Измерение частоты |
+ |
+ |
+ |
+ |
+ |
+ |
Измерение текущего времени |
+ |
+ |
+ |
+ |
+ |
+ |
Вычисление коэффициента искажения синусоидальности кривых тока и напряжения |
+ |
+ |
+ |
+ |
+ |
+ |
Определение коэффициента n-ой гармонической составляющей напряжения и тока |
До 31 (опция) |
До 31 (опция) |
До 31 (опция) |
До 31 (опция) |
До 31 (опция) |
До 31 (опция) |
Примечание:
ЖКД - жидкокристаллический дисплей; СДД - светодиодный дисплей.
Комплект поставки приборов приведён в таблице 5.
Таблица 5
Наименование |
Количество, шт. |
Примечание |
Регистратор параметров электрической энергии UPM и UPT с крепежным комплектом |
1 |
- |
Руководство по эксплуатации |
1 |
- |
Методика поверки |
1 |
По требованию заказчика |
Комплект программного обеспечения с инструкцией |
1 |
По требованию заказчика |
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 4
Технические и метрологические характеристики |
UPM215; UPT2020 |
UPM310 UPM315 UPM3060 UPM3080 |
Диапазон измерения среднеквадратических значений напряжений переменного тока Ф-Ф, В |
От 0 до 600 | |
Пределы допускаемой основной абсолютной погрешности измерения среднеквадратических значений напряжений переменного тока, В |
± 0,002-UmM* ± 0,0005-Uk** |
± 0,001- UU3M* ± 0,0003 UK** |
Дополнительная погрешность измерения среднеквадратических значений напряжений переменного тока, вызванная изменением температуры окружающей среды на каждые 10 °С в пределах рабочих температур, % |
0,04 | |
Максимальная нагрузка измерительного входа по напряжению на каждую фазу, В-А |
0,15 | |
Диапазон измерения среднеквадратических значений силы переменного тока, А*** |
От 0,02 до 7 | |
Номинальное значение тока, А* ** |
1 или 5 | |
Пределы допускаемой основной абсолютной погрешности измерения среднеквадратических значений силы переменного тока, А*** |
± 0 002^1 * ± изм 0,001-1** |
± 0,001-1изм* ± 0,0005-1к** |
Дополнительная погрешность измерения среднеквадратических значений силы переменного тока, вызванная изменением температуры окружающей среды на каждые 10 °С в пределах рабочих температур, % |
0,09 | |
Перегрузка по измерительным токовым входам не более, А |
10 (непрерывно) или 100 (в течение 1 с) | |
Максимальная нагрузка измерительного входа по току на каждую фазу, В-А |
0,5 | |
Максимальное напряжение пробоя изоляции между токовыми входами, В |
150 | |
Диапазон измерения активной (реактивной) мощности, кВт (квар) |
( Umuh ЪинУ-Л UMaKC -1макс) | |
Пределы допускаемой основной абсолютной погрешности измерения активной мощности, кВт |
± 0,0 1 •Ризм* ± 0,001-Рк** (cosф =1,0) |
± 0,005-Ризм* ± 0,001-Рк** (cosф =1,0) |
Технические и метрологические ха рактеристики |
UPM215; UPT2020 |
UPM310 |
UPM315 |
UPM3060 |
UPM3080 |
Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, квар |
± 0,015QU3m* ± 0,001QK** (cosф от 0,5 инд. до 0,8 емк.) |
± 0,005 Q^* ± 0,001- Qk** (cosф от 0,5 инд. до 0,8 емк.) |
± 0,015- QU3m* ± 0,001-Qk** (cosф от 0,5 инд. до 0,8 емк.) |
± 0,005- QusM* ± 0,001-Qk** (cosф от 0,5 инд. до 0,8 емк.) | |
Диапазон измерения активной (реактивной) электрической энергии, кВт-ч (квар-ч) |
(,Uмин -1мин ^^^i.UMakc -1макс t) | ||||
Пределы допускаемой основной абсолютной погрешности измерения активной электрической энергии, кВт-ч |
± 0,015- Wau3m* (cosф от 0,5 инд. до 0,8 емк.) |
± 0,01- Wau3m* (^ф от 0,5 инд. до 0,8 емк.) | |||
Пределы допускаемой основной абсолютной погрешности измерения реактивной электрической энергии, квар-ч |
± 0,015- WpuM | ||||
Диапазон измерения коэффициента мощности |
0,5 инд....0,8 емк. | ||||
Пределы допускаемой основной абсолютной погрешности измерения коэффициента мощности |
± 0,015-COS^m* |
± 0,01-cos^™* | |||
Диапазон измерения частоты, Гц |
От 45 до 65 | ||||
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц |
± 0,0005-/^* ± 2 е.м.р. |
± 0,0005-/Изм* ± 1 е.м.р. | |||
Диапазон измерения коэффициента n-ой гармонической составляющей тока и напряжения, % |
От 0 до 999,9 | ||||
Пределы допускаемой основной абсолютной погрешности измерения коэффициента n-ой гармонической составляющей тока и напряжения, о/ |
± 0,005-KI(U)n изм* ± 1 е.м.р. (для 5.120 % конечного значения диапазона измерения для силы и напряжения переменного тока) | ||||
Диапазон измерения коэффициента искажения синусоидальности по току и напряжению, % |
От 0 до 999,9 | ||||
Пределы допускаемой основной абсолютной погрешности измерения коэффициента искажения синусоидальности по току и напряжению, % |
± 0,01-Ki(u)u3M* ± 2 е.м.р. (для 5.120 % конечного значения диапазона измерения для силы и напряжения переменного тока) | ||||
Пределы допускаемой основной абсолютной погрешности встроенных часов, мкс |
30 | ||||
Память |
128 кб |
128 кб или 2 Мб | |||
Максимальная потребляемая мощность не более, ВА |
2 |
5 | |||
Наработка на отказ не менее, ч |
25 000 | ||||
Средний срок службы не менее, лет |
10 |
Технические и метрологические ха рактеристики |
UPM215; UPT2020 |
UPM310 UPM315 |
UPM3060 UPM3080 |
Габаритные размеры не более, мм**** |
106x90x57 |
96x96x130 |
144x144x95 |
Масса не более, кг**** |
0,3 |
0,75 |
0,75 |
Примечание: UU33.<-Цзль Pизм? Quзм, W-!U3M- WPH3M- COSf^, f3<3\!- KI(U)иЗM, KI(U)n изм? K0UuЗM, К01изм измеренные значения напряжения и силы переменного тока, активной, реактивной мощности, активной, реактивной энергии, коэффициента мощности, частоты, коэффициента искажения синусоидальности тока (напряжения), коэффициента n-ной гармонической составляющей, коэффициента несимметрии напряжения по нулевой последовательности, коэффициента несимметрии тока по нулевой последовательности; ** - UK, IK, Рк, QK - конечное значение диапазона измерения напряжения и силы переменного тока, активной, реактивной мощности; *** - характеристики токового входа даны для измерителей, использующих трансформаторы тока в качестве первичных преобразователей. Для расширения диапазона измерения силы переменного тока возможно использование специальных токовых клещей; **** - габаритные размеры и масса даны без использования дополнительных интерфейсных модулей |
Нормальные условия применения:
- нормальное значение температуры окружающего воздуха плюс 25 ° С. Допускаемые отклонения от нормального значения ± 15 °С;
- нормальная область значений относительной влажности воздуха от 30 до 80 %;
- нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм. рт. ст.);
- нормальное значение частоты питающей сети 50 Гц . Допускаемые отклонения от нормального значения ± 0,5 Гц.
- нормальное значение напряжение питающей сети переменного тока 220 В. Допускаемые отклонения от нормального значения ± 4,4 В.
- коэффициент искажения синусоидальности кривой напряжения питающей сети не более 5 %.
Рабочие условия применения:
- температура окружающего воздуха от минус 15 до плюс 60 ° С;
- относительная влажность воздуха 80 % без выпадения влаги ;
Электропитание регистраторов модификации UPM215 и UPT2020 осуществляется через входы переменным напряжением с действующим значением Un=115 В и Un =230 В с отклонением от действующего значения плюс 15 % и минус 20 %.
Электропитание регистраторов модификации UPM310, UPM315, UPM3060, UPM3080 осуществляется через входы электропитания переменным напряжением с действующим значением от 65 до 250 В и постоянным напряжением от 90 до 250 В или постоянным напряжением от 19 до 60 В.
