Номер по Госреестру СИ: 71769-18
71769-18 Трансформаторы тока измерительные
(CT)
Назначение средства измерений:
Трансформаторы тока измерительные CT (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2
Общие сведения
Дата публикации - 09.07.2024
Срок свидетельства - 09.07.2024
Номер записи -
ID в реестре СИ - 397288
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CT12-V/1250, CT/800, CT/50, CT/400, CT/200, CT/150, CT-8, CT, типоисполнение CT8, CT 8/1000, CT 4/300, CT 4/100, CT 3/600, CT 3/50, CT 3/400, CT 3/300, CT 3/150, CT 3/100, CT, -,
Производитель
Изготовитель - Фирма "ABB S.p.A. - ABB SACE Division"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 13614
Выдано извещений - 0
Кол-во периодических поверок - 105
Кол-во средств измерений - 7088
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 2873 дн.
Приказы РСТ, где упоминается данный тип СИ
№1598 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1340 от 2022.06.02 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1141 от 2023.06.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1225 от 2023.06.14 ПРИКАЗ_Об утверждении типов средств измерений (17)
№699 от 2024.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№519 от 2025.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1438 от 2018.07.09 Об утверждении типов средств измерений
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
№2756 от 2023.12.21 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансформаторы тока измерительные (CT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71769-18 Трансформаторы тока измерительные (CT) Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
40110-18 Трансформаторы тока (ТОП 0,66) Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары) |
Все средства измерений Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24371-08 02.10.2024 |
Трансформаторы тока, TRF M Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
4 года | |
|
48360-11 27.10.2021 |
Вольтметры аналоговые, VLM Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
|
48361-11 27.10.2021 |
Амперметры аналоговые, AMT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
|
49676-12 20.04.2017 |
Трансформаторы тока, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
69003-17 24.10.2022 |
Счетчики электрической энергии трехфазные электронные, B23, B24, A43, A44 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1; 2 |
|
69106-17 31.10.2022 |
Счетчики электрической энергии однофазные электронные, B21, A41, A42 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
16 лет |
|
71769-18 09.07.2024 |
Трансформаторы тока измерительные, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
8 лет |
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Кто поверяет Трансформаторы тока (ТОП 0,66)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 7034 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "МЦМО" (РОСС RU.0001.310255) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 444 | 444 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 6001 | 6001 | 0 | 0 | 3021 | 3021 | 0 | |||
| ООО "СУЭС" (RA.RU.312694) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ЭНЕРГОПРОМРЕСУРС" (RA.RU.312376) | 12 | 0 | 12 | 0 | 6 | 0 | 6 | |||
| ООО "УК СТС" (RA.RU.312198) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 21 | 0 | 21 | 0 | 21 | 0 | 21 | |||
| ДЦМ МОСК ЖД ОАО «РЖД» (RA.RU.310555) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ДЦМ ЗАБ ЖД ОАО «РЖД» (RA.RU.310555) | 21 | 0 | 21 | 0 | 21 | 0 | 21 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 0 | 6 | 0 | 3 | 0 | 3 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы тока (ТОП 0,66)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
778 | 689 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
640 | 689 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
650 | 689 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на табличку трансформатора и на паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным CT
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия» ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» Документация фирмы-изготовителя
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
Трансформаторы тока эталонные ИТТ-3000.5, регистрационный номер в Федеральном информационном фонде (регистрационный №) 19457-00;
Прибор сравнения КНТ-03, регистрационный № 24719-03
Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на трансформатор и (или) паспорт.
Изготовитель
«ABB S.p.A. - ABB SACE Division », Италия Адрес: Viale dell' Industria, 18, 20010 Vittuone (MI), Italy Телефон/факс: +39 02 9034.1/+39 02 9034.7609
E-mail: contact.center@it.abb.com
Заявитель
ООО «АББ»
ИНН 7727180430 Адрес: 117335, г. Москва, Нахимовский проспект,58 Телефон (факс): 8(495) 777-22-20, 8(495)777-22-21
E-mail: contact.center@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон (факс): 8 (495) 437 55 77, 8 (495) 437 56 66
E-mail: office@vniims.ru
Принцип действия трансформатора тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы являются масштабными преобразователями электрических величин. По конструкции относятся к трансформаторам шинного типа.
Трансформаторы имеют в своем составе одну вторичную измерительную обмотку, роль первичной обмотки выполняет шина, на которую устанавливаются трансформаторы.
Трансформаторы выполнены в нескольких модификациях, которые различаются диапазоном первичного тока, размерами проходных отверстий и габаритными размерами, перечень модификаций приведен в таблице 1. Трансформаторы заключены в изолирующий корпус из термопластика. Вторичные обмотки равномерно намотаны на ленточные тороидальные магнитопроводы и обмотаны изолирующей лентой. Выводы вторичных обмоток подключены к клеммникам, закрепленным в корпусе трансформатора, которые закрыты крышкой с возможностью пломбирования. Общий вид трансформаторов, место нанесения знака поверки и место пломбирования представлены на рисунке 1.
Таблица 1 - Модификации трансформаторов
|
Типоис-полнение |
Диапазон первичных токов, А |
Класс точности / номинальная вторичная нагрузка, ВА |
Габаритные размеры, мм, не более |
Размер шины и/или кабеля, мм |
Масса, кг, не более |
|
CT3 |
от 40 до 600 |
0,5/3; 0,5/6; 1,0/2; 3,0/2; 3,0/3 |
58x97x44 |
30,5x10,8 |
0,340 |
|
CT4 |
от 100 до 1000 |
0,5/6; 0,5/10; 1,0/3; 1,0/4; 1,0/6 |
75x109x44 |
40,7x11,1 |
0,423 |
|
CT6 |
от 250 до 2500 |
0,5/5; 0,5/6; 0,5/10; 0,5/20; 0,5/30 |
105x121x61 |
64,7x20,4 |
1 |
|
CT8 |
от 300 до 3000 |
0,5/5; 0,5/6; 0,5/10; 0,5/15; 0,5/20 |
125x142x61,5 |
82,5x32,5 |
1 |
|
CT8-V |
от 400 до 2500 |
0,5/6; 0,5/10; 0,5/20 |
109x141x41 |
80,6x37,7 |
0,5 |
|
CT12 |
от 500 до 6000 |
0,5/10; 0,5/15; 0,5/20; 0,5/30; 0,5/40; 0,5/50 |
180x196x68,5 |
127,3x54,3 |
3 |
|
CT12-V |
от 800 до 4000 |
0,5/10; 0,5/12; 0,5/15; 0,5/20 |
109x186x41 |
126,0x37,5 |
0,68 |
Пример обозначения трансформатора тока измерительного CT: CT3/40 где CT3 - типоисполнение,
40 - номинальный первичный ток.

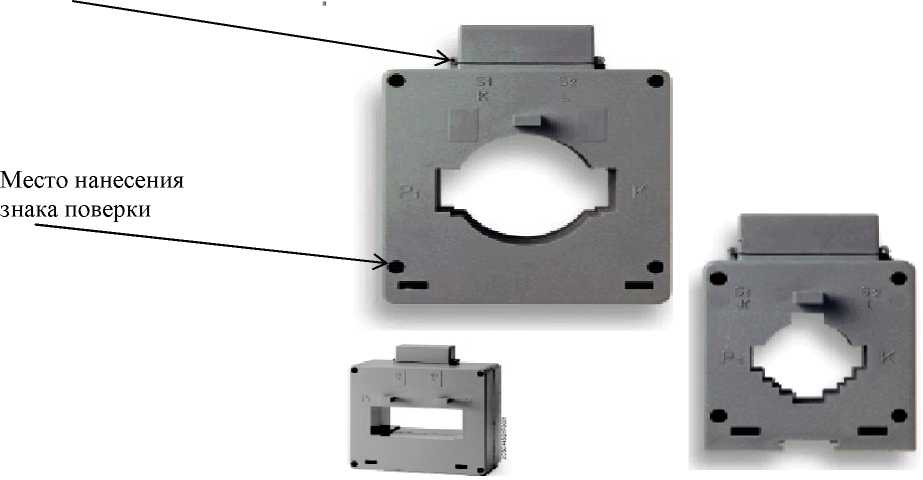

Место пломбирования
Рисунок 1 - Трансформаторы тока измерительные CT
Программное обеспечение отсутствует.
Комплект поставки трансформаторов тока представлен в таблице 3.
Таблица 3 - Комплект поставки трансформаторов
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока измерительный CT |
- |
1 |
|
руководство по эксплуатации |
- |
1* |
|
паспорт |
- |
1* |
|
Примечание: * - документы можно скачать на официальном сайте www.new.abb.com/ru | ||
аблица 2 -
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальное значение силы первичного тока, А |
от 40 до 6000 |
|
Номинальное значение силы вторичного тока, А |
5 |
|
Номинальная частота переменного тока, Гц |
50 или 60 |
|
Номинальных коэффициент безопасности обмотки для измерений, не более |
5 |
|
Номинальная вторичная нагрузка, В^А |
в соответствии с таблицей 1 |
|
Г абаритные размеры, мм, не более | |
|
Масса, кг, не более | |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -5 до +50 |
|
Степень защиты |
IP30 |
|
Средняя наработка на отказ, ч, не менее |
220000 |
|
Средний срок службы, лет, не менее |
25 |
