Номер по Госреестру СИ: 69003-17
69003-17 Счетчики электрической энергии трехфазные электронные
(B23, B24, A43, A44)
Назначение средства измерений:
Счетчики электрической энергии трехфазные электронные B23, B24, A43, A44 (далее -счётчики) предназначены для измерений активной энергии, а также активной и реактивной энергии в трехфазных трехпроводных и четырехпроводных цепях электрической энергии, с прямым подключением к измерительным цепям (непосредственным) или трансформаторным подключением, одно-, двух- и четырёхтарифные.
Внешний вид.
Счетчики электрической энергии трехфазные электронные

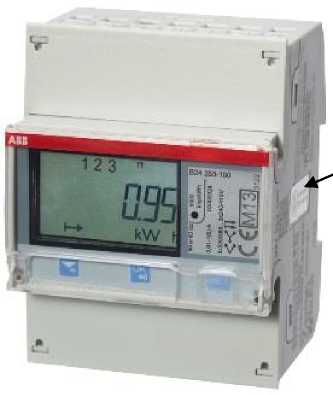

Рисунок № 1
Внешний вид.
Счетчики электрической энергии трехфазные электронные

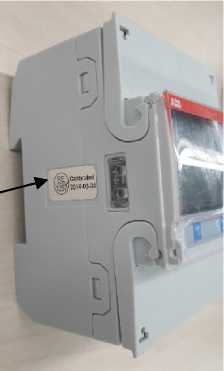

Рисунок № 2
Внешний вид.
Счетчики электрической энергии трехфазные электронные

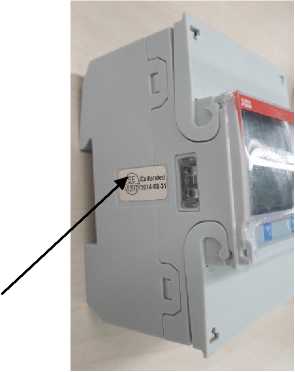

Рисунок № 3
Внешний вид.
Счетчики электрической энергии трехфазные электронные

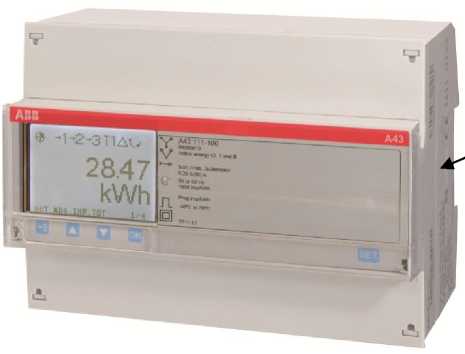

Рисунок № 4
Общие сведения
Дата публикации - 01.04.2024
Срок свидетельства - 24.10.2022
Номер записи - 160710
ID в реестре СИ - 383110
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1; 2
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
B23, B21 112-200, B21 111-200, A44 552-200, A44-111-200, A44 552-200, A44 352-200, A44 212-200, A44 112-200, A44 111-200, A44, A43-111-200, A43 412-200, A43 212-200, A43 111-200, A43, A41-111-200, A41 112-200, A41 111-200, A 43 412-000,
Производитель
Изготовитель - Фирма "ABB S.p.A. - ABB SACE Division"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 2490
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 954
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 5843 дн.
Приказы РСТ, где упоминается данный тип СИ

№2247 от 2017.10.24 Об утверждении типов средств измерений
№841 от 2024.03.28 Об утверждении предельного значения интервала между поверками для счетчиков электрической энергии переменного тока классов точности от 0,05 до 0,2 и 0,1S, 0,2S, 0,5S
Наличие аналогов СИ: Счетчики электрической энергии трехфазные электронные (B23, B24, A43, A44)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69003-17 Счетчики электрической энергии трехфазные электронные (B23, B24, A43, A44) Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
68970-17 Весы вагонные (РУБИН) Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ") (РОССИЯ г. Кемерово) |
|
69003-17 Счетчики электрической энергии трехфазные электронные (B23, B24, A43, A44) Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
68977-17 Счетчики электрической энергии многофункциональные (ЩМК120СП) Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
Все средства измерений Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24371-08 02.10.2024 |
Трансформаторы тока, TRF M Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
4 года | |
|
48360-11 27.10.2021 |
Вольтметры аналоговые, VLM Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
|
48361-11 27.10.2021 |
Амперметры аналоговые, AMT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
|
49676-12 20.04.2017 |
Трансформаторы тока, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
69003-17 24.10.2022 |
Счетчики электрической энергии трехфазные электронные, B23, B24, A43, A44 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1; 2 |
|
69106-17 31.10.2022 |
Счетчики электрической энергии однофазные электронные, B21, A41, A42 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
16 лет |
|
71769-18 09.07.2024 |
Трансформаторы тока измерительные, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
8 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Счетчики электрической энергии многофункциональные (ЩМК120СП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 940 | 81 | 0 | 0 | 81 | 81 | 0 | |||
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 16 | 16 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 889 | 889 | 0 | 0 | 397 | 397 | 0 | |||
| ДЦМ СКАВ (516) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ТПК "ЭНЕРГОУЧЕТ" (РОСС RU.0001.310150) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 630 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИРМЕТ" (RA.RU.312880) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МЭК" (RA.RU.312696) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Счетчики электрической энергии многофункциональные (ЩМК120СП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1780 | 2429 |
|
ФБУ УРАЛТЕСТ Свердловская область |
3077 | 2429 |
Программное обеспечение
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные программного обеспечения, установленного в счетчиках электрической энергии трехфазных электронных A43, A44, приведены в таблице 2.
Таблица 2 - идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
Значение |
|
Идентификационное наименование ПО |
B23B24-X * |
A43A44-X* |
|
Номер версии (идентификационный номер) ПО |
B 1.15.0; B 1.17.0; B 1.18.0; B 1.19.0; B 1.21.0; B 1.22.0; B 1.23.0; B 1.24.0; B 1.25.0 |
A.1.10.0; A.1.10.3; A.1.10.4; A.1.10.8; A.1.10.9; A.1.11.12; A.1.11.13; A.1.11.16; A.1.11.31; A.1.11.32; A.1.12.0; A.1.12.1; A.1.13.0; A.1.14.0; A.1.16.0 |
|
Цифровой идентификатор ПО |
AFD6F210; 81BF9416; 6F687EC6; 86699103; E267EFE5; 2C5AF9D6; 9ED4EAEF; 50F83B30; F54CA4CC |
CC4D33CE; 11EEDCA2; 0D40182; 951959B8; E22FE513; 2FF7E4F1; BCB44CF0; 110B96F3; 87C011B8; B883A5B2; 7397A26B; FC8A7323; 3E080D0C; CFFC3006; 6224B125 |
|
Примечание: *Х - модификация счетчика | ||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на щиток счетчика и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазные электронные B23, B24, A43, A44
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.22-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.21-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
Документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП.СЧВ23В24А43А44-17 «Счетчики электрической энергии трехфазные электронные B23, B24, A43, A44. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 июля 2017 года.
Основные средства поверки:
трехфазная поверочная установка УППУ-МЭ 3.1, регистрационный номер 39138-08; секундомер СДСпр-1, абсолютная погрешность за 30 мин ±0,1 с, регистрационный номер 1125-57
Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик и (или) паспорт.
Изготовитель
«ABB S.p.A.- ABB SACE Division», Италия
Адрес: Via Ardeatina 2491 , 00040 Santa Palomba(RM), Italy
Телефон (факс): +39 06 716341
E-mail: contact.center@it.abb.com
Заявитель
ООО «АББ»
ИНН 77 27 180 430
Адрес: 117335, г. Москва, Нахимовский проспект,58
Телефон (факс): +7(495) 777-22-20, +7(495)777-22-21
E-mail: contact.center@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7(495) 437 55 77, +7(495) 437 56 66
E-mail: office@vniims.ru
Принцип действия счетчиков основан на использовании специализированной микросхемы, которая осуществляет перемножение входных сигналов тока и напряжения с последующим преобразованием произведения в количество потребляемой активной и реактивной электрической энергии. Измерение реактивной энергии счетчики производят с помощью метода сдвига фазы сигналов напряжения на 900.
Счётчики имеют жидкокристаллический дисплей (далее - ЖКИ), отображающий суммарное количество электроэнергии, прошедшей через счётчик, а также телеметрический выход, гальванически развязанный от остальных цепей счётчика, предназначенный для поверки или для подключения к системам автоматизированного учета.
Запоминающее устройство счетчиков выполнено на базе энергонезависимой памяти и позволяет сохранить информацию энергопотребления при отключении источника питания. В счетчиках энергонезависимая память организована в виде нескольких регистров, в которых хранятся данные по каждому тарифу. Переключение тарифов производится с помощью внешнего либо встроенного тарификатора. На ЖКИ дисплее непрерывно индицируется значение потреблённой электроэнергии и номер действующего тарифа. Индикация других величин осуществляется по команде.
Модели со встроенным тарификатором имеют встроенные часы. Ход часов и сохранение параметров при отсутствии питания обеспечивается с помощью конденсатора SuperCap не менее 48 часов. При отсутствии питания более 48 часов происходит сброс настроек даты и времени и счетчик начинает фиксировать энергопотребление в одном регистре (максимальном), а на дисплей выводится информация об ошибке. В таком случае, параметры дата и время требуется вновь задать с помощью кнопок прибора. Крышка, закрывающая кнопки, может быть опломбирована для ограничения доступа к настройкам.
Пакетный способ передачи данных на основе протоколов M-Bus или Modbus RTU (RS-485) позволяет осуществлять прием и передачу отдельных параметров и команд. Для защиты от несанкционированного доступа предусмотрены пароли доступа и контроль за изменениями параметров счетчика.
На ЖКИ счетчика в зависимости от модификации происходит последовательное отображение измеренной электрической энергии (в единицах кВт<ч, квар^ч) - семиразрядное или шестиразрядное десятичное число плюс один разряд после запятой.
Во всех счётчиках в качестве датчика тока используются трансформаторы тока. Счетчики имеют низкий порог чувствительности и линейную характеристику на всем диапазоне измерений.
Счётчики предназначены для эксплуатации внутри помещений. Они могут применяться автономно или в составе автоматизированной системы сбора данных о потребляемой электроэнергии.
В случае выхода ЖК-дисплея счетчика из строя информацию можно считать посредством встроенного интерфейса связи (в зависимости от модели счетчика) с использованием Ethernet-шлюза G13.
Общий вид модификаций счетчика и места опломбирования и нанесения знака поверки представлены на рисунках 1-2.
В зависимости от исполнений счётчики выпускаются нескольких модификаций. Схема обозначений модификаций счетчиков
|
A |
4 |
4 |
3 |
5 |
2 | |
тип электронной платы на 4 DIN
тип электронной платы на 7 DIN
3-фазное трансформаторное подключение 4
уровень функциональности - Сталь
уровень функциональности - Бронза
уровень функциональности - Серебро
уровень функциональности - Золото
уровень функциональности - Платина
Класс точности 1.0
Интерфейс - только Zigbee 6
Сертификация и поверка
200
Место нанесения знака поверки
Место нанесения пломбы изготовителя
Рисунок 1 - Счетчик A43, A44
Место нанесения знака поверки
Место нанесения пломбы изготовителя
Рисунок 2 - Счетчик B23, B24
Счетчики имеют расширенные функции. Наличие функций представлено в таблице 1.
Таблица 1
|
Название типа серии |
Функции |
Класс точности при измерении активной / реактивной электроэнергии |
|
Сталь |
|
1; 2 |
|
Бронза |
В дополнение к серии «Сталь»:
|
1; 1/2* |
|
Серебро |
В дополнение к серии «Бронза»:
|
1; 0,5S; 0,5S/2* (для трансформаторного включения) |
|
Золото** |
В дополнение к серии «Серебро»:
|
1; 0,5S |
|
Платина** |
В дополнение к серии «Золото»:
|
1/2; 0,5S/2 |
|
Примечание: *- только для модификаций B23 и B24; ** - только для модификаций A43, A44. | ||
Основные технические характеристики представлены в таблице 3.
Таблица 3
|
Наименование параметра |
Счетчик прямого включения A43 |
Счетчик трансфор-ма-торного включения A44 |
Счетчик прямого включения B23 |
Счетчик трансформаторного включения B24 |
|
Класс точности измерений активной энергии ГОСТ Р 31819.21-2012 ГОСТ Р 31819.22-2012 |
1; 2 |
0,5S; 1 |
1 |
1; 0,5S |
|
Класс точности измерений реактивной энергии ГОСТ Р 31819.23-2012 |
2 | |||
|
Номинальная частота, Гц, |
50 или 60 | |||
|
Номинальное напряжение фаз- |
от 3x57,7 до 3х288/от 100 до 500 | |||
|
ное/линейное, В |
от 3x100 до 3х400/от 173 до 690 |
3x230/400 | ||
|
Диапазон рабочих напряжений, | ||||
|
% от номинального напряжения |
от -20 до +15 | |||
|
Базовый/Номинальный ток, А |
5 |
1 |
5 |
1 |
|
Максимальный ток, А |
80 |
6 |
65 |
6 |
|
Стартовый ток, мА, не более |
20 |
1 |
20 |
1 |
|
Потребляемая мощность на фазу, В •А, не более: | ||||
|
- по цепи напряжения |
0,8 |
0,8 |
1,6 | |
|
- по цепи тока |
0,007 |
0,001 |
0,007 | |
|
Постоянная импульсного выхода счётчика, имп./кВт^ч (имп/квар^ч), программируемое | ||||
|
значение |
от 1 до 9999 |
от 1 до 999999 | ||
|
Наименование параметра |
Счетчик прямого включения A43 |
Счетчик трансфор-ма-торного включения A44 |
Счетчик прямого включения B23 |
Счетчик трансформаторного включения B24 |
|
Постоянная светодиодного выхода счётчика, имп./кВт<ч (имп/квар^ч) |
1000 |
5000 |
1000 |
5000 |
|
Длительность импульса светодиода, мс, не менее |
40 | |||
|
Пределы основной абсолютной погрешности внутренних часов, с/сут |
±0,5 | |||
|
Пределы дополнительной температурной абсолютной погрешности часов в рабочем диапазоне температур, с/(С-сут) |
±0,15 | |||
|
Длительность хранения информации при отключении питания, лет, не менее: |
30 | |||
|
Ход часов счетчика при отсутствии питания, час, не менее |
72 | |||
|
Диапазон предельных рабочих температур, °С |
от -40 до +70 | |||
|
Диапазон температур хранения и транспортировки, °С |
от -40 до +85 | |||
|
Средняя наработка на отказ, ч, не менее |
200000 | |||
|
Срок службы, лет, не менее |
25 |
30 | ||
|
Масса, кг, не более |
0,44 |
0,35 |
0,29 | |
|
Г абаритные размеры (ширина; длина; высота), мм, не более |
123; 97; 65 |
70; 97; 65 | ||
