Номер по Госреестру СИ: 48360-11
48360-11 Вольтметры аналоговые
(VLM)
Назначение средства измерений:
Вольтметры аналоговые VLM (далее по тексту - «приборы») предназначены для измерения напряжения в цепях переменного (с подвижной стрелкой, электромагнитные) и постоянного (с подвижной катушкой, магнитоэлектрические) тока.
Внешний вид.
Вольтметры аналоговые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.10.2021
Номер записи - 137431
ID в реестре СИ - 359831
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
VLM1, VLM-1/300, VLM-1-500/96, VLM-1-500/72, VLM-1-500, VLM-1-50/96, VLM-1-50, VLM-1-150/96, VLM-1 0-500В КТ1,5, VLM-1 (0...500) В, КТ 1,5, VLM-1, VLM, мод.VLM1, VLM, мод. VLM1, VLM (0…400В) кл.т. 1,5, VLM, SACE VLM, null, ABB VLT, -,
Производитель
Изготовитель - Фирма "ABB S.p.A. - ABB SACE Division"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 385
Выдано извещений - 4
Кол-во периодических поверок - 291
Кол-во средств измерений - 142
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 385 дн.
Приказы РСТ, где упоминается данный тип СИ
№1629 от 2016.10.27 О продлении срока действия свидетельств об утверждении типа СИ (37 позиций)
№6360 от 2011.12.05 Об утверждении типов средств измерений (Регистрационный номер в реестре СИ 48339-48341-11, 44923-11, 48342-48345-11, 31967-11, 48346-48359-11, 19579-11, 48360-48381-11, 48412-11)
№1490 от 2017.07.06 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Вольтметры аналоговые (VLM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
48360-11 Вольтметры аналоговые (VLM) Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
28570-10 Микроамперметры, миллиамперметры, амперметры, милливольтметры, вольтметры и миллиамперметры, амперметры, вольтметры (МД42 (микроамперметры, миллиамперметры, амперметры, милливольтметры, вольтметры) и ЕД42 (миллиамперметры, амперметры, вольтметры)) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
|
48360-11 Вольтметры аналоговые (VLM) Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
68770-17 Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (М42) Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары) |
|
48360-11 Вольтметры аналоговые (VLM) Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
69582-17 Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42) Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
Все средства измерений Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24371-08 02.10.2024 |
Трансформаторы тока, TRF M Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
4 года | |
|
48360-11 27.10.2021 |
Вольтметры аналоговые, VLM Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
|
48361-11 27.10.2021 |
Амперметры аналоговые, AMT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ |
1 год |
|
49676-12 20.04.2017 |
Трансформаторы тока, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
69003-17 24.10.2022 |
Счетчики электрической энергии трехфазные электронные, B23, B24, A43, A44 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1; 2 |
|
69106-17 31.10.2022 |
Счетчики электрической энергии однофазные электронные, B21, A41, A42 Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
16 лет |
|
71769-18 09.07.2024 |
Трансформаторы тока измерительные, CT Фирма "ABB S.p.A. - ABB SACE Division" (ИТАЛИЯ ) |
ОТ МП |
8 лет |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО "ЧЕРНОМОРТРАНСНЕФТЬ" (RA.RU.311663) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 16 | 0 | 16 | 0 | 13 | 0 | 13 | ||
| ООО "НОВАТЭК-УСТЬ-ЛУГА" (РОСС RU.0001.310151) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| АО "КНПЗ" (RA.RU.310599) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО АК АЛРОСА (RA.RU.311580) | 29 | 0 | 28 | 0 | 10 | 0 | 10 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО (RA.RU.311580) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО КБХА (РОСС СОБ 3.00111.2013) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| АО "ЦЭНКИ" (RA.RU.311727) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 0 | 11 | 1 | 11 | 0 | 11 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| АО "БКО"; АО "БОРОВИЧСКИЙ КОМБИНАТ ОГНЕУПОРОВ" (RA.RU.310674) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 13 | 0 | 13 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 15 | 0 | 6 | 0 | 15 | 0 | 6 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КАФ" (1150) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 32 | 0 | 32 | 0 | 11 | 0 | 11 | ||
| АО "ГКНПЦ ИМ. М.В. ХРУНИЧЕВА" (РОСС СОБ.3.00216.2014) | 9 | 0 | 9 | 0 | 6 | 0 | 6 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ООО ПК "ТЭКСИ" (RA.RU.311245) | 6 | 0 | 6 | 0 | 4 | 0 | 4 | |||
| АО "ЧЕРНОМОРТРАНСНЕФТЬ" (RA.RU.311663) | 12 | 0 | 10 | 0 | 10 | 0 | 8 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 12 | 0 | 12 | 0 | 4 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "КАФ" (1150) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "Казанский вертолетный завод" (1060) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ТВСЗ" (RA.RU.312895) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 10 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| БАНК РОССИИ (RA.RU.311899) | 10 | 0 | 10 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГАЗПРОМНЕФТЬ - ЭНЕРГОСЕРВИС" (RA.RU.312819) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
436 | 455 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
360 | 455 |
|
ФБУ Красноярский ЦСМ Красноярский край |
292 | 455 |
|
ФБУ Курский ЦСМ Курская область |
352 | 455 |
|
ФБУ Липецкий ЦСМ Липецкая область |
449 | 455 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус прибора методом трафаретной печати и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам
|
аналоговым VLM ГОСТ 22261-94 |
Средства измерений электрических и магнитных величин. Общие технические условия. |
|
ГОСТ 8711-93 |
Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам. |
|
ГОСТ 30012.1-2002 |
Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей. |
|
ГОСТ 30012.9-93 |
Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний. |
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 «ГСИ. Вольтметры, вольтметры, ваттметры, варметры. Методы и средства поверки».
Основные средства поверки: калибратор многофункциональный серии 3000 модель 3010
(диапазон измерения напряжения постоянного и переменного токов от 1 мкВ до 1 кВ, 5=±0,015%; диапазон измерения силы постоянного и переменного токов от 1 нА до 70 А, 3=±0,08 %)
Изготовитель
«ABB S.p.A. - ABB SACE Division», Италия.
Адрес: Viale dell'Industria 18-20010-Vittuone (MI), Italy. Телефон: +39 02 9034 1, факс: +39 02 9034 7609
Сайт: www.abb.com
Заявитель
ООО «АББ»117997, г. Москва, ул. Обручева, 30/1, стр. 2
Телефон:+7 495 960 2200, Факс:+7 495 960 2205
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Приборы относятся к электроизмерительным аналоговым приборам прямого действия.
Принцип действия приборов магнитоэлектрической системы основан на создании момента вращения в результате воздействия магнитного поля постоянного магнита на проводники с током подвижной катушки.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала.
Вольтметры выпускаются в различных модификациях: для измерения переменного (VLM1) и постоянного (VLM2) тока и отличаются диапазоном измерений.
Шкала приборов линейная. Все приборы имеют квадрантную шкалу (движение стрелки по ходу часов с углом отклонения 90 градусов). Приборы выпускаются в двух исполнениях: для панельного монтажа с помощью крепежных болтов (с размерами передней панели 48х48, 72х72, 96х96 мм) и для монтажа на DIN-рейку. Нулевые отметки шкал на краю диапазона измерений, стрелочный указатель ножевого типа. Корректор нуля - механический.
Приборы могут применяться как для прямых измерений, так и совместно с измерительными трансформаторами напряжения с номинальным напряжением вторичной обмотки 100 В.
Рабочее положение - вертикальное.

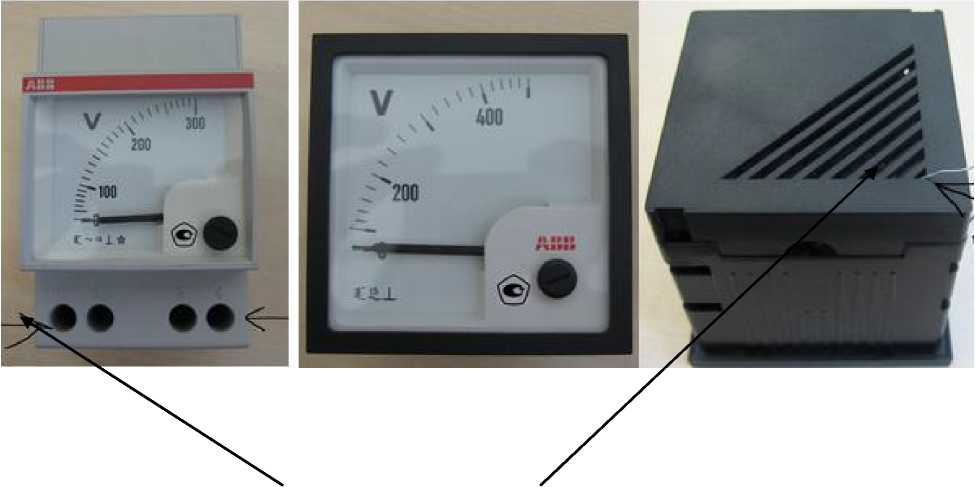

Места пломбирования
Лист № 2 всего листов 3Таблица 1. Метрологические характеристики вольтметров аналоговых VLM. Исполнение для панельного монтажа.
|
№ п/п |
Наименование характеристики |
Значение для приборов типа VLM1 |
Значение для приборов типа VLM2 | ||||
|
1 |
Диапазон измере- |
0-50; 0-60; 0-80; |
0-50; 0-60; 0-80; 0-100; |
0-10; 0-15; 0-25; 0-40; 0-60; | |||
|
ния напряжения |
0-100; 0-150; |
0-150; 0-200; 0-250; |
0-80; 0-100; 0-150; |
0-200; | |||
|
переменного и по- |
0-200; 0-250; |
0-300; 0-400; 0-500; |
0-250; 0-400; 0-600 | ||||
|
стоянного токов, |
0-300; 0-400; |
0-600 | |||||
|
В |
0-500; 0-600 | ||||||
|
3 |
Класс точности |
1,5 |
1,5 | ||||
|
1,5 |
1,5 | ||||||
|
4 |
Длина шкалы, мм |
34 |
67 |
103 |
34 |
34 |
67 |
|
5 |
Время успокое- |
1 |
1 | ||||
|
ния, с | |||||||
|
6 |
Габаритные размеры, мм |
48x48x53 |
72x72x53 |
96x96x53 |
48x48x53 |
72x72x53 |
96x96x53 |
|
7 |
Масса не более, кг |
0,10 |
0,15 |
0,22 |
0,12 |
0,10 |
0,15 |
Таблица 2. Метрологические характеристики вольтметров аналоговых VLM. Исполнение для монтажа на DIN-рейку.
|
№ п/п |
Наименование характеристики |
Значение для приборов типа VLM1 |
Значение для приборов типа VLM2 |
|
1 |
Диапазон измерения напряжения переменного и постоянного токов, В |
0-300; 0-500 |
0-100; 0-300 |
|
2 |
Класс точности |
1,5 |
1,5 |
|
1,5 |
1,5 | ||
|
3 |
Время успокоения, с |
1 |
1 |
|
4 |
Г абаритные размеры, мм |
85x52,5x58 |
85x52,5x58 |
|
5 |
Масса не более, кг |
0,200 |
0,200 |
Рабочие условия применения приборов:
-
- температура окружающего воздуха от минус 20 до плюс 40 °С;
-
- относительная влажность воздуха не более 85 % при плюс 35 °С;
-
- атмосферное давление 84-106,7 кПа;
-
- частота питающей сети 50 Гц.
Предельные условия транспортирования соответствуют группе 5 по ГОСТ 22261-94; Средняя наработка на отказ, не менее 50000 ч;
Средний срок службы, не менее 12 лет.
